Kolanka PVC klejone - 45° i 90° do instalacji wodnych

Kolanka PVC klejone stanowią jedne z najczęściej stosowanych elementów w systemach instalacji wodnych wykonanych z rur PVC-U oraz CPVC. Ich podstawową funkcją jest umożliwienie zmiany kierunku prowadzenia rurociągu w pionie lub poziomie, co jest niezbędne przy omijaniu przeszkód architektonicznych, dostosowywaniu trasy instalacji do konstrukcji budynku oraz prowadzeniu rurociągów wokół narożników i załamań. Dzięki odpowiednio zaprojektowanemu łukowi wewnętrznemu, kolanka minimalizują straty ciśnienia związane ze zmianą kierunku przepływu, zapewniając optymalną charakterystykę hydrauliczną instalacji.

System klejony PVC z zastosowaniem kolanek charakteryzuje się wysoką elastycznością projektową przy jednoczesnym zachowaniu pełnej szczelności i wytrzymałości mechanicznej. Kolanka są nieodłącznym elementem praktycznie każdej instalacji wodnej i stanowią podstawowy element arsenału montażowego każdego instalatora. Są w pełni kompatybilne z całym asortymentem kształtek PVC klejonych oraz rur PVC-U i CPVC, co pozwala na tworzenie kompletnych, jednolitych systemów instalacyjnych o dowolnej złożoności geometrycznej.

Rodzaje kolanek PVC klejonych

Asortyment kolanek PVC obejmuje różne warianty konstrukcyjne dostosowane do specyficznych wymagań projektowych oraz konfiguracji instalacji. Dobór odpowiedniego typu kolanka zależy od kąta zmiany kierunku, dostępnej przestrzeni montażowej oraz charakteru instalacji.

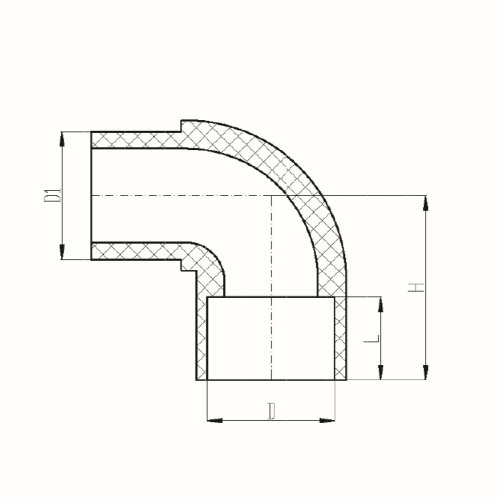

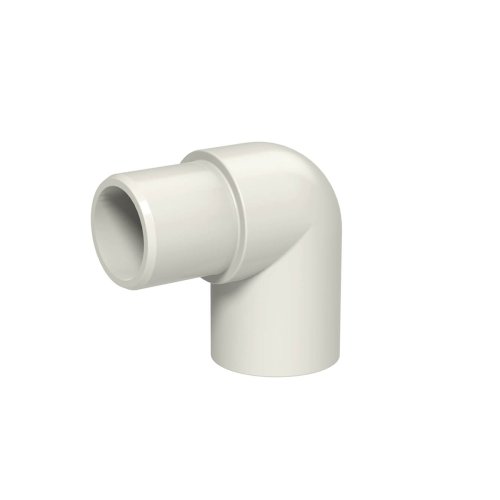

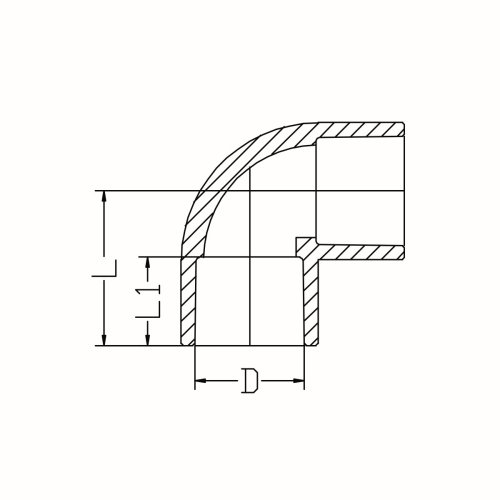

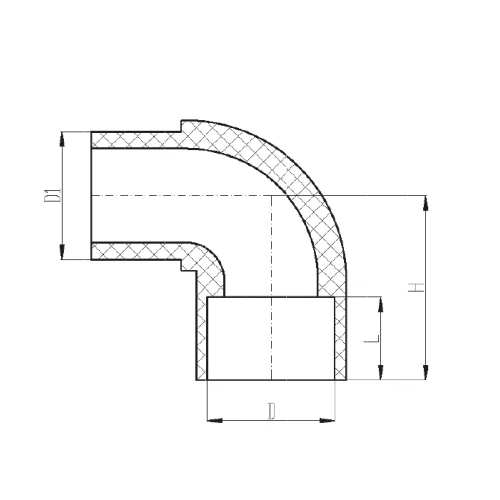

Kolanka PVC 90° (kąt prosty) to najpopularniejsze i najczęściej stosowane elementy służące do zmiany kierunku prowadzenia instalacji o kąt prosty. Konstrukcja kolanka opiera się na łuku o promieniu krzywizny zaprojektowanym tak, aby zminimalizować opory przepływu i turbulencje powstające podczas zmiany kierunku medium. Wewnętrzna geometria kolanka zapewnia płynne przejście strumienia wody bez gwałtownych zmian prędkości i ciśnienia dynamicznego. Kolanka 90° znajdują fundamentalne zastosowanie w narożnikach pomieszczeń, przy zmianie kierunku prowadzenia instalacji z poziomu na pion i odwrotnie, w obejściach przeszkód konstrukcyjnych takich jak belki, słupy, przewody wentylacyjne czy inne instalacje, przy podłączaniu pionów wodociągowych do rozdzielnic poziomych, w węzłach sanitarnych przy rozdziale instalacji do poszczególnych punktów czerpalnych oraz wszędzie tam, gdzie wymagana jest zmiana kierunku o 90 stopni przy zachowaniu optymalnych parametrów hydraulicznych. Dostępne są zarówno kolanka krótkie (o mniejszym promieniu krzywizny) stosowane w miejscach o ograniczonej przestrzeni montażowej, jak i kolanka długie (o większym promieniu) preferowane w instalacjach wymagających minimalnych strat ciśnienia. Kolanka 90° produkowane są w pełnym zakresie średnic od 1/2" do 1", zarówno w wersji PVC-U dla wody zimnej, jak i CPVC dla zastosowań wymagających odporności termicznej.

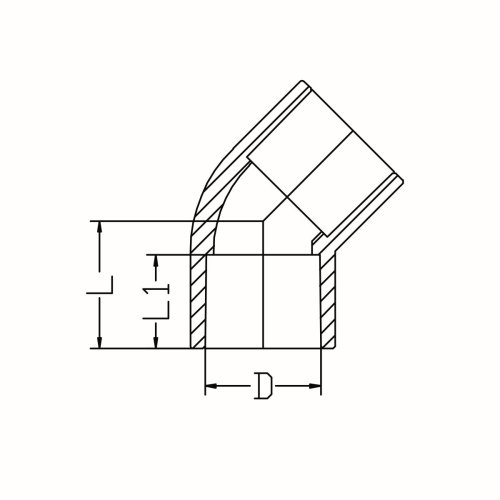

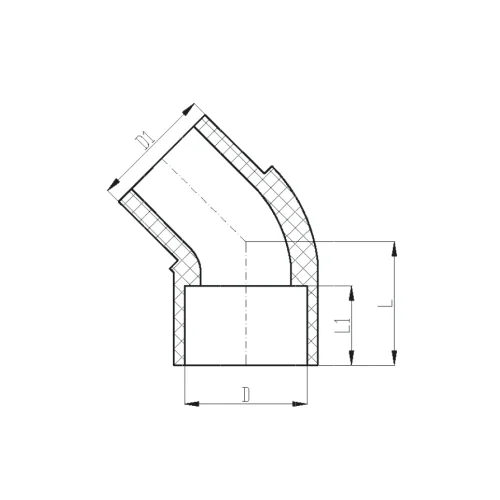

Kolanka PVC 45° (kąt rozwarty) umożliwiają zmianę kierunku prowadzenia instalacji o mniejszy kąt, co jest preferowane w sytuacjach wymagających łagodniejszego przejścia strumienia oraz minimalizacji strat hydraulicznych. Mniejszy kąt odchylenia przekłada się na niższe opory przepływu w porównaniu do kolanka 90°, co ma szczególne znaczenie w instalacjach o wysokich natężeniach przepływu lub w długich trasach rurociągów, gdzie sumują się straty ciśnienia. Kolanka 45° znajdują zastosowanie przy łagodnym omijaniu przeszkód nie wymagających ostrego zakrętu, w instalacjach grawitacyjnych gdzie ważne jest zachowanie optymalnego spadku, przy korektach trasy rurociągów w przypadku drobnych przesunięć lub niedokładności montażowych, w systemach wymagających minimalnych strat ciśnienia takich jak instalacje pompowe o dużych natężeniach oraz w kombinacji z innymi kolankami do uzyskania precyzyjnych kątów odchylenia (dwa kolanka 45° = jedno kolanka 90° ale z lepszymi parametrami hydraulicznymi). Stosowanie kolanek 45° zamiast 90° tam gdzie to możliwe, jest dobrą praktyką inżynieryjną prowadzącą do poprawy efektywności energetycznej całego systemu.

Kolanka redukcyjne PVC to specjalistyczne elementy łączące funkcję zmiany kierunku z redukcją średnicy w ramach jednego elementu. Posiadają one różne średnice na wlocie i wylocie, co pozwala na jednoczesną zmianę kierunku i dostosowanie przekroju instalacji. Kolanka redukcyjne są szczególnie przydatne w miejscach gdzie konieczne jest zarówno skręcenie instalacji jak i zmniejszenie średnicy, eliminując potrzebę stosowania dodatkowej tulei redukcyjnej, co oszczędza miejsce, zmniejsza liczbę połączeń klejonych oraz upraszcza geometrię instalacji. Znajdują zastosowanie w rozgałęzieniach instalacji do poszczególnych odbiorników, przy podłączaniu armatury o mniejszych przyłączach wymagających zmiany kierunku oraz w optymalizacji tras instalacyjnych.

Parametry techniczne kolanek PVC

Kolanka PVC dostępne w naszej ofercie spełniają rygorystyczne normy jakościowe europejskie i są przeznaczone do stosowania w instalacjach ciśnieniowych. Wszystkie produkty posiadają certyfikaty PZH (Państwowy Zakład Higieny) dopuszczające je do kontaktu z wodą pitną, co gwarantuje całkowite bezpieczeństwo sanitarne oraz brak emisji substancji szkodliwych do transportowanego medium.

Kolanka PVC-U (z polichlorku winylu nieplastyfikowanego) stanowią standardowe rozwiązanie dla instalacji wody zimnej, technologicznej, przemysłowej, basenowej oraz systemów irygacyjnych. Materiał PVC-U charakteryzuje się wysoką sztywnością mechaniczną zapewniającą stabilność wymiarową, doskonałą odpornością chemiczną na działanie szerokiego spektrum substancji, niską chropowatością wewnętrzną powierzchni gwarantującą minimalne opory przepływu oraz odpornością na działanie promieniowania UV (w przypadku wersji stabilizowanych do montażu zewnętrznego). Parametry eksploatacyjne kolanek PVC-U: ciśnienie nominalne PN 16 (ciśnienie robocze do 16 bar przy temperaturze +20°C z możliwością pracy do 10 bar przy temperaturze +40°C), temperatura pracy od 0°C do +40°C z zaleceniem eksploatacji w zakresie do +25°C dla zapewnienia maksymalnej trwałości eksploatacyjnej i stabilności mechanicznej, zgodność z normą PN-EN ISO 1452-3:2011 określającą szczegółowe wymagania dla kształtek łączonych przez klejenie z nieplastyfikowanego polichlorku winylu. Kolanka PVC-U wyróżniają się charakterystycznym szarym zabarwieniem będącym naturalnym kolorem surowca bez dodatku pigmentów barwiących.

Kolanka CPVC (z chlorowanego polichlorku winylu) to zaawansowane technicznie rozwiązanie dedykowane instalacjom wody ciepłej użytkowej, systemom cyrkulacji, instalacjom technologicznym o podwyższonych temperaturach oraz wszędzie tam gdzie standardowy PVC-U nie spełnia wymagań termicznych. Proces chlorowania polega na wprowadzeniu dodatkowych atomów chloru do łańcucha polimerowego, co znacząco podwyższa temperaturę mięknienia materiału, zwiększa odporność na długotrwałe działanie podwyższonych temperatur oraz poprawia odporność na pełzanie termiczne. Parametry eksploatacyjne kolanek CPVC: ciśnienie nominalne PN 10 (ciśnienie robocze do 10 bar przy temperaturze +20°C, z redukcją przy wyższych temperaturach zgodnie z charakterystykami temperatury-ciśnienia producenta), temperatura pracy od 0°C do +80°C z możliwością krótkotrwałego (do kilku minut) kontaktu z wodą o temperaturze do +90°C, zgodność z normą PN-EN ISO 1452-3 dla systemów rurociągów z CPVC. Kolanka CPVC rozpoznawalne są po charakterystycznym beżowym, kremowym lub jasnobrązowym zabarwieniu wynikającym z naturalnego koloru chlorowanego polimeru.

Dostępne średnice nominalne kolanek: 1/2" (DN 15), 3/4" (DN 20), 1" (DN 25), co obejmuje najpopularniejsze przekroje stosowane w instalacjach wewnętrznych budynków oraz w większości zastosowań przemysłowych i technologicznych małej i średniej skali.

Zastosowanie kolanek PVC w różnych branżach

Budownictwo mieszkaniowe i użytkowe: Kolanka PVC stanowią absolutną podstawę instalacji wodociągowych w budynkach jednorodzinnych, wielorodzinnych, apartamentowcach, hotelach, pensjonatach oraz obiektach biurowych. Wykorzystywane są do prowadzenia pionów wodociągowych z przyziemia do najwyższych kondygnacji z koniecznymi zmianami kierunku przy przejściach przez stropy, rozdzielania instalacji poziomych w obrębie poszczególnych kondygnacji z kierowaniem do różnych pomieszczeń i węzłów sanitarnych, podłączania punktów czerpalnych takich jak umywalki, zlewy, wanny, natryski, zmywarki i pralki wymagających zmiany kierunku od pionu lub magistrali poziomej, obejść przeszkód architektonicznych takich jak belki stropowe, kanały wentylacyjne, przewody kominowe czy inne instalacje, prowadzenia instalacji wokół narożników pomieszczeń oraz w miejscach gdzie układ ścian wymusza zmiany kierunku. W łazienkach i kuchniach kolanka umożliwiają estetyczne i funkcjonalne prowadzenie instalacji z dostosowaniem do rozmieszczenia armatury i urządzeń sanitarnych.

Przemysł i zakłady produkcyjne: W środowisku przemysłowym kolanka PVC znajdują szerokie zastosowanie w instalacjach wody procesowej, chłodniczej, technologicznej oraz w obiegach zamkniętych systemów chłodzenia i recyrkulacji. Kolanka wykorzystywane są w systemach chłodzenia maszyn i urządzeń produkcyjnych wymagających doprowadzenia wody chłodzącej do poszczególnych węzłów z wieloma zmianami kierunku, instalacjach galwanicznych gdzie rurociągi muszą omijać wanny technologiczne i stanowiska robocze, liniach produkcyjnych w przemyśle spożywczym, farmaceutycznym i chemicznym gdzie trasy instalacji muszą dostosowywać się do skomplikowanego układu urządzeń technologicznych, systemach uzdatniania wody przemysłowej i recyrkulacji gdzie konieczne jest prowadzenie rurociągów między poszczególnymi stopniami oczyszczania oraz w instalacjach transportu roztworów chemicznych gdzie zmiany kierunku są konieczne dla optymalnego wykorzystania przestrzeni produkcyjnej. Wysoka odporność chemiczna PVC-U pozwala na bezpieczny transport wielu agresywnych mediów w dopuszczalnych parametrach.

Obiekty użyteczności publicznej: Szkoły, przedszkola, żłobki, szpitale, przychodnie medyczne, ośrodki zdrowia, centra handlowe, galerie handlowe, obiekty sportowe, hale sportowe, baseny oraz instytucje publiczne wymagają niezawodnych instalacji wodnych charakteryzujących się wysoką trwałością, odpornością na intensywne użytkowanie przez wiele lat oraz łatwością konserwacji i ewentualnych napraw. Kolanka PVC spełniają te wymagania, zapewniając szczelne i trwałe połączenia odporne na cykle obciążeń, wahania ciśnienia oraz częste zmiany natężenia przepływu. W szpitalach i obiektach medycznych szczególnie istotne jest posiadanie certyfikatów PZH, całkowita neutralność sanitarna materiału oraz odporność na środki dezynfekcyjne i czyszczące stosowane regularnie do konserwacji instalacji. Rozbudowane instalacje w dużych obiektach wymagają użycia setek kolanek dla prawidłowego ukształtowania tras rurociągów.

Instalacje basenowe i aquaparki: Systemy recyrkulacji wody w basenach pływackich, rekreacyjnych, aquaparkach, parkach wodnych, spa, centrach wellness, fontannach ornamentalnych oraz stawach kąpielowych wymagają rozbudowanych instalacji hydraulicznych o skomplikowanej geometrii. Kolanka PVC umożliwiają prowadzenie rurociągów wokół niecki basenowej, między pomieszczeniami technicznymi a basenem, do poszczególnych dysz masujących, wlotów i wylotów wody, skimmerów powierzchniowych oraz wpustów dennych. Odporność PVC-U na działanie chloru, podchlorynu sodu, ozonu, bromianów oraz innych środków chemicznych stosowanych w uzdatnianiu wody basenowej, a także odporność na promieniowanie UV w przypadku instalacji zewnętrznych czyni ten materiał preferowanym wyborem w technologii basenowej.

Systemy irygacyjne i rolnictwo: W profesjonalnych instalacjach nawadniających dla rolnictwa intensywnego, ogrodnictwa, szklarni, tuneli foliowych, upraw hydroponicznych, terenów zielonych, parków, ogrodów botanicznych oraz gospodarstw rolnych kolanka PVC służą do budowy rozgałęzionych sieci dystrybucji wody z licznymi zmianami kierunku. Umożliwiają one prowadzenie magistrali wzdłuż rzędów upraw, obejście słupów konstrukcyjnych, drzew czy innych przeszkód, zmiany kierunku przy przejściach między sektorami nawadniania oraz podłączenia poszczególnych linii kropelkowych lub zraszaczy. Trwałość materiału oraz odporność na promieniowanie UV (w wersjach stabilizowanych) gwarantują długoletnią eksploatację instalacji nawet w trudnych warunkach klimatycznych.

Instalacje specjalne: Kolanka PVC znajdują również zastosowanie w specjalistycznych instalacjach takich jak systemy dozowania chemikaliów w oczyszczalniach ścieków i stacjach uzdatniania wody, instalacje laboratoryjne wymagające odporności chemicznej, systemy akwarystyczne i hodowlane w oceanariach i hodowlach ryb, instalacje technologiczne w przemyśle włókienniczym, papierniczym i poligraficznym oraz wszędzie tam gdzie wymagana jest zmiana kierunku prowadzenia rurociągu przy zachowaniu odporności chemicznej i szczelności.

Zalety kolanek PVC klejonych

• Optymalizacja geometrii instalacji - dostępność kolanek 45° i 90° oraz wersji redukcyjnych pozwala na precyzyjne dostosowanie trasy rurociągu do warunków architektonicznych i wymagań projektowych.
• Minimalizacja strat hydraulicznych - profesjonalnie zaprojektowana geometria wewnętrzna z płynnym łukiem krzywizny minimalizuje turbulencje i opory przepływu, co przekłada się na niższe straty ciśnienia w porównaniu do ostrych zagięć.
• Wysoka wytrzymałość mechaniczna - wzmocniona konstrukcja w miejscach największych naprężeń zapewnia odporność na ciśnienie wewnętrzne oraz obciążenia zewnętrzne powstające podczas montażu i eksploatacji.
• Trwałość połączeń klejonych - prawidłowo wykonane połączenie klejone kolanka z rurą tworzy jednolitą strukturę molekularną o wytrzymałości równej lub wyższej niż sama rura, eliminując słabe punkty w instalacji.
• Odporność na korozję - materiał PVC nie ulega korozji elektrochemicznej, nie rdzewieje, nie utlenia się i nie wymaga żadnej ochrony antykorozyjnej ani konserwacji, co drastycznie wydłuża żywotność instalacji.
• Odporność chemiczna - kolanka PVC-U są odporne na działanie większości kwasów mineralnych i organicznych, zasad, soli, roztworów chemicznych oraz środków dezynfekcyjnych w dopuszczalnych stężeniach i temperaturach.
• Gładka powierzchnia wewnętrzna - bardzo niska chropowatość eliminuje miejsca retencji bakterii i osadów, ułatwia przepływ medium oraz zapobiega gromadzeniu się kamienia kotłowego i zanieczyszczeń.
• Łatwość i szybkość montażu - technika klejenia nie wymaga specjalistycznych narzędzi, źródeł energii, certyfikatów spawalniczych ani głębokiej wiedzy fachowej. Montaż jest wielokrotnie szybszy niż spawanie czy zgrzewanie.
• Niska waga własna - kolanka PVC są kilkukrotnie lżejsze od odpowiedników metalowych (miedź, stal), co znacząco ułatwia transport na budowę, magazynowanie, podnoszenie na wysokość oraz montaż w trudno dostępnych miejscach.
• Ekonomiczność całkowita - niższa cena zakupu w porównaniu do armatury metalowej, brak kosztów spawania/zgrzewania, brak konserwacji oraz długa żywotność przekładają się na najniższy całkowity koszt posiadania (TCO) w całym cyklu życia instalacji.
• Bezpieczeństwo sanitarne - certyfikaty PZH oraz zgodność z normami dla materiałów w kontakcie z wodą pitną gwarantują całkowite bezpieczeństwo dla zdrowia użytkowników oraz brak wpływu na smak i zapach wody.

Wskazówki montażowe dla kolanek PVC

Montaż kolanek PVC metodą klejenia wymaga przestrzegania kilku zasad zapewniających pełną szczelność i wytrzymałość połączenia. Kluczowe jest prawidłowe przygotowanie powierzchni oraz precyzyjne wykonanie operacji klejenia zgodnie z najlepszymi praktykami branżowymi.

Planowanie orientacji: Przed przystąpieniem do klejenia należy dokładnie zaplanować orientację przestrzenną kolanka oraz oznaczyć na rurze linię referencyjną wskazującą właściwe ułożenie elementu po zamontowaniu. Kolanka nie mają oznaczenia "góra-dół" ani "lewo-prawo", więc łatwo o pomyłkę prowadzącą do nieprawidłowego ułożenia instalacji. Zaleca się wykonanie próbnego złożenia na sucho całego fragmentu instalacji z oznaczeniem orientacji każdego elementu przed rozpoczęciem klejenia.

Przygotowanie powierzchni: Końcówki rur należy obciąć prostopadle przy użyciu specjalnych nożyc do rur PVC lub piły z drobnym uzębieniem. Ukośne cięcie uniemożliwi prawidłowe osadzenie w kolanku. Po cięciu bezwzględnie należy usunąć zadziory oraz fazę zewnętrzną przy pomocy gratownika lub papieru ściernego - zadziory mogą zeskrobywać klej podczas wsuwania powodując osłabienie połączenia. Powierzchnie łączonych elementów - zewnętrzną rurę oraz wewnętrzną kolanka - należy lekko zmatowić papierem ściernym o gradacji 120-180 ruchem wzdłuż osi dla zwiększenia powierzchni adhezji. Następnie wszystkie powierzchnie muszą być dokładnie oczyszczone i odtłuszczone dedykowanym środkiem czyszczącym do PVC dla usunięcia kurzu, tłuszczy, olejów oraz wszelkich zanieczyszczeń mogących zaburzyć proces klejenia.

Aplikacja kleju: Należy stosować wyłącznie dedykowane kleje do PVC-U lub CPVC odpowiednie dla typu łączonego materiału. Klej nakładamy równomiernie pędzlem najpierw na zewnętrzną powierzchnię rury (cieńsza warstwa), następnie na wewnętrzną powierzchnię gniazda kolanka (grubsza warstwa). Należy pokryć całą powierzchnię kontaktu od początku rury do głębokości osadzenia. Po nałożeniu kleju należy działać bardzo szybko - czas otwarty wynosi 15-30 sekund. Natychmiast po nałożeniu należy wsunąć rurę w kolankę do oznaczonej głębokości, mocno docisnąć i wykonać niewielki obrót (1/4 obrotu) dla równomiernego rozprowadzenia kleju. Ważne: przy montażu kolanka należy upewnić się że orientacja przestrzenna jest zgodna z planem przed wykonaniem obrotu - po związaniu kleju korekta jest niemożliwa.

Czas wiązania i obciążanie: Świeżo sklejone połączenie należy przytrzymać bez ruchu przez 30 sekund, następnie pozostawić do wstępnego związania przez minimum 15 minut. W tym czasie nie wolno ruszać ani obciążać elementu. Pełną wytrzymałość połączenie osiąga po 24 godzinach w temperaturze +20°C. Przed upływem tego czasu absolutnie nie wolno poddawać instalacji ciśnieniu roboczemu. W przypadku montażu wielu kolanek w jednej instalacji zaleca się klejenie od najdalszego punktu w kierunku źródła zasilania, co ułatwia manipulację elementami.

Specyfika montażu kolanek: Przy montażu kolanek szczególną uwagę należy zwrócić na prawidłową orientację przestrzenną - błąd w ustawieniu kolanka prowadzi do nieprawidłowego przebiegu całej dalszej instalacji i zazwyczaj wymaga wymiany elementu. W przypadku montażu kolanek 45° zaleca się szczególną staranność w zachowaniu płaszczyzny odchylenia zgodnej z projektem. Przy kombinacji kilku kolanek w niewielkiej odległości (np. obejście przeszkody) warto użyć krótkich odcinków rur między nimi dla ułatwienia montażu i ewentualnych korekt.

Szczegółową instrukcję montażu kształtek PVC metodą klejenia wraz z ilustracjami znajdziesz w kategorii nadrzędnej Kształtki PVC klejone.

Jak dobrać odpowiednie kolanka PVC?

Wybór właściwego kolanka zależy od kilku kluczowych parametrów. Po pierwsze należy określić wymagany kąt zmiany kierunku: 90° dla skrętów pod kątem prostym lub 45° dla łagodniejszych przejść z niższymi stratami hydraulicznymi. Następnie dobieramy średnicę nominalną zgodną ze średnicą stosowanych rur - dostępne są średnice 1/2", 3/4" i 1". Kolejnym kryterium jest dobór materiału w zależności od temperatury medium: PVC-U dla wody zimnej do +25°C (maksymalnie +40°C) lub CPVC dla wody ciepłej do +80°C. Należy również uwzględnić ciśnienie robocze instalacji - kolanka PVC-U wytrzymują do 16 bar, CPVC do 10 bar. W miejscach o ograniczonej przestrzeni montażowej warto rozważyć kolanka krótkie, w instalacjach wymagających minimalnych strat ciśnienia lepiej sprawdzą się kolanka długie o większym promieniu krzywizny.

Produkty dostępne są w naszym magazynie z możliwością szybkiej wysyłki na terenie całego kraju. W razie wątpliwości dotyczących doboru odpowiedniego produktu, nasz zespół techniczny służy pomocą i profesjonalnym doradztwem.

Kompletny system instalacji wodnej PVC obejmuje również trójniki PVC do rozgałęzień, złączki PVC do połączeń prostych i gwintowanych, tuleje PVC do redukcji średnic oraz śrubunki PVC umożliwiające demontaż fragmentów instalacji.

Najczęściej zadawane pytania – kolanka PVC klejone
