Zaślepki i korki PVC klejone - zamykanie końcówek instalacji

Zaślepki i korki PVC klejone stanowią niezbędne elementy wykończeniowe systemów instalacji wodnych, których podstawową funkcją jest szczelne i trwałe zamykanie końcówek rur oraz nieużywanych wyjść instalacyjnych. Ich zastosowanie obejmuje zarówno stałe zakończenia ślepych odgałęzień instalacji zaplanowanych z myślą o przyszłej rozbudowie, czasowe zamykanie fragmentów instalacji podczas realizacji etapowej inwestycji, zabezpieczanie nieużywanych wyjść trójników czy czwórników PVC, wykonywanie prób ciśnieniowych i szczelności instalacji przed jej uruchomieniem oraz wszelkie inne sytuacje wymagające hermetycznego zamknięcia końcówki rurociągu z zachowaniem pełnej szczelności i wytrzymałości mechanicznej.

System klejony PVC z wykorzystaniem zaślepek i korków charakteryzuje się wysoką niezawodnością oraz elastycznością w zakresie projektowania instalacji z możliwością przyszłej rozbudowy. Zaślepki i korki są w pełni kompatybilne z całym asortymentem kształtek PVC klejonych oraz rur PVC-U i CPVC, co pozwala na ich stosowanie w dowolnym punkcie instalacji wymagającym zamknięcia. Prawidłowo zamontowana zaślepka czy korek zapewnia szczelność i wytrzymałość połączenia równą połączeniom klejonym między innymi kształtkami, przy czym umożliwia łatwe otwarcie danego punktu instalacji w przyszłości poprzez wycięcie zaślepki i kontynuację rurociągu.

Rodzaje zaślepek i korków PVC

Asortyment zaślepek i korków PVC obejmuje różne warianty konstrukcyjne dostosowane do specyficznych wymagań montażowych oraz charakteru zamykanego punktu instalacji. Dobór odpowiedniego typu zamknięcia zależy od rodzaju elementu który ma być zaślepiony, stałego czy czasowego charakteru zamknięcia oraz wymagań dotyczących możliwości przyszłego otwarcia.

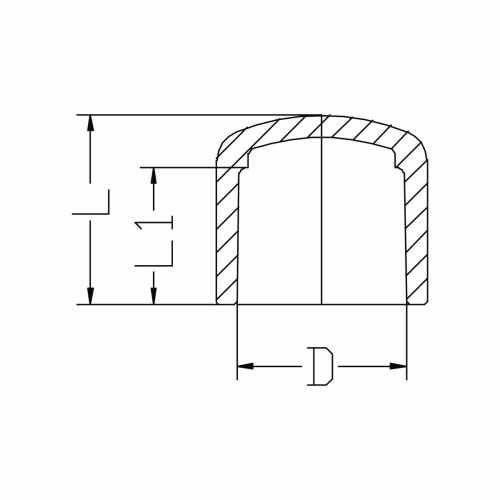

Zaślepki PVC klejone stanowią najpopularniejszy i najczęściej stosowany typ zamknięcia końcówek rur w systemach klejonych. Konstrukcja zaślepki opiera się na płaskim lub lekko wypukłym denku wykonanym z pełnego materiału PVC połączonym z kołnierzem klejowym przeznaczonym do nasadzenia na końcówkę rury. Zaślepka klejona montowana jest identyczną metodą jak wszystkie inne kształtki klejone - poprzez aplikację kleju na powierzchnię zewnętrzną końcówki rury oraz wewnętrzną powierzchnię gniazda zaślepki, nasadzenie, dociśnięcie i niewielki obrót dla rozprowadzenia kleju. Po związaniu kleju zaślepka tworzy trwałe, nierozłączne i całkowicie szczelne zamknięcie końcówki rurociągu. Zaślepki klejone znajdują fundamentalne zastosowanie przy stałych zakończeniach ślepych odgałęzień instalacji przewidzianych do przyszłej rozbudowy gdzie po latach można wyciąć zaślepkę i kontynuować rurociąg w nowym kierunku, czasowym zamykaniu końcówek rur podczas etapowej realizacji inwestycji budowlanej gdzie poszczególne sekcje instalacji uruchamiane są w różnym czasie, zabezpieczaniu nieużywanych wyjść trójników i czwórników w rozbudowanych sieciach dystrybucyjnych gdzie nie wszystkie odgałęzienia są aktualnie wykorzystane ale mogą być otwarte w przyszłości, wykonywaniu prób ciśnieniowych i szczelności instalacji przed jej ostatecznym zamknięciem i uruchomieniem gdzie wszystkie otwarte końcówki muszą być szczelnie zamknięte dla zapewnienia pełnego ciśnienia testowego oraz w instalacjach tymczasowych czy sezonowych gdzie wybrane odgałęzienia mogą być okresowo zamykane i otwierane. Zaślepki klejone dostępne są w pełnym zakresie średnic od 1/2" do 1" oraz w wersjach PVC-U dla wody zimnej i CPVC dla wody ciepłej.

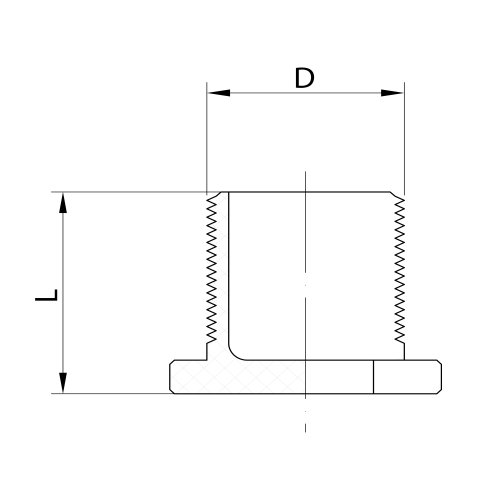

Korki PVC gwintowane to elementy zamykające wyposażone w gwint zewnętrzny umożliwiający wkręcenie korka w odpowiadające mu gniazdo z gwintem wewnętrznym. Korki gwintowane nie są klejone ale wkręcane z uszczelką zapewniającą szczelność połączenia gwintowanego, co czyni je rozwiązaniem idealnym dla zamknięć wymagających możliwości wielokrotnego otwierania i zamykania bez uszkadzania instalacji. Konstrukcja korka gwintowanego składa się z korpusu z gwintem zewnętrznym wykonanym w materiale PVC oraz denka zamykającego, zazwyczaj wyposażonego w gniazdo pod klucz (sześciokąt czy kwadrat) lub rowek pod śrubokręt umożliwiające dokręcenie oraz odkręcenie korka przy użyciu standardowych narzędzi. Uszczelnienie zapewniane jest przez uszczelkę gumową (EPDM, NBR lub odpornościera termicznie dla CPVC) umieszczoną w gnieździe gwintu lub na powierzchni denka korka, która pod wpływem docisku podczas wkręcania deformuje się i wypełnia szczeliny zapewniając pełną szczelność. Korki gwintowane znajdują zastosowanie przy zamykaniu nieużywanych wyjść złączek PVC z gwintem gdzie możliwe jest wkręcenie korka bezpośrednio w gwint wewnętrzny złączki, zabezpieczaniu tymczasowych punktów poboru próbek w instalacjach technologicznych gdzie okresowo konieczne jest otwarcie punktu dla pobrania próby medium a następnie ponowne zamknięcie, zamykaniu nieużywanych wyjść kolektorów rozdzielczych w instalacjach grzewczych czy chłodniczych gdzie w przyszłości mogą być podłączane dodatkowe odbiorniki, zabezpieczaniu punktów drenażowych i odpowietrzających w systemach które są otwierane tylko podczas konserwacji oraz wszędzie tam gdzie wymagana jest możliwość wielokrotnego otwierania i zamykania punktu bez ingerencji w strukturę instalacji. Korki gwintowane dostępne są w standardowych średnicach gwintowych 1/2", 3/4", 1" oraz większych, w wersjach PVC-U i CPVC.

Zaślepki z gwintem wewnętrznym to hybrydowe rozwiązanie łączące funkcję zaślepki klejonej z dodatkowo wbudowanym gwintem wewnętrznym w denku zaślepki. Korpus zaślepki z kołnierzem klejowym montowany jest standardowo metodą klejenia na końcówce rury, natomiast denko wyposażone w gwint wewnętrzny umożliwia w przyszłości łatwe otwarcie punktu poprzez wykręcenie denka i wkręcenie odpowiedniej złączki z gwintem zewnętrznym bez konieczności cięcia zaślepki. Ten typ zaślepek jest szczególnie przydatny w instalacjach przewidzianych do przyszłej rozbudowy gdzie planowane jest podłączenie armatury gwintowanej czy urządzeń, w punktach przewidzianych do przyszłego montażu zaworów odcinających czy regulacyjnych, w instalacjach gdzie możliwe jest późniejsze dodanie punktów poboru wody czy próbkowania oraz w systemach wymagających elastyczności w zakresie przyszłych modyfikacji bez rozbiórki istniejących elementów klejonych.

Zaślepki głuche (pełne) to najprostsze konstrukcyjnie elementy będące po prostu płaskimi lub lekko wypukłymi krążkami z pełnego materiału PVC przeznaczonymi do przyklejenia bezpośrednio na płasko ściętą końcówkę rury bez stosowania kołnierza klejowego. Stosowane są głównie w zastosowaniach przemysłowych, instalacjach niskiego ciśnienia lub jako tymczasowe zabezpieczenia końcówek rur podczas transportu i magazynowania przed montażem. Ze względu na mniejszą powierzchnię klejenia i brak kołnierza prowadzącego, zaślepki głuche nie są zalecane do instalacji ciśnieniowych wymagających pełnej wytrzymałości.

Parametry techniczne zaślepek i korków PVC

Zaślepki i korki PVC dostępne w naszej ofercie spełniają te same rygorystyczne normy jakościowe co wszystkie inne kształtki w systemie klejonym oraz posiadają certyfikaty dopuszczające je do stosowania w instalacjach ciśnieniowych kontaktujących się z wodą pitną. Wszystkie produkty posiadają certyfikaty PZH potwierdzające bezpieczeństwo sanitarne.

Zaślepki i korki PVC-U (z polichlorku winylu nieplastyfikowanego) stanowią rozwiązanie dla instalacji wody zimnej, technologicznej, przemysłowej oraz basenowej. Materiał PVC-U charakteryzuje się wysoką sztywnością mechaniczną zapewniającą odporność denka zaślepki na deformacje pod wpływem ciśnienia wewnętrznego, doskonałą odpornością chemiczną, stabilnością wymiarową oraz wytrzymałością na długotrwałe obciążenia ciśnieniowe. Parametry eksploatacyjne zaślepek i korków PVC-U: ciśnienie nominalne PN 16 (dla zaślepek klejonych do 16 bar przy +20°C, dla korków gwintowanych zazwyczaj PN 10 ze względu na ograniczenia połączenia gwintowanego), temperatura pracy od 0°C do +40°C z zaleceniem eksploatacji do +25°C, zgodność z normą PN-EN ISO 1452-3:2011 dla kształtek z PVC-U. Zaślepki i korki PVC-U wyróżniają się charakterystycznym szarym zabarwieniem.

Zaślepki i korki CPVC (z chlorowanego polichlorku winylu) przeznaczone są do instalacji wody ciepłej oraz systemów wymagających podwyższonej odporności termicznej. Proces chlorowania zapewnia materiałowi zwiększoną temperaturę mięknienia oraz odporność na długotrwałe działanie podwyższonych temperatur bez deformacji czy utraty wytrzymałości. Parametry eksploatacyjne zaślepek i korków CPVC: ciśnienie nominalne PN 10 (z redukcją proporcjonalną do wzrostu temperatury), temperatura pracy ciągłej od 0°C do +80°C z możliwością krótkotrwałego kontaktu do +90°C, zgodność z normą PN-EN ISO 1452-3 dla CPVC. Uszczelki w korkach gwintowanych CPVC wykonane są z materiałów odpornych termicznie (EPDM wysokotemperaturowy lub Viton) zapewniających szczelność w podwyższonych temperaturach. Zaślepki i korki CPVC rozpoznawalne są po beżowym lub kremowym zabarwieniu.

Dostępne średnice zaślepek i korków: 1/2" (DN 15), 3/4" (DN 20), 1" (DN 25), obejmujące najpopularniejsze przekroje stosowane w instalacjach budynkowych oraz przemysłowych małej i średniej skali.

Zastosowanie zaślepek i korków PVC

Zakończenia instalacji i przygotowanie do rozbudowy: Zaślepki klejone są standardowym rozwiązaniem stosowanym przy wszystkich ślepych zakończeniach odgałęzień instalacji przewidzianych do przyszłej rozbudowy. W nowo budowanych budynkach mieszkalnych czy obiektach użyteczności publicznej często projektuje się instalacje z rezerwowymi odgałęzieniami przewidzianymi do przyszłego podłączenia dodatkowych punktów czerpalnych, urządzeń czy całych pomieszczeń. Wszystkie te nieużywane końcówki muszą być szczelnie zamknięte zaślepkami dla umożliwienia uruchomienia i eksploatacji instalacji, przy czym w dowolnym momencie w przyszłości możliwe jest wycięcie zaślepki i kontynuacja rurociągu bez konieczności wyłączania całej instalacji. W budynkach wielorodzinnych zaślepki stosowane są na zakończeniach instalacji przewidzianych do przyszłego podłączenia mieszkań obecnie nieukończonych czy niewykończonych.

Realizacja etapowa inwestycji: W dużych inwestycjach budowlanych realizowanych etapami gdzie poszczególne sekcje budynku czy kompleksu są oddawane do użytkowania w różnym czasie, zaślepki umożliwiają czasowe zamknięcie końcówek instalacji prowadzących do nieukończonych jeszcze części obiektu. Pozwala to na uruchomienie i eksploatację ukończonych fragmentów instalacji przy jednoczesnym kontynuowaniu prac budowlanych w innych częściach bez ryzyka zanieczyszczenia czy uszkodzenia otwartych końcówek rurociągów. Po ukończeniu kolejnego etapu zaślepki są wycinane a instalacja przedłużana do nowych obszarów.

Próby ciśnieniowe i odbiory instalacji: Przed uruchomieniem nowej instalacji wodnej obowiązkowe jest przeprowadzenie prób ciśnieniowych i szczelności zgodnie z normami oraz wymogami nadzoru budowlanego. Wszystkie otwarte końcówki instalacji muszą być szczelnie zamknięte dla umożliwienia napełnienia systemu wodą oraz wywołania wymaganego ciśnienia testowego (zazwyczaj 1,5-krotność ciśnienia roboczego przez określony czas). Zaślepki klejone zapewniają pełną szczelność niezbędną dla prawidłowego przeprowadzenia prób. Po pozytywnym zakończeniu testów i odbiorze instalacji, zaślepki w punktach końcowych gdzie będzie instalowana armaturas są wycinane a montowana jest właściwa armatura odcinająca i punkty czerpalnie.

Zabezpieczanie nieużywanych wyjść: W rozbudowanych instalacjach z kolektorami rozdzielczymi, trójnikami czy czwórnikami gdzie nie wszystkie wyjścia są aktualnie wykorzystane, zaślepki lub korki służą do szczelnego zamknięcia nieużywanych portów. W instalacjach grzewczych i chłodniczych gdzie kolektory posiadają wiele wyjść przewidzianych do podłączenia przyszłych pętli czy odbiorników, wszystkie nieużywane wyjścia muszą być zamknięte korkami gwintowanymi. W instalacjach technologicznych przemysłowych gdzie trójniki czy czwórniki przewidziane są do przyszłego podłączenia dodatkowych linii procesowych, nieużywane wyjścia zabezpieczane są zaślepkami klejonymi lub korkami w zależności od wymagań dotyczących możliwości przyszłego otwarcia.

Punkty poboru próbek i drenażowe: W instalacjach przemysłowych, technologicznych oraz w stacjach uzdatniania wody projektowane są punkty poboru próbek do analiz laboratoryjnych oraz punkty drenażowe służące do opróżniania fragmentów instalacji podczas konserwacji. Punkty te w normalnej eksploatacji muszą być szczelnie zamknięte korkami gwintowanymi które mogą być okresowo odkręcane dla pobrania próby medium czy wykonania drenażu, a następnie ponownie dokręcane. Korki gwintowane z odpornymi uszczelkami zapewniają wielokrotną szczelność przez wiele cykli otwierania i zamykania.

Instalacje sezonowe i tymczasowe: W instalacjach wykorzystywanych sezonowo takich jak systemy nawadniające, fontanny sezonowe, instalacje basenów odkrytych czy instalacje w obiektach użytkowanych tylko w określonych porach roku, wybrane odgałęzienia mogą być okresowo zamykane zaślepkami na okres zimowy czy poza sezonem. Umożliwia to bezpieczne odcięcie i opróżnienie sezonowych fragmentów instalacji przy jednoczesnym utrzymaniu eksploatacji głównej części systemu przez cały rok. Po rozpoczęciu nowego sezonu zaślepki są usuwane a sezonowe odgałęzienia ponownie uruchamiane.

Zalety zaślepek i korków PVC

• Pełna szczelność zamknięcia - prawidłowo zamontowana zaślepka klejona zapewnia absolutnie szczelne zamknięcie końcówki rurociągu równe szczelności wszystkich innych połączeń klejonych w instalacji.
• Wysoka wytrzymałość ciśnieniowa - zaślepki klejone wytrzymują pełne ciśnienie nominalne instalacji (PN 16 dla PVC-U) co czyni je odpowiednimi nawet do najbardziej wymagających zastosowań ciśnieniowych.
• Elastyczność projektowa - możliwość zaślepienia dowolnych punktów instalacji pozwala na projektowanie systemów z rezerwą na przyszłą rozbudowę bez konieczności przewidywania wszystkich szczegółów od początku.
• Łatwość otwarcia w przyszłości - zaślepkę klejoną można w dowolnym momencie wyciąć i kontynuować rurociąg w nowym kierunku lub podłączyć armaturę, co nie jest możliwe przy spawanych czy zgrzewanych zakończeniach metalowych.
• Wielokrotność użycia korków - korki gwintowane mogą być wielokrotnie odkręcane i dokręcane przez wiele lat eksploatacji bez utraty szczelności przy regularnej wymianie uszczelniek.
• Prosty i szybki montaż - zaślepki klejone montowane są identycznie jak wszystkie inne kształtki klejone bez potrzeby specjalistycznych narzędzi czy umiejętności, korki gwintowane wkręcane są standardowym kluczem.
• Odporność na korozję - materiał PVC nie ulega korozji zapewniając wieloletnią eksploatację zaślepek i korków nawet w agresywnych środowiskach czy wilgotnych pomieszczeniach bez ryzyka zardzewienia czy zatarcia gwintów.
• Odporność chemiczna - zaślepki i korki PVC-U zachowują pełną funkcjonalność w kontakcie z szerokim spektrum substancji chemicznych w dopuszczalnych parametrach.
• Niska cena - zaślepki i korki należą do najtańszych elementów w systemie klejonym co pozwala na nieograniczone ich stosowanie wszędzie tam gdzie potencjalnie może być potrzebna przyszła rozbudowa.
• Bezpieczeństwo sanitarne - certyfikaty PZH oraz zgodność z normami dla materiałów w kontakcie z wodą pitną gwarantują całkowite bezpieczeństwo dla zdrowia użytkowników instalacji.

Wskazówki montażowe dla zaślepek i korków PVC

Montaż zaślepek i korków PVC jest jednymi z najprostszych operacji w systemie klejonym, niemniej wymaga przestrzegania podstawowych zasad dla zapewnienia pełnej szczelności i wytrzymałości zamknięcia.

Montaż zaślepek klejonych: Końcówkę rury która ma być zaślepiona należy przygotować zgodnie ze standardową procedurą - obciąć prostopadle do osi, usunąć zadziory i fazę, zmatowić papierem ściernym, oczyścić i odtłuścić dedykowanym środkiem czyszczącym do PVC. Wewnętrzną powierzchnię gniazda zaślepki również należy zmatowić i oczyścić. Prace montażowe wykonywać w temperaturze od +5°C do +25°C. Następnie równomiernie nałożyć klej do PVC na zewnętrzną powierzchnię końcówki rury oraz wewnętrzną powierzchnię gniazda zaślepki, natychmiast nasadzić zaślepkę na rurę do pełnej głębokości, mocno docisnąć i wykonać niewielki obrót (1/4 obrotu) dla rozprowadzenia kleju. Nadmiar kleju wyciskający się na zewnątrz usunąć czystą szmatką. Przytrzymać połączenie bez ruchu przez 30 sekund, następnie pozostawić do wstępnego związania przez minimum 15 minut. Pełną wytrzymałość połączenie osiąga po 24 godzinach. Przed upływem tego czasu nie wolno poddawać instalacji ciśnieniu roboczemu. Szczególnie ważne jest zachowanie prostopadłości osi zaślepki względem osi rury - skośne nasadzenie może prowadzić do nieszczelności pod wpływem ciśnienia.

Montaż korków gwintowanych: Przed wkręceniem korka należy sprawdzić stan gwintu w elemencie który ma być zamknięty - gwint musi być czysty, pozbawiony zanieczyszczeń, uszkodzeń mechanicznych czy pozostałości po poprzednich uszczelkach. Sprawdzić stan uszczelki w korku - powinna być czysta, elastyczna, pozbawiona uszkodzeń. W razie potrzeby wymienić uszczelkę na nową. Lekko nasmarować gwint oraz uszczelkę smarem silikonowym lub gliceryną dla ułatwienia wkręcania i poprawy szczelności. Wkręcić korek ręcznie na całą głębokość gwintu aż do oporu na uszczelce. Następnie dokręcić korek kluczem odpowiedniego rozmiaru lub narzędziem pasującym do gniazda w denku korka (klucz płaski, imbusowy, śrubokręt) z umiarkowaną siłą do momentu wyraźnego oporu świadczącego o właściwym docisku uszczelki. Unikać nadmiernego dokręcania które może uszkodzić gwint wykonany w tworzywie PVC lub przecisnąć uszczelkę poza jej gniazdo prowadząc do nieszczelności. Po napełnieniu instalacji i wywołaniu ciśnienia roboczego sprawdzić szczelność korka - w razie potrzeby lekko dokręcić. Przy każdym odkręcaniu i ponownym zakręcaniu korka sprawdzać stan uszczelki i w razie oznak zużycia (stwardnienie, pęknięcia, trwała deformacja) wymienić ją na nową.

Próby ciśnieniowe z zaślepkami: Przy przeprowadzaniu prób ciśnieniowych instalacji z użyciem zaślepek należy upewnić się że wszystkie zaślepki zostały przyklejone minimum 24 godziny przed rozpoczęciem prób dla zapewnienia pełnego związania kleju. Ciśnienie testowe należy podnosić stopniowo obserwując wszystkie zaślepki pod kątem ewentualnych przecieków czy deformacji denek. Szczególną uwagę należy zwrócić na zaślepki o dużych średnicach gdzie siły działające na denko są znaczne. W przypadku wykrycia nieszczelności należy odciążyć instalację, wymienić wadliwą zaślepkę i powtórzyć próbę po pełnym związaniu nowego połączenia.

Szczegółową instrukcję montażu kształtek PVC metodą klejenia znajdziesz w kategorii nadrzędnej Kształtki PVC klejone.

Jak dobrać odpowiednią zaślepkę lub korek?

Wybór między zaślepką klejoną a korkiem gwintowanym zależy głównie od charakteru zamknięcia oraz wymagań dotyczących możliwości przyszłego otwarcia. Zaślepki klejone stosujemy dla stałych lub długoterminowych zamknięć gdzie nie przewiduje się potrzeby częstego otwierania punktu - zakończenia instalacji przewidziane do ewentualnej rozbudowy za kilka czy kilkanaście lat, próby ciśnieniowe, zabezpieczanie nieużywanych wyjść trójników czy czwórników w stabilnych instalacjach. Korki gwintowane wybieramy dla zamknięć wymagających możliwości wielokrotnego otwierania i zamykania - punkty poboru próbek, punkty drenażowe, nieużywane wyjścia kolektorów gdzie planowane jest przyszłe podłączenie urządzeń, instalacje sezonowe. Następnie dobieramy średnicę zgodną ze średnicą rury lub gwintu który ma być zamknięty - dostępne są średnice 1/2", 3/4" i 1". Kolejnym krokiem jest dobór materiału: PVC-U dla wody zimnej do +25°C (maksymalnie +40°C) lub CPVC dla wody ciepłej do +80°C. W przypadku korków gwintowanych należy również sprawdzić czy uszczelka jest odpowiednia do temperatury medium - standardowy EPDM dla wody zimnej, EPDM wysokotemperaturowy lub Viton dla wody ciepłej CPVC.

Wszystkie produkty dostępne są w naszym magazynie z możliwością szybkiej wysyłki. W razie wątpliwości dotyczących doboru odpowiedniego produktu, nasz zespół techniczny służy profesjonalnym doradztwem.

Kompletny system instalacji wodnej PVC obejmuje również kolanka PVC do zmian kierunku, trójniki PVC do rozgałęzień, złączki PVC do połączeń prostych i gwintowanych, tuleje PVC do redukcji średnic, śrubunki PVC do połączeń rozłącznych oraz obejścia PVC do omijania przeszkód.

Najczęściej zadawane pytania – zaślepki i korki PVC
