Tuleje PVC klejone - redukcyjne i mufy instalacyjne

Tuleje PVC klejone stanowią kluczową grupę elementów łączących w systemach instalacji wodnych wykonanych z rur PVC-U oraz CPVC. Ich podstawowa funkcja to umożliwienie redukcji średnic rurociągów, bezpośrednie łączenie prostych odcinków rur oraz wykonywanie przejść instalacyjnych dostosowanych do zmieniających się wymagań hydraulicznych. Tuleje charakteryzują się prostą konstrukcją, łatwością montażu oraz wysoką niezawodnością w eksploatacji, co czyni je jednymi z najbardziej uniwersalnych elementów w arsenale instalatora.

W przeciwieństwie do innych kształtek PVC klejonych, które zmieniają kierunek prowadzenia instalacji lub tworzą rozgałęzienia, tuleje zachowują osiową ciągłość rurociągu. Dzięki temu zapewniają optymalny przepływ medium bez dodatkowych strat ciśnienia związanych ze zmianą kierunku. System montażu oparty na klejeniu gwarantuje trwałe, szczelne i odporne na ciśnienie połączenia, które w prawidłowo wykonanej instalacji zachowują pełną funkcjonalność przez wiele dziesięcioleci użytkowania.

Rodzaje tulei PVC klejonych

Asortyment tulei PVC obejmuje dwa podstawowe typy produktów, z których każdy pełni specyficzną rolę w strukturze instalacji wodnej. Wybór odpowiedniego typu tulei zależy od wymagań projektu, konfiguracji instalacji oraz parametrów hydraulicznych systemu.

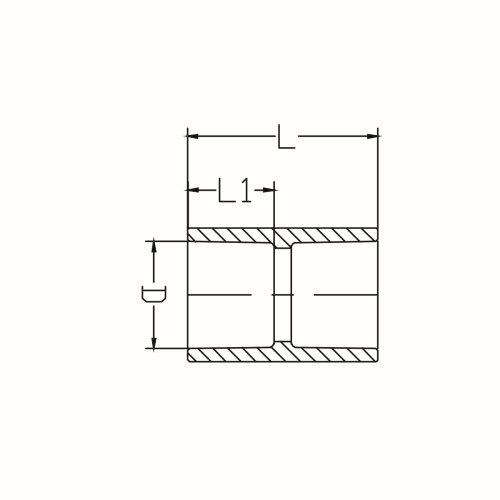

Tuleje mufy PVC (złączki proste równoprzelotowe) są najprostszymi elementami łączącymi w systemach klejonych, często nazywanymi również mufami prostymi lub złączkami równoprzelotowymi. Ich konstrukcja opiera się na cylindrycznej tulejce z dwoma identycznymi gniazdami klejowymi po obu stronach, przeznaczonymi do nasadzenia i przyklejenia końcówek rur o tej samej średnicy nominalnej. Długość mufy jest zazwyczaj dobrana tak, aby zapewnić wystarczającą powierzchnię klejenia dla uzyskania wytrzymałości połączenia porównywalnej lub wyższej niż wytrzymałość samej rury. Wewnętrzna powierzchnia mufy jest idealnie gładka, co minimalizuje opory przepływu i zapobiega turbulencjom w miejscu połączenia. Tuleje mufy znajdują szerokie zastosowanie przy wydłużaniu odcinków rurociągów podczas montażu, łączeniu przygotowanych w warsztacie odcinków instalacji, naprawach uszkodzonych fragmentów poprzez wycięcie i wklejenie nowego odcinka rury, wykonywaniu połączeń kompensacyjnych w długich odcinkach prostych oraz w miejscach wymagających bezpośredniego, osiowego połączenia bez jakichkolwiek zmian geometrii. Dostępne średnice muf obejmują najpopularniejsze wymiary: 1/2", 3/4" oraz 1", co pokrywa większość zastosowań w instalacjach budynkowych i przemysłowych.

Tuleje redukcyjne PVC to specjalistyczne kształtki umożliwiające płynne przejście z większej średnicy rury na mniejszą w ramach jednego elementu. Konstrukcja tulei redukcyjnej charakteryzuje się stożkowym kształtem wewnętrznym, który zapewnia stopniową zmianę przekroju bez gwałtownych skoków mogących powodować turbulencje i zwiększone straty ciśnienia. Jedna strona tulei posiada gniazdo klejowe o większej średnicy (wejście), druga o mniejszej (wyjście), przy czym obie strony są przeznaczone do montażu metodą klejenia. Tuleje redukcyjne są niezbędne w instalacjach, gdzie zachodzi konieczność dostosowania przekroju rurociągu do zmieniających się wymagań hydraulicznych wynikających z malejącego natężenia przepływu, podłączenia urządzeń lub armatury o mniejszych przyłączach, przejścia między różnymi strefami instalacji wymagającymi innych średnic, optymalizacji kosztów poprzez zastosowanie mniejszych średnic na odcinkach końcowych instalacji oraz dostosowania instalacji do istniejącej infrastruktury o innych wymiarach. W naszej ofercie dostępne są najpopularniejsze kombinacje redukcji: 1" na 3/4" oraz 3/4" na 1/2", które pokrywają większość potrzeb w typowych instalacjach wodnych. Tuleje redukcyjne są dostępne zarówno w wersji PVC-U dla wody zimnej, jak i CPVC dla zastosowań wymagających podwyższonej odporności termicznej.

Tuleje krótkie to wariant muf o zmniejszonej długości całkowitej, stosowany w miejscach o ograniczonej przestrzeni montażowej lub tam, gdzie wymagana jest minimalizacja długości połączenia. Mimo mniejszych wymiarów zewnętrznych, tuleje krótkie zachowują wystarczającą głębokość osadzenia rur dla zapewnienia pełnej wytrzymałości i szczelności połączenia zgodnie z normami.

Parametry techniczne tulei PVC

Tuleje PVC dostępne w naszym asortymencie spełniają rygorystyczne wymagania norm jakościowych i są dedykowane do pracy w instalacjach ciśnieniowych. Wszystkie produkty posiadają certyfikaty PZH (Państwowy Zakład Higieny) dopuszczające je do kontaktu z wodą pitną, co gwarantuje bezpieczeństwo sanitarne użytkowania oraz brak migracji substancji szkodliwych do transportowanego medium.

Tuleje PVC-U (z polichlorku winylu nieplastyfikowanego) stanowią podstawowe rozwiązanie dla instalacji wody zimnej, technologicznej, przemysłowej oraz basenowej. Materiał PVC-U charakteryzuje się wysoką sztywnością mechaniczną, doskonałą odpornością chemiczną na działanie większości kwasów, zasad i soli, stabilnością wymiarową w całym zakresie temperatur pracy oraz bardzo niską chropowatością wewnętrzną minimalizującą opory przepływu. Parametry eksploatacyjne tulei PVC-U: ciśnienie nominalne PN 16 (ciśnienie robocze do 16 bar przy temperaturze +20°C), temperatura pracy od 0°C do +40°C z zaleceniem stosowania do wody o temperaturze do +25°C dla zapewnienia maksymalnej trwałości i stabilności wymiarowej, zgodność z normą PN-EN ISO 1452-3:2011 określającą wymagania dla kształtek z nieplastyfikowanego polichlorku winylu. Tuleje PVC-U wyróżniają się charakterystycznym szarym zabarwieniem, które jest naturalnym kolorem materiału bez dodatku pigmentów.

Tuleje CPVC (z chlorowanego polichlorku winylu) to specjalistyczne rozwiązanie dedykowane instalacjom wody ciepłej, systemom cyrkulacji oraz innym zastosowaniom wymagającym podwyższonej odporności termicznej. Proces chlorowania polega na wprowadzeniu dodatkowych atomów chloru do struktury molekularnej polimeru, co znacząco podnosi temperaturę mięknienia tworzywa oraz jego odporność na długotrwałe działanie podwyższonych temperatur. Parametry eksploatacyjne tulei CPVC: ciśnienie nominalne PN 10 (ciśnienie robocze do 10 bar przy temperaturze +20°C, z redukcją przy wyższych temperaturach zgodnie z tabelami producenta), temperatura pracy od 0°C do +80°C z możliwością krótkotrwałego kontaktu z wodą o temperaturze do +90°C, zgodność z normą PN-EN ISO 1452-3 dla systemów z CPVC. Tuleje CPVC rozpoznawalne są po charakterystycznym beżowym lub jasnobrązowym zabarwieniu, które wynika z naturalnego koloru chlorowanego polimeru.

Dostępne średnice nominalne tulei: 1/2" (DN 15), 3/4" (DN 20), 1" (DN 25), obejmujące najbardziej popularne przekroje stosowane w instalacjach wewnętrznych budynków mieszkalnych, użyteczności publicznej oraz w wielu zastosowaniach przemysłowych i technologicznych.

Zastosowanie tulei PVC w różnych branżach

Budownictwo mieszkaniowe i użytkowe: Tuleje PVC znajdują fundamentalne zastosowanie w instalacjach wodociągowych budynków jednorodzinnych, wielorodzinnych, hoteli, biurowców oraz obiektów komercyjnych. Tuleje mufy wykorzystywane są do łączenia pionów wodociągowych na całej ich wysokości, wydłużania poziomych rozdzielnic wodnych, naprawy przecieków i uszkodzeń poprzez wymianę fragmentu rury oraz montażu prefabrykowanych sekcji instalacji przygotowanych w warsztacie. Tuleje redukcyjne stosowane są przy rozdziale instalacji na poszczególne mieszkania lub pomieszczenia, gdzie następuje redukcja średnicy zgodnie z malejącym natężeniem przepływu, przy podłączeniu baterii i armatury sanitarnej wymagającej mniejszych przyłączy, w końcowych odcinkach instalacji zasilających pojedyncze punkty czerpalnie oraz w modernizacjach i rozbudowach istniejących instalacji wymagających dostosowania do nowych wymiarów.

Przemysł i zakłady produkcyjne: W środowisku przemysłowym tuleje PVC wykorzystywane są w rozbudowanych instalacjach wody procesowej, chłodniczej, technologicznej oraz w obiegach zamkniętych. Możliwość redukcji średnic pozwala na optymalizację instalacji pod kątem wymaganych natężeń przepływu przy jednoczesnej minimalizacji kosztów materiałowych. Tuleje znajdują zastosowanie w systemach chłodzenia maszyn i urządzeń produkcyjnych, instalacjach galwanicznych i elektrolitycznych, liniach produkcyjnych w przemyśle spożywczym, farmaceutycznym i chemicznym, systemach recyrkulacji wody procesowej oraz instalacjach uzdatniania i oczyszczania ścieków przemysłowych. Wysoka odporność chemiczna PVC-U pozwala na transport roztworów wodnych wielu chemikaliów w dopuszczalnych stężeniach i temperaturach, co czyni tuleje PVC preferowanym rozwiązaniem w instalacjach technologicznych.

Obiekty użyteczności publicznej: Szkoły, przedszkola, szpitale, przychodnie, centra handlowe, obiekty sportowe oraz instytucje publiczne wymagają niezawodnych instalacji wodnych charakteryzujących się wysoką trwałością, łatwością konserwacji oraz odpornością na intensywne użytkowanie przez wiele lat. Tuleje PVC spełniają te wymagania, zapewniając szczelne i trwałe połączenia odporne na cykle obciążeń oraz wahania ciśnienia w instalacji. W szpitalach i obiektach medycznych szczególnie ważne jest posiadanie certyfikatów PZH oraz odporność na środki dezynfekcyjne stosowane do czyszczenia i konserwacji instalacji. Możliwość stosowania tulei redukcyjnych pozwala na racjonalne projektowanie instalacji z optymalizacją średnic zgodnie z rzeczywistymi potrzebami poszczególnych stref obiektu.

Instalacje basenowe i aquaparki: Systemy recyrkulacji wody w basenach, aquaparkach, spa, fontannach oraz stawach kąpielowych w dużej mierze opierają się na rurach i kształtkach PVC ze względu na ich odporność na środowisko wilgotne, chemikalia oraz intensywne obciążenia hydrauliczne. Tuleje redukcyjne umożliwiają dostosowanie średnic instalacji do zmieniających się natężeń przepływu w różnych punktach systemu - od głównych magistrali tłocznych o dużych przekrojach po mniejsze odcinki doprowadzające do poszczególnych dysz, skimmerów czy wpustów dennych. Tuleje mufy wykorzystywane są do łączenia długich odcinków rurociągów technologicznych, naprawy uszkodzeń oraz modernizacji istniejących instalacji. Odporność PVC-U na działanie chloru, ozonu, promieniowania UV oraz środków chemicznych stosowanych w uzdatnianiu wody basenowej czyni ten materiał preferowanym wyborem w tego typu zastosowaniach.

Systemy irygacyjne i nawadniające: W profesjonalnych instalacjach nawadniających dla rolnictwa, ogrodnictwa, szklarni, terenów zielonych oraz gospodarstw rolnych tuleje PVC służą do budowy rozbudowanych sieci dystrybucji wody. Tuleje redukcyjne pozwalają na stopniowe zmniejszanie średnic w miarę oddalania się od źródła zasilania i rozgałęziania instalacji na kolejne sekcje nawadniające. Umożliwia to optymalizację kosztów poprzez stosowanie mniejszych i tańszych rur na odcinkach końcowych przy jednoczesnym zachowaniu odpowiednich parametrów hydraulicznych. Tuleje mufy wykorzystywane są do łączenia długich odcinków magistrali oraz naprawy uszkodzeń mechanicznych występujących w instalacjach naziemnych i przyziemnych.

Instalacje technologiczne specjalne: Tuleje PVC znajdują zastosowanie również w specjalistycznych instalacjach takich jak systemy dozowania chemikaliów, linie transportu agresywnych mediów, instalacje laboratoryjne, systemy akwarystyczne i hodowlane, instalacje w oczyszczalniach ścieków oraz wszędzie tam, gdzie wymagana jest odporność chemiczna, trwałość oraz możliwość precyzyjnego dopasowania średnic do wymagań procesu technologicznego.

Zalety tulei PVC klejonych

• Uniwersalność zastosowania - dostępność wersji równoprzelotowych (muf) oraz redukcyjnych pozwala na realizację praktycznie każdej konfiguracji instalacji z zachowaniem optymalnych parametrów hydraulicznych.
• Optymalizacja kosztów instalacji - możliwość redukcji średnic w miarę zmniejszania się natężenia przepływu pozwala na racjonalne wykorzystanie materiałów i obniżenie kosztów inwestycji bez utraty funkcjonalności systemu.
• Minimalne straty ciśnienia - gładkie wewnętrzne powierzchnie oraz stopniowy kształt redukcji w tulejach redukcyjnych zapewniają płynny przepływ medium bez turbulencji i gwałtownych zmian prędkości powodujących straty hydrauliczne.
• Wysoka wytrzymałość połączeń - prawidłowo wykonane połączenie klejone z użyciem tulei osiąga wytrzymałość równą lub wyższą niż wytrzymałość samej rury, tworząc jednolitą strukturę molekularną bez punktów osłabienia.
• Trwałość i długowieczność - materiał PVC nie ulega korozji, nie rdzewieje, nie wymaga malowania ani konserwacji antykorozyjnej, co przekłada się na żywotność instalacji przekraczającą 50 lat przy prawidłowej eksploatacji.
• Odporność chemiczna - tuleje PVC-U są odporne na działanie większości kwasów mineralnych i organicznych, zasad, soli, roztworów solankowych oraz wielu rozpuszczalników w dopuszczalnych stężeniach i temperaturach.
• Łatwość i szybkość montażu - technika klejenia nie wymaga specjalistycznych narzędzi, źródeł energii ani głębokiej wiedzy fachowej. Montaż jest znacznie szybszy i prostszy w porównaniu do spawania, zgrzewania czy wykonywania połączeń gwintowanych.
• Niska waga własna - tuleje PVC są kilkukrotnie lżejsze od odpowiedników metalowych, co ułatwia transport, magazynowanie, podnoszenie na wysokość oraz montaż w trudno dostępnych miejscach.
• Bezpieczeństwo sanitarne - certyfikaty PZH potwierdzają całkowitą neutralność materiału wobec wody pitnej oraz brak migracji substancji szkodliwych, plastyfikatorów czy metali ciężkich do transportowanego medium.
• Stabilność wymiarowa - niski współczynnik rozszerzalności liniowej PVC-U w porównaniu do tworzyw termoplastycznych (PE, PP) minimalizuje wydłużenia instalacji pod wpływem temperatur oraz zmniejsza potrzebę stosowania elementów kompensacyjnych.

Wskazówki montażowe dla tulei PVC

Prawidłowy montaż tulei PVC metodą klejenia jest kluczowy dla zapewnienia trwałości, szczelności i bezpieczeństwa całej instalacji. Proces wymaga przestrzegania kilku fundamentalnych zasad oraz dokładności w każdym etapie prac.

Warunki montażu: Prace należy wykonywać w temperaturze otoczenia od +5°C do +40°C. Poniżej +5°C klej wiąże zbyt wolno i może nie osiągnąć pełnej wytrzymałości, powyżej +40°C następuje zbyt szybkie odparowanie rozpuszczalnika z kleju, co uniemożliwia właściwe przenikanie struktur molekularnych. Nie wolno montować instalacji w warunkach wysokiej wilgotności powietrza (powyżej 90%) ani przy bezpośrednim kontakcie z wodą.

Przygotowanie elementów: Końcówki rur należy obciąć prostopadle do osi przy użyciu specjalnych nożyc do rur PVC lub piły z drobnym uzębieniem. Ukośne cięcie uniemożliwi prawidłowe osadzenie rury w tulejce i może spowodować nieszczelność. Po cięciu należy bezwzględnie usunąć zadziory i fazę zewnętrzną przy pomocy pilnika, papieru ściernego lub specjalnego gratownika stożkowego. Zadziory mogą zeskrobywać klej podczas wsuwania rury, prowadząc do osłabienia połączenia. Następnie powierzchnie łączonych elementów - zewnętrzną rurę na długości około 1,5-krotnej głębokości osadzenia oraz wewnętrzną tulejki - należy lekko zmatowić papierem ściernym o gradacji 120-180 ruchem wzdłuż osi. Matowienie zwiększa powierzchnię kontaktu i poprawia adhezję kleju. Ostatnim etapem przygotowania jest dokładne oczyszczenie i odtłuszczenie powierzchni przy użyciu dedykowanego środka czyszczącego do PVC. Należy usunąć kurz, tłuszcze, oleje oraz wszelkie zanieczyszczenia, które mogłyby zaburzyć proces klejenia.

Kontrola przed klejeniem: Przed nałożeniem kleju warto wykonać próbne nasadzenie na sucho, aby sprawdzić czy rura wchodzi swobodnie w tulejkę na około 2/3 głębokości gniazda. Zbyt luźne pasowanie może wskazywać na niezgodność wymiarów, zbyt ciasne utrudni właściwe osadzenie po nałożeniu kleju. Należy również oznaczyć na rurze głębokość osadzenia, aby podczas właściwego montażu móc kontrolować prawidłowość wsunięcia.

Aplikacja kleju: Należy stosować wyłącznie dedykowane kleje do PVC-U lub CPVC odpowiednie do typu łączonego materiału. Kleje te zawierają rozpuszczalniki, które miękczą warstwę wierzchnią tworzywa, umożliwiając wzajemne przenikanie struktur molekularnych i utworzenie połączenia będącego jednolitą całością. Klej nakładamy równomiernie przy użyciu pędzla lub aplikatora dołączonego do opakowania. Najpierw nakładamy cieńszą warstwę na zewnętrzną powierzchnię rury ruchem wzdłuż osi, a następnie grubszą warstwę na wewnętrzną powierzchnię tulei ruchem obrotowym. Ważne jest pokrycie całej powierzchni która będzie w kontakcie - od początku rury do oznaczonej głębokości osadzenia. Po nałożeniu kleju należy działać bardzo szybko - czas otwarty (working time) wynosi zazwyczaj 15-30 sekund w zależności od temperatury otoczenia, wilgotności i średnicy.

Łączenie elementów: Natychmiast po nałożeniu kleju należy wsunąć rurę w tulejkę zdecydowanym ruchem do oznaczonej głębokości (zazwyczaj rura powinna wejść na około 2/3-3/4 głębokości gniazda). Następnie należy mocno docisnąć elementy i wykonać niewielki obrót (około 1/4 obrotu) dla równomiernego rozprowadzenia kleju po całej powierzchni styku. Ruch obrotowy pomaga również w usunięciu pęcherzyków powietrza mogących osłabić połączenie. Nadmiar kleju wyciskający się na zewnątrz w postaci walika wokół połączenia należy natychmiast usunąć czystą szmatką lub papierem. Obecność tego walika jest dobrym znakiem - świadczy o właściwej ilości nałożonego kleju.

Czas wiązania: Świeżo wykonane połączenie należy przytrzymać bez ruchu przez około 30 sekund, aby klej mógł rozpocząć proces wiązania. Następnie całość należy pozostawić w spoczynku przez minimum 15 minut do wstępnego związania. W tym czasie nie wolno ruszać ani obciążać połączenia. Pełną wytrzymałość mechaniczną i ciśnieniową połączenie osiąga po 24 godzinach w temperaturze +20°C (w niższych temperaturach czas ten może się wydłużyć do 48-72 godzin). Przed upływem pełnego czasu wiązania nie wolno poddawać instalacji ciśnieniu roboczemu ani próbie szczelności.

Specyfika tulei redukcyjnych: Przy montażu tulei redukcyjnych należy zwrócić szczególną uwagę na prawidłową orientację - większa średnica zawsze powinna być zamontowana od strony źródła przepływu (wyższego ciśnienia). Odwrotny montaż może prowadzić do niekorzystnych zjawisk hydraulicznych i zwiększonych strat ciśnienia. Warto również pamiętać, że w przypadku tulei redukcyjnych każda strona wymaga użycia odpowiedniego kleju dopasowanego do średnicy - czasem przy dużych różnicach średnic potrzebne mogą być pędzle o różnych szerokościach dla optymalnej aplikacji.

Szczegółową instrukcję montażu kształtek PVC metodą klejenia wraz z ilustracjami i szczegółowymi wytycznymi znajdziesz w kategorii nadrzędnej Kształtki PVC klejone.

Jak dobrać odpowiednią tulejkę PVC?

Wybór właściwej tulei zależy od kilku fundamentalnych parametrów instalacji. Po pierwsze należy określić czy potrzebujemy tulei równoprzelotowej (mufy) do łączenia rur o tej samej średnicy, czy też tulei redukcyjnej do zmiany przekroju. W przypadku redukcji należy precyzyjnie określić średnicę rury wejściowej (większą) oraz wyjściowej (mniejszą) - w naszej ofercie dostępne są kombinacje 1" → 3/4" oraz 3/4" → 1/2". Kolejnym kryterium jest dobór materiału w zależności od temperatury transportowanego medium: PVC-U dla wody zimnej do +25°C (maksymalnie +40°C) lub CPVC dla wody ciepłej do +80°C. Należy również uwzględnić ciśnienie robocze instalacji - tuleje PVC-U wytrzymują do 16 bar, CPVC do 10 bar. Wszystkie tuleje muszą być kompatybilne wymiarowo z stosowanymi rurami PVC-U lub CPVC - należy zwrócić uwagę na zgodność średnic nominalnych oraz standardów wymiarowych.

Produkty dostępne są w naszym magazynie z możliwością szybkiej wysyłki. W razie wątpliwości dotyczących doboru odpowiedniego produktu lub specyficznych wymagań instalacyjnych, nasz zespół techniczny chętnie służy pomocą i doradztwem.

Kompletny system instalacji wodnej PVC obejmuje również złączki PVC do połączeń prostych i gwintowanych, kolanka PVC do zmian kierunku, trójniki PVC do rozgałęzień oraz śrubunki PVC umożliwiające demontaż fragmentów instalacji bez konieczności cięcia rur.
