Mufy Czarne DN10–DN50 (3/8"–2") | PN 25 Bar
Mufy czarne to żeliwne kształtki z obustronnym gwintem wewnętrznym (WW) służące do łączenia dwóch elementów z gwintem zewnętrznym (nypli, rur gwintowanych) w instalacjach centralnego ogrzewania, systemów grzewczych przemysłowych oraz instalacji sprężonego powietrza. Dostępne w dwóch podstawowych typach: mufy proste (jednakowe średnice na obu końcach) oraz mufy redukcyjne (przejście między różnymi średnicami, np. 1" × 3/4"). Wykonane z żeliwa ciągliwego bez powłoki ochronnej – wymagają malowania po montażu w instalacjach wilgotnych. Dostępne w zakresie DN10 (3/8") do DN50 (2"). Ciśnienie maksymalne 25 bar, temperatura do 120°C, norma PN-EN 10242:1999. Idealne do instalacji CO i systemów wysokotemperaturowych. ✓ Wysyłka 24h ✓ Pełen zakres średnic ✓ Dostępność na magazynie

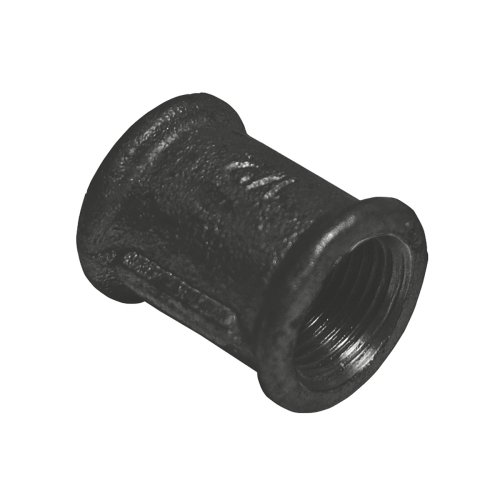

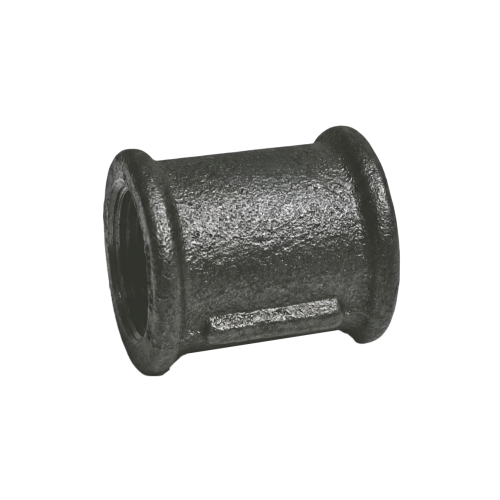

Lista produktów
Czym są mufy czarne gwintowane?
Mufy czarne to kształtki żeliwne z obustronnym gwintem wewnętrznym (WW), służące do łączenia dwóch elementów z gwintem zewnętrznym (nypli, rur gwintowanych, kształtek z gwintem zewnętrznym). Określenie "czarne" odnosi się do braku powłoki ochronnej – w przeciwieństwie do muf ocynkowanych, czarne kształtki nie posiadają warstwy cynku o grubości ~70 µm, co sprawia, że są bardziej podatne na korozję w instalacjach wilgotnych. Z tego powodu wymagają malowania po montażu lub stosowania w środowiskach suchych (zamknięte instalacje CO).
W naszej ofercie znajdziesz mufy w dwóch podstawowych typach: mufy proste (jednakowe średnice na obu końcach, np. 1" × 1") służące do przedłużania rurociągów oraz mufy redukcyjne (przejście między różnymi średnicami, np. 1" × 3/4") umożliwiające redukcję średnicy instalacji. Główne zastosowanie muf czarnych to instalacje centralnego ogrzewania (CO), gdzie temperatura wody przekracza 60°C oraz systemy grzewcze przemysłowe. W przeciwieństwie do muf ocynkowanych (które zaleca się stosować do 60°C), czarne kształtki wytrzymują temperatury do +120°C, co czyni je idealnym rozwiązaniem do instalacji wysokotemperaturowych.
Mufy czarne są elementem szerokiej oferty złączek czarnych, w skład której wchodzą również nyple, kolanka, trójniki i redukcje.
Parametry techniczne muf czarnych
Materiał i konstrukcja: Mufy czarne wykonane z żeliwa ciągliwego białego zgodnie z normą PN-EN 10242:1999. Struktura żeliwa zapewnia wysoką wytrzymałość mechaniczną i odporność na uderzenia, co jest kluczowe w instalacjach przemysłowych. Brak powłoki cynkowej sprawia, że mufy czarne są o 20–40% tańsze niż ocynkowane, ale wymagają dodatkowej ochrony antykorozyjnej w środowiskach wilgotnych.
Ciśnienie nominalne: PN25 bar (2,5 MPa) przy temperaturze 20°C. Wysokie ciśnienie robocze pozwala na zastosowanie w instalacjach grzewczych o podwyższonych parametrach oraz w systemach przemysłowych. W instalacjach sprężonego powietrza mufy czarne wytrzymują ciśnienie do 10 bar przy temperaturze pokojowej.
Temperatura robocza: Maksymalna temperatura pracy 120°C w instalacjach CO i systemach grzewczych. Minimalna temperatura -20°C zapewnia bezpieczeństwo w nieogrzewanych pomieszczeniach (piwnice, strychy, kotłownie zewnętrzne). W instalacjach przemysłowych możliwe jest krótkotrwałe (do 2 godzin) przekroczenie temperatury do 150°C, jednak standardowe zastosowanie to zakres -20°C do +120°C.
Typy muf i gwinty: Mufy dostępne w dwóch podstawowych typach: Mufy proste (jednakowe średnice na obu końcach, np. 1" × 1" – służą do przedłużania rurociągów, łączenia nypli, naprawy uszkodzonych odcinków) oraz Mufy redukcyjne (przejście między różnymi średnicami, np. 1" × 3/4", 1 1/4" × 1" – umożliwiają redukcję średnicy instalacji, dostosowanie do armatury o mniejszej średnicy, optymalizację przepływu). Wszystkie mufy posiadają obustronny gwint wewnętrzny WW zgodny z normą ISO 7/1 (gwint stożkowy) oraz ISO 228 (gwint walcowy, rzadziej stosowany).
Średnice nominalne: Mufy dostępne w zakresie DN10 (3/8"), DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1 1/4"), DN40 (1 1/2"), DN50 (2"). Najmniejsze średnice (DN10–DN15) stosowane do podłączeń grzejnikowych i instalacji wewnętrznych, większe średnice (DN32–DN50) do magistral, rozdzielaczy i instalacji przemysłowych. Mufy redukcyjne dostępne w popularnych kombinacjach: 1" × 3/4", 1 1/4" × 1", 1 1/2" × 1 1/4", 2" × 1 1/2".
Normy i certyfikaty: Produkt zgodny z normą PN-EN 10242:1999 (gwintowane łączniki rurowe z żeliwa ciągliwego do przesyłania cieczy, powietrza i palnych gazów). Posiadają znak budowlany potwierdzający zgodność z wymogami prawa budowlanego. Brak certyfikatu PZH dla wody pitnej – mufy czarne nie mogą być stosowane w instalacjach wody pitnej ze względu na ryzyko korozji i zanieczyszczenia wody. Gwarancja producenta: 2 lata w warunkach normalnej eksploatacji.
Zastosowania muf czarnych
1. Instalacje Centralnego Ogrzewania (CO)
Mufy czarne są głównym zastosowaniem w instalacjach CO, gdzie temperatura wody przekracza 60°C. W przeciwieństwie do muf ocynkowanych (które zaleca się stosować do 60°C), czarne kształtki wytrzymują do +120°C. Stosowane do:
• Przedłużania rurociągów (mufy proste – łączenie dwóch nypli lub rur gwintowanych)
• Redukcji średnicy instalacji (mufy redukcyjne – np. przejście z magistrali 1" do odgałęzienia 3/4")
• Naprawy uszkodzonych odcinków (wymiana przeciekającego połączenia bez konieczności spawania)
• Podłączania armatury (zawory, filtry, pompy) o różnych średnicach przyłączeniowych
W instalacjach CO zamkniętych (bez dostępu powietrza) korozja jest minimalna, więc mufy nie wymagają malowania. W systemach otwartych zalecane jest malowanie farbą antykorozyjną.
2. Systemy Grzewcze Przemysłowe
W instalacjach przemysłowych (kotłownie, ciepłownie, systemy parowe) mufy czarne zapewniają wysoką wytrzymałość na ciśnienie i temperaturę. Możliwość malowania po montażu pozwala na dostosowanie do kolorystyki instalacji oraz dodatkową ochronę przed korozją. Stosowane w połączeniu z nyplami czarnymi, kolankami czarnymi i trójnikami czarnymi do tworzenia rozbudowanych systemów rurociągów technologicznych.
3. Instalacje Sprężonego Powietrza
W instalacjach pneumatycznych (sprężone powietrze do 10 bar) mufy czarne zapewniają szczelne i trwałe połączenia przy przedłużaniu rurociągów lub redukcji średnicy. Brak kontaktu z wilgocią ogranicza ryzyko korozji, co wydłuża żywotność instalacji. Stosowane w warsztatach, zakładach produkcyjnych oraz stacjach paliw do dystrybucji sprężonego powietrza do narzędzi pneumatycznych i systemów sterowania.
4. Naprawy Awaryjne i Modernizacje
Mufy czarne są idealnym rozwiązaniem do szybkich napraw awaryjnych instalacji grzewczych. Możliwość montażu bez spawania sprawia, że naprawa przeciekającego połączenia może zostać wykonana w krótkim czasie bez konieczności zatrzymywania całej instalacji. W modernizacjach starych instalacji mufy redukcyjne pozwalają na dostosowanie średnicy rurociągów do nowych elementów armatury (zawory, filtry, pompy) bez konieczności wymiany całego odcinka instalacji.
Mufy proste vs Mufy redukcyjne – która opcja wybrać?
Mufy proste (jednakowe średnice):
• Zastosowanie: Przedłużanie rurociągów, łączenie nypli, naprawa uszkodzonych odcinków
• Zalety: Prosta konstrukcja, łatwy montaż, brak strat ciśnienia, możliwość wielokrotnego demontażu (po wymianie uszczelek)
• Przykłady: Mufa 1" × 1", Mufa 3/4" × 3/4", Mufa 1 1/4" × 1 1/4"
• Najlepsze zastosowanie: Przedłużanie odcinków instalacji, łączenie dwóch nypli w linii prostej, naprawy awaryjne
Mufy redukcyjne (różne średnice):
• Zastosowanie: Redukcja średnicy instalacji, dostosowanie do armatury o mniejszej średnicy, optymalizacja przepływu
• Zalety: Możliwość przejścia między różnymi średnicami bez konieczności stosowania dodatkowych kształtek, oszczędność miejsca, redukcja liczby połączeń (mniej potencjalnych miejsc nieszczelności)
• Wady: Niewielkie straty ciśnienia (~0,1–0,2 bar przy skoku jednej średnicy, np. 1" → 3/4"), wyższa cena niż mufy proste
• Przykłady: Mufa 1" × 3/4", Mufa 1 1/4" × 1", Mufa 1 1/2" × 1 1/4", Mufa 2" × 1 1/2"
• Najlepsze zastosowanie: Przejście z magistrali do odgałęzień, podłączanie armatury o mniejszej średnicy (zawory, filtry, pompy), optymalizacja średnicy rurociągów w różnych strefach instalacji
Zasada doboru:
• Jeśli średnice są jednakowe i nie ma potrzeby redukcji – wybierz mufy proste
• Jeśli potrzebujesz przejścia między różnymi średnicami – wybierz mufy redukcyjne (zamiast stosowania dwóch muf prostych + redukcji czarnej)
• W instalacjach o wysokich parametrach przepływu preferuj minimalną liczbę przejść redukcyjnych (każda redukcja to straty ciśnienia)
Ostrzeżenia i ograniczenia stosowania muf czarnych
❌ NIE stosować w instalacjach wody pitnej – brak certyfikatu PZH; ryzyko korozji i zanieczyszczenia wody; zalecane mufy ocynkowane z certyfikatem PZH lub mufy mosiężne.
❌ NIE stosować w CWU (ciepła woda użytkowa) – brak powłoki ochronnej; szybka korozja w kontakcie z wodą o podwyższonej temperaturze; alternatywa: mufy mosiężne lub mufy ocynkowane (do 55°C).
⚠️ Wymagają malowania po montażu – w instalacjach wilgotnych i zewnętrznych; farba antykorozyjna (np. chlorokauczukowa, epoksydowa, alkidowa); przygotowanie powierzchni: odtłuszczenie i usunięcie rdzy; nakładanie 2–3 warstw z przerwą 12–24h między warstwami.
⚠️ Montaż z uszczelniaczem – wymagane taśma PTFE lub konopie + pasta uszczelniająca na gwintach nypli/rur wkręcanych do mufy; NIE stosuj uszczelniaczy na gwint wewnętrzny mufy; test szczelności po montażu (ciśnienie testowe 1,5 × PN = 37,5 bar).
⚠️ Uwaga na kierunek montażu muf redukcyjnych – mufy redukcyjne mają określoną orientację (większa średnica → mniejsza średnica); nieprawidłowy montaż może prowadzić do zwiększonych strat ciśnienia lub trudności w dalszym prowadzeniu instalacji.
Porównanie: Mufy Czarne vs Ocynkowane vs Mosiężne
| Parametr | Mufy Czarne | Ocynkowane | Mosiężne |
|---|---|---|---|
| Materiał | Żeliwo ciągliwe | Żeliwo + cynk ~70 µm | Mosiądz CW617N |
| Ciśnienie max | 25 bar | 25 bar | 10 bar |
| Temperatura max | 120°C | 120°C | 100°C |
| Woda pitna (PZH) | ❌ NIE | ✓ TAK | ✓ TAK |
| C.O. (>70°C) | ✓ TAK (do 120°C) | ⚠️ Do 60°C | ✓ TAK (do 100°C) |
| C.W.U. (do 55°C) | ❌ NIE | ✓ TAK | ✓ TAK |
| Ochrona przed korozją | ❌ Wymaga malowania | ✓ Cynk ~70 µm | ✓ Naturalna odporność |
| Trwałość | 10–15 lat (z malowaniem) | 20–30 lat | 30–50 lat |
| Typy dostępne | Proste, Redukcyjne | Proste, Redukcyjne | Proste, Redukcyjne |
| Cena | Niska | Średnia (+20–40%) | Wysoka (+100–150%) |
| Najlepsze zastosowanie | CO, instalacje przemysłowe | Woda zimna, CWU | Woda pitna, CO |
Montaż muf czarnych – instrukcja krok po kroku
KROK 1: Przygotowanie gwintów
Oczyść gwinty nypli/rur z brudu, rdzy i starych uszczelek. Sprawdź stan gwintów – brak uszkodzeń, wgnieceń, rys. W razie potrzeby użyj szczotki drucianej lub kartacza do czyszczenia gwintów. Jeśli gwint jest uszkodzony, przywróć profil za pomocą narzynki (gwint zewnętrzny). Oczyść gwint wewnętrzny mufy szczotką drucianą lub sprężonym powietrzem.
KROK 2: Uszczelnianie gwintów
Na gwint zewnętrzny nypla/rury nałóż odpowiednią ilość taśmy PTFE (Teflon) zgodnie z kierunkiem wkręcania (w prawo – zgodnie z ruchem wskazówek zegara). Liczba zwojów zależy od średnicy:
• DN10 (3/8") – 4–6 zwojów taśmy
• DN15 (1/2") – 4–8 zwojów taśmy
• DN20 (3/4") – 5–9 zwojów taśmy
• DN25 (1") – 5–10 zwojów taśmy
• DN32 (1 1/4") – 8–12 zwojów taśmy
• DN40 (1 1/2") i większe – 10–12 zwojów taśmy
Alternatywa: konopie + pasta uszczelniająca (np. Loxeal, Marley) – stosowane w instalacjach wysokotemperaturowych (>100°C). NIE stosuj taśmy PTFE na gwint wewnętrzny mufy!
KROK 3: Montaż pierwszego nypla/rury
Wkręć pierwszy nypel/rurę do mufy ręcznie do momentu oporu (tzw. „dokręcenie ręczne"). Następnie dokręć kluczem płaskim lub rurowym o 1,5–2 obroty. NIE dokręcaj zbyt mocno – ryzyko pęknięcia gwintu lub uszkodzenia żeliwa. Zalecany moment dokręcania: DN10–DN20: 30–40 Nm; DN25–DN32: 50–70 Nm; DN40–DN50: 80–100 Nm.
KROK 4: Montaż drugiego nypla/rury
Uszczelnij gwint drugiego nypla/rury (zgodnie z KROK 2) i wkręć do drugiego końca mufy. Dokręć z tym samym momentem co pierwszy nypel. W przypadku muf redukcyjnych zwróć uwagę na kierunek montażu – większa średnica powinna być podłączona do magistrali, mniejsza do odgałęzienia.
KROK 5: Test szczelności
Napełnij instalację wodą lub powietrzem (ciśnienie testowe: 1,5 × PN = 37,5 bar dla PN25). Sprawdź połączenia pod kątem wycieków (piana mydlana, detektory wycieków, wizualna inspekcja). Test powinien trwać minimum 30 minut bez spadku ciśnienia. W razie nieszczelności: odkręć nypel, dodaj dodatkową warstwę PTFE i ponownie zamontuj.
KROK 6: Malowanie (w instalacjach wilgotnych)
Po zakończeniu montażu i testu szczelności pomaluj mufy farbą antykorozyjną (chlorokauczukowa, epoksydowa, alkidowa). Przygotowanie powierzchni: odtłuszczenie (np. acetonem lub benzyną ekstrakcyjną), usunięcie rdzy szczotką drucianą lub papierem ściernym. Nakładanie farby: 2–3 warstwy z przerwą 12–24h między warstwami. Malowanie zalecane szczególnie w instalacjach otwartych (z dostępem powietrza) oraz w pomieszczeniach o podwyższonej wilgotności.
Najczęstsze błędy przy montażu muf czarnych
❌ Za mało lub zbyt dużo PTFE – za mało: nieszczelność połączenia; zbyt dużo: pęknięcie gwintu przy dokręcaniu (szczególnie niebezpieczne w żeliwiu). Stosuj właściwą liczbę zwojów zgodnie z tabelą (DN10: 4–6 zwojów; DN15: 4–8 zwojów; DN20: 5–9 zwojów; DN25: 5–10 zwojów; DN32: 8–12 zwojów; DN40+: 10–12 zwojów).
❌ Nakładanie PTFE na gwint wewnętrzny mufy – taśma może przedostać się do instalacji i zatykać zawory, filtry, wodomierze. Zawsze uszczelniaj TYLKO gwint zewnętrzny nypla/rury.
❌ Zbyt mocne dokręcanie – ryzyko pęknięcia żeliwa (szczególnie przy DN40–DN50). Stosuj dynamometryczny klucz momentowy lub dokręcaj „uczuciowo" o 1,5–2 obroty po dokręceniu ręcznym.
❌ Nieprawidłowy kierunek montażu muf redukcyjnych – mufy redukcyjne mają określoną orientację (większa średnica → mniejsza średnica); nieprawidłowy montaż prowadzi do zwiększonych strat ciśnienia.
❌ Brak testu szczelności – wycieki mogą pojawić się po uruchomieniu instalacji, prowadząc do zalań i kosztownych napraw. Zawsze przeprowadzaj test ciśnieniowy przed zasypaniem/ukryciem instalacji.
❌ Brak malowania w instalacjach wilgotnych – szybka korozja i awarie. Mufy czarne w pomieszczeniach wilgotnych (piwnice, łazienki) bez malowania korodują w ciągu 6–12 miesięcy.
Inne złączki czarne w ofercie
Pełna oferta złączek czarnych obejmuje: Nyple Czarne (proste i długie), Kolanka Czarne (90° i 45°), Trójniki Czarne (równoprzelotowe i redukcyjne), Dwuzłączki Czarne (niple długie z nakrętką), Redukcje Czarne (WZ, WW, ZZ), Korki i Zaślepki Czarne, Przedłużki Czarne, Obejścia Czarne. Zobacz pełną kategorię: Złączki Czarne.
Najczęściej zadawane pytania (FAQ)
Czym różnią się mufy czarne od ocynkowanych i mosiężnych?
Mufy czarne to żeliwne kształtki bez powłoki ochronnej, przeznaczone głównie do instalacji centralnego ogrzewania (CO) i systemów przemysłowych. Główne różnice to:
Mufy czarne: Żeliwo bez cynku; brak certyfikatu PZH (woda pitna); wymagają malowania; CO do 120°C; instalacje przemysłowe; cena: niska; trwałość: 10–15 lat z malowaniem.
Mufy ocynkowane: Żeliwo + cynk ~70 µm; certyfikat PZH (woda pitna); nie wymagają malowania; CWU do 55°C; CO do 60°C; cena: średnia (+20–40%); trwałość: 20–30 lat.
Mufy mosiężne: Mosiądz CW617N; certyfikat PZH (woda pitna); naturalna odporność na korozję; CO do 100°C; cena: wysoka (+100–150%); trwałość: 30–50 lat.
Wybór: Mufy czarne – CO >60°C i instalacje przemysłowe; ocynkowane – woda zimna i CWU do 55°C; mosiężne – woda pitna i CO do 100°C.
Jak dobrać mufę czarną – prosta czy redukcyjna?
Mufy proste (jednakowe średnice):
• Zastosowanie: Przedłużanie rurociągów, łączenie nypli, naprawa uszkodzonych odcinków
• Zalety: Prosta konstrukcja, łatwy montaż, brak strat ciśnienia, możliwość wielokrotnego demontażu
• Przykłady: Mufa 1" × 1", Mufa 3/4" × 3/4", Mufa 1 1/4" × 1 1/4"
• Najlepsze zastosowanie: Przedłużanie odcinków instalacji, łączenie dwóch nypli w linii prostej, naprawy awaryjne
Mufy redukcyjne (różne średnice):
• Zastosowanie: Redukcja średnicy instalacji, dostosowanie do armatury o mniejszej średnicy, optymalizacja przepływu
• Zalety: Możliwość przejścia między różnymi średnicami bez dodatkowych kształtek, oszczędność miejsca, redukcja liczby połączeń
• Wady: Niewielkie straty ciśnienia (~0,1–0,2 bar przy skoku jednej średnicy), wyższa cena
• Przykłady: Mufa 1" × 3/4", Mufa 1 1/4" × 1", Mufa 1 1/2" × 1 1/4", Mufa 2" × 1 1/2"
• Najlepsze zastosowanie: Przejście z magistrali do odgałęzień, podłączanie armatury o mniejszej średnicy, optymalizacja średnicy rurociągów
Zasada doboru:
• Średnice jednakowe i brak potrzeby redukcji → mufy proste
• Przejście między różnymi średnicami → mufy redukcyjne (zamiast dwóch muf prostych + redukcji)
• Wysokie parametry przepływu → preferuj minimalną liczbę przejść redukcyjnych
Czy mufy czarne nadają się do instalacji wody pitnej?
❌ NIE, mufy czarne NIE nadają się do instalacji wody pitnej.
Przyczyny:
• Brak certyfikatu PZH (Państwowy Zakład Higieny) – wymagany dla kontaktu z wodą pitną.
• Brak powłoki ochronnej – żeliwo bez cynku koroduje w kontakcie z wodą, uwalniając tlenki żelaza (rdza) i zanieczyszczając wodę.
• Ryzyko zdrowotne – produkty korozji mogą powodować zmianę smaku, koloru i zapachu wody.
Alternatywy:
• Mufy ocynkowane z certyfikatem PZH – warstwa cynku ~70 µm zapewnia ochronę przed korozją; trwałość 20–30 lat; stosowane w wodzie zimnej i CWU do 55°C.
• Mufy mosiężne z certyfikatem PZH – mosiądz CW617N naturalnie odporny na korozję; trwałość 30–50 lat; stosowane w wodzie zimnej, CWU i CO do 100°C.
Czy mufy czarne nadają się do instalacji centralnego ogrzewania (CO)?
✓ TAK, mufy czarne są IDEALNE do instalacji centralnego ogrzewania (CO).
Dlaczego mufy czarne są najlepsze do CO?
• Wysoka temperatura robocza: Do +120°C – wytrzymują standardowe warunki pracy CO (temperatura zasilania 70–90°C).
• Wysoka wytrzymałość: PN25 bar (2,5 MPa) – odporne na wahania ciśnienia w instalacjach grzewczych.
• Brak degradacji: W przeciwieństwie do muf ocynkowanych (które zaleca się stosować do 60°C), czarne kształtki nie posiadają powłoki cynkowej, więc nie ma ryzyka jej degradacji przy wysokich temperaturach.
• Niska cena: O 20–40% tańsze niż ocynkowane; o 100–150% tańsze niż mosiężne – idealne do dużych instalacji CO.
Zastosowania w CO:
• Przedłużanie rurociągów (mufy proste – łączenie dwóch nypli lub rur gwintowanych)
• Redukcja średnicy instalacji (mufy redukcyjne – przejście z magistrali do odgałęzienia)
• Naprawa uszkodzonych odcinków (wymiana przeciekającego połączenia bez spawania)
• Podłączanie armatury (zawory, filtry, pompy) o różnych średnicach
⚠️ Ważne: W instalacjach CO zamkniętych (bez dostępu powietrza) korozja jest minimalna, więc mufy czarne nie wymagają malowania. W instalacjach otwartych lub wilgotnych zalecane jest malowanie farbą antykorozyjną po montażu.
Jak prawidłowo zamontować mufę czarną?
INSTRUKCJA MONTAŻU MUFY CZARNEJ (KROK PO KROKU):
KROK 1: Przygotowanie gwintów
Oczyść gwinty nypli/rur szczotką drucianą. Sprawdź stan gwintów – brak uszkodzeń, wgnieceń, rys. Oczyść gwint wewnętrzny mufy szczotką drucianą lub sprężonym powietrzem.
KROK 2: Uszczelnianie gwintów
Na gwint zewnętrzny nypla/rury nałóż odpowiednią ilość taśmy PTFE:
• DN10 (3/8") – 4–6 zwojów taśmy
• DN15 (1/2") – 4–8 zwojów taśmy
• DN20 (3/4") – 5–9 zwojów taśmy
• DN25 (1") – 5–10 zwojów taśmy
• DN32 (1 1/4") – 8–12 zwojów taśmy
• DN40 (1 1/2") i większe – 10–12 zwojów taśmy
Alternatywa: konopie + pasta uszczelniająca. NIE stosuj PTFE na gwint wewnętrzny mufy!
KROK 3: Montaż pierwszego nypla/rury
Wkręć pierwszy nypel/rurę do mufy ręcznie do momentu oporu. Następnie dokręć kluczem o 1,5–2 obroty. NIE dokręcaj zbyt mocno. Moment: DN10–DN20: 30–40 Nm; DN25–DN32: 50–70 Nm; DN40–DN50: 80–100 Nm.
KROK 4: Montaż drugiego nypla/rury
Uszczelnij gwint drugiego nypla/rury i wkręć do drugiego końca mufy. Dokręć z tym samym momentem. W przypadku muf redukcyjnych zwróć uwagę na kierunek montażu – większa średnica do magistrali, mniejsza do odgałęzienia.
KROK 5: Test szczelności
Napełnij instalację wodą lub powietrzem (ciśnienie testowe: 37,5 bar dla PN25). Sprawdź połączenia (piana mydlana, detektory wycieków). Test minimum 30 minut.
KROK 6: Malowanie (w instalacjach wilgotnych)
Pomaluj mufy farbą antykorozyjną (2–3 warstwy z przerwą 12–24h).
Czy mufy czarne nadają się do instalacji gazowych?
⚠️ Technicznie TAK, ale w praktyce zalecamy inne materiały.
Status normatywny:
Złączki czarne zgodne z normą PN-EN 10242:1999 są technicznie przeznaczone do przesyłania cieczy, powietrza i palnych gazów. Norma obejmuje zastosowanie w instalacjach gazowych przy ciśnieniu do 25 bar.
Przepisy polskie:
W Polsce Rozporządzenie Ministra Infrastruktury z 2002 r. oraz norma PN-EN 1775:2009 wskazują jako podstawowe materiały dla instalacji gazowych wewnątrz budynków:
• Stal – połączenia gwintowane lub spawanie (podstawowy materiał)
• Miedź – lutowanie twarde, złączki zaciskowe (za gazomierzem, w budynkach mieszkalnych)
• PE (polietylen) – tylko na zewnątrz budynku, przed gazomierzem, pod ziemią
Praktyka instalacyjna:
Instalatorzy gazowi w Polsce preferują stal gwintowaną lub spawaną oraz miedź za gazomierzem. Żeliwo jest rzadko stosowane w instalacjach gazowych ze względu na konserwatyzm branży i preferencje przepisów.
Rekomendacja:
Dla instalacji gazowych zalecamy konsultację z uprawnionym instalatorem gazowym oraz stosowanie materiałów zgodnych z lokalnymi przepisami technicznymi. Alternatywy do muf czarnych:
• Stal gwintowana – podstawowy materiał dla instalacji gazowych wewnątrz budynków
• Złączki mosiężne – miedź dopuszczona za gazomierzem, naturalna odporność na korozję
⚠️ Ważne: Każda instalacja gazowa wymaga testu szczelności, odbioru technicznego przez uprawnionego instalatora oraz zgłoszenia do Zakładu Gazowniczego.
