Czym są trójniki czarne gwintowane?

Trójniki czarne to kształtki żeliwne służące do rozgałęzienia rurociągów w instalacjach wodnych, grzewczych i przemysłowych. Określenie "czarne" odnosi się do braku powłoki ochronnej – w przeciwieństwie do trójników ocynkowanych, czarne kształtki nie posiadają warstwy cynku o grubości ~70 µm, co sprawia, że są bardziej podatne na korozję w instalacjach wilgotnych. Z tego powodu wymagają malowania po montażu lub stosowania w środowiskach suchych (zamknięte instalacje CO).

Trójniki występują w dwóch podstawowych wariantach konstrukcyjnych: równoprzelotowe (wszystkie trzy wyjścia mają tę samą średnicę, np. 1" × 1" × 1") oraz redukcyjne (jedno lub dwa wyjścia mają mniejszą średnicę, np. 1" × 1" × 3/4"). Redukcyjne trójniki umożliwiają podłączenie rur o różnych średnicach bez konieczności stosowania dodatkowych redukcji czarnych, co upraszcza montaż i obniża koszty instalacji. Główne zastosowanie trójników czarnych to instalacje centralnego ogrzewania (CO), gdzie temperatura wody przekracza 60°C oraz systemy grzewcze przemysłowe. W przeciwieństwie do trójników ocynkowanych (które zaleca się stosować do 60°C), czarne kształtki wytrzymują temperatury do +120°C, co czyni je idealnym rozwiązaniem do instalacji wysokotemperaturowych.

Trójniki czarne są elementem szerokiej oferty złączek czarnych, w skład której wchodzą również mufy, kolanka, nyple i redukcje.

Parametry techniczne trójników czarnych

Materiał i konstrukcja: Trójniki czarne wykonane z żeliwa ciągliwego białego zgodnie z normą PN-EN 10242:1999. Struktura żeliwa zapewnia wysoką wytrzymałość mechaniczną i odporność na uderzenia, co jest kluczowe w instalacjach przemysłowych. Brak powłoki cynkowej sprawia, że trójniki czarne są o 20–40% tańsze niż ocynkowane, ale wymagają dodatkowej ochrony antykorozyjnej w środowiskach wilgotnych.

Ciśnienie nominalne: PN25 bar (2,5 MPa) przy temperaturze 20°C. Wysokie ciśnienie robocze pozwala na zastosowanie w instalacjach grzewczych o podwyższonych parametrach oraz w systemach przemysłowych. W instalacjach sprężonego powietrza trójniki czarne wytrzymują ciśnienie do 10 bar przy temperaturze pokojowej.

Temperatura robocza: Maksymalna temperatura pracy 120°C w instalacjach CO i systemach grzewczych. Minimalna temperatura -20°C zapewnia bezpieczeństwo w nieogrzewanych pomieszczeniach (piwnice, strychy, kotłownie zewnętrzne). W instalacjach przemysłowych możliwe jest krótkotrwałe (do 2 godzin) przekroczenie temperatury do 150°C, jednak standardowe zastosowanie to zakres -20°C do +120°C.

Typy konstrukcyjne i gwinty: Trójniki dostępne w dwóch podstawowych wariantach: równoprzelotowe (wszystkie trzy wyjścia o tej samej średnicy, np. 1" × 1" × 1") oraz redukcyjne (jedno lub dwa wyjścia o mniejszej średnicy, np. 1" × 3/4" × 1"). Dostępne typy gwintów: WWW (gwint wewnętrzny na wszystkich trzech wyjściach – do łączenia z nyplami czarnymi lub rurami z gwintem zewnętrznym), ZZZ (gwint zewnętrzny na wszystkich wyjściach – do łączenia z mufami czarnymi lub elementami z gwintem wewnętrznym), WWZ (kombinacja gwintów wewnętrznych i zewnętrznych – uniwersalne rozwiązanie). Gwinty zgodne z normą ISO 7/1 (gwint stożkowy Rp) oraz ISO 228 (gwint walcowy G).

Średnice nominalne: Trójniki dostępne w zakresie DN10 (3/8"), DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1 1/4"), DN40 (1 1/2"), DN50 (2"). Najmniejsze średnice (DN10–DN15) stosowane do podłączeń grzejnikowych i odgałęzień instalacji wewnętrznych, większe średnice (DN32–DN50) do magistral, rozdzielaczy i instalacji przemysłowych.

Normy i certyfikaty: Produkt zgodny z normą PN-EN 10242:1999 (gwintowane łączniki rurowe z żeliwa ciągliwego do przesyłania cieczy, powietrza i palnych gazów). Posiadają znak budowlany potwierdzający zgodność z wymogami prawa budowlanego. Brak certyfikatu PZH dla wody pitnej – trójniki czarne nie mogą być stosowane w instalacjach wody pitnej ze względu na ryzyko korozji i zanieczyszczenia wody. Gwarancja producenta: 2 lata w warunkach normalnej eksploatacji.

Zastosowania trójników czarnych

1. Instalacje Centralnego Ogrzewania (CO)
Trójniki czarne są głównym zastosowaniem w instalacjach CO, gdzie temperatura wody przekracza 60°C. W przeciwieństwie do trójników ocynkowanych (które zaleca się stosować do 60°C), czarne kształtki wytrzymują do +120°C. Stosowane do:
• Budowy rozdzielaczy i magistral grzewczych (trójniki równoprzelotowe i redukcyjne w różnych kombinacjach)
• Tworzenia odgałęzień do grzejników i pionów instalacyjnych
• Rozbudowy istniejących instalacji CO (łatwy montaż bez spawania)
• Systemów grzewczych w budynkach wielorodzinnych i przemysłowych
W instalacjach CO zamkniętych (bez dostępu powietrza) korozja jest minimalna, więc trójniki nie wymagają malowania. W systemach otwartych zalecane jest malowanie farbą antykorozyjną.

2. Systemy Grzewcze Przemysłowe
W instalacjach przemysłowych (kotłownie, ciepłownie, systemy parowe) trójniki czarne zapewniają wysoką wytrzymałość na ciśnienie i temperaturę. Możliwość malowania po montażu pozwala na dostosowanie do kolorystyki instalacji oraz dodatkową ochronę przed korozją. Stosowane w połączeniu z nyplami czarnymi, mufami czarnymi, kolankami czarnymi do tworzenia rozbudowanych systemów rurociągów technologicznych.

3. Instalacje Sprężonego Powietrza
W instalacjach pneumatycznych (sprężone powietrze do 10 bar) trójniki czarne zapewniają szczelne i trwałe rozgałęzienia do dystrybucji powietrza. Brak kontaktu z wilgocią ogranicza ryzyko korozji, co wydłuża żywotność instalacji. Stosowane w warsztatach, zakładach produkcyjnych oraz stacjach paliw do dystrybucji sprężonego powietrza do narzędzi pneumatycznych i systemów sterowania.

4. Modernizacje i Rozbudowy Instalacji
Trójniki czarne (szczególnie redukcyjne) pozwalają na elastyczne rozbudowy istniejących instalacji bez konieczności spawania. Stosowane podczas modernizacji starych instalacji, dodawania nowych grzejników lub rozbudowy sieci rurociągów w budynkach przemysłowych. Możliwość montażu bez spawania sprawia, że są to idealne kształtki do napraw awaryjnych i szybkich rozbudów.

Trójniki równoprzelotowe vs redukcyjne – która opcja wybrać?

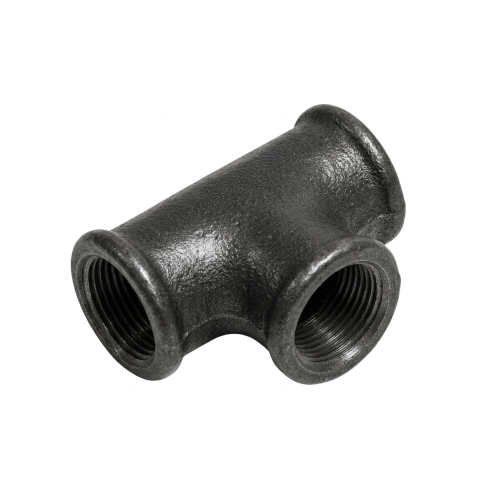

Trójniki równoprzelotowe (np. 1" × 1" × 1"):
• Zastosowanie: Rozgałęzienia o tej samej średnicy we wszystkich kierunkach (np. magistrale grzewcze, rozdzielacze o jednakowych średnicach wyjść)
• Zalety: Symetryczny przepływ, minimalne straty ciśnienia, prosta budowa, łatwy montaż
• Wady: Brak możliwości zmiany średnicy (wymagane dodatkowe redukcje czarne przy podłączeniu rury o innej średnicy)
• Najlepsze zastosowanie: Rozdzielacze grzewcze, magistrale o stałej średnicy, instalacje przemysłowe

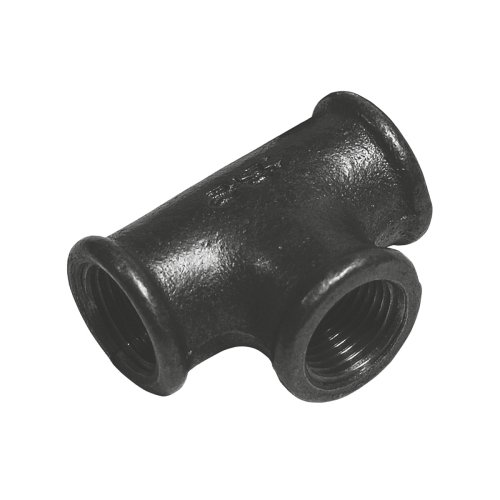

Trójniki redukcyjne (np. 1" × 3/4" × 1"):
• Zastosowanie: Rozgałęzienia z jednoczesną zmianą średnicy (np. główna magistrala 1", odgałęzienie do grzejnika 3/4")
• Zalety: Eliminują potrzebę stosowania dodatkowych redukcji, zmniejszają liczbę połączeń gwintowych (wyższe bezpieczeństwo), oszczędność miejsca i kosztów
• Wady: Nieznacznie wyższe straty ciśnienia w odgałęzieniu redukcyjnym, cena wyższa o 10–20% niż równoprzelotowe
• Najlepsze zastosowanie: Podłączenia grzejnikowe z głównej magistrali, odgałęzienia do mniejszych średnic, modernizacje instalacji

Zasada doboru:
• Jeśli wszystkie podłączane rury mają tę samą średnicę – wybierz trójnik równoprzelotowy
• Jeśli jedno z wyjść ma mniejszą średnicę (np. odgałęzienie do grzejnika) – wybierz trójnik redukcyjny
• Przed zakupem sprawdź dokładne oznaczenie średnic w karcie produktu – średnice podawane są w kolejności: wejście główne × wyjście boczne × wyjście główne

Ostrzeżenia i ograniczenia stosowania trójników czarnych

❌ NIE stosować w instalacjach wody pitnej – brak certyfikatu PZH; ryzyko korozji i zanieczyszczenia wody; zalecane trójniki ocynkowane z certyfikatem PZH lub trójniki mosiężne.

⚠️ Wymagają malowania po montażu – w instalacjach wilgotnych i zewnętrznych; farba antykorozyjna (np. chlorokauczukowa, epoksydowa, alkidowa); przygotowanie powierzchni: odtłuszczenie i usunięcie rdzy; nakładanie 2–3 warstw z przerwą 12–24h między warstwami.

⚠️ Montaż z uszczelniaczem – wymagane 4–12 zwojów taśmy PTFE (Teflon) lub konopie + pasta uszczelniająca; liczba zwojów zależy od średnicy: DN10 (3/8") – 4–6 zwojów; DN15 (1/2") – 4–8 zwojów; DN20 (3/4") – 5–9 zwojów; DN25 (1") – 5–10 zwojów; DN32 (1 1/4") – 8–12 zwojów; DN40 (1 1/2") i DN50 (2") – 10–12 zwojów.

⚠️ Uwaga na orientację montażu – trójniki mają określoną orientację wyjść (kierunek przepływu nie jest krytyczny, ale ważne jest prawidłowe dokręcenie gwintów i ustawienie wyjścia bocznego); nieprawidłowy montaż może prowadzić do nieszczelności lub trudności w dalszym prowadzeniu instalacji.

Porównanie: Trójniki Czarne vs Ocynkowane vs Mosiężne

Montaż trójników czarnych – instrukcja krok po kroku

KROK 1: Przygotowanie gwintów
Oczyść gwinty z brudu, rdzy i starych uszczelek. Sprawdź stan gwintów – brak uszkodzeń, wgnieceń, rys. W razie potrzeby użyj szczotki drucianej lub kartacza do czyszczenia gwintów. Jeśli gwint jest uszkodzony, przywróć profil za pomocą gwintownika (gwint wewnętrzny) lub narzynki (gwint zewnętrzny).

KROK 2: Planowanie orientacji
Przed uszczelnianiem sprawdź orientację trójnika – wkręć "na sucho" (bez uszczelniacza) i sprawdź, czy po dokręceniu wyjście boczne trójnika będzie ustawione w prawidłowym kierunku. Oznacz kredą lub flamastrem pozycję końcową. Odkręć trójnik i przejdź do uszczelniania.

KROK 3: Uszczelnianie gwintów
Na gwint zewnętrzny (jeśli trójnik ma gwint typu ZZZ lub WWZ) nałóż 4–12 zwojów taśmy PTFE (Teflon) zgodnie z kierunkiem wkręcania. Liczba zwojów zależy od średnicy: DN10 (3/8") – 4–6 zwojów; DN15 (1/2") – 4–8 zwojów; DN20 (3/4") – 5–9 zwojów; DN25 (1") – 5–10 zwojów; DN32 (1 1/4") – 8–12 zwojów; DN40 (1 1/2") i DN50 (2") – 10–12 zwojów. Alternatywa: konopie + pasta uszczelniająca. NIE stosuj taśmy PTFE na gwint wewnętrzny!

KROK 4: Montaż trójnika
Wkręć trójnik ręcznie do momentu oporu. Następnie dokręć kluczem płaskim lub kluczem nastawnym o 1,5–2 obroty, kontrolując jednocześnie orientację trójnika (zgodnie z oznaczeniem z kroku 2). NIE dokręcaj zbyt mocno – ryzyko pęknięcia gwintu lub korpusu trójnika. Moment dokręcania: DN10–DN20: 30–40 Nm; DN25–DN32: 50–70 Nm; DN40–DN50: 80–100 Nm.

KROK 5: Test szczelności
Napełnij instalację wodą lub powietrzem (ciśnienie testowe: 1,5 × PN = 37,5 bar dla PN25). Sprawdź połączenia pod kątem wycieków (piana mydlana, detektory wycieków). Test powinien trwać minimum 30 minut. W razie nieszczelności: odkręć trójnik, dodaj dodatkową warstwę PTFE i ponownie zamontuj.

KROK 6: Malowanie (w instalacjach wilgotnych)
Po zakończeniu montażu i testu szczelności pomaluj trójniki farbą antykorozyjną (chlorokauczukowa, epoksydowa, alkidowa). Przygotowanie powierzchni: odtłuszczenie, usunięcie rdzy. Nakładanie farby: 2–3 warstwy z przerwą 12–24h między warstwami.

Najczęstsze błędy przy montażu trójników czarnych

❌ Nieprawidłowa orientacja trójnika – wyjście boczne dokręcone w złym kierunku; rozwiązanie: planowanie orientacji "na sucho" przed uszczelnianiem (KROK 2).

❌ Za mało lub zbyt dużo PTFE – za mało: nieszczelność; zbyt dużo: pęknięcie gwintu. Stosuj zasadę: DN10 (3/8") – 4–6 zwojów; DN15 (1/2") – 4–8 zwojów; DN20 (3/4") – 5–9 zwojów; DN25 (1") – 5–10 zwojów; DN32 (1 1/4") – 8–12 zwojów; DN40–DN50 – 10–12 zwojów.

❌ Zbyt mocne dokręcanie – ryzyko pęknięcia żeliwa (szczególnie przy DN40–DN50). Stosuj klucz momentowy lub dokręcaj "uczuciowo" o 1,5–2 obroty.

❌ Brak testu szczelności – wycieki mogą pojawić się po uruchomieniu instalacji. Zawsze przeprowadzaj test ciśnieniowy przed zasypaniem/ukryciem instalacji.

❌ Brak malowania w instalacjach wilgotnych – szybka korozja i awarie. Trójniki czarne w pomieszczeniach wilgotnych (piwnice, łazienki, kotłownie) bez malowania korodują w ciągu 6–12 miesięcy.

❌ Stosowanie w instalacjach wody pitnej – brak certyfikatu PZH; ryzyko zanieczyszczenia wody. Stosuj wyłącznie trójniki ocynkowane z certyfikatem PZH lub mosiężne.
