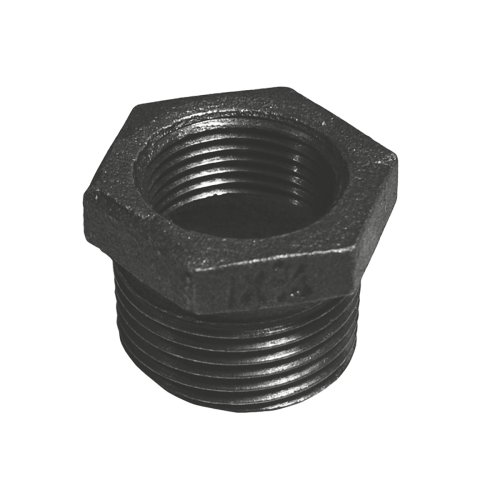

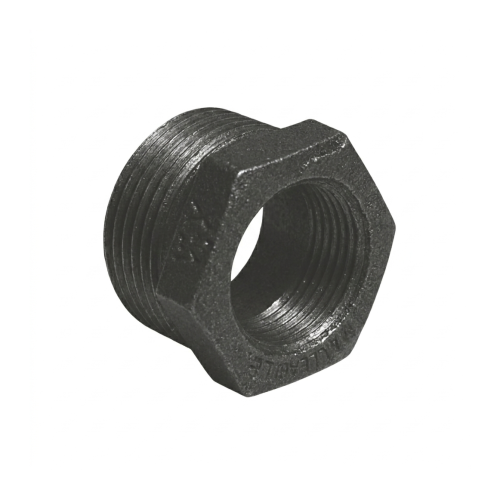

Czym są redukcje żeliwne czarne gwintowane GZ/GW?

Redukcje żeliwne czarne GZ/GW to żeliwne kształtki redukcyjne wykonane z żeliwa ciągliwego białego zgodnie z normą PN-EN 10242:1999, służące do redukcji średnic między elementami instalacji o różnych średnicach nominalnych. Oznaczenie "GZ/GW" określa typ gwintów: gwint zewnętrzny GZ na jednym końcu oraz gwint wewnętrzny GW na drugim końcu, co umożliwia bezpośrednie połączenie elementów bez dodatkowych muf lub nypli. Brak powłoki cynkowej sprawia, że redukcje żeliwne czarne są o 20–40% tańsze niż redukcje ocynkowane i bardziej odporne na wysokie temperatury (powyżej 60°C).

Redukcje żeliwne czarne stosuje się głównie w instalacjach CO wysokotemperaturowych (powyżej 60°C), instalacjach gazowych, parowych i przemysłowych, gdzie elementy ocynkowane ulegałyby szybkiej degradacji. Zakres temperatur: -20°C do +120°C (krótkotrwale do 150°C), ciśnienie robocze: 25 bar. Żeliwo ciągliwe zapewnia wysoką wytrzymałość mechaniczną (>360 MPa) i odporność na wibracje, szoki temperaturowe oraz obciążenia dynamiczne w instalacjach przemysłowych.

Parametry techniczne redukcji żeliwnych czarnych GZ/GW

Materiał: Żeliwo ciągliwe białe zgodnie z normą PN-EN 10242:1999. Konstrukcja: korpus stożkowy z gwintem GZ (większa średnica) i GW (mniejsza średnica) według norm ISO 7/1 (gwint stożkowy Rp) oraz ISO 228 (gwint walcowy G).

Ciśnienie nominalne: PN25 bar (2,5 MPa) przy 20°C. Wysokie ciśnienie robocze pozwala na zastosowanie w instalacjach grzewczych o podwyższonych parametrach, instalacjach parowych (para do 5 bar), systemach przemysłowych oraz instalacjach gazowych zgodnie z PN-EN 10242.

Temperatura robocza: -20°C do +120°C w trybie ciągłym; krótkotrwałe przekroczenie do 150°C (do 2h w instalacjach parowych). Żeliwo zachowuje stabilność strukturalną w całym zakresie bez ryzyka pęknięć lub utraty wytrzymałości.

Średnice nominalne: DN10 (3/8") do DN50 (2"). Najpopularniejsze kombinacje: DN20×DN15 (3/4"×1/2"), DN25×DN20 (1"×3/4"), DN32×DN25 (1¼"×1"), DN40×DN32 (1½"×1¼"), DN50×DN40 (2"×1½"). Gwinty ISO 7/1 (Rp) oraz ISO 228 (G).

Normy i certyfikaty: Zgodność z PN-EN 10242:1999, znak budowlany TAK, brak certyfikatu PZH (nie do wody pitnej). Gwarancja: 2 lata.

Zastosowania redukcji żeliwnych czarnych GZ/GW

1. Instalacje CO wysokotemperaturowe
Redukcje żeliwne czarne są podstawowym rozwiązaniem w instalacjach centralnego ogrzewania o temperaturach >60°C. Zastosowanie: redukcja magistrali grzewczej (DN32→DN25), podłączenie grzejników (DN25→DN15/DN20), podłączenie kolektorów, redukcja w pionach grzewczych budynków wielorodzinnych. W instalacjach CO zamkniętych korozja minimalna – nie wymagają malowania.

2. Instalacje gazowe
Zgodnie z normą PN-EN 10242:1999 dopuszczone do przesyłu palnych gazów przy ciśnieniu do 25 bar. Zastosowanie: redukcja magistrali gazowej, podłączenie odbiorników gazu (kuchenki DN15, kotły DN20), instalacje przemysłowe. ⚠️ Ważne: Przed zastosowaniem skonsultuj się z uprawnionym instalatorem gazowym oraz sprawdź wymagania lokalnego operatora sieci.

3. Instalacje parowe niskoprężne
Jedyne rozwiązanie gwintowe dla instalacji parowych (para do 5 bar, 150°C). Powłoka cynkowa w ocynkowanych ulega całkowitej degradacji w kontakcie z parą. Zastosowanie: redukcja w magistralach parowych, podłączenie wymienników ciepła, instalacje kondensatu.

4. Instalacje przemysłowe i modernizacja
Stosowane do redukcji średnic w instalacjach olejowych, sprężonego powietrza, gazów technicznych oraz modernizacji instalacji istniejących. Zalety: redukcja liczby elementów o 15–25%, oszczędność przestrzeni montażowej (30–50 mm), uproszczenie instalacji.

Typy redukcji żeliwnych – GZ/GW vs WW vs ZZ

GZ/GW (najpopularniejsze – 90% zastosowań): Gwint zewnętrzny GZ + gwint wewnętrzny GW. Bezpośrednie połączenie elementów o różnych średnicach. Idealne do instalacji CO, gazowych, parowych.

WW (rzadsze): Gwint wewnętrzny obustronnie. Do łączenia nypli/rur z gwintem zewnętrznym o różnych średnicach.

ZZ (najmniej popularne): Gwint zewnętrzny obustronnie. Do łączenia muf/trójników/zaworów o różnych średnicach.

Zasada doboru: Łączysz element WW z elementem GZ → wybierz GZ/GW. Łączysz dwa elementy GZ → wybierz WW. Łączysz dwa elementy WW → wybierz ZZ.

Dlaczego redukcje żeliwne czarne zamiast ocynkowanych?

✓ CO wysokotemperaturowe (>60°C): Powłoka cynkowa degraduje się w temp. >60°C. Redukcje żeliwne czarne wytrzymują do 120°C ciągłe + 150°C krótkotrwale.
✓ Instalacje parowe: Jedyne rozwiązanie gwintowe (cynk degraduje w kontakcie z parą).
✓ Instalacje gazowe: Tańsze o 20–40%, ochrona antykorozyjna niepotrzebna.
✓ Niższa cena: 2,19–12,86 PLN (20–40% taniej niż ocynkowane).

Ostrzeżenia i ograniczenia

❌ NIE stosować w instalacjach wody pitnej/CWU – brak certyfikatu PZH; zalecane redukcje ocynkowane z PZH.
⚠️ Malowanie w instalacjach wilgotnych – 2–3 warstwy farby antykorozyjnej; w zamkniętych (CO, gaz) niepotrzebne.
⚠️ Uszczelnianie: 4–12 zwojów taśmy PTFE lub konopie + pasta.

Porównanie: Redukcje Żeliwne Czarne vs Ocynkowane vs Mosiężne

Montaż redukcji żeliwnych czarnych – instrukcja

KROK 1: Oczyść gwinty z brudu, rdzy. Sprawdź stan (brak uszkodzeń).
KROK 2: Nałóż 4–12 zwojów taśmy PTFE na gwint GZ (większa średnica) zgodnie z kierunkiem wkręcania. Alternatywa: konopie + pasta.
KROK 3: Wkręć stronę GZ ręcznie do oporu, dokręć kluczem o 1,5–2 obroty. NIE dokręcaj zbyt mocno. Momenty: DN10–20: 20–30 Nm; DN25–32: 40–50 Nm; DN40–50: 60–80 Nm.
KROK 4: Test szczelności: 1,5×PN=37,5 bar przez min. 30 minut. Sprawdź wycieki pianą mydlaną (gaz) lub wzrokowo (woda/CO).
KROK 5: W instalacjach wilgotnych pomaluj farbą antykorozyjną (2–3 warstwy z przerwą 12–24h).

Najczęstsze błędy przy montażu

❌ Za mało/zbyt dużo PTFE – stosuj 4–12 zwojów zależnie od średnicy.
❌ Zbyt mocne dokręcanie – ryzyko pęknięcia gwintu żeliwnego.
❌ Brak testu szczelności – zawsze przeprowadzaj test 37,5 bar przez 30 min.
❌ Stosowanie w wodzie pitnej – brak PZH; używaj redukcji ocynkowanych.

Inne złączki żeliwne czarne w ofercie

Pełna oferta: Nyple Żeliwne, Mufy Żeliwne, Kolanka Żeliwne, Trójniki Żeliwne, Dwuzłączki Żeliwne, Korki i Zaślepki Żeliwne. Zobacz: Złączki Żeliwne Czarne.

Najczęściej zadawane pytania (FAQ)
