Redukcje Ocynkowane ZW DN15–DN65 | PN 25 Bar
Redukcje ocynkowane ZW (zewnętrzny/wewnętrzny) do łączenia elementów o różnych średnicach. Gwint zewnętrzny na większym końcu, wewnętrzny na mniejszym – przejście z większej średnicy Z na mniejszą W. Dostępne w zakresie DN15 (1/2") do DN65 (2 1/2"). Wykonane z żeliwa ciągliwego z ocynkowaniem ogniowym (~70 µm) zapewniającym ochronę przed korozją przez 20–30 lat. Ciśnienie maksymalne 25 bar, temperatura do 120°C, norma PN-EN 10242:1999. Certyfikat PZH dla wody pitnej. Idealne do instalacji wody zimnej i c.w.u. do ~55°C (krótkotrwale 70°C), c.o. do 60°C. Powyżej 60°C zalecane redukcje czarne lub mosiężne. Gwarancja 2 lata. ✓ Wysyłka 24h ✓ Pełen zakres średnic ✓ Dostępność na magazynie
Lista produktów
IDMAR Redukcja 1 1/2"x1/2" żeliwna GW/GW ocynkowane N4 GZ/GW (DN32xDN15)

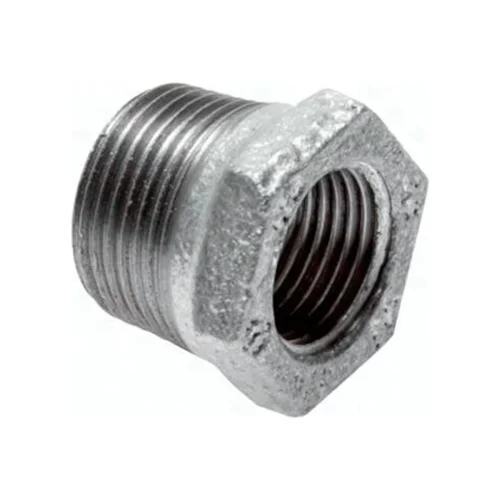

IDMAR Redukcja 1"x1/2" żeliwna gwint zewnętrzny/gwint wewnętrzny ocynkowane N4 GZ/GW (DN25xDN15)
Czym są redukcje ocynkowane ZW?
Redukcje ocynkowane ZW (oznaczenie: Zewnętrzny/Wewnętrzny) to kształtki żeliwne z gwintem zewnętrznym na większym końcu i wewnętrznym na mniejszym końcu, służące do łączenia elementów instalacji o różnych średnicach. W przeciwieństwie do muf redukcyjnych (WW), które mają oba gwinty wewnętrzne, redukcje ZW pozwalają na przejście z większej średnicy z gwintem zewnętrznym na mniejszą średnicę z gwintem wewnętrznym.
Przykładowe oznaczenia: 1"ZW×3/4" (gwint zewnętrzny 1" na większym końcu, wewnętrzny 3/4" na mniejszym). Pokryte warstwą ochronną cynku o grubości ~70 µm (metoda zanurzeniowa zgodnie z ISO 1461), która zapewnia 20–30 lat ochrony przed korozją. Redukcje ocynkowane ZW są elementem szerokiej oferty złączek ocynkowanych, w skład której wchodzą również kolanka, mufy, trójniki, nyple i dwuzłączki.
Parametry techniczne redukcji ocynkowanych ZW
• Materiał: Żeliwo ciągliwe (ductile iron)
• Warstwa ochronna: Cynk ~70 µm (ISO 1461)
• Norma produktu: PN-EN 10242:1999
• Ciśnienie maksymalne: 25 bar (2,5 MPa) przy +20°C
• Temperatura robocza: -10°C do +120°C
• Średnice nominalne: DN15 (1/2") – DN65 (2 1/2")
• Typ gwintów: ZW (zewnętrzny większy → wewnętrzny mniejszy) - ISO 228, ISO 7/1
• Przykładowe kombinacje: 3/4"ZW×1/2", 1"ZW×3/4", 1 1/4"ZW×1", 1 1/2"ZW×1 1/4", 2"ZW×1 1/2", 2 1/2"ZW×2"
• Certyfikaty: PZH (woda pitna), CE
• Gwarancja: 2 lata
Zastosowanie redukcji ocynkowanych ZW
✓ Instalacje wody zimnej – Certyfikat PZH dla wody pitnej, zarówno wewnątrz jak i na zewnątrz budynków (z izolacją w strefach przemarzania).
✓ Instalacje ciepłej wody użytkowej (c.w.u.) – Do temperatury ~55°C długotrwale, krótkotrwale do 70°C. Przy wyższych temperaturach zalecamy redukcje mosiężne.
⚠ WAŻNE: Zastosowanie w centralnym ogrzewaniu (c.o.)
Redukcje ocynkowane ZW można stosować w instalacjach c.o. maksymalnie do 60°C. Temperatura robocza powyżej 60°C prowadzi do stopniowej degradacji powłoki cynkowej i przyspieszonej korozji. W systemach c.o. o temperaturze >60°C zaleca się stosowanie redukcji czarnych lub mosiężnych.
✓ Przejścia między średnicami – Łączenie elementów z gwintem zewnętrznym (np. nypel, rura z gwintem Z) z elementami z gwintem wewnętrznym (np. mufa, kolanko) przy jednoczesnej redukcji średnicy.
✓ Podłączanie armatury – Zawory, filtry, manometry, wodomierze wymagające redukcji średnicy i połączenia gwintu Z z gwintem W.
✓ Modernizacje instalacji – Dostosowanie starych instalacji do nowych średnic bez wymiany całego odcinka.
✓ Naprawy awaryjne – Szybkie połączenie elementów o różnych średnicach bez konieczności spawania.
Różnica między redukcjami ZW, WW i ZZ
| Typ | Oznaczenie | Gwinty | Zastosowanie | Przykład |
|---|---|---|---|---|
| Redukcja ZW | Zewnętrzny/Wewnętrzny | Z większy → W mniejszy | Przejście z większej średnicy Z na mniejszą W | 1"ZW×3/4" |
| Mufa Redukcyjna (WW) | Wewnętrzny/Wewnętrzny | W na obu końcach | Łączenie nypli/rur Z z redukcją | 1"×3/4" |
| Nypel Redukcyjny (ZZ) | Zewnętrzny/Zewnętrzny | Z na obu końcach | Łączenie muf/kolanek W z redukcją | 3/4"×1/2" |
Kiedy wybrać redukcję ZW?
✓ Potrzebujesz przejścia z nypla lub rury z gwintem Z (większa średnica) na mufę lub kolanko z gwintem W (mniejsza średnica)
✓ Podłączasz rurę/nypel z większym gwintem Z do elementu z mniejszym gwintem W
✓ Montujesz zawór, filtr, wodomierz wymagający zmiany średnicy Z→W
✓ Naprawiasz instalację bez wymiany całego odcinka
Kiedy wybrać mufę redukcyjną WW?
✓ Łączysz dwa nyple (oba Z) z redukcją średnicy
✓ Łączysz dwie rury z gwintem zewnętrznym o różnych średnicach
→ Zobacz ofertę muf ocynkowanych
Kiedy wybrać nypel redukcyjny ZZ?
✓ Łączysz dwie mufy, kolanka lub trójniki (oba W) z redukcją średnicy
→ Zobacz ofertę nypli ocynkowanych
Montaż redukcji ocynkowanych ZW – poradnik krok po kroku
Krok 1: Przygotowanie
Dobierz odpowiednią redukcję ZW do swoich potrzeb – sprawdź średnice i typy gwintów elementów, które chcesz połączyć. Ważne: Upewnij się, która strona redukcji ma gwint zewnętrzny (Z – większa średnica), a która wewnętrzny (W – mniejsza średnica). Oczyść oba końce redukcji z zabrudzeń, pyłu, resztek starych uszczelek. Użyj szczotki drucianej lub narzędzia do czyszczenia gwintów.
Krok 2: Uszczelnianie gwintu zewnętrznego (Z)
Na gwint zewnętrzny (Z) redukcji (większy koniec) nawiń taśmę PTFE (teflon) zgodnie z kierunkiem gwintu (zgodnie z ruchem wskazówek zegara). Liczba zwojów zależy od średnicy:
• DN20 (3/4") – 7–9 zwojów taśmy
• DN25 (1") – 8–10 zwojów taśmy
• DN32 (1 1/4") – 9–11 zwojów taśmy
• DN40 (1 1/2") i większe – 10–12 zwojów taśmy
Krok 3: Montaż gwintu zewnętrznego (Z)
Wkręć gwint zewnętrzny (Z) redukcji w element z gwintem wewnętrznym (np. mufę, kolanko, trójnik, zawór). Ręcznie dokręć do oporu, następnie dokręć kluczem o 1,5–2 obroty. Unikaj przesadnego dokręcania – ryzyko pęknięcia żeliwa!
Krok 4: Uszczelnianie i montaż gwintu wewnętrznego (W)
Na gwint zewnętrzny drugiego elementu (np. nypel, rura z gwintem Z) nawiń taśmę PTFE (6–10 zwojów). Wkręć ten element w gwint wewnętrzny (W) redukcji (mniejszy koniec) – ręcznie do oporu, potem kluczem 1,5–2 obroty. Próba szczelności: napełnij instalację wodą i obserwuj przez 2–4 godziny pod ciśnieniem roboczym (lub testowym 1,5–2× wyższym).
⚠️ Najczęstsze błędy przy montażu redukcji ZW:
• Pomylenie gwintu Z z W – przed montażem sprawdź, która strona ma gwint zewnętrzny (Z – większa), a która wewnętrzny (W – mniejsza)
• Niewłaściwy dobór redukcji – sprawdź dokładnie średnice i typy gwintów przed zakupem
• Za mało taśmy PTFE – powoduje wycieki. W przypadku wątpliwości lepiej dodać 1–2 zwoje
• Za dużo taśmy PTFE – ryzyko pęknięcia elementu lub uszkodzenia gwintu
• Brak próby szczelności – zawsze testuj instalację przed zakryciem
Redukcje ocynkowane vs czarne vs mosiężne
| Cecha | Redukcje Ocynkowane | Redukcje Czarne | Redukcje Mosiężne |
|---|---|---|---|
| Materiał | Żeliwo + Cynk | Żeliwo | Mosiądz |
| Trwałość | 20–30 lat | 10–15 lat (tylko c.o.) | 30–50 lat |
| Woda pitna | ✓ TAK (PZH) | × NIE | ✓ TAK |
| C.W.U. (>55°C) | ⚠ Do 55°C (krótko do 70°C) | × NIE | ✓ TAK (do 100°C) |
| C.O. | ⚠ Do 60°C | ✓ TAK (do 120°C) | ✓ TAK (do 100°C) |
| Ciśnienie | 25 bar | 25 bar | 10 bar |
| Cena | $$ (średnia) | $ (niska) | $$$ (wysoka) |
| Gwarancja | 2 lata | 1 rok | 2–3 lata |
Inne typy elementów redukcyjnych
Szukasz innych sposobów na redukcję średnicy w instalacji? Sprawdź nasze kategorie:
• Nyple Ocynkowane – Redukcyjne ZZ (oba gwinty zewnętrzne)
• Mufy Ocynkowane – Redukcyjne WW (oba gwinty wewnętrzne)
• Trójniki Ocynkowane – Redukcyjne (różne średnice)
• Przedłużki Ocynkowane – Redukcyjne ZZ (oba gwinty zewnętrzne)
Najczęściej zadawane pytania (FAQ)
Redukcja ZW (zewnętrzny/wewnętrzny) ma gwint zewnętrzny na większym końcu i wewnętrzny na mniejszym – pozwala na przejście z większej średnicy Z na mniejszą W. Redukcja WW (mufa redukcyjna) ma oba gwinty wewnętrzne – łączy elementy z gwintem zewnętrznym (nyple, rury). Redukcja ZZ (nypel redukcyjny) ma oba gwinty zewnętrzne – łączy elementy z gwintem wewnętrznym (mufy, kolanka, trójniki). Wybór zależy od typów gwintów elementów, które chcesz połączyć. Musisz znać średnice i typy gwintów obu elementów, które chcesz połączyć. Redukcje ZW oznaczane są jako większa średnica ZW × mniejsza średnica, np. 1"ZW×3/4" (gwint zewnętrzny 1" na większym końcu, wewnętrzny 3/4" na mniejszym). Pamiętaj: gwint zewnętrzny (Z) redukcji wkręcamy w element z gwintem wewnętrznym, a w gwint wewnętrzny (W) redukcji wkręcamy element z gwintem zewnętrznym. Jeśli masz wątpliwości, skontaktuj się z nami – pomożemy w doborze. Tak, redukcje ocynkowane ZW posiadają certyfikat PZH (Państwowego Zakładu Higieny) potwierdzający ich bezpieczeństwo w kontakcie z wodą pitną. Warstwa cynku (~70 µm) nie wpływa negatywnie na jakość wody i spełnia wymogi normy PN-EN 10242:1999. Są doskonałym wyborem do instalacji zimnej wody oraz ciepłej wody użytkowej (CWU) do ~55°C (krótkotrwale do 70°C). Instrukcja montażu: ⚠ TYLKO DO 60°C. Redukcje ocynkowane ZW można stosować w instalacjach CO maksymalnie do 60°C. Temperatura robocza powyżej 60°C prowadzi do stopniowej degradacji warstwy cynku i przyspieszonej korozji. W systemach CO o temperaturze >60°C stosuj redukcje czarne żeliwne (bez cynku, odporność do +120°C) lub redukcje mosiężne (odporność do +100°C). Redukcje ocynkowane są idealne do instalacji zimnej wody oraz ciepłej wody użytkowej (CWU) do ~55°C (krótkotrwale do 70°C). Wybór zależy od typów gwintów elementów, które łączysz:1. Czym różni się redukcja ZW od redukcji WW i ZZ?
2. Jak dobrać redukcję ZW do mojej instalacji?
3. Czy redukcje ocynkowane ZW można stosować w instalacjach wody pitnej?
4. Jak prawidłowo zamontować redukcję ocynkowaną ZW?
KROK 1: Sprawdź, która strona redukcji ma gwint Z (zewnętrzny – większa średnica), a która W (wewnętrzny – mniejsza średnica).
KROK 2: Nawiń taśmę PTFE (7–12 zwojów) na gwint zewnętrzny (Z) redukcji zgodnie z kierunkiem ruchu wskazówek zegara.
KROK 3: Wkręć gwint Z redukcji w element z gwintem wewnętrznym (mufa, kolanko, zawór) – ręcznie do oporu, potem kluczem 1,5–2 obroty.
KROK 4: Nawiń taśmę PTFE na gwint zewnętrzny drugiego elementu (nypel, rura).
KROK 5: Wkręć ten element w gwint W redukcji – analogicznie.
KROK 6: Przeprowadź próbę szczelności – napełnij instalację wodą i obserwuj przez 2–4 godziny.5. Czy redukcje ocynkowane ZW nadają się do instalacji centralnego ogrzewania (CO)?
6. Kiedy wybrać redukcję ZW zamiast mufy redukcyjnej lub nypla redukcyjnego?
• Redukcja ZW → gdy łączysz element z większym gwintem zewnętrznym (Z) z elementem z mniejszym gwintem wewnętrznym (W). Przykład: nypel 1" + kolanko 3/4".
• Mufa redukcyjna (WW) → gdy łączysz dwa elementy z gwintem zewnętrznym (ZZ) z redukcją. Przykład: nypel 1" + nypel 3/4".
• Nypel redukcyjny (ZZ) → gdy łączysz dwa elementy z gwintem wewnętrznym (WW) z redukcją. Przykład: mufa 1" + mufa 3/4".
W razie wątpliwości sprawdź nasze mufy, nyple i inne złączki ocynkowane lub skontaktuj się z nami.
