Czym są korki i zaślepki żeliwne czarne gwintowane?

Korki i zaślepki żeliwne czarne to żeliwne elementy zamykające wykonane z żeliwa ciągliwego białego zgodnie z normą PN-EN 10242:1999, służące do trwałego lub tymczasowego zamknięcia gwintowanych otworów w instalacjach rurowych. Określenie "czarne" odnosi się do braku powłoki ochronnej – w przeciwieństwie do korków i zaślepek ocynkowanych, czarne elementy żeliwne nie posiadają warstwy cynku o grubości około 70 mikrometrów. Brak powłoki cynkowej jest celowym rozwiązaniem technicznym, ponieważ powłoka cynkowa degraduje się w temperaturach powyżej 60 stopni Celsjusza oraz w kontakcie z agresywnymi mediami takimi jak para wodna, gazy przemysłowe czy oleje techniczne.

Korki i zaślepki żeliwne czarne stosuje się głównie w instalacjach, gdzie elementy ocynkowane ulegałyby szybkiej degradacji, czyli w centralnym ogrzewaniu o wyższych temperaturach (powyżej 60°C), instalacjach gazowych, parowych, przemysłowych, a także do zamknięcia otworów w systemach transportu cieczy i gazów, gdy nie wymagana jest ochrona antykorozyjna (np. czarna woda procesowa, oleje przemysłowe, ciecze techniczne). Zakres temperatur pracy od minus 20 stopni Celsjusza do plus 120 stopni Celsjusza (możliwe krótkotrwałe przekroczenia do 150 stopni w instalacjach parowych), ciśnienie robocze do 25 bar (2,5 megapaskali). Struktura żeliwa ciągliwego zapewnia wysoką wytrzymałość mechaniczną i odporność na uderzenia, co jest kluczowe w instalacjach przemysłowych narażonych na wibracje, szoki temperaturowe i obciążenia dynamiczne.

Podstawowa różnica między korkami a zaślepkami żeliwnymi:
• Korki żeliwne czarne – posiadają gwint zewnętrzny (GZ) i są wkręcane bezpośrednio do otworów z gwintem wewnętrznym (np. wyjścia muf żeliwnych czarnych, trójników żeliwnych czarnych, zaworów odcinających, kolektorów grzewczych). Stosowane do trwałego zamknięcia nieużywanych wyjść w instalacji centralnego ogrzewania, punktów pomiarowych oraz ślepych końcówek magistral grzewczych.

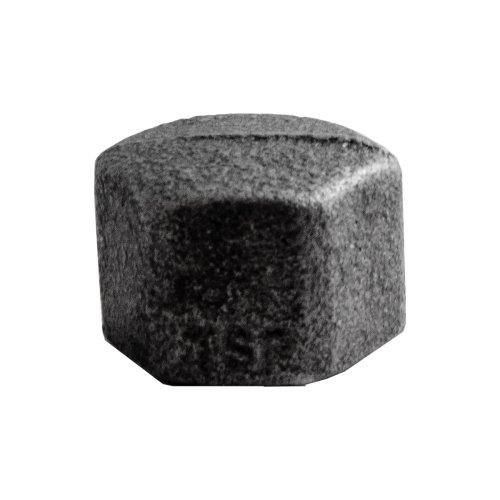

• Zaślepki żeliwne czarne – posiadają gwint wewnętrzny (WW) i są nakręcane na elementy z gwintem zewnętrznym (np. końcówki nypli żeliwnych czarnych, rur stalowych z gwintem, rurociągów prefabrykowanych). Stosowane do tymczasowego zamknięcia instalacji podczas prób szczelności, konserwacji okresowej, modernizacji lub transportu elementów rurowych.

Korki i zaślepki żeliwne czarne są elementem szerokiej oferty złączek żeliwnych czarnych, w skład której wchodzą również mufy żeliwne, kolanka żeliwne, nyple żeliwne, trójniki żeliwne, dwuzłączki żeliwne oraz redukcje żeliwne.

Parametry techniczne korków i zaślepek żeliwnych czarnych

Materiał i konstrukcja: Korki i zaślepki żeliwne czarne wykonane z żeliwa ciągliwego białego zgodnie z normą PN-EN 10242:1999 (gwintowane łączniki rurowe z żeliwa ciągliwego do przesyłania cieczy, powietrza i palnych gazów). Struktura żeliwa ciągliwego zapewnia wysoką wytrzymałość mechaniczną (wytrzymałość na rozciąganie powyżej 360 megapaskali) i odporność na uderzenia, co jest kluczowe w instalacjach przemysłowych narażonych na wibracje, szoki temperaturowe oraz obciążenia dynamiczne. Brak powłoki cynkowej sprawia, że korki i zaślepki żeliwne czarne są o 20 do 40 procent tańsze niż ocynkowane, a jednocześnie bardziej odporne na wysokie temperatury (powyżej 60 stopni Celsjusza powłoka cynkowa w elementach ocynkowanych ulega degradacji, tracąc właściwości ochronne). Konstrukcja: korpus pełny z gwintem zewnętrznym (korki) lub pierścieniowy z gwintem wewnętrznym (zaślepki) zgodny z normą ISO 7/1 (gwint stożkowy Rp) oraz ISO 228 (gwint walcowy G).

Ciśnienie nominalne: PN25 bar (2,5 megapaskali) przy temperaturze 20 stopni Celsjusza. Wysokie ciśnienie robocze pozwala na zastosowanie w instalacjach grzewczych o podwyższonych parametrach (kotły wysokotemperaturowe, instalacje przemysłowe), instalacjach parowych (para nasycona do 5 bar), systemach przemysłowych (oleje hydrauliczne, ciecze chłodząco-smarujące) oraz instalacjach gazowych zgodnie z normą PN-EN 10242. W instalacjach sprężonego powietrza korki i zaślepki żeliwne czarne wytrzymują ciśnienie do 10 bar przy temperaturze pokojowej bez ryzyka uszkodzenia lub nieszczelności.

Temperatura robocza: Zakres temperatur pracy od minus 20 stopni Celsjusza do plus 120 stopni Celsjusza w trybie ciągłym. Minimalna temperatura minus 20 stopni Celsjusza zapewnia bezpieczeństwo w nieogrzewanych pomieszczeniach (piwnice, strychy, kotłownie zewnętrzne, pomieszczenia techniczne). W instalacjach przemysłowych i parowych możliwe jest krótkotrwałe przekroczenie temperatury do 150 stopni Celsjusza (do 2 godzin), co czyni korki i zaślepki żeliwne czarne idealnym rozwiązaniem do instalacji parowych, kotłowni przemysłowych oraz systemów grzewczych wysokotemperaturowych (temperatura zasilania 80 do 90 stopni Celsjusza). Żeliwo ciągliwe zachowuje stabilność strukturalną w całym zakresie temperatur roboczych bez ryzyka pęknięć, odkształceń lub utraty wytrzymałości mechanicznej.

Typy konstrukcyjne korków i zaślepek żeliwnych:
• Korki żeliwne czarne z gwintem zewnętrznym (GZ) – wkręcane bezpośrednio do otworów z gwintem wewnętrznym; dostępne w wersji standardowej (korpus pełny) oraz z łbem sześciokątnym (ułatwienie montażu i demontażu kluczem płaskim lub nasadowym).

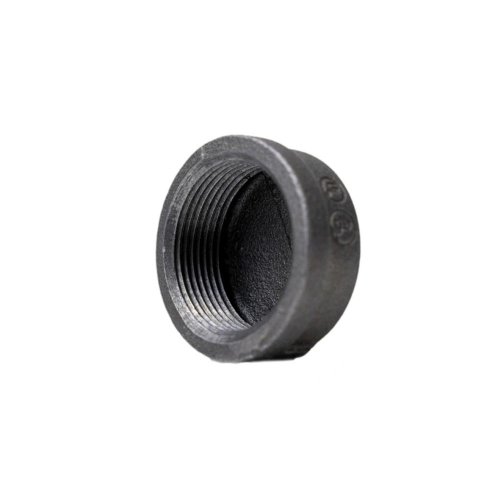

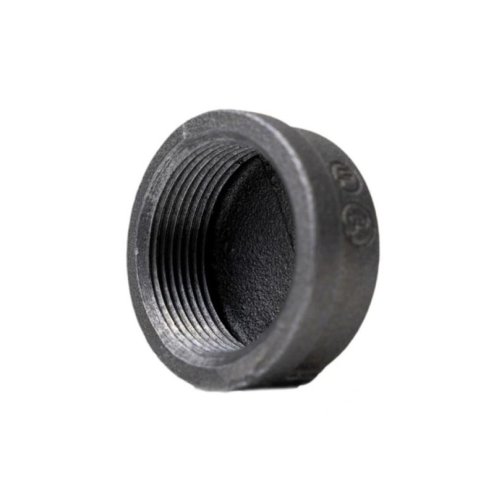

• Zaślepki żeliwne czarne z gwintem wewnętrznym (WW) – nakręcane na elementy z gwintem zewnętrznym; dostępne w wersji standardowej (korpus pierścieniowy) oraz z łbem sześciokątnym dla łatwiejszego montażu.
• Korki żeliwne czarne z gniazdem kwadratowym (1/4" lub 1/2") – stosowane jako punkty pomiarowe w instalacjach CO, parowych i przemysłowych (montaż manometrów, termometrów, czujników ciśnienia i temperatury); możliwość szybkiego demontażu bez uszkodzenia gwintu przy użyciu odpowiedniego klucza nasadowego.

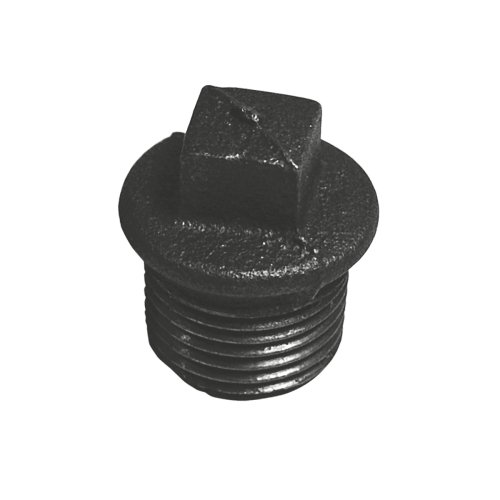

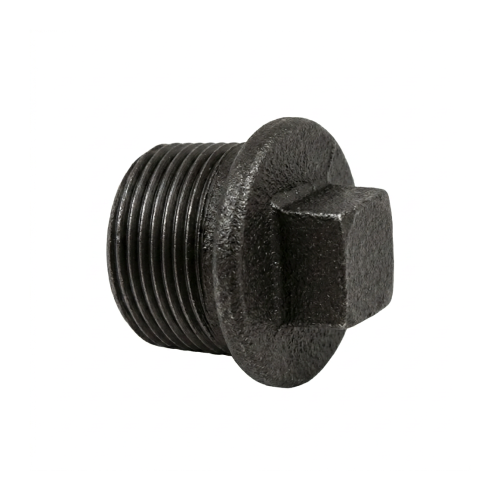

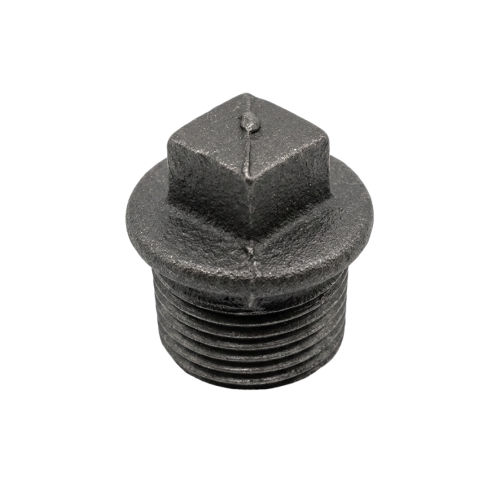

• Korki żeliwne czarne z obrzeżem – wersja z powiększonym łbem zapobiegającym całkowitemu wkręceniu korka do wnętrza otworu; ułatwienie późniejszego demontażu w trudno dostępnych miejscach.

Średnice nominalne: Korki i zaślepki żeliwne czarne dostępne w zakresie DN10 (3/8 cala), DN15 (1/2 cala), DN20 (3/4 cala), DN25 (1 cal), DN32 (1 i 1/4 cala), DN40 (1 i 1/2 cala), DN50 (2 cale). Najmniejsze średnice (DN10 do DN15) stosowane do zamknięcia wyjść w trójnikach żeliwnych i mufach żeliwnych, większe średnice (DN32 do DN50) do zamknięcia magistral, kolektorów i instalacji przemysłowych. Gwinty zgodne z normą ISO 7/1 (gwint stożkowy Rp dla szczelnego połączenia bez uszczelek dodatkowych) oraz ISO 228 (gwint walcowy G z uszczelnieniem na tarczy taśmą PTFE lub konopie).

Normy i certyfikaty: Produkt zgodny z normą PN-EN 10242:1999 (gwintowane łączniki rurowe z żeliwa ciągliwego do przesyłania cieczy, powietrza i palnych gazów). Posiadają znak budowlany potwierdzający zgodność z wymogami prawa budowlanego w zakresie wyrobów budowlanych stosowanych w instalacjach sanitarnych i grzewczych. Brak certyfikatu PZH dla wody pitnej – korki i zaślepki żeliwne czarne nie mogą być stosowane w instalacjach wody pitnej ani ciepłej wody użytkowej ze względu na ryzyko korozji i zanieczyszczenia wody produktami korozji (tlenki żelaza, osady). Do instalacji wody pitnej zalecane są korki i zaślepki ocynkowane z certyfikatem PZH lub elementy mosiężne. Gwarancja producenta: 2 lata w warunkach normalnej eksploatacji zgodnie z przeznaczeniem i parametrami technicznymi.

Zastosowania korków i zaślepek żeliwnych czarnych

1. Zamknięcie nieużywanych wyjść w instalacjach CO wysokotemperaturowych
Korki żeliwne czarne są podstawowym rozwiązaniem do zamknięcia nieużywanych wyjść w instalacjach centralnego ogrzewania o temperaturach powyżej 60 stopni Celsjusza, gdzie elementy ocynkowane ulegałyby szybkiej degradacji. Zastosowanie w następujących lokalizacjach: zamknięcie nieużywanych wyjść w trójnikach żeliwnych czarnych i mufach żeliwnych czarnych (np. rezerwa na przyszłe podłączenia grzejników, odbiory do dodatkowych pomieszczeń); zamknięcie wyjść w kolektorach i rozdzielaczach grzewczych (rezerwa na przyszłe pętle grzewcze); zamknięcie końców magistral grzewczych (ślepe końcówki instalacji); zamknięcie wyjść w zaworach kulowych i zaworach odcinających (np. wyjście odpowietrznika automatycznego, kranu spustowego, zaworu bezpieczeństwa). W instalacjach CO zamkniętych (bez dostępu powietrza atmosferycznego) korozja jest minimalna, więc korki żeliwne nie wymagają dodatkowego malowania ochronnego.

2. Próby szczelności i konserwacja instalacji
Zaślepki żeliwne czarne stosuje się do tymczasowego zamknięcia instalacji podczas prób szczelności, konserwacji okresowej lub prac serwisowych i modernizacyjnych: próby szczelności instalacji przed uruchomieniem (zamknięcie końców rur podczas napełniania i testowania ciśnieniem 1,5 razy PN równym 37,5 bar przez minimum 30 minut); konserwacja okresowa (zamknięcie odcinków instalacji podczas wymiany elementów, płukania chemicznego, dezynfekcji, usuwania osadów); sezonowe wyłączanie odcinków instalacji (np. zamknięcie instalacji grzejników w pomieszczeniach nieużytkowanych zimą, zamknięcie odgałęzień do budynków gospodarczych); transport rurociągów prefabrykowanych (zabezpieczenie końców rur przed zanieczyszczeniem, uszkodzeniem gwintów oraz wnikaniem wilgoci podczas transportu i składowania na placu budowy).

3. Instalacje gazowe zgodnie z normą PN-EN 10242
Zgodnie z normą PN-EN 10242:1999, korki i zaślepki żeliwne są technicznie dopuszczone do przesyłu palnych gazów przy ciśnieniu do 25 bar. Stosowane w następujących zastosowaniach gazowych: zamknięcie nieużywanych wyjść w instalacjach gazu ziemnego (np. rezerwa na przyszłe podłączenia odbiorników gazu takich jak kuchenki, piece gazowe, kotły gazowe); zamknięcie instalacji gazowych podczas konserwacji, przeglądów technicznych okresowych, wymiany liczników gazu, modernizacji instalacji; zabezpieczenie końców rur gazowych podczas transportu i składowania prefabrykatów instalacyjnych; zamknięcie punktów pomiarowych w instalacjach gazowych (gniazda pod manometry ciśnienia gazu). ⚠️ Ważne ostrzeżenie: Przed zastosowaniem korków i zaślepek żeliwnych czarnych w instalacjach gazowych wewnątrz budynków należy bezwzględnie skonsultować się z uprawnionym instalatorem gazowym posiadającym aktualne uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń gazowych oraz sprawdzić wymagania lokalnego operatora sieci gazowej dotyczące dopuszczalnych materiałów i elementów instalacyjnych.

4. Instalacje parowe niskoprężne
Korki i zaślepki żeliwne czarne są jedynym rozwiązaniem gwintowym dla instalacji parowych niskoprężnych (para nasycona do 5 bar, temperatura do 150 stopni Celsjusza). Powłoka cynkowa w elementach ocynkowanych ulega całkowitej degradacji w kontakcie z parą wodną, dlatego stosowanie czarnych elementów żeliwnych jest obligatoryjne. Zastosowanie w instalacjach parowych: zamknięcie nieużywanych wyjść w kolektorach parowych i rozdzielaczach pary; zamknięcie końców rurociągów parowych (ślepe końcówki magistral parowych w kotłowniach przemysłowych); punkty pomiarowe w instalacjach parowych (korki żeliwne z gniazdem kwadratowym pod manometry ciśnienia pary, termometry kontaktowe, czujniki ciśnienia i temperatury); zamknięcie wyjść w zaworach redukcyjnych, zaworach bezpieczeństwa, separatorach kondensatu.

5. Instalacje przemysłowe (oleje, ciecze techniczne, gazy techniczne)
Korki i zaślepki żeliwne czarne stosuje się do zamknięcia otworów w instalacjach przemysłowych transportujących oleje, ciecze techniczne i gazy, gdy nie wymagana jest ochrona antykorozyjna: instalacje olejowe (oleje hydrauliczne, oleje przekładniowe, oleje techniczne, oleje smarujące) – olej tworzy warstwę ochronną na powierzchni żeliwa, zapobiegając korozji atmosferycznej i wodnej; instalacje cieczy chłodząco-smarujących w obrabiarkach, maszynach przemysłowych, liniach produkcyjnych; instalacje sprężonego powietrza (zamknięcie nieużywanych wyjść w rozdzielaczach pneumatycznych, kolektorach sprężonego powietrza); instalacje gazów technicznych (azot, argon, dwutlenek węgla techniczny, powietrze techniczne). W instalacjach olejowych żeliwo jest preferowane ze względu na kompatybilność chemiczną z olejami mineralnymi i syntetycznymi oraz brak ryzyka uwalniania cynku do oleju (problem występujący w elementach ocynkowanych).

6. Punkty pomiarowe w instalacjach CO, parowych i przemysłowych
Korki żeliwne czarne z gniazdem kwadratowym (1/4 cala lub 1/2 cala) stosuje się jako punkty pomiarowe w instalacjach centralnego ogrzewania, parowych i przemysłowych: montaż manometrów (pomiar ciśnienia roboczego w instalacji, weryfikacja prawidłowości działania pomp obiegowych, zaworów bezpieczeństwa); montaż termometrów kontaktowych (pomiar temperatury czynnika grzewczego, kontrola parametrów pracy kotłów i wymienników ciepła); montaż czujników ciśnienia i temperatury (automatyka regulacji, systemy monitoringu parametrów pracy, zabezpieczenia awaryjne); możliwość szybkiego demontażu korka i montażu przyrządu pomiarowego bez uszkodzenia gwintu przy użyciu odpowiedniego klucza nasadowego (klucz sześciokątny lub kluczyk czworokątny).

Korki vs Zaślepki – która opcja wybrać?

Korki żeliwne czarne (gwint zewnętrzny GZ):
• Zastosowanie: Trwałe zamknięcie otworów z gwintem wewnętrznym (wyjścia muf żeliwnych, trójników żeliwnych, zaworów odcinających, kolektorów grzewczych, rozdzielaczy).
• Zalety: Mocne zamknięcie zapewniające wysoką szczelność; trudniejsze przypadkowe odkręcenie podczas eksploatacji; możliwość montażu korka z łbem sześciokątnym umożliwiającego łatwy demontaż kluczem płaskim lub nasadowym; dostępność wersji z obrzeżem zapobiegającej całkowitemu wkręceniu; wersje z gniazdem kwadratowym jako punkty pomiarowe.
• Wady: Wymaga klucza do montażu i demontażu (nie da się dokręcić ręcznie bez narzędzi); ryzyko uszkodzenia gwintu przy zbyt mocnym dokręceniu.
• Najlepsze zastosowanie: Nieużywane wyjścia w trójnikach, mufach, kolektorach, zaworach (trwałe zamknięcie); punkty pomiarowe w instalacjach (korki z gniazdem kwadratowym pod manometry, termometry, czujniki); ślepe końcówki magistral grzewczych i parowych.

Zaślepki żeliwne czarne (gwint wewnętrzny WW):
• Zastosowanie: Tymczasowe zamknięcie elementów z gwintem zewnętrznym (końcówki nypli żeliwnych, rur stalowych z gwintem, rurociągów prefabrykowanych, końców magistral podczas prób szczelności).
• Zalety: Łatwy montaż i demontaż (możliwość dokręcenia ręcznie lub niewielkim kluczem); idealne do prób szczelności i konserwacji okresowej wymagającej wielokrotnego demontażu; możliwość szybkiego zabezpieczenia końców rur podczas transportu; dostępność wersji okrągłych (większa powierzchnia docisku, lepsza szczelność).
• Wady: Mniej odporne na przypadkowe odkręcenie niż korki (szczególnie w instalacjach narażonych na wibracje); mniejsza powierzchnia gwintu może ograniczać wytrzymałość połączenia przy bardzo wysokich ciśnieniach.
• Najlepsze zastosowanie: Próby szczelności instalacji przed uruchomieniem (tymczasowe zamknięcie końców rur); konserwacja okresowa wymagająca wielokrotnego montażu i demontażu; sezonowe wyłączanie odcinków instalacji; transport i składowanie rurociągów prefabrykowanych (zabezpieczenie końców rur).

Zasada doboru korków i zaślepek żeliwnych:
• Jeśli chcesz trwale zamknąć otwór z gwintem wewnętrznym (np. nieużywane wyjście w trójniku żeliwnym, wyjście w zaworze, otwór w kolektorze grzewczym) – wybierz korek żeliwny czarny.
• Jeśli chcesz tymczasowo zamknąć element z gwintem zewnętrznym (np. koniec rury podczas próby szczelności, koniec nypla podczas konserwacji) – wybierz zaślepkę żeliwną czarną.
• Jeśli potrzebujesz punktu pomiarowego w instalacji (manometr, termometr, czujnik ciśnienia) – wybierz korek żeliwny czarny z gniazdem kwadratowym 1/4 cala lub 1/2 cala.
• Jeśli instalacja narażona jest na wibracje lub wstrząsy (instalacje przemysłowe, bliskość maszyn) – preferuj korki żeliwne z łbem sześciokątnym umożliwiające mocniejsze dokręcenie kluczem nasadowym.

Dlaczego korki i zaślepki żeliwne czarne zamiast ocynkowanych?

Kluczowa różnica: degradacja powłoki cynkowej w wysokich temperaturach i agresywnych mediach.

✓ Instalacje CO wysokotemperaturowe (powyżej 60 stopni Celsjusza): Powłoka cynkowa w elementach ocynkowanych ulega degradacji w temperaturach powyżej 60 stopni Celsjusza, tracąc właściwości ochronne i ulegając odwarstwieniu. W instalacjach centralnego ogrzewania o temperaturze zasilania 80 do 90 stopni Celsjusza elementy ocynkowane korodują szybciej niż żeliwne czarne. Korki i zaślepki żeliwne czarne wytrzymują temperatury do 120 stopni Celsjusza w trybie ciągłym oraz do 150 stopni Celsjusza krótkotrwale bez jakiejkolwiek degradacji strukturalnej. Żeliwo ciągliwe zachowuje pełną wytrzymałość mechaniczną w całym zakresie temperatur roboczych, podczas gdy powłoka cynkowa w elementach ocynkowanych tworzy warstwę tlenków cynku powodujących utratę szczelności i pogorszenie parametrów hydraulicznych instalacji.

✓ Instalacje parowe: Powłoka cynkowa ulega całkowitej degradacji w kontakcie z parą wodną nasyconą. Para wodna w temperaturze powyżej 100 stopni Celsjusza reaguje z cynkiem, tworząc tlenki i wodorotlenki cynku, które odwarstwiają się od powierzchni żeliwa, powodując utratę ochrony antykorozyjnej oraz zanieczyszczenie pary metalami ciężkimi. Korki i zaślepki żeliwne czarne są jedynym rozwiązaniem gwintowym dla instalacji parowych niskoprężnych (para nasycona do 5 bar, temperatura do 150 stopni Celsjusza). W instalacjach parowych stosowanie elementów ocynkowanych jest niedopuszczalne ze względów technicznych i bezpieczeństwa eksploatacji.

✓ Instalacje gazowe: W instalacjach gazowych nie ma kontaktu z wodą, więc ochrona antykorozyjna w postaci powłoki cynkowej nie jest wymagana. Gaz ziemny (metan) jest chemicznie obojętny wobec żeliwa i nie powoduje korozji w normalnych warunkach eksploatacji. Korki i zaślepki żeliwne czarne są tańsze o 20 do 40 procent niż ocynkowane przy zachowaniu identycznych parametrów technicznych (ciśnienie robocze, wytrzymałość mechaniczna, zgodność z normą PN-EN 10242). Stosowanie żeliwnych elementów czarnych w instalacjach gazowych jest rozwiązaniem ekonomicznym i technicznie uzasadnionym.

✓ Transport olejów i cieczy technicznych: Oleje mineralne i syntetyczne tworzą warstwę ochronną na powierzchni żeliwa, zapobiegając korozji atmosferycznej i wodnej. Powłoka cynkowa w elementach ocynkowanych jest zbędna i może się uwalniać do oleju w wyniku reakcji chemicznych, zanieczyszczając olej związkami cynku oraz pogorsza właściwości smarne oleju. W instalacjach olejowych żeliwo czarne jest materiałem preferowanym ze względu na kompatybilność chemiczną z olejami mineralnymi i syntetycznymi, brak ryzyka zanieczyszczenia oleju metalami ciężkimi oraz niższą cenę w porównaniu z elementami ocynkowanymi.

✓ Niższa cena: Korki i zaślepki żeliwne czarne są o 20 do 40 procent tańsze niż ocynkowane, co ma istotne znaczenie przy dużych instalacjach (budynki wielorodzinne, zakłady przemysłowe, osiedla mieszkaniowe, obiekty użyteczności publicznej). Dla inwestycji o dużej liczbie punktów zamknięcia (np. rezerwa na przyszłe przyłącza w trójnikach i mufach) oszczędność kosztów może wynosić kilkaset do kilku tysięcy złotych przy zachowaniu pełnej funkcjonalności technicznej i bezpieczeństwa eksploatacji.

Ostrzeżenia i ograniczenia stosowania korków i zaślepek żeliwnych czarnych

❌ NIE stosować w instalacjach wody pitnej – korki i zaślepki żeliwne czarne nie posiadają certyfikatu PZH dla wody pitnej; ryzyko korozji żeliwa w kontakcie z wodą pitną oraz zanieczyszczenia wody produktami korozji (tlenki żelaza, osady, rdza); możliwość pogorszenia właściwości organoleptycznych wody (smak, zapach, mętność); zalecane korki i zaślepki ocynkowane z certyfikatem PZH lub elementy mosiężne z certyfikatem dopuszczenia do kontaktu z wodą pitną.

❌ NIE stosować w instalacjach CWU (ciepła woda użytkowa) – ryzyko zanieczyszczenia ciepłej wody użytkowej produktami korozji żeliwa; brak certyfikatu PZH uniemożliwia stosowanie w instalacjach wody przeznaczonej do spożycia przez ludzi; możliwość pogorszenia jakości wody użytkowej oraz negatywnego wpływu na zdrowie użytkowników; zalecane elementy ocynkowane z certyfikatem PZH lub mosiężne z certyfikatem dopuszczenia higienicznego.

⚠️ Malowanie w instalacjach wilgotnych – w instalacjach narażonych na wysoką wilgotność zewnętrzną (kotłownie z kotłami na paliwa stałe, piwnice wilgotne, pomieszczenia techniczne bez wentylacji, instalacje zewnętrzne narażone na opady atmosferyczne) zalecane jest malowanie farbą antykorozyjną po montażu korków i zaślepek żeliwnych. Przygotowanie powierzchni: odtłuszczenie rozpuszczalnikiem, usunięcie rdzy powierzchniowej szczotką drucianą. Rodzaje farb: chlorokauczukowa (wysoka odporność na wodę i chemikalia), epoksydowa (bardzo wysoka przyczepność i odporność mechaniczna), alkidowa (dobra przyczepność i elastyczność). Nakładanie farby: 2 do 3 warstwy z przerwą 12 do 24 godzin między warstwami. W instalacjach zamkniętych (CO, gaz, oleje) bez dostępu wilgoci zewnętrznej malowanie ochronne nie jest wymagane.

⚠️ Montaż z uszczelniaczem – wymagane zastosowanie 4 do 12 zwojów taśmy PTFE (Teflon) lub konopie z pastą uszczelniającą na gwincie; liczba zwojów taśmy PTFE zależy od średnicy nominalnej: DN10 (3/8 cala) od 4 do 6 zwojów; DN15 (1/2 cala) od 4 do 8 zwojów; DN20 (3/4 cala) od 5 do 9 zwojów; DN25 (1 cal) od 5 do 10 zwojów; DN32 (1 i 1/4 cala) od 8 do 12 zwojów; DN40 do DN50 od 10 do 12 zwojów. Alternatywa: konopie zaimpregnowane z pastą uszczelniającą dla instalacji CO, gazowych i parowych (tradycyjna metoda o wysokiej niezawodności). Zbyt mała ilość uszczelniacza powoduje nieszczelność połączenia, zbyt duża może spowodować pęknięcie gwintu podczas dokręcania.

⚠️ Moment dokręcania – nie dokręcaj zbyt mocno, aby uniknąć pęknięcia gwintu lub korpusu korka/zaślepki. Zalecane momenty dokręcania: DN10 do DN20: od 20 do 30 niutonometrów; DN25 do DN32: od 40 do 50 niutonometrów; DN40 do DN50: od 60 do 80 niutonometrów. Dokręcanie wykonuj kluczem dynamometrycznym lub kluczem nastawnym z kontrolą siły. Po dokręceniu ręcznym do oporu dodaj jeszcze 1,5 do 2 obroty kluczem.

Porównanie: Korki i Zaślepki Żeliwne Czarne vs Ocynkowane vs Mosiężne

Montaż korków i zaślepek żeliwnych czarnych – instrukcja krok po kroku

KROK 1: Przygotowanie gwintów i kontrola stanu technicznego
Dokładnie oczyść gwinty z brudu, rdzy, starych uszczelek, pozostałości past uszczelniających oraz innych zanieczyszczeń przy użyciu szczotki drucianej lub kartacza do czyszczenia gwintów. Sprawdź stan techniczny gwintów pod kątem uszkodzeń mechanicznych (wgniecenia, rysy, deformacje zwojów gwintu, ubytki materiału). W razie stwierdzenia uszkodzeń gwintu należy wymienić uszkodzony element lub wykonać ponowne gwintowanie przy użyciu narzynek lub gwintowników odpowiedniej średnicy i normy (ISO 7/1 dla gwintów stożkowych, ISO 228 dla gwintów walcowych). Sprawdź również stan powierzchni przylegających oraz współosiowość gwintów (brak skosów, prawidłowy kąt osi gwintu).

KROK 2: Uszczelnianie gwintów taśmą PTFE lub konopie
Na gwint nałóż od 4 do 12 zwojów taśmy PTFE (Teflon) zgodnie z kierunkiem wkręcania (zgodnie z ruchem wskazówek zegara przy patrzeniu od strony końca gwintu). Dla korków żeliwnych (gwint zewnętrzny GZ): taśma PTFE nakładana jest bezpośrednio na gwint zewnętrzny korka. Dla zaślepek żeliwnych (gwint wewnętrzny WW): taśma PTFE nakładana jest na gwint zewnętrzny elementu, na który nakręcana jest zaślepka (np. nypel żeliwny, rura stalowa z gwintem, rurociąg prefabrykowany). Liczba zwojów taśmy PTFE w zależności od średnicy: DN10 (3/8 cala) od 4 do 6 zwojów; DN15 (1/2 cala) od 4 do 8 zwojów; DN20 (3/4 cala) od 5 do 9 zwojów; DN25 (1 cal) od 5 do 10 zwojów; DN32 (1 i 1/4 cala) od 8 do 12 zwojów; DN40 do DN50 od 10 do 12 zwojów. Alternatywna metoda: konopie zaimpregnowane olejem lnianym lub smarowane pastą uszczelniającą dla instalacji CO, gazowych i parowych (tradycyjna metoda o wysokiej niezawodności w wysokich temperaturach i ciśnieniach).

KROK 3: Montaż korka lub zaślepki żeliwnej czarnej
Wkręć korek lub zaślepkę żeliwną ręcznie do momentu oporu (moment, w którym gwint zaczyna się zacinać i dalsze wkręcanie ręczne staje się niemożliwe). Następnie dokręć kluczem płaskim (dla korków i zaślepek z łbem sześciokątnym), kluczem nasadowym (dla korków z gniazdem kwadratowym) lub kluczem nastawnym o 1,5 do 2 pełnych obrotów. NIE dokręcaj zbyt mocno – ryzyko pęknięcia gwintu żeliwnego, uszkodzenia korpusu korka/zaślepki lub deformacji gwintu. Zalecane momenty dokręcania: DN10 do DN20: od 20 do 30 niutonometrów; DN25 do DN32: od 40 do 50 niutonometrów; DN40 do DN50: od 60 do 80 niutonometrów. Dokręcanie wykonuj kluczem dynamometrycznym z ustawionym momentem lub kluczem nastawnym z kontrolą siły poprzez pomiar kąta dokręcenia.

KROK 4: Test szczelności instalacji
Napełnij instalację wodą lub powietrzem sprężonym do ciśnienia testowego wynoszącego 1,5 razy PN równego 37,5 bar dla elementów PN25 zgodnie z normą PN-EN 10242:1999. Sprawdź wszystkie połączenia gwintowe pod kątem wycieków przy użyciu piany mydlanej (dla instalacji gazowych i powietrznych) lub wzrokowej kontroli wilgoci (dla instalacji wodnych i CO). Test szczelności powinien trwać minimum 30 minut przy pełnym ciśnieniu testowym z monitorowaniem spadku ciśnienia. Dopuszczalny spadek ciśnienia: maksymalnie 0,1 bar na godzinę dla instalacji zamkniętych. W razie stwierdzenia nieszczelności: odkręć korek lub zaślepkę, dodaj dodatkową warstwę taśmy PTFE (1 do 2 zwoje) i ponownie zamontuj z kontrolą momentu dokręcania. Powtórz test szczelności.

KROK 5: Malowanie ochronne (w instalacjach wilgotnych)
W instalacjach narażonych na wysoką wilgotność zewnętrzną (kotłownie z kotłami na paliwa stałe, piwnice wilgotne, pomieszczenia techniczne bez wentylacji, instalacje zewnętrzne) pomaluj korki i zaślepki żeliwne farbą antykorozyjną po zakończeniu montażu i testu szczelności. Przygotowanie powierzchni: odtłuszczenie rozpuszczalnikiem (aceton, benzyna ekstrakcyjna), usunięcie rdzy powierzchniowej szczotką drucianą lub papierem ściernym gruboziarnistym. Rodzaje farb antykorozyjnych: chlorokauczukowa (wysoka odporność na wodę, chemikalia i UV), epoksydowa (bardzo wysoka przyczepność do metalu i odporność mechaniczna), alkidowa (dobra przyczepność, elastyczność i łatwość aplikacji). Nakładanie farby: od 2 do 3 warstwy pędzlem lub natryskiem z przerwą od 12 do 24 godzin między warstwami dla pełnego wyschnięcia i utwardzenia warstwy poprzedniej. W instalacjach zamkniętych (CO, gaz, oleje) bez dostępu wilgoci zewnętrznej malowanie ochronne nie jest wymagane ze względu na brak kontaktu z tlenem atmosferycznym i wilgocią.

Najczęstsze błędy przy montażu korków i zaślepek żeliwnych czarnych

❌ Za mało lub zbyt dużo taśmy PTFE – za mała ilość uszczelniacza (poniżej 4 zwojów dla małych średnic) powoduje nieszczelność połączenia gwintowego i wycieki czynnika; zbyt duża ilość uszczelniacza (powyżej 12 zwojów dla dużych średnic) powoduje nadmierne naprężenia w gwincie podczas dokręcania, co może prowadzić do pęknięcia gwintu żeliwnego lub uszkodzenia korpusu korka/zaślepki. Stosuj zalecane ilości zwojów taśmy PTFE w zależności od średnicy nominalnej elementu oraz rodzaju gwintu (gwint stożkowy wymaga mniej uszczelniacza niż walcowy).

❌ Zbyt mocne dokręcanie – ryzyko pęknięcia gwintu żeliwnego, uszkodzenia korpusu korka lub zaślepki oraz deformacji gwintu w elemencie, do którego montowany jest korek/zaślepka. Żeliwo ciągliwe jest materiałem o wysokiej wytrzymałości na ściskanie, ale stosunkowo niskiej odporności na rozciąganie i naprężenia ścinające, dlatego zbyt mocne dokręcanie może spowodować pęknięcie materiału. Dokręcaj kluczem dynamometrycznym z ustawionym momentem lub kluczem nastawnym o nie więcej niż 1,5 do 2 pełnych obrotów po dokręceniu ręcznym do oporu.

❌ Brak testu szczelności – wycieki mogą pojawić się dopiero po uruchomieniu instalacji pod pełnym ciśnieniem roboczym i w podwyższonej temperaturze, co może prowadzić do awarii, zalania pomieszczeń, utraty czynnika grzewczego lub zanieczyszczenia środowiska. Zawsze przeprowadzaj test ciśnieniowy wynoszący 1,5 razy PN (37,5 bar dla elementów PN25) przez minimum 30 minut z monitorowaniem spadku ciśnienia i wzrokową kontrolą wszystkich połączeń gwintowych.

❌ Stosowanie w instalacjach wody pitnej lub CWU – korki i zaślepki żeliwne czarne nie posiadają certyfikatu PZH dla wody pitnej, co oznacza brak dopuszczenia higienicznego do kontaktu z wodą przeznaczoną do spożycia przez ludzi; ryzyko zanieczyszczenia wody produktami korozji żeliwa (tlenki żelaza, rdza, osady), pogorszenia właściwości organoleptycznych wody (smak metaliczny, zapach, mętność) oraz negatywnego wpływu na zdrowie użytkowników. Do instalacji wody pitnej i ciepłej wody użytkowej stosuj wyłącznie korki i zaślepki ocynkowane z certyfikatem PZH lub elementy mosiężne z certyfikatem dopuszczenia higienicznego.

❌ Montaż na uszkodzonych gwintach – montaż korków i zaślepek na gwintach uszkodzonych mechanicznie (wgniecenia, rysy, deformacje zwojów, ubytki materiału) prowadzi do nieszczelności połączenia, ryzyka pęknięcia gwintu podczas dokręcania oraz problemów z późniejszym demontażem. Przed montażem zawsze sprawdzaj stan techniczny gwintów i w razie potrzeby wykonaj ponowne gwintowanie narzętkami lub gwintownikami odpowiedniej średnicy i normy.

❌ Brak malowania w instalacjach wilgotnych – w instalacjach narażonych na wysoką wilgotność zewnętrzną (kotłownie, piwnice wilgotne, pomieszczenia bez wentylacji) brak malowania ochronnego prowadzi do intensywnej korozji powierzchniowej żeliwa, tworzenia się rdzy oraz pogorszenia estetyki instalacji. W przypadkach ekstremalnej wilgotności korozja może prowadzić do osłabienia struktury żeliwa i ryzyka pęknięcia korka lub zaślepki. Zawsze maluj elementy żeliwne narażone na wilgoć zewnętrzną farbą antykorozyjną w 2 do 3 warstwach.

Inne złączki żeliwne czarne w ofercie

Pełna oferta złączek żeliwnych czarnych obejmuje szeroką gamę elementów instalacyjnych do budowy i modernizacji instalacji centralnego ogrzewania, gazowych, parowych oraz przemysłowych: Nyple Żeliwne Czarne (proste i długie do łączenia elementów z gwintem wewnętrznym, regulacji długości odcinków instalacji oraz kompensacji tolerancji montażowych), Mufy Żeliwne Czarne (proste i redukcyjne do łączenia rur o tej samej średnicy oraz redukcji średnic w instalacjach), Kolanka Żeliwne Czarne (90 stopni i 45 stopni w wersjach WW, ZZ, WZ do zmiany kierunku instalacji z różnymi konfiguracjami gwintów), Trójniki Żeliwne Czarne (równoprzelotowe i redukcyjne do tworzenia odgałęzień instalacji i podłączeń dodatkowych odbiorów), Dwuzłączki Żeliwne Czarne (z regulacją długości od 20 do 45 milimetrów do kompensacji rozszerzalności termicznej, napraw awaryjnych i dostosowania długości odcinków instalacji), Redukcje Żeliwne Czarne (WZ, WW, ZZ do redukcji średnic w instalacjach z różnymi konfiguracjami gwintów). Zobacz pełną kategorię żeliwnych kształtek gwintowanych czarnych: Złączki Żeliwne Czarne.

Najczęściej zadawane pytania (FAQ)
