Obejścia Ocynkowane 1/2" i 3/4" | PN 25 Bar
Obejścia ocynkowane (zwane również kształtkami U, U-shape lub łącznikami omijającymi) to elementy żeliwne w kształcie litery "U" z gwintem zewnętrznym (GZ) na obu końcach, służące do omijania krzyżujących się rur w instalacjach wodnych. Dostępne w dwóch średnicach: DN15 (1/2") i DN20 (3/4"). Wykonane z żeliwa ciągliwego z ocynkowaniem ogniowym (~70 µm) zapewniającym ochronę przed korozją przez 20–30 lat. Ciśnienie maksymalne 25 bar, temperatura do 120°C, norma PN-EN 10242:1999. Certyfikat PZH dla wody pitnej. Idealne do instalacji wody zimnej i c.w.u. do ~55°C (krótkotrwale 70°C), c.o. do 60°C. Zastosowanie: omijanie krzyżujących się rur, instalacje w ciasnych przestrzeniach, modernizacje bez demontażu istniejących linii. Gwarancja 2 lata. ✓ Wysyłka 24h ✓ Kompaktowe rozwiązanie ✓ Dostępność na magazynie
Lista produktów
Czym są obejścia ocynkowane?

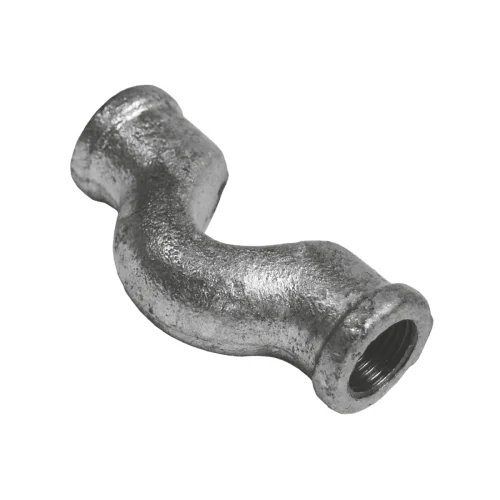

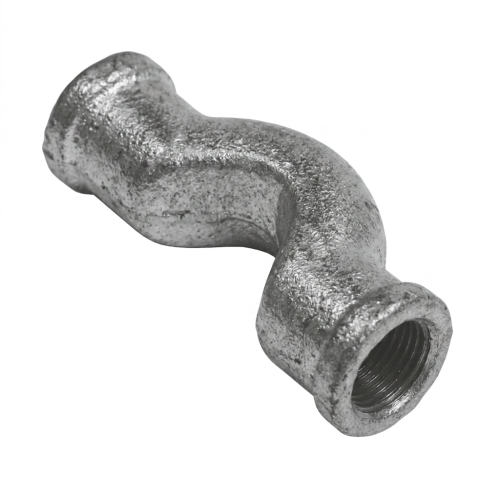

Obejścia ocynkowane (zwane również kształtkami U, U-shape lub łącznikami omijającymi) to elementy żeliwne w kształcie litery "U" z gwintem zewnętrznym (GZ) na obu końcach, służące do omijania krzyżujących się rur w instalacjach wodnych. Są szczególnie przydatne w sytuacjach, gdy jedna rura musi przebiegać nad lub obok drugiej, a nie ma możliwości ich zdemontowania lub przełożenia.
Obejścia ocynkowane są dostępne w dwóch najpopularniejszych średnicach: DN15 (1/2") i DN20 (3/4"). Kształt "U" pozwala na ominięcie przeszkody (np. innej rury, przewodu elektrycznego, kanału) z zachowaniem kompaktowych wymiarów instalacji. Pokryte warstwą ochronną cynku o grubości ~70 µm (metoda zanurzeniowa zgodnie z ISO 1461), która zapewnia 20–30 lat ochrony przed korozją. Obejścia ocynkowane są elementem szerokiej oferty złączek ocynkowanych, w skład której wchodzą również kolanka, mufy, trójniki, nyple i przedłużki.
Parametry techniczne obejść ocynkowanych
• Materiał: Żeliwo ciągliwe (ductile iron)
• Warstwa ochronna: Cynk ~70 µm (ISO 1461)
• Norma produktu: PN-EN 10242:1999
• Ciśnienie maksymalne: 25 bar (2,5 MPa) przy +20°C
• Temperatura robocza: -10°C do +120°C
• Typ gwintów: GZ (gwint zewnętrzny na obu końcach) - ISO 228, ISO 7/1
• Średnice nominalne: DN15 (1/2"), DN20 (3/4")
• Kształt: Litera "U" (U-shape)
• Liczba indeksów: 2
• Certyfikaty: PZH (woda pitna), CE
• Gwarancja: 2 lata
Zastosowanie obejść ocynkowanych
✓ Omijanie krzyżujących się rur – Gdy dwie rury muszą przebiegać obok siebie lub krzyżować się w jednym punkcie, obejście pozwala na ominięcie jednej rury bez konieczności jej demontażu.
✓ Instalacje w ciasnych przestrzeniach – W piwnicach, kanałach technicznych, szachtach instalacyjnych, gdzie brakuje miejsca na standardowe rozwiązania z kolankami i przedłużkami.
✓ Modernizacje bez demontażu – Dodanie nowej linii wodnej bez konieczności przebudowy całej instalacji – obejście omija istniejące rury.
✓ Ominięcie przeszkód – Przewody elektryczne, kanały wentylacyjne, konstrukcje stalowe – obejście pozwala na prowadzenie instalacji wodnej wokół przeszkody.
✓ Naprawy awaryjne – Szybkie obejście uszkodzonego odcinka rury bez konieczności spawania lub długotrwałych prac.
✓ Instalacje wody zimnej – Certyfikat PZH dla wody pitnej, zarówno wewnątrz jak i na zewnątrz budynków (z izolacją w strefach przemarzania).
✓ Instalacje ciepłej wody użytkowej (c.w.u.) – Do temperatury ~55°C długotrwale, krótkotrwale do 70°C. Przy wyższych temperaturach zalecamy obejścia mosiężne.
⚠ WAŻNE: Zastosowanie w centralnym ogrzewaniu (c.o.)
Obejścia ocynkowane można stosować w instalacjach c.o. maksymalnie do 60°C. Temperatura robocza powyżej 60°C prowadzi do stopniowej degradacji powłoki cynkowej i przyspieszonej korozji. W systemach c.o. o temperaturze >60°C zaleca się stosowanie obejść czarnych lub mosiężnych.
Różnica między obejściem a kolankiem + przedłużką
| Cecha | Obejście Ocynkowane | Kolanko + Przedłużka |
|---|---|---|
| Konstrukcja | Jednoelementowa kształtka "U" | 3 elementy (2× kolanko 90° + przedłużka) |
| Liczba połączeń | 2 połączenia gwintowane | 6 połączeń gwintowanych |
| Czas montażu | ~5 minut | ~15 minut |
| Ryzyko wycieku | Niskie (2 połączenia) | Wyższe (6 połączeń) |
| Kompaktowość | Bardzo kompaktowe | Zajmuje więcej miejsca |
| Cena | Średnia | Wyższa (3 elementy) |
| Zastosowanie | Omijanie przeszkód w ciasnych przestrzeniach | Elastyczne zmiany kierunku |
Kiedy wybrać obejście ocynkowane?
✓ Potrzebujesz ominąć krzyżującą się rurę w jednej płaszczyźnie
✓ Pracujesz w ciasnej przestrzeni (piwnicy, szachcie, kanale)
✓ Chcesz zminimalizować liczbę połączeń gwintowanych (mniejsze ryzyko wycieków)
✓ Szukasz szybkiego i kompaktowego rozwiązania
✓ Modernizujesz instalację bez demontażu istniejących rur
Kiedy wybrać kolanko + przedłużkę?
✓ Potrzebujesz elastycznego dostosowania kąta i długości
✓ Masz więcej miejsca na instalację
✓ Chcesz możliwość późniejszych modyfikacji
→ Zobacz ofertę kolanek ocynkowanych
→ Zobacz ofertę przedłużek ocynkowanych
Montaż obejść ocynkowanych – poradnik
Krok 1: Przygotowanie
Zmierz wysokość/szerokość przeszkody, którą chcesz ominąć, i dobierz odpowiednie obejście (1/2" lub 3/4"). Ważne: Upewnij się, że obejście ma wystarczającą wysokość "ramienia U", aby ominąć przeszkodę z zapasem (zazwyczaj ~50–100 mm). Oczyść oba końce obejścia z zabrudzeń, pyłu, resztek starych uszczelek. Użyj szczotki drucianej.
Krok 2: Uszczelnianie gwintów
Na oba gwinty zewnętrzne (GZ) obejścia nawiń taśmę PTFE (teflon) zgodnie z kierunkiem gwintu (zgodnie z ruchem wskazówek zegara). Liczba zwojów:
• DN15 (1/2") – 6–8 zwojów taśmy
• DN20 (3/4") – 7–9 zwojów taśmy
Krok 3: Montaż pierwszego końca
Wkręć jeden gwint zewnętrzny obejścia w pierwszy element z gwintem wewnętrznym (np. mufę, kolanko, zawór). Ręcznie dokręć do oporu, następnie dokręć kluczem o 1,5–2 obroty. Unikaj przesadnego dokręcania – ryzyko pęknięcia żeliwa!
Krok 4: Montaż drugiego końca
Wkręć drugi gwint zewnętrzny obejścia w drugi element z gwintem wewnętrznym. Analogicznie – ręcznie do oporu, potem kluczem 1,5–2 obroty. Ważne: Upewnij się, że obejście jest prawidłowo zorientowane (ramię "U" omija przeszkodę). Próba szczelności: napełnij instalację wodą i obserwuj przez 2–4 godziny pod ciśnieniem roboczym (lub testowym 1,5–2× wyższym).
⚠️ Najczęstsze błędy przy montażu obejść:
• Niewłaściwy dobór wysokości obejścia – ramię "U" musi mieć zapas ~10 mm nad/obok przeszkody
• Nieprawidłowa orientacja – sprawdź, czy obejście omija przeszkodę po właściwej stronie
• Za mało taśmy PTFE – powoduje wycieki. W przypadku wątpliwości lepiej dodać 1–2 zwoje
• Za dużo taśmy PTFE – ryzyko pęknięcia elementu lub uszkodzenia gwintu
• Brak próby szczelności – zawsze testuj instalację przed zakryciem
Obejścia ocynkowane vs czarne vs mosiężne
| Cecha | Obejścia Ocynkowane | Obejścia Czarne | Obejścia Mosiężne |
|---|---|---|---|
| Materiał | Żeliwo + Cynk | Żeliwo | Mosiądz |
| Trwałość | 20–30 lat | 10–15 lat (tylko c.o.) | 30–50 lat |
| Woda pitna | ✓ TAK (PZH) | × NIE | ✓ TAK |
| C.W.U. (>55°C) | ⚠ Do 55°C (krótko do 70°C) | × NIE | ✓ TAK (do 100°C) |
| C.O. | ⚠ Do 60°C | ✓ TAK (do 120°C) | ✓ TAK (do 100°C) |
| Ciśnienie | 25 bar | 25 bar | 10 bar |
| Cena | $$ (średnia) | $ (niska) | $$$ (wysoka) |
| Gwarancja | 2 lata | 1 rok | 2–3 lata |
Inne elementy złączek ocynkowanych
Szukasz innych elementów do swojej instalacji? Sprawdź nasze kategorie:
• Nyple Ocynkowane – Proste i redukcyjne (GZ na obu końcach, 40–100 mm)
• Mufy Ocynkowane – Proste i redukcyjne (GW na obu końcach)
• Kolanka Ocynkowane – 90° i 45°
• Trójniki Ocynkowane – Proste i redukcyjne
• Dwuzłączki Ocynkowane – Złączki rozłączne
• Redukcje Ocynkowane – ZW (gwint zewnętrzny → wewnętrzny)
• Korki i Zaślepki Ocynkowane – Do zamykania otworów
• Przedłużki Ocynkowane – Wydłużanie połączeń (100–1000 mm)
Najczęściej zadawane pytania (FAQ)
Obejście ocynkowane to kształtka żeliwna w kształcie litery "U" z gwintem zewnętrznym (GZ) na obu końcach, służąca do omijania krzyżujących się rur lub przeszkód w instalacjach wodnych. Jest szczególnie przydatne w ciasnych przestrzeniach (piwnicy, szachty, kanały), gdzie brakuje miejsca na standardowe rozwiązania z kolankami i przedłużkami. Dostępne w dwóch średnicach: 1/2" i 3/4". Tak, obejścia ocynkowane posiadają certyfikat PZH (Państwowego Zakładu Higieny) potwierdzający ich bezpieczeństwo w kontakcie z wodą pitną. Warstwa cynku (~70 µm) nie wpływa negatywnie na jakość wody i spełnia wymogi normy PN-EN 10242:1999. Są doskonałym wyborem do instalacji zimnej wody oraz ciepłej wody użytkowej (CWU) do ~55°C (krótkotrwale do 70°C). KROK 1: Nawiń taśmę PTFE (6–9 zwojów w zależności od średnicy) na oba gwinty zewnętrzne (GZ) obejścia zgodnie z kierunkiem ruchu wskazówek zegara. KROK 2: Wkręć pierwszy gwint obejścia w element z gwintem wewnętrznym (mufa, kolanko) – ręcznie do oporu, potem kluczem 1,5–2 obroty. KROK 3: Wkręć drugi gwint obejścia w drugi element – analogicznie. KROK 4: Sprawdź orientację obejścia (ramię "U" omija przeszkodę prawidłowo). KROK 5: Przeprowadź próbę szczelności pod ciśnieniem testowym przez 2–4 godziny. ⚠ TYLKO DO 60°C. Obejścia ocynkowane można stosować w instalacjach c.o. maksymalnie do 60°C. Temperatura robocza powyżej 60°C prowadzi do stopniowej degradacji powłoki cynkowej i przyspieszonej korozji. W systemach c.o. o temperaturze >60°C stosuj obejścia czarne żeliwne (bez cynku, odporność do +120°C) lub obejścia mosiężne (odporność do +100°C). Zależy od sytuacji. Obejście ocynkowane jest lepsze, gdy: pracujesz w ciasnej przestrzeni, chcesz zminimalizować liczbę połączeń gwintowanych (2 zamiast 6 – mniejsze ryzyko wycieku), potrzebujesz szybkiego montażu (~5 minut vs ~15 minut). Kolanko + przedłużka są lepsze, gdy: potrzebujesz elastycznego dostosowania kąta i długości, masz więcej miejsca, planujesz przyszłe modyfikacje. Obejście jest bardziej kompaktowe i prostsze w montażu, ale mniej elastyczne. Obejścia ocynkowane są dostępne w dwóch najpopularniejszych średnicach: DN15 (1/2") i DN20 (3/4"). Większe średnice (1", 1 1/4", 1 1/2") są rzadziej spotykane w formie gotowych obejść – w takich przypadkach zaleca się użycie kolanek i przedłużek lub obejść mosiężnych/czarnych (jeśli dostępne).1. Czym jest obejście ocynkowane i do czego służy?
2. Czy obejścia ocynkowane nadają się do instalacji wody pitnej?
3. Jak zamontować obejście ocynkowane?
4. Czy można stosować obejścia ocynkowane w instalacjach centralnego ogrzewania (c.o.)?
5. Czy obejście jest lepsze niż kolanko + przedłużka?
6. Jakie średnice obejść ocynkowanych są dostępne?
