Czym są przedłużki żeliwne czarne gwintowane GW/GZ?

Przedłużki żeliwne czarne GW/GZ to specjalistyczne kształtki gwintowane wykonane z żeliwa ciągliwego EN-GJMB-350-10, przeznaczone do wydłużania odcinków rurociągów oraz łączenia elementów instalacji w systemach centralnego ogrzewania (CO), instalacjach gazowych, parowych i przemysłowych. Charakterystyczną cechą przedłużek żeliwnych jest konstrukcja hybrydowa GW/GZ, która łączy gwint wewnętrzny (GW) z jednej strony z gwintem zewnętrznym (GZ) z drugiej strony. Taka konstrukcja pozwala na elastyczne połączenie różnych typów armatury i rur, eliminując potrzebę stosowania dodatkowych elementów łączących. Przedłużki żeliwne czarne są pozbawione powłoki ochronnej (brak cynku), co czyni je idealnym rozwiązaniem w instalacjach wysokotemperaturowych powyżej 60°C, gdzie powłoka cynkowa ulegałaby degradacji w kontakcie z gorącą wodą lub parą. Dzięki odporności na korozję temperaturową oraz wytrzymałości mechanicznej na poziomie 350 MPa, przedłużki żeliwne czarne są szeroko stosowane w systemach grzewczych wielorodzinnych budynków mieszkalnych, obiektów przemysłowych oraz instalacji przemysłowych wymagających wysokiej niezawodności.

Parametry techniczne przedłużek żeliwnych czarnych GW/GZ DN15–DN25

Przedłużki żeliwne czarne dostępne w naszej ofercie spełniają rygorystyczne normy jakościowe PN-EN 10242:1999 dla kształtek żeliwnych gwintowanych. Materiał EN-GJMB-350-10 (żeliwo ciągliwe czarne) charakteryzuje się wytrzymałością na rozciąganie minimum 350 MPa, wydłużeniem 10% oraz twardością maksymalną 150 HB, co zapewnia doskonałe właściwości mechaniczne przy jednoczesnej plastyczności. Osnowa metaliczna żeliwa ciągliwego jest zbliżona do stali, a węgiel żarzenia występuje w postaci postrzępionych skupień, co nadaje materiałowi odporność na uderzenia i wibracje. Powierzchnia czarna (bez powłoki cynkowej) zgodna z normą PN-EN 10242 zapewnia naturalną odporność na korozję w środowiskach wysokotemperaturowych, gdzie cynk uległby degradacji. Gwinty przedłużek żeliwnych wykonane są według normy ISO 7/1 – gwint zewnętrzny stożkowy Rp oraz gwint wewnętrzny walcowy (cylindryczny), co gwarantuje szczelność połączeń i kompatybilność z armaturą stalową, żeliwną oraz mosiężną.

Parametry techniczne: Materiał – żeliwo ciągliwe czarne EN-GJMB-350-10 (wytrzymałość 350 MPa, wydłużenie 10%, twardość maks. 150 HB); Norma – PN-EN 10242:1999 dla kształtek żeliwnych gwintowanych; Ciśnienie nominalne – PN25 bar (2,5 MPa) w temperaturze 20°C; Temperatura pracy – od -20°C do +120°C (praca ciągła), krótkotrwale do +150°C (para nasycona); Gwinty – ISO 7/1 Rp (zewnętrzny stożkowy) i ISO 7/1 walcowy (wewnętrzny cylindryczny); Średnice nominalne – DN15 (1/2"), DN20 (3/4"), DN25 (1"); Wykończenie – powierzchnia czarna (brak powłoki cynkowej); Certyfikaty – znak budowlany TAK, brak certyfikatu PZH (nie do wody pitnej); Gwarancja – 2 lata; Producent – IDMAR (Fabryka Armatury).

Konstrukcja hybrydowa GW/GZ – unikalna cecha przedłużek żeliwnych

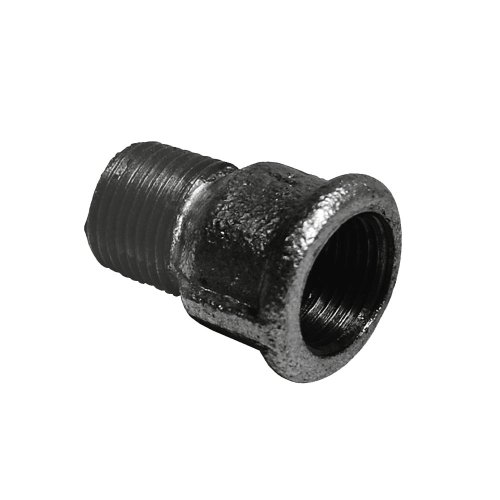

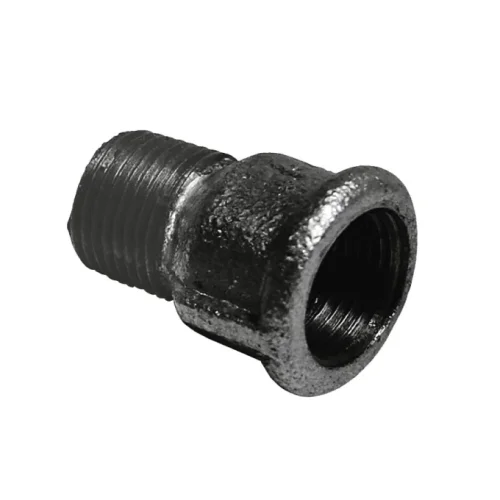

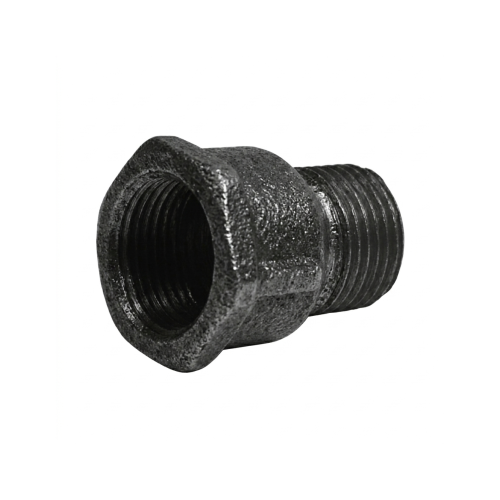

Przedłużki żeliwne czarne wyróżniają się konstrukcją hybrydową GW/GZ, która stanowi kluczową różnicę w porównaniu z przedłużkami mosiężnymi (gdzie dominuje konstrukcja GZ/GZ z obrzeżem sześciokątnym). Strona z gwintem zewnętrznym (GZ) wykonana jest jako krótki gwint stożkowy ISO 7/1 Rp, który wkręca się w mufy, kolanka, trójniki, redukcje lub zawory z gwintem wewnętrznym (WW). Strona z gwintem wewnętrznym (GW) wykonana jest jako gwint cylindryczny (walcowy), który nakręca się na nyple, rury z gwintem zewnętrznym lub inne elementy z gwintem GZ. Korpus przedłużki żeliwnej jest masywny, z charakterystycznym poszerzeniem w części z gwintem wewnętrznym (pierścień), co zapewnia wysoką wytrzymałość mechaniczną i stabilność połączenia. Taka konstrukcja pozwala na elastyczne łączenie elementów instalacji bez potrzeby stosowania dodatkowych redukcji, muf lub nypli, co skraca czas montażu i obniża koszty inwestycji. Przedłużki żeliwne GW/GZ są szczególnie przydatne w instalacjach CO, gdzie konieczne jest wydłużenie odcinka rurociągu przy jednoczesnym połączeniu zaworów termostatycznych, kurków kulowych lub grzejników z rurami stalowymi lub wielowarstwowymi.

Średnice nominalne DN15, DN20, DN25 – dobór przedłużki żeliwnej do instalacji

Przedłużki żeliwne czarne GW/GZ dostępne są w trzech średnicach nominalnych DN15 (1/2"), DN20 (3/4") oraz DN25 (1"), co obejmuje najbardziej popularne wymiary stosowane w instalacjach CO wielorodzinnych budynków mieszkalnych oraz obiektów użyteczności publicznej. Średnica DN15 (1/2") jest standardem w instalacjach grzejnikowych jednorodzinnych domów, gdzie przepływ czynnika grzewczego wynosi do 0,3 m³/h. Przedłużki DN15 stosuje się przy montażu zaworów termostatycznych, kurków kulowych oraz podłączaniu grzejników segmentowych o mocy do 1,5 kW. Średnica DN20 (3/4") dedykowana jest do instalacji CO w budynkach wielorodzinnych, gdzie przepływ wynosi 0,5–0,8 m³/h, oraz w systemach ogrzewania podłogowego o powierzchni do 100 m². Przedłużki DN20 stosuje się przy montażu rozdzielaczy, zaworów mieszających oraz podłączaniu grzejników aluminiowych o mocy 2–3 kW. Średnica DN25 (1") przeznaczona jest do instalacji CO wysokotemperaturowych w obiektach przemysłowych, kotłowniach oraz systemach dystrybucji ciepła, gdzie przepływ przekracza 1,2 m³/h. Przedłużki DN25 stosuje się w instalacjach parowych, gazowych oraz przy montażu zaworów regulacyjnych i zabezpieczających o dużych wymiarach.

Zastosowania przedłużek żeliwnych czarnych GW/GZ w instalacjach grzewczych i przemysłowych

Przedłużki żeliwne czarne GW/GZ znajdują szerokie zastosowanie w instalacjach wysokotemperaturowych, gdzie wymagana jest odporność na temperatury przekraczające 60°C oraz ciśnienie robocze do 25 bar. Najczęstsze zastosowania to instalacje centralnego ogrzewania (CO) w budynkach wielorodzinnych, jednorodzinnych oraz obiektach użyteczności publicznej (szkoły, szpitale, biurowce), gdzie przedłużki żeliwne służą do wydłużania odcinków rurociągów stalowych przy montażu zaworów termostatycznych, kurków kulowych, zaworów odpowietrzających oraz podłączaniu grzejników segmentowych i aluminiowych. W instalacjach CO szczególnie istotna jest odporność przedłużek żeliwnych na temperatury do 120°C (praca ciągła) oraz krótkotrwale do 150°C, co eliminuje ryzyko degradacji powłoki cynkowej i zapewnia szczelność połączeń przez cały okres eksploatacji (15–25 lat). Przedłużki żeliwne czarne stosuje się również w instalacjach gazowych do przesyłu gazu ziemnego, propanu i butanu w budynkach mieszkalnych oraz obiektach przemysłowych, gdzie wymagana jest zgodność z normą PN-EN 10242 dla kształtek gwintowanych oraz ciśnienie robocze do 25 bar. W instalacjach parowych przedłużki żeliwne GW/GZ wykorzystywane są do przesyłu pary nasyconej o temperaturze do 150°C i ciśnieniu do 10 bar w kotłowniach przemysłowych, systemach sterylizacji oraz instalacjach technologicznych przemysłu spożywczego i farmaceutycznego. Dodatkowo przedłużki żeliwne czarne znajdują zastosowanie w instalacjach przemysłowych do transportu olejów, cieczy technicznych, płynów chłodzących oraz gazów przemysłowych w zakładach chemicznych, rafineryjnych oraz zakładach przetwórstwa metali, gdzie wymagana jest wysoka wytrzymałość mechaniczna (350 MPa) i odporność na wibracje.

Dlaczego przedłużki żeliwne czarne zamiast ocynkowanych lub mosiężnych?

Wybór przedłużek żeliwnych czarnych zamiast ocynkowanych lub mosiężnych uzasadniony jest przede wszystkim wyższą odpornością na temperaturę oraz niższymi kosztami inwestycji. Przedłużki ocynkowane (żeliwo + powłoka cynkowa ~70 µm) posiadają certyfikat PZH do wody pitnej i są idealne do instalacji wodociągowych CWU oraz CO do 60°C, jednak w temperaturach powyżej 60°C powłoka cynkowa ulega degradacji (odparowywanie cynku, tworzenie osadów), co prowadzi do utraty szczelności połączeń i skrócenia żywotności instalacji. Przedłużki czarne (żeliwo bez cynku) są odporne na temperatury do 120°C (praca ciągła) oraz krótkotrwale do 150°C (para nasycona), co czyni je najlepszym wyborem do instalacji CO wysokotemperaturowych, parowych oraz gazowych. Dodatkowo przedłużki żeliwne czarne są tańsze od ocynkowanych o 20–40%, co przekłada się na znaczące oszczędności w dużych inwestycjach (budynki wielorodzinne, obiekty przemysłowe). Przedłużki mosiężne (CW617N) posiadają certyfikat PZH do wody pitnej, naturalną odporność na korozję oraz estetyczny wygląd, jednak są droższe od żeliwnych czarnych o 100–150% i mają niższą wytrzymałość mechaniczną (290 MPa vs 350 MPa dla żeliwa EN-GJMB-350-10). Wybór przedłużek mosiężnych uzasadniony jest w instalacjach wody pitnej (zimnej i ciepłej CWU) oraz systemach widocznych (łazienki, kuchnie), gdzie estetyka ma znaczenie. W instalacjach CO zamkniętych (niewidocznych) oraz przemysłowych przedłużki żeliwne czarne stanowią optymalny wybór pod względem trwałości (15–25 lat), odporności termicznej (do 120°C) oraz kosztu (najniższa cena wśród wszystkich materiałów).

Instrukcja montażu przedłużek żeliwnych czarnych GW/GZ krok po kroku

Prawidłowy montaż przedłużek żeliwnych czarnych GW/GZ jest kluczowy dla zapewnienia szczelności połączeń i długotrwałej eksploatacji instalacji. Proces montażu obejmuje pięć kluczowych etapów. Krok 1 – Przygotowanie gwintów: Oczyścić gwinty zewnętrzne (GZ) i wewnętrzne (GW) przedłużki żeliwnej z zanieczyszczeń, kurzu, oleju konserwacyjnego oraz rdzy za pomocą szczotki drucianej lub sprężonego powietrza. Sprawdzić stan gwintów – brak uszkodzeń mechanicznych, pęknięć lub odkształceń. Oczyścić również gwinty rur, nypli, muf lub zaworów, z którymi przedłużka będzie łączona. Krok 2 – Uszczelnianie taśmą PTFE (teflon): Nałożyć taśmę PTFE (teflon) na gwint zewnętrzny (GZ) przedłużki żeliwnej zgodnie z kierunkiem wkręcania (w prawo, zgodnie z ruchem wskazówek zegara). Liczba zwojów taśmy PTFE zależy od średnicy nominalnej: DN15 (1/2") – 6–8 zwojów; DN20 (3/4") – 8–10 zwojów; DN25 (1") – 10–12 zwojów. Taśma PTFE powinna pokrywać gwint równomiernie, bez luk i nakładek, z lekkim naciągiem. Alternatywnie można zastosować konopie zaimpregnowane olejem lnianym (6–10 zwojów) wraz z pastą uszczelniającą do 150°C (zalecane w instalacjach gazowych i parowych). Krok 3 – Montaż ręczny: Wkręcić ręcznie gwint zewnętrzny (GZ) przedłużki żeliwnej w mufę, kolano, trójnik lub zawór z gwintem wewnętrznym (WW). Wkręcanie ręczne pozwala na wyczucie oporów i wykrycie ewentualnych problemów z gwintem przed dokręceniem kluczem. Przedłużka powinna wkręcać się płynnie, bez zacięć – jeśli występują opory, należy sprawdzić czystość gwintów i prawidłowość nałożenia taśmy PTFE. Krok 4 – Dokręcenie kluczem: Dokręcić przedłużkę żeliwną kluczem płaskim lub nastawnym, obracając o 1,5–2 pełne obroty po pierwszym oporze. Momenty dokręcania zależą od średnicy nominalnej: DN15 (1/2") – 20–30 Nm; DN20 (3/4") – 30–40 Nm; DN25 (1") – 40–50 Nm. Unikać nadmiernego dokręcania (powyżej momentów zalecanych), które może spowodować pęknięcie gwintu żeliwnego lub zniszczenie taśmy PTFE. Następnie nakręcić gwint wewnętrzny (GW) przedłużki na nypel, rurę lub armaturę z gwintem zewnętrznym (GZ), stosując analogiczne zasady uszczelniania i dokręcania. Krok 5 – Test szczelności: Przeprowadzić próbę szczelności instalacji ciśnieniem 1,5×PN (37,5 bar dla przedłużek PN25) przez minimum 30 minut. Sprawdzić wizualnie wszystkie połączenia – brak wycieków wody, pary lub gazu. W przypadku wykrycia nieszczelności, odkręcić przedłużkę, sprawdzić stan taśmy PTFE (czy nie została uszkodzona lub źle nałożona) oraz dokręcić ponownie z większą liczbą zwojów taśmy.

Malowanie i ochrona antykorozyjna przedłużek żeliwnych czarnych

Przedłużki żeliwne czarne pozbawione są powłoki ochronnej (brak cynku), co w instalacjach zamkniętych (CO, gaz, para) nie stanowi problemu z uwagi na brak kontaktu z tlenem atmosferycznym. Jednak w instalacjach otwartych, wilgotnych lub zewnętrznych (pomieszczenia techniczne, kotłownie, instalacje na zewnątrz budynków) zaleca się malowanie przedłużek żeliwnych farbą antykorozyjną w celu zwiększenia trwałości i estetyki. Malowanie przedłużek żeliwnych należy przeprowadzić po montażu i teście szczelności, aby uniknąć uszkodzenia powłoki podczas dokręcania kluczem. Proces malowania obejmuje trzy etapy: przygotowanie powierzchni (oczyszczenie szczotką drucianą z rdzy, kurzu i oleju, odmłuszczenie rozpuszczalnikiem), aplikacja farby antykorozyjnej (2–3 warstwy farby chlorokauczukowej, epoksydowej lub alkidowej odpornej na temperatury do 120°C, odstęp między warstwami 12–24 godzin) oraz utwardzanie powłoki (minimum 48 godzin przed uruchomieniem instalacji). Malowanie przedłużek żeliwnych w instalacjach CO zamkniętych jest opcjonalne, jednak zalecane w pomieszczeniach o wysokiej wilgotności (kotłownie, piwnice) lub w instalacjach widocznych (estetyka). W instalacjach przemysłowych oraz gazowych malowanie przedłużek żeliwnych farbą antykorozyjną jest często wymagane przez przepisy BHP i normy budowlane.

Najczęstsze błędy montażowe przedłużek żeliwnych czarnych i jak ich unikać

Podczas montażu przedłużek żeliwnych czarnych GW/GZ instalatorzy popełniają szereg błędów, które prowadzą do nieszczelności połączeń, pęknięć gwintów oraz skrócenia żywotności instalacji. Błąd 1 – Zbyt mała liczba zwojów taśmy PTFE: Nałożenie 2–3 zwojów taśmy PTFE zamiast zalecanych 6–12 zwojów (w zależności od średnicy) prowadzi do nieszczelności połączenia i wycieków czynnika grzewczego, gazu lub pary. Rozwiązanie: przestrzegać zalecanej liczby zwojów taśmy PTFE (DN15 – 6–8 zwojów, DN20 – 8–10 zwojów, DN25 – 10–12 zwojów) oraz upewnić się, że taśma pokrywa gwint równomiernie bez luk. Błąd 2 – Zbyt mocne dokręcanie przedłużki żeliwnej: Dokręcanie przedłużki żeliwnej momentem przekraczającym zalecenia (powyżej 50 Nm dla DN25) prowadzi do pęknięcia gwintu żeliwnego, zniszczenia taśmy PTFE oraz uszkodzenia armatury. Rozwiązanie: stosować klucz dynamometryczny lub kontrolować liczbę obrotów (1,5–2 pełne obroty po pierwszym oporze) oraz przestrzegać momentów dokręcania (DN15 – 20–30 Nm, DN20 – 30–40 Nm, DN25 – 40–50 Nm). Błąd 3 – Brak testu szczelności po montażu: Uruchomienie instalacji bez przeprowadzenia próby szczelności ciśnieniem 1,5×PN (37,5 bar dla PN25) przez 30 minut prowadzi do niewykrytych nieszczelności, które objawiają się wyciekami po kilku dniach lub tygodniach eksploatacji. Rozwiązanie: zawsze przeprowadzać test szczelności zgodnie z normą PN-EN 10242 oraz sprawdzać wizualnie wszystkie połączenia. Błąd 4 – Stosowanie przedłużek żeliwnych czarnych w instalacjach wody pitnej: Montaż przedłużek żeliwnych czarnych (brak certyfikatu PZH) w instalacjach wodociągowych zimnej lub ciepłej wody użytkowej (CWU) jest niezgodny z przepisami i może prowadzić do skażenia wody metalami ciężkimi oraz korozji. Rozwiązanie: w instalacjach wody pitnej stosować wyłącznie przedłużki ocynkowane z certyfikatem PZH lub przedłużki mosiężne z certyfikatem do wody pitnej.

Inne złączki żeliwne czarne w ofercie OszczedneInstalacje.pl

Przedłużki żeliwne czarne GW/GZ DN15–DN25 stanowią tylko jeden z elementów kompleksowego systemu Złączek Żeliwnych Czarnych dostępnego w naszej ofercie. Aby zapewnić pełną kompatybilność i niezawodność instalacji CO, gazowych, parowych i przemysłowych, oferujemy również: Mufy Żeliwne Czarne (DN10–DN50, WW/WW) do łączenia rur i nypli z gwintem zewnętrznym; Kolanka Żeliwne Czarne (DN10–DN50, kąty 90° i 45°, WW/WW) do zmian kierunku rurociągów; Nyple Żeliwne Czarne (DN10–DN50, GZ/GZ) do łączenia muf, kolanek i trójników; Trójniki Żeliwne Czarne (DN10–DN50, WW/WW/WW) do rozgałęzień rurociągów; Redukcje Żeliwne Czarne (DN10–DN50, GZ/GW, WW/WW, ZZ/ZZ) do zmiany średnicy rurociągów; Korki i Zaślepki Żeliwne Czarne (DN10–DN50, GZ i WW) do trwałego lub tymczasowego zamykania otworów instalacyjnych. Wszystkie złączki żeliwne czarne wykonane są z materiału EN-GJMB-350-10, posiadają certyfikat zgodności z normą PN-EN 10242:1999, wytrzymują ciśnienie PN25 bar oraz temperatury do 120°C (ciągłe) i 150°C (krótkotrwale), co gwarantuje niezawodność i trwałość instalacji przez okres 15–25 lat. Zapraszamy do zapoznania się z pełną ofertą oraz skorzystania z profesjonalnego doradztwa technicznego naszych specjalistów w zakresie doboru kształtek żeliwnych czarnych do indywidualnych potrzeb instalacyjnych.
