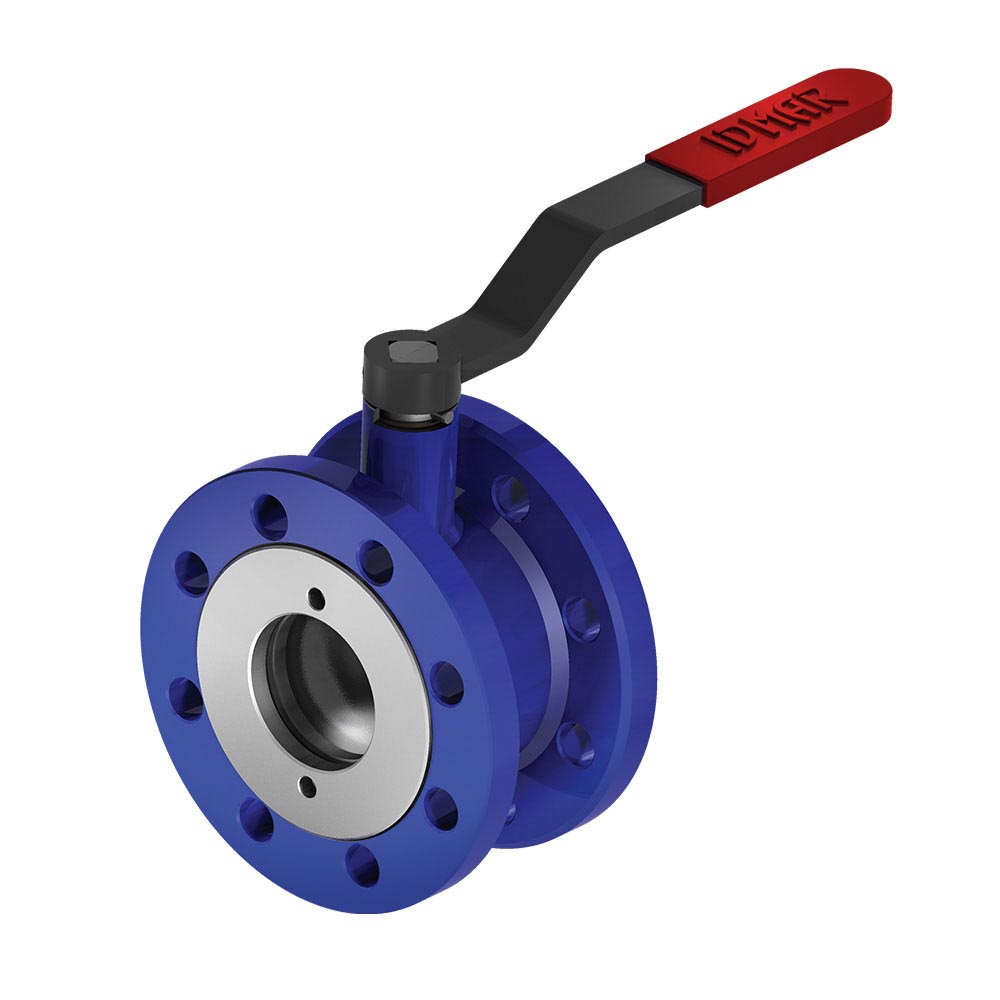

IDMAR Zawór kulowy DN65 do wody WK 2A 1.6MPa Sandwich kołnierzowy

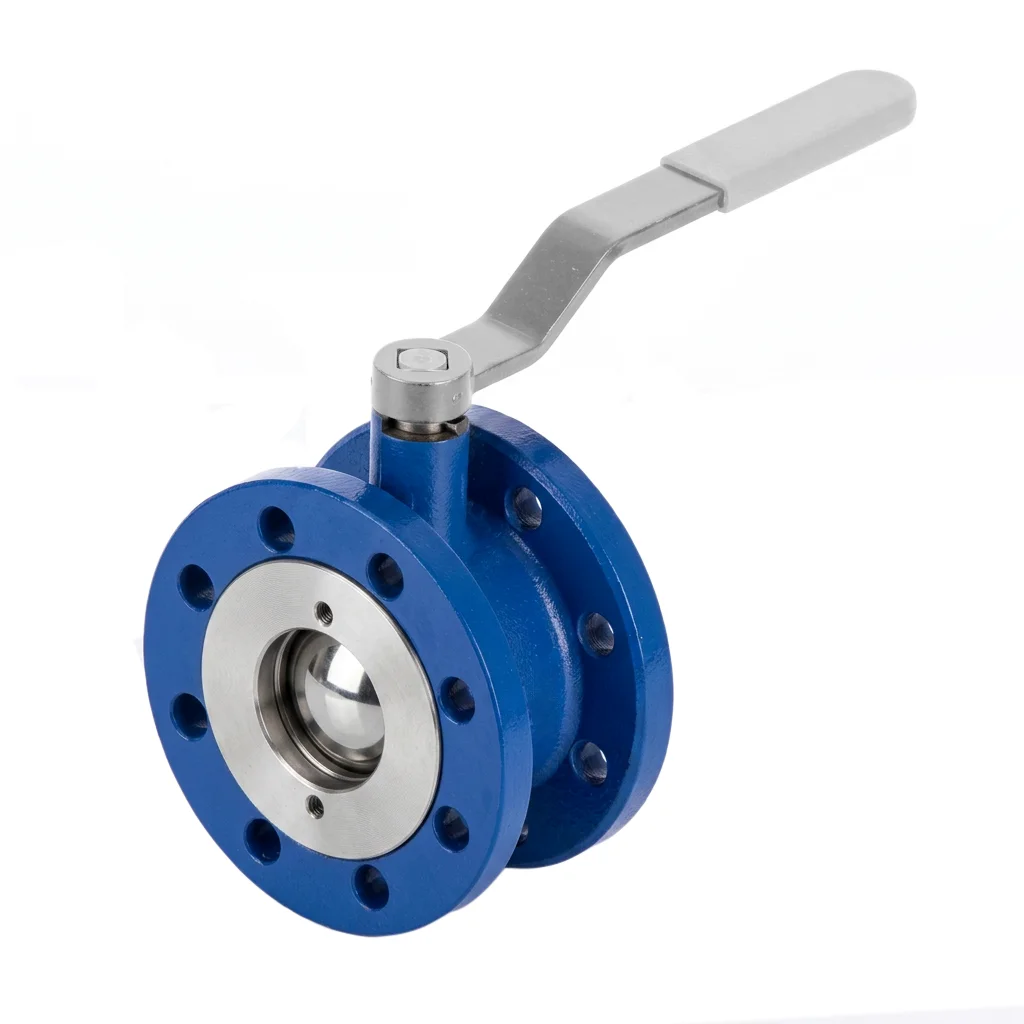

Czym jest zawór kulowy kołnierzowy do wody DN65 WK2A Sandwich 1,6 MPa?

Specjalistyczny zawór odcinający typu sandwich (bezprzylgowy, kołnierzowy) przeznaczony do instalacji wodnych, ciepłowniczych, HVAC oraz przemysłowych – woda zimna i gorąca, para wodna, glikol, oleje, sprężone powietrze (płyny grupy 2 wg PED 2014/68/EU). Konstrukcja z przyłączem kołnierzowym PN16 zapewnia wytrzymałość na ciśnienie robocze do 16 bar. Uszczelnienia z PTFE + 20% węgla (C) oraz potrójne pierścienie O‑ring NBR70 gwarantują szczelność klasy A w zakresie temperatur od –20 °C do +200 °C. Korpus i kula ze stali P355NL1 zapewniają odporność na niskie temperatury i długą żywotność. Kompaktowa długość zabudowy I = 250 mm ułatwia montaż w ograniczonej przestrzeni. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Kwadrat napędowy 19 mm (ISO 5211 F07) – gotowość do automatyzacji (przekładnia ślimakowa, siłownik). Certyfikaty CE, PED, ŚZSJ Nr 2/17.

Budowa i komponenty zaworu WK2A DN65

• Kula – stal certyfikowana P355NL1, chromowana powłoka robocza, pełny przelot DN65
• Uszczelka kulowa – PTFE + 20% węgla (C), temperatura do +200 °C, klasa szczelności A (<0,01 ml/min)
• Gniazdo uszczelki – precyzyjnie obrobione CNC, trzyma uszczelkę w pozycji roboczej
• Sprężyna – dociska uszczelkę do kuli, kompensuje zużycie eksploatacyjne
• Kołnierz przyłączeniowy – PN16 DN65 wg PN‑EN 1092‑1, 8 otworów M16
• Korpus i komin – spawany trójczęściowy korpus, stal P355NL1, obróbka strumieniowo‑ścierna, powłoka antykorozyjna RAL 5015 (3 składniki)
• Trzpień – stal odporna na korozję, chromowana powierzchnia, zabezpieczenie antystatyczne
• Pierścień dolny – obudowa łożyska trzpienia z tulejami PTFE + grafit
• Pierścień O‑ring – potrójne uszczelnienie NBR70 (buna‑N), temperatura –30 °C … +100 °C
• Uchwyt napędowy – kwadrat 19 mm (ISO 5211 F07), możliwość montażu przekładni lub siłownika
• Wkręt dociskowy – zabezpiecza połączenie trzpień–uchwyt, stal nierdzewna
• Kołek walcowy – pozycjonuje uchwyt względem trzpienia, zapobiega wypadnięciu rączki
• Tuleja łożyskująca – PTFE + grafit, zapewnia płynność obrotu i dodatkowe doszczelnienie

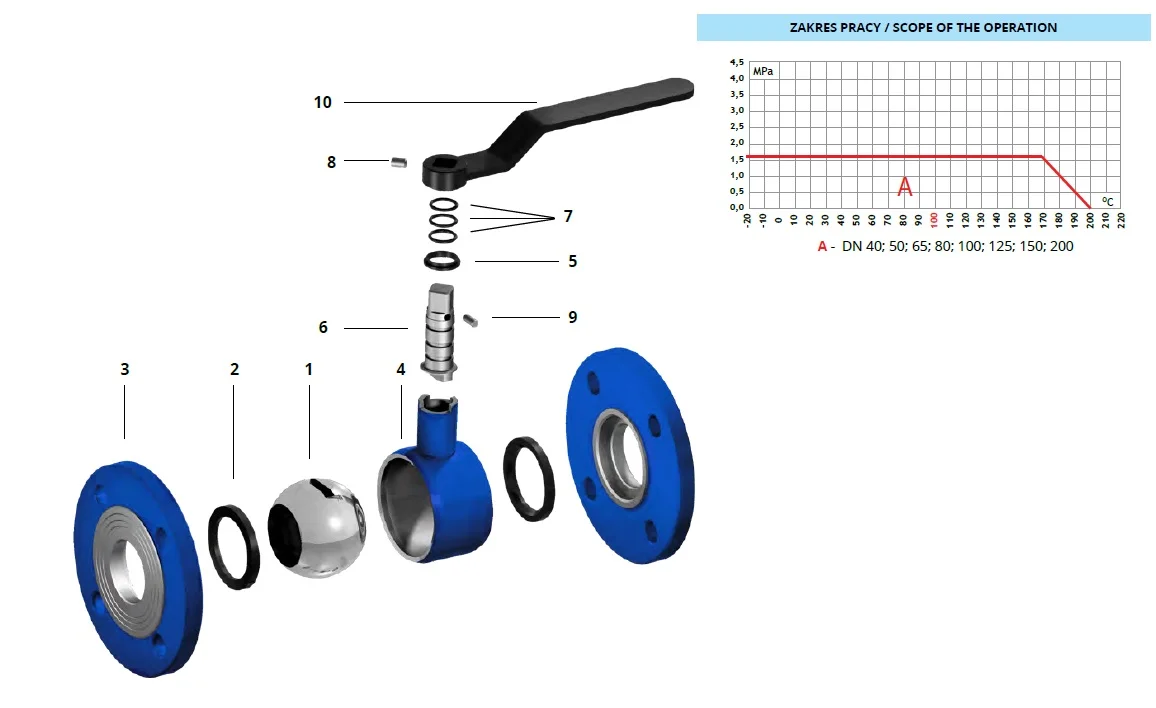

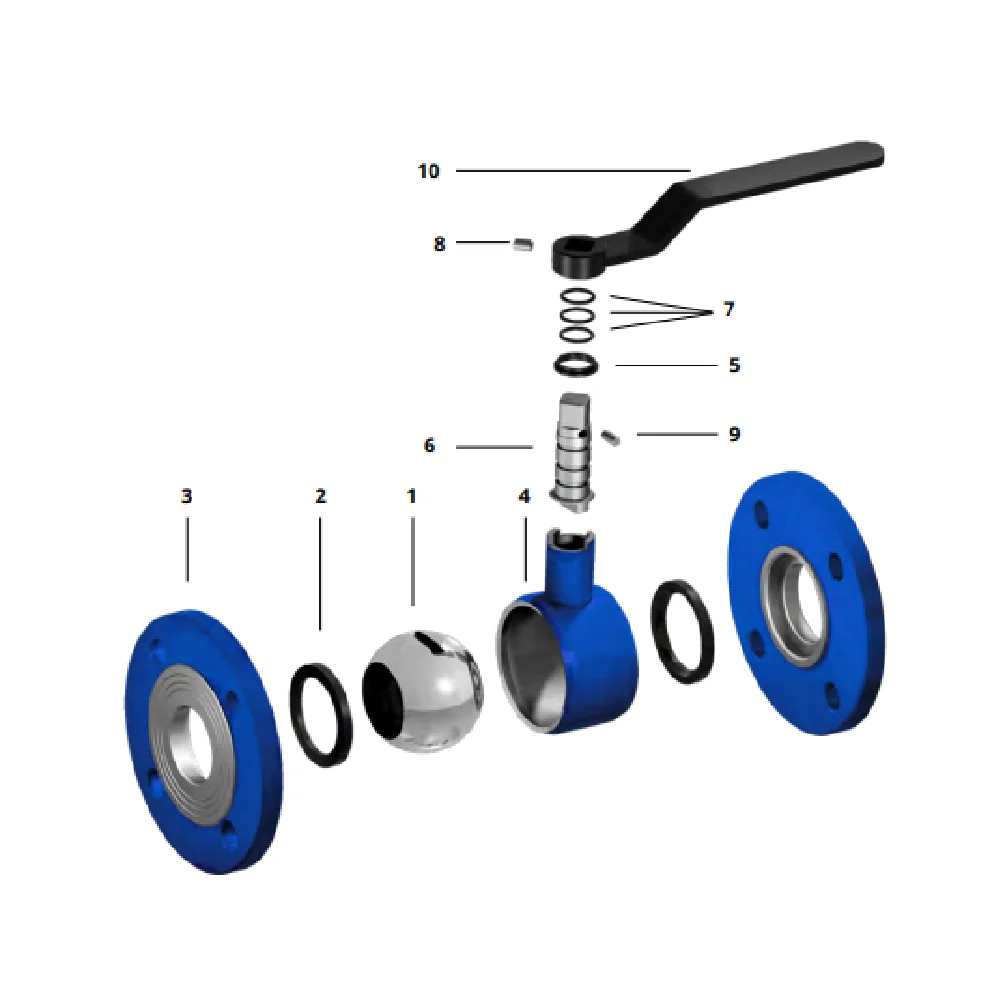

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do wody WK2A DN65 Sandwich

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – wytrzymałość dla instalacji ciepłowniczych i przemysłowych
• ✔ Przyłącze kołnierzowe PN16 – 8 śrub M16, rozstaw ØD0 145 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 20% węgla – temperatura robocza –20 °C do +200 °C, zwiększona odporność na ścieranie, żywotność >10 000 cykli
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i kuli, klasa A (<0,01 ml/min), brak emisji do atmosfery
• ✔ Korpus i kula P355NL1 – certyfikowana stal odporna na niskie temperatury (próby udarności –50 °C), zgodność z PED 2014/68/EU
• ✔ Obróbka strumieniowo‑ścierna i powłoka antykorozyjna – 3‑składnikowa farba RAL 5015 (niebieski IDMAR), ochrona przed korozją
• ✔ Spawanie robotyczne MAG/MIG – idealne położenie spoin, wysoka wytrzymałość mechaniczna
• ✔ Obróbka CNC (HAAS, OKUMA) – tolerancje <0,01 mm, doskonała szczelność i płynność ruchu
• ✔ Zabezpieczenie antystatyczne – trzpień połączony elektrycznie z kulą, zapobiega iskrzeniu
• ✔ Kompaktowa konstrukcja sandwich – długość zabudowy I = 250 mm, oszczędność miejsca i masy instalacji
• ✔ Kwadrat napędowy 19 mm (ISO 5211 F07) – możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego
• ✔ Żywotność ponad 10 000 cykli – w warunkach wodnych i ciepłowniczych
• ✔ Przeznaczenie: płyny grupy 2 (PED) – woda (zimna i gorąca), para wodna, glikol, oleje, azot, dwutlenek węgla, sprężone powietrze

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	65
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØDz – średnica zewnętrzna kołnierza	185
ØD1 – średnica rozmieszczenia otworów	122
ØD0 – średnica okręgu centrów otworów	145
Ød0 – średnica otworu śruby	18
n – liczba śrub	8 (M16)
g – grubość kołnierza	20
f – wysokość kołnierza wytłoczeniowego	2
L – długość korpusu zaworu	106
I – długość zabudowy (między kołnierzami)	250
H – wysokość korpusu zaworu	147
H1 – wysokość osi kuli	123
H2 – wysokość całkowita (z rączką)	239,5
□ s – wymiar kwadratu napędowego	19

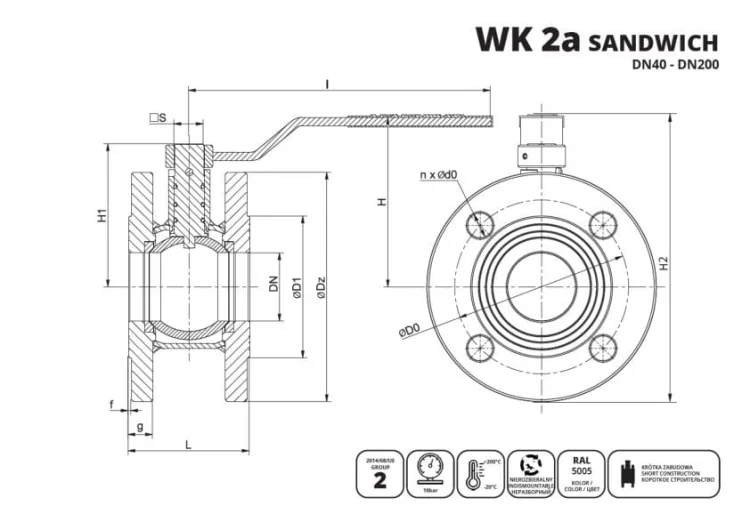

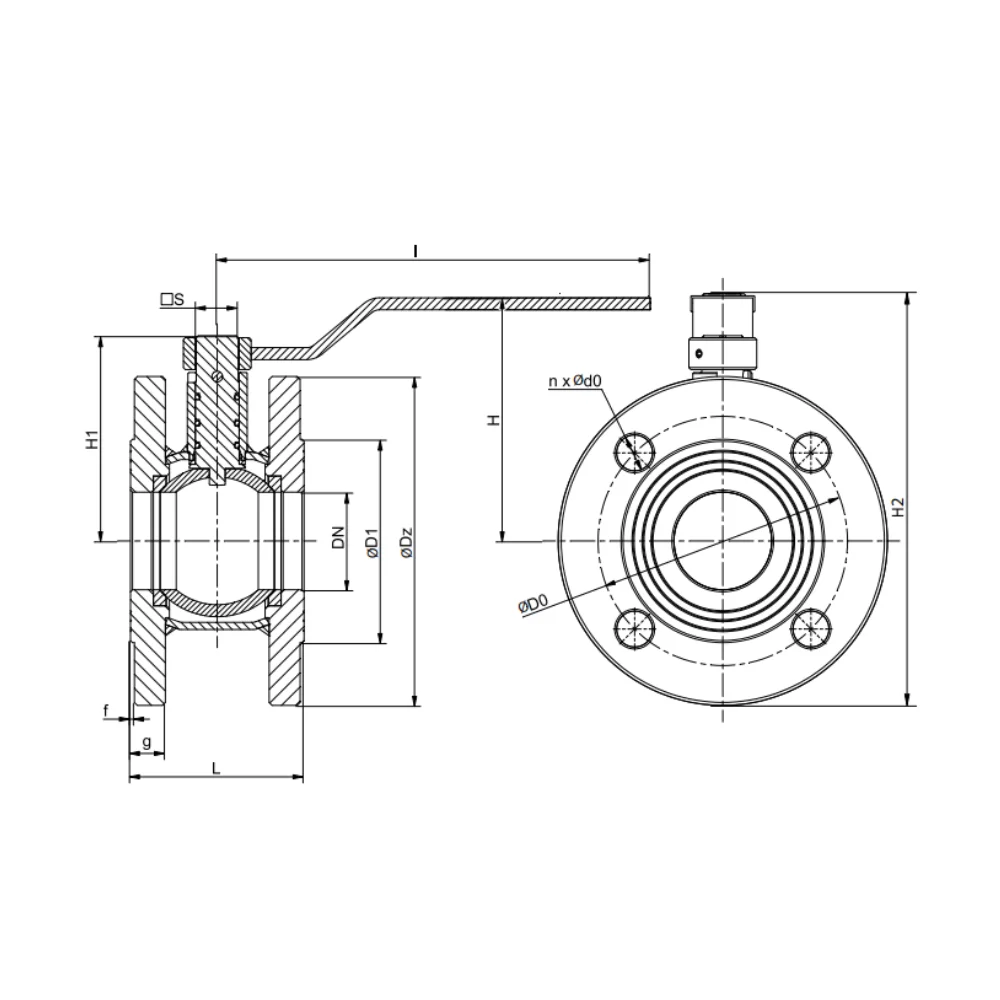

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN65 WK2A Sandwich

Zastosowania przemysłowe

Zawór kulowy DN65 WK2A Sandwich 1,6 MPa jest przeznaczony do pracy w szerokim spektrum instalacji przemysłowych, ciepłowniczych, wodociągowych oraz HVAC. Dzięki odporności na temperaturę –20 °C … +200 °C i ciśnienie do 16 bar zawór doskonale sprawdza się w następujących obszarach:

• Sieci ciepłownicze – dystrybucja gorącej wody i pary w systemach centralnego ogrzewania, podstacjach cieplnych, ciepłociągach magistralnych
• Instalacje HVAC (Heating, Ventilation, Air Conditioning) – regulacja przepływu czynników grzewczych i chłodzących w klimatyzacji przemysłowej, rekuperacji, pompach ciepła
• Sieci wodociągowe – transport wody pitnej i technicznej, stacje uzdatniania, zbiorniki retencyjne, systemy przeciwpożarowe
• Instalacje przemysłowe – procesy technologiczne w przemyśle chemicznym, petrochemicznym, farmaceutycznym, spożywczym (oleje, glikol, roztwory glikolowe)
• Systemy sprężonego powietrza – kompresory, zbiorniki powietrza, rozdzielnie powietrza sprężonego w zakładach produkcyjnych
• Instalacje glikolowe – układy chłodzenia z glikolem propylenowym lub etylenowym, systemy solarne

6 kluczowych zalet zaworu DN65 WK2A Sandwich

1. Kompaktowa konstrukcja sandwich – długość zabudowy I = 250 mm jest znacznie krótsza niż w zaworach standardowych, co oszczędza miejsce w instalacji i redukuje masę całego układu.
2. Szeroki zakres temperatur (–20 °C … +200 °C) – uniwersalne zastosowanie w instalacjach zimnej wody, gorącej wody sieciowej, pary wodnej oraz glikolu, zgodność z wymaganiami ciepłownictwa i HVAC.
3. Zaawansowane uszczelnienia PTFE + 20% C – wyjątkowo niska emisja (klasa A <0,01 ml/min), długa żywotność (>10 000 cykli), odporność na ścieranie i związki chemiczne, brak wymagań smarowania.
4. Potrójne zabezpieczenie przed wyciekiem – system trzech pierścieni O‑ring NBR70 zapewnia niezawodne uszczelnienie nawet przy pełnym ciśnieniu PS 16 bar, zgodność z normami szczelności.
5. Precyzja CNC i spawanie robotyczne – tolerancje wykonania <0,01 mm gwarantują doskonałą szczelność, płynność ruchu i długą żywotność bez konieczności konserwacji, obróbka na maszynach HAAS i OKUMA.
6. Gotowość do automatyzacji (ISO 5211) – kwadrat napędowy 19 mm (F07) umożliwia łatwy montaż siłownika elektrycznego, pneumatycznego lub przekładni ślimakowej, certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Wysyłka ekspresowa 24 h – zawór wysyłany tego samego dnia roboczego
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury przemysłowej

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN16? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór przeznaczony do instalacji wodnych, ciepłowniczych, HVAC oraz przemysłowych (płyny grupy 2 wg PED). Montaż i konserwacja muszą być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi normami BHP i przepisami budowlanymi. Kołnierze stalowe PN16, uszczelki oraz śruby dostępne są osobno w naszej ofercie. Zawór dostarczany jest bez rączki – rączka dostępna jako oddzielna pozycja. Zobacz kołnierze stalowe →
