Obejście CPVC 1/2" Pełne V System Klejony – Ciepła Woda | IDMAR

Obejście CPVC DN15 (1/2") pełne w kształcie litery V do omijania przeszkód w instalacjach ciepłej wody. Wykonane z CPVC (chlorowany PVC), odporne na temperaturę do +80°C w pracy ciągłej (szczyt +90°C). Kompletna, gotowa kształtka z dwoma kielichami klejonymi – montaż bez konieczności gięcia rur. Wysokość obejścia H=34 mm, długość całkowita L=282 mm. Idealne do omijania wodomierzy, zaworów, rur krzyżujących się, elementów konstrukcji. Montaż prosty: klejenie na zimno klejem CPVC do rur 1/2". Ciśnienie robocze do 8 bar przy +20°C, żywotność > 50 lat. Zgodne z normą PN-EN ISO 1452-3:2011, certyfikat PZH. Kolor żółty charakterystyczny dla systemu CPVC. Pozycja montażowa dowolna (poziom, pion). Zobacz całą ofertę armatury CPVC ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa

Przejdź do pełnego opisu

Przeznaczenie ciepła woda

Średnica 1/2"

Ilość

szt.

Dostępność:

na wyczerpaniu

7,09 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Obejście CPVC 1/2" pełne V system klejony - ciepła woda

Czym jest obejście CPVC pełne V?

IDMAR Obejście CPVC 1/2" pełne V system klejony - ciepła woda to profesjonalna kształtka instalacyjna w kształcie litery V służąca do omijania przeszkód w instalacjach rur CPVC klejonych. Materiał CPVC (chlorowany polichlorek winylu) charakteryzuje się wyjątkową odpornością na wysoką temperaturę – do +80°C w pracy ciągłej, co czyni go idealnym rozwiązaniem do instalacji ciepłej wody użytkowej, cyrkulacji c.w.u. oraz systemów technicznych wymagających ominięcia przeszkód.

Obejście to gotowa, kompletna kształtka wykonana fabrycznie z dwoma kielichami klejonymi na obu końcach, eliminująca konieczność czasochłonnego gięcia rur lub łączenia wielu kształtek (kolanek). Kształt V zapewnia płynne obejście przeszkody z minimalnym oporem przepływu. Wysokość obejścia wynosi H=34 mm, co pozwala ominąć typowe przeszkody takie jak wodomierze, zawory, rury krzyżujące się, elementy konstrukcyjne, belki, słupy. Długość całkowita L=282 mm zapewnia wystarczającą przestrzeń manewrową podczas montażu. Obejście montuje się poprzez proste wklejenie obu końców do rur CPVC 1/2" za pomocą kleju CPVC – bez dodatkowych łączników, gwintów czy specjalistycznych narzędzi.

Parametry techniczne i wymiary

Kod produktu (SKU):	CPVCOVKZ015XKZ015.302
Marka:	IDMAR
Rozmiar nominalny:	1/2" (DN15)
Typ obejścia:	Pełne V (bypass)
Wymiar D:	15,9 mm
Wymiar L₁:	141 mm (połowa długości)
Wymiar L:	282 mm (długość całkowita)
Wymiar H:	34 mm (wysokość obejścia)
Materiał:	CPVC (chlorowany polichlorek winylu)
Ciśnienie maksymalne:	8 bar (0,8 MPa)
Temperatura pracy:	+1°C – +80°C (szczyt +90°C)
Typ połączenia:	Klejone (2 kielichy)
Pozycja montażowa:	Dowolna (poziom, pion)
System montażu:	Klejony (klej CPVC)
Norma:	PN-EN ISO 1452-3:2011
Certyfikat:	PZH
Kolor:	Żółty
Gwarancja:	2 lata

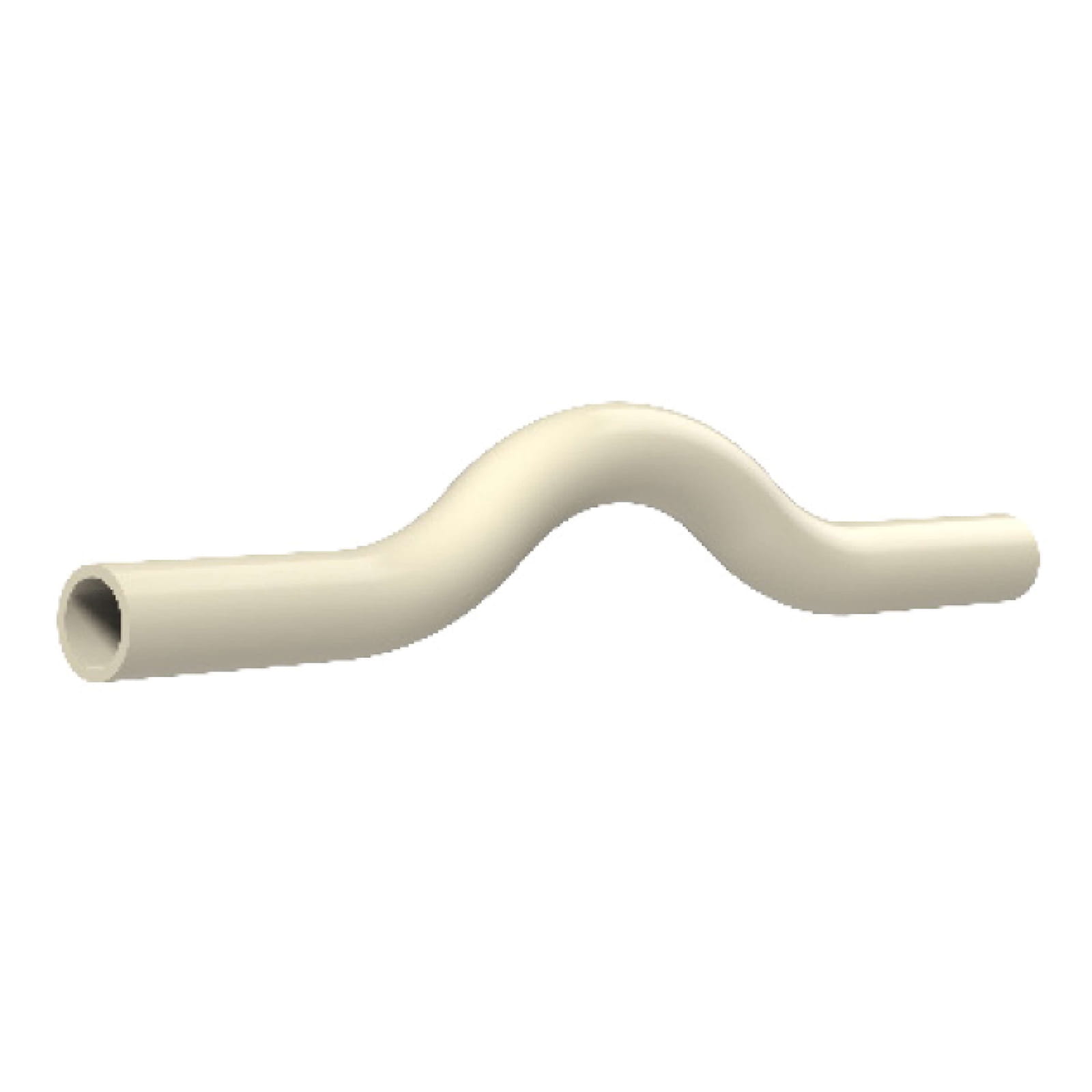

IDMAR Obejście CPVC 1/2" pełne V system klejony - ciepła woda

Obejście CPVC 1/2" pełne V z wymiarami

Opis szczegółowy

Obejście CPVC 1/2" pełne V (kod: CPVCOVKZ015XKZ015.302) to niezbędny element instalacji ciepłej wody wszędzie tam, gdzie trasa rurociągu musi ominąć przeszkodę bez zmiany płaszczyzny prowadzenia. Wykonane z materiału CPVC odpornego na temperatury do +80°C, sprawdza się doskonale w systemach c.w.u., cyrkulacji oraz instalacjach technicznych wymagających obejścia wodomierzy, zaworów, rur krzyżujących się czy elementów konstrukcyjnych budynku.

Obejście to gotowa kształtka fabrycznie ukształtowana w literę V z dwoma kielichami klejonymi na obu końcach. Eliminuje to konieczność czasochłonnego montażu z wielu elementów (4 kolanka + 3 odcinki rury), znacznie przyspieszając i ułatwiając instalację. Wysokość obejścia H=34 mm pozwala ominąć typowe przeszkody w instalacjach domowych: wodomierze DN15 (wysokość ok. 25-30 mm), zawory kulowe 1/2", rurę przecinającą się prostopadle, słupki montażowe, belki, elementy ścienne. Długość całkowita L=282 mm zapewnia wystarczającą elastyczność montażową – można wyciąć fragment prostej rury i wstawić obejście w jej miejsce. Kształt V (dwa symetryczne zagięcia pod kątem ok. 45°) minimalizuje opory przepływu w porównaniu do ostrych zagięć pod 90°, co jest korzystne dla hydrauliki instalacji.

Zalety obejścia CPVC 1/2" pełnego V:

• Gotowa kształtka: eliminuje montaż z wielu elementów (kolanka + odcinki rury)
• Oszczędność czasu: szybki montaż przez wklejenie obu końców do rur prostych
• Minimalne opory przepływu: płynne zagięcia V zamiast ostrych kolanek 90°
• Uniwersalność: omija wodomierze, zawory, rury krzyżujące, elementy konstrukcji
• Wysoka temperatura pracy: do +80°C (szczyt +90°C), dedykowane do ciepłej wody
• Dowolna pozycja montażu: poziom, pion, ukośnie – obejście działa w każdej orientacji
• Estetyka: jednolita kształtka bez widocznych łączeń wygląda profesjonalnie
• Niezawodność: brak dodatkowych złączy = mniej punktów potencjalnych nieszczelności
• Długa żywotność: ponad 50 lat eksploatacji w prawidłowych warunkach

Montaż obejścia CPVC 1/2" pełnego V krok po kroku:

1. Zaplanuj trasę: Zmierz przeszkodę i upewnij się, że wysokość obejścia H=34 mm wystarczy do jej ominięcia. Zaznacz na rurach prostych miejsce, gdzie będą podłączone oba końce obejścia (odległość między punktami = L=282 mm).
2. Przetnij rurę: Odetnij fragment rury CPVC 1/2" w zaznaczonych miejscach piłą lub obcinaczem. Usuń zadziory z obu końców rur.
3. Oczyść powierzchnie: Nałóż środek czyszczący CPVC na zewnętrzne końce obu rur prostych oraz wewnątrz obu kielichów obejścia. Odczekaj do wyschnięcia.
4. Próba montażu na sucho: Wsuń oba końce obejścia do rur bez kleju, sprawdzając dopasowanie i orientację. Upewnij się, że obejście omija przeszkodę zgodnie z planem.
5. Aplikacja kleju: Nałóż równomiernie klej CPVC na zewnętrzne końce rur prostych i wewnątrz kielichów obejścia.
6. Montaż obejścia: Wsuń oba końce obejścia do rur prostych jednocześnie (lub po kolei, zaczynając od trudniejszego końca) do oporu. Przytrzymaj przez 30 sekund. Usuń nadmiar kleju.
7. Orientacja: Upewnij się, że obejście omija przeszkodę w odpowiedniej płaszczyźnie (poziom/pion). Koryguj orientację natychmiast po wsunięciu – klej wiąże w ciągu sekund.
8. Czas wiązania: Odczekaj 24 h przy +20°C przed uruchomieniem instalacji pod ciśnieniem.

⚠️ UWAGA: Orientacja obejścia jest krytyczna – po wklejeniu nie ma możliwości korekty bez odcięcia. Przed klejeniem wykonaj próbę montażu na sucho i zaznacz orientację na rurach (np. kreską). Obejście V można montować w dowolnej płaszczyźnie (poziomo, pionowo, ukośnie), ale musi omijać przeszkodę zgodnie z planem. Jeśli przeszkoda jest wyższa niż 34 mm, rozważ użycie dwóch obejść w serii lub kształtek kolanko 45 stopni 1 2 do zbudowania wyższego obejścia.

Zastosowanie obejścia CPVC 1/2" pełnego V

• Obejście wodomierzy: omijanie liczników wody DN15 w przyłączach domowych, budynkach wielorodzinnych
• Omijanie zaworów: obejście zaworów odcinających, reduktorów ciśnienia, filtrów w linii prostej
• Rury krzyżujące się: sytuacje, gdy rurociąg ciepłej wody musi przejść nad/pod inną rurą
• Elementy konstrukcyjne: omijanie belek, słupków, profili stalowych, elementów ściennych
• Instalacje sanitarne: łazienki, kuchnie – obejście rur kanalizacyjnych, odpływowych w ścianach
• Cyrkulacja c.w.u.: omijanie przeszkód w pętlach cyrkulacyjnych, kolektorach
• Modernizacja instalacji: dodawanie nowych odgałęzień bez ingerencji w istniejące przeszkody
• Instalacje techniczne: obejście elementów technologicznych w systemach przemysłowych

Najczęściej zadawane pytania (FAQ)

Czy wysokość obejścia 34 mm wystarczy do ominięcia wodomierza?

TAK, dla większości wodomierzy domowych DN15 (1/2") wysokość 34 mm jest wystarczająca. Typowy wodomierz DN15 ma wysokość korpusu 25-30 mm. Obejście z zapasem 4-9 mm pozwala bezpiecznie ominąć licznik. Ważne: Zmierz konkretny wodomierz przed montażem – niektóre modele z dodatkowymi przyłączami (np. impulsowym) mogą być wyższe. Jeśli wodomierz jest wyższy, użyj dwóch obejść w serii lub zbuduj obejście z kształtek kolanko 45 stopni 1 2.

Czy obejście V można montować pionowo?

TAK – obejście CPVC 1/2" V można montować w dowolnej pozycji: poziomo, pionowo lub ukośnie. Parametr "pozycja montażowa: dowolna" oznacza, że hydraulika i wytrzymałość mechaniczna są identyczne niezależnie od orientacji. W montażu pionowym obejście może omijać np. rurę poziomą przecinającą pion instalacji, zawór zamontowany na pionie, element konstrukcyjny wystający ze ściany. Kluczowe jest prawidłowe zaplanowanie orientacji przed klejeniem – po wyklejeniu nie ma możliwości korekty.

Czy obejście wpływa na ciśnienie wody w instalacji?

Obejście V powoduje minimalne straty ciśnienia – ok. 0,05-0,1 bar przy typowych przepływach domowych. To znacznie mniej niż obejście zbudowane z kolanek 90° (ok. 0,2-0,3 bar), ponieważ kształt V ma płynniejsze zagięcia pod mniejszym kątem (ok. 45°). Straty są porównywalne do 2-3 metrów prostej rury. W prawidłowo zaprojektowanej instalacji domowej (ciśnienie wejściowe 3-5 bar) spadek o 0,1 bar jest nieznaczny i nie wpływa na komfort użytkowania.

Czy mogę użyć obejścia zamiast kolanek 45°?

TAK, ale tylko jeśli wysokość ominięcia wynosi dokładnie 34 mm. Obejście V jest funkcjonalnie odpowiednikiem zestawu: 2 kolanka 45° + 3 odcinki rury (jeden środkowy poziomy + dwa skośne). Zalety obejścia gotowego: szybszy montaż (2 klejenia zamiast 4), mniej punktów potencjalnych nieszczelności, lepsza estetyka (brak widocznych złączy), niższa cena całości. Wada: stała wysokość 34 mm – jeśli potrzebujesz innej wysokości, musisz użyć kolanek i odcinków rury dopasowanych indywidualnie.

Jak obliczyć, ile miejsca potrzebuję na obejście?

Wymiary obejścia: długość całkowita L=282 mm (odległość między punktami podłączenia do rur prostych), wysokość H=34 mm (maksymalne "wybrzuszenie" powyżej/poniżej linii prostej). Oznacza to, że potrzebujesz: 282 mm przestrzeni wzdłuż trasy rurociągu + 34 mm przestrzeni w kierunku prostopadłym (w górę, w dół lub na bok – zależnie od orientacji). Przykład: jeśli rurociąg biegnie 5 cm od ściany, a przeszkoda wystaje 2 cm, obejście 34 mm zmieści się (2 cm przeszkoda + 3,4 cm obejście = 5,4 cm, ale obejście jest symetryczne, więc maksymalnie wystaje 1,7 cm w każdą stronę od przeszkody).

Czy mogę skrócić obejście, jeśli jest za długie?

NIE – obejście jest gotową, litą kształtką fabrycznie ukształtowaną, której nie można skracać bez zniszczenia geometrii i kielichów. Jeśli długość 282 mm jest za duża dla Twojej instalacji, jedyne rozwiązanie to: (1) wciąć fragment rury prostej i wstawić obejście między te cięcia, lub (2) użyć alternatywnego rozwiązania – zbudować obejście z 2 kolanek 45° + 3 odcinków rury o długościach dopasowanych do Twojej potrzeby. Gotowe obejście jest optymalne dla standardowych zastosowań, ale nie dla każdej niestandardowej sytuacji.

Czy obejście nadaje się do instalacji cyrkulacji c.w.u.?

TAK, obejście CPVC 1/2" V doskonale sprawdza się w pętlach cyrkulacyjnych ciepłej wody wszędzie tam, gdzie trasa cyrkulacji musi ominąć przeszkodę (zawór zwrotny, wodomierz, pompę cyrkulacyjną, rurę zimnej wody krzyżującą się). CPVC wytrzymuje stałą temperaturę cyrkulacji +55-70°C bez problemu (szczyt +80°C). Minimalne opory przepływu kształtu V są korzystne dla hydrauliki cyrkulacji – nie powodują znaczących strat ciśnienia, które mogłyby osłabić przepływ cyrkulacyjny.

Co zrobić jeśli przeszkoda jest wyższa niż 34 mm?

Jeśli przeszkoda jest wyższa niż 34 mm, masz kilka opcji: (1) Użyj dwóch obejść V w serii – zmontuj jedno za drugim, uzyskując wysokość ok. 68 mm (minus niewielka utrata na nachodzenie kielichów). (2) Zbuduj obejście niestandardowe z kształtek – użyj kolanek 45° lub 90° + odcinków rury CPVC dopasowanych do wymaganej wysokości. (3) Zmień trasę rurociągu – poprowadź rurę inną drogą, omijając wysoką przeszkodę z boku zamiast z góry/dołu. (4) Przesuń przeszkodę – jeśli to możliwe (np. wodomierz na dłuższych złączkach).
