Obejście CPVC 3/4" Pełne V System Klejony – Ciepła Woda | IDMAR

Obejście CPVC DN20 (3/4") pełne w kształcie litery V do omijania przeszkód w instalacjach ciepłej wody większych średnic. Wykonane z CPVC (chlorowany PVC), odporne na temperaturę do +80°C w pracy ciągłej (szczyt +90°C). Kompletna, gotowa kształtka z dwoma kielichami klejonymi – montaż bez konieczności gięcia rur. Wysokość obejścia H=39 mm, długość całkowita L=285 mm. Idealne do omijania wodomierzy DN20, zaworów głównych, filtrów, rur krzyżujących się, elementów konstrukcji w przewodach o większych przepływach. Montaż prosty: klejenie na zimno klejem CPVC do rur 3/4". Ciśnienie robocze do 8 bar przy +20°C, żywotność > 50 lat. Zgodne z normą PN-EN ISO 1452-3:2011, certyfikat PZH. Kolor żółty charakterystyczny dla systemu CPVC. Pozycja montażowa dowolna. Zobacz całą ofertę armatury CPVC ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

7,98 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Obejście CPVC 3/4" pełne V system klejony - ciepła woda

Czym jest obejście CPVC 3/4" pełne V?

IDMAR Obejście CPVC 3/4" pełne V system klejony - ciepła woda to profesjonalna kształtka instalacyjna większej średnicy w kształcie litery V służąca do omijania przeszkód w instalacjach rur CPVC klejonych o większych przepływach. Materiał CPVC (chlorowany polichlorek winylu) charakteryzuje się wyjątkową odpornością na wysoką temperaturę – do +80°C w pracy ciągłej, co czyni go idealnym rozwiązaniem do instalacji ciepłej wody użytkowej, głównych przewodów zasilających, cyrkulacji c.w.u. oraz systemów technicznych wymagających ominięcia przeszkód przy wyższych przepływach.

Obejście to gotowa, kompletna kształtka wykonana fabrycznie z dwoma kielichami klejonymi na obu końcach, eliminująca konieczność czasochłonnego gięcia rur lub łączenia wielu kształtek (kolanek). Kształt V zapewnia płynne obejście przeszkody z minimalnym oporem przepływu. Wysokość obejścia wynosi H=39 mm (o 5 mm więcej niż wersja 1/2"), co pozwala ominąć typowe przeszkody większych średnic takie jak wodomierze DN20, zawory kulowe główne 3/4", filtry magistralne z płukaniem wstecznym, rury krzyżujące się, elementy konstrukcyjne, reduktory ciśnienia. Długość całkowita L=285 mm (o 3 mm dłuższa niż 1/2") zapewnia wystarczającą przestrzeń manewrową podczas montażu większych średnic. Średnica 3/4" jest typowa dla głównych przewodów zasilających budynki, rozdzielaczy, kolektorów, instalacji o wysokich przepływach. Obejście montuje się poprzez proste wklejenie obu końców do rur CPVC 3/4" za pomocą kleju CPVC.

Parametry techniczne i wymiary

Kod produktu (SKU):	CPVCOVKZ020XKZ020.302
Marka:	IDMAR
Rozmiar nominalny:	3/4" (DN20)
Typ obejścia:	Pełne V (bypass)
Wymiar D:	22,2 mm
Wymiar L₁:	142,5 mm (połowa długości)
Wymiar L:	285 mm (długość całkowita)
Wymiar H:	39 mm (wysokość obejścia)
Materiał:	CPVC (chlorowany polichlorek winylu)
Ciśnienie maksymalne:	8 bar (0,8 MPa)
Temperatura pracy:	+1°C – +80°C (szczyt +90°C)
Typ połączenia:	Klejone (2 kielichy)
Pozycja montażowa:	Dowolna (poziom, pion)
System montażu:	Klejony (klej CPVC)
Norma:	PN-EN ISO 1452-3:2011
Certyfikat:	PZH
Kolor:	Żółty
Gwarancja:	2 lata

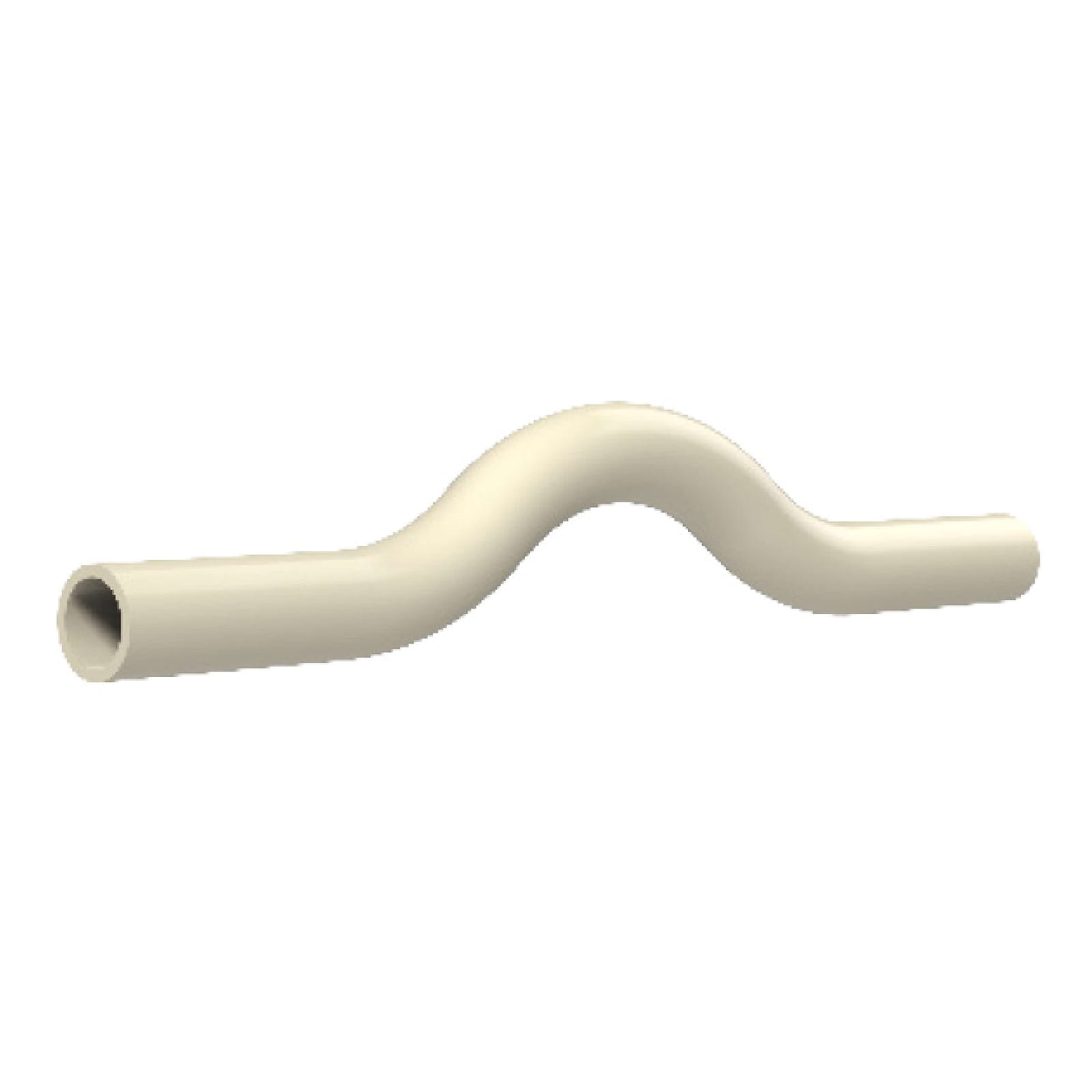

IDMAR Obejście CPVC 3/4" pełne V system klejony - ciepła woda

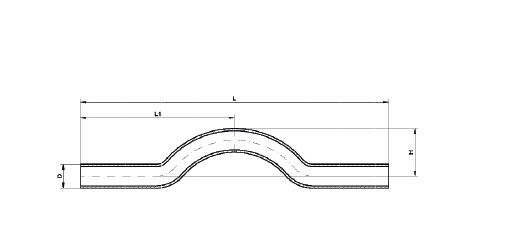

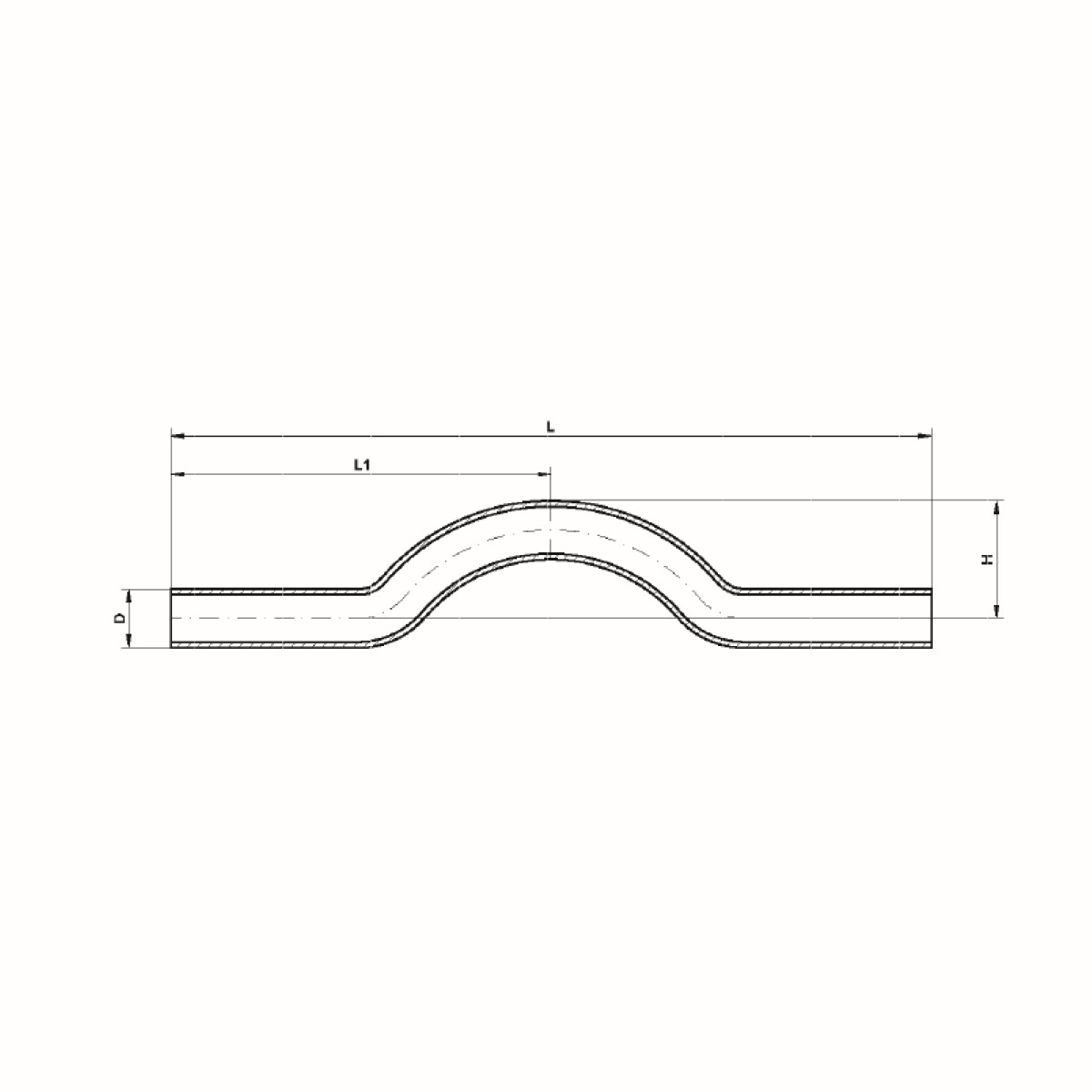

Obejście CPVC 3/4" pełne V z wymiarami

Opis szczegółowy

Obejście CPVC 3/4" pełne V (kod: CPVCOVKZ020XKZ020.302) to niezbędny element instalacji ciepłej wody większych średnic wszędzie tam, gdzie trasa rurociągu musi ominąć przeszkodę bez zmiany płaszczyzny prowadzenia przy zachowaniu wysokich przepływów. Wykonane z materiału CPVC odpornego na temperatury do +80°C, sprawdza się doskonale w głównych przewodach zasilających, systemach cyrkulacji, rozdzielaczach oraz instalacjach technicznych wymagających obejścia wodomierzy DN20, zaworów głównych, filtrów magistralnych czy elementów konstrukcyjnych budynku.

Obejście to gotowa kształtka fabrycznie ukształtowana w literę V z dwoma kielichami klejonymi na obu końcach. Eliminuje to konieczność czasochłonnego montażu z wielu elementów, znacznie przyspieszając instalację przewodów o większych średnicach. Wysokość obejścia H=39 mm (o 5 mm więcej niż wersja 1/2") pozwala ominąć typowe przeszkody w instalacjach głównych: wodomierze DN20 (wysokość korpusu ok. 30-35 mm), zawory kulowe 3/4" z dźwignią, filtry magistralne z płukaniem wstecznym, reduktory ciśnienia 3/4", rurę 3/4" przecinającą się prostopadle, elementy konstrukcyjne o większych przekrojach. Długość całkowita L=285 mm zapewnia elastyczność montażową przy większych średnicach. Kształt V minimalizuje opory przepływu w porównaniu do ostrych zagięć 90°, co jest szczególnie istotne przy średnicy 3/4" i wyższych przepływach – straty ciśnienia na obejściu V są ok. 2-3 razy niższe niż na zestawie kolanek 90°.

Zalety obejścia CPVC 3/4" pełnego V:

• Większa średnica 3/4": wyższe przepływy dla głównych przewodów zasilających i rozdzielaczy
• Zwiększona wysokość 39 mm: omija większe przeszkody niż wersja 1/2" (34 mm)
• Gotowa kształtka: eliminuje montaż z wielu elementów większych średnic
• Oszczędność czasu: szybki montaż przez wklejenie obu końców do rur 3/4"
• Minimalne opory przepływu: płynne zagięcia V zamiast ostrych kolanek 90° – istotne przy wyższych przepływach
• Uniwersalność: omija wodomierze DN20, zawory główne, filtry magistralne, rury krzyżujące
• Wysoka temperatura pracy: do +80°C (szczyt +90°C), dedykowane do ciepłej wody
• Dowolna pozycja montażu: poziom, pion, ukośnie – obejście działa w każdej orientacji
• Długa żywotność: ponad 50 lat eksploatacji w prawidłowych warunkach

Montaż obejścia CPVC 3/4" pełnego V krok po kroku:

1. Zaplanuj trasę i zmierz: Zmierz przeszkodę i upewnij się, że wysokość obejścia H=39 mm wystarczy. Zaznacz na rurach prostych miejsce podłączenia obu końców obejścia (odległość L=285 mm).
2. Przetnij rurę 3/4": Odetnij fragment rury CPVC 3/4" w zaznaczonych miejscach piłą lub obcinaczem do większych średnic. Usuń zadziory.
3. Oczyść powierzchnie: Nałóż środek czyszczący CPVC na końce rur i wewnątrz kielichów obejścia. Odczekaj do wyschnięcia.
4. Próba montażu na sucho: Wsuń oba końce obejścia do rur bez kleju, sprawdzając dopasowanie i orientację wobec przeszkody.
5. Aplikacja kleju: Nałóż klej CPVC na końce rur i wewnątrz kielichów (dla 3/4" użyj nieco więcej kleju niż dla 1/2").
6. Montaż obejścia: Wsuń oba końce do rur jednocześnie lub po kolei do oporu. Przytrzymaj 30-40 sekund. Usuń nadmiar kleju.
7. Weryfikacja orientacji: Upewnij się, że obejście omija przeszkodę w odpowiedniej płaszczyźnie. Koryguj natychmiast po wsunięciu.
8. Czas wiązania: Odczekaj 24 h przy +20°C (dla większych średnic zalecane 48h dla pełnej pewności) przed uruchomieniem pod ciśnieniem.

⚠️ UWAGA: Orientacja obejścia jest krytyczna – po wklejeniu nie ma możliwości korekty. Wykonaj próbę montażu na sucho i zaznacz orientację. Obejście 3/4" wymaga większej ilości kleju niż 1/2" ze względu na większą powierzchnię klejenia. Przy montażu używaj dwóch osób jeśli to możliwe – jedna przytrzymuje obejście w odpowiedniej orientacji, druga wsuwa końce do rur. Większa średnica oznacza większą sztywność – precyzyjne dopasowanie jest kluczowe.

Zastosowanie obejścia CPVC 3/4" pełnego V

• Obejście wodomierzy DN20: omijanie liczników wody głównych 3/4" w przyłączach budynków wielorodzinnych, obiektów komercyjnych
• Główne przewody zasilające: obejście przeszkód w przewodach od przyłącza wodociągowego do rozdzielaczy
• Omijanie zaworów głównych: obejście zaworów kulowych odcinających 3/4", reduktorów ciśnienia, filtrów magistralnych
• Filtry z płukaniem wstecznym: obejście filtrów samopłuczących DN20 w linii głównej
• Rury krzyżujące się: sytuacje, gdy główny rurociąg 3/4" musi przejść nad/pod inną rurą większej średnicy
• Rozdzielacze i kolektory: omijanie przeszkód w systemach rozdzielczych ciepłej wody większych obiektów
• Cyrkulacja c.w.u. główna: obejście przeszkód w głównych pętlach cyrkulacyjnych 3/4"
• Instalacje przemysłowe: obejście elementów technologicznych w systemach z gorącą wodą o większych przepływach

Najczęściej zadawane pytania (FAQ)

Jaka jest różnica między obejściem 1/2" a 3/4"?

Główne różnice: średnica (1/2" DN15 vs 3/4" DN20), wysokość obejścia (34 mm vs 39 mm – o 5 mm więcej), długość (282 mm vs 285 mm), przepływ (3/4" ok. 2-2,5 razy wyższy). Obejście 3/4" stosuje się w głównych przewodach zasilających, po wodomierzach DN20, w rozdzielaczach, kolektorach – wszędzie tam, gdzie wymagane są wyższe przepływy. Obejście 1/2" typowe dla odgałęzień końcowych. Większa wysokość 39 mm pozwala ominąć większe przeszkody.

Czy wysokość 39 mm wystarczy do ominięcia wodomierza 3/4"?

TAK, dla większości wodomierzy DN20 (3/4") wysokość 39 mm jest wystarczająca. Typowy wodomierz DN20 ma wysokość korpusu 30-35 mm. Obejście z zapasem 4-9 mm pozwala bezpiecznie ominąć licznik. Wodomierze 3/4" są nieco wyższe niż 1/2", dlatego obejście 3/4" ma zwiększoną wysokość (39 mm vs 34 mm w wersji 1/2"). Zmierz konkretny model wodomierza przed montażem – niektóre z dodatkowymi przyłączami mogą być wyższe.

Czy obejście 3/4" ma większe straty ciśnienia niż 1/2"?

Paradoksalnie NIE – przy porównywalnych prędkościach przepływu obejście 3/4" ma mniejsze straty ciśnienia niż 1/2", ponieważ większa średnica oznacza niższą prędkość wody przy tym samym natężeniu przepływu (litry/min). Straty ciśnienia na obejściu 3/4" V wynoszą ok. 0,04-0,08 bar przy typowych przepływach domowych (10-15 l/min), co jest nieznaczne. To główna zaleta większych średnic – lepsze parametry hydrauliczne przy wysokich przepływach.

Czy mogę zamontować obejście w głównym przewodzie po wodomierzu?

TAK – to typowe zastosowanie obejścia 3/4". Główny przewód zasilający po wodomierzu często musi ominąć przeszkody: zawór główny odcinający, filtr magistralny, reduktor ciśnienia, rurę kanalizacyjną, belkę konstrukcyjną, słup. Obejście 3/4" V jest idealnym rozwiązaniem dla takich sytuacji – zachowuje pełny przepływ (bez zawężenia średnicy), minimalizuje straty ciśnienia i montuje się szybko bez konieczności łączenia wielu kształtek.

Czy obejście nadaje się do filtru z płukaniem wstecznym?

TAK, obejście 3/4" doskonale sprawdza się do omijania filtrów magistralnych z płukaniem wstecznym (samopłuczących) DN20. Filtry te mają zazwyczaj wysokość korpusu 30-40 mm (włącznie z przyłączem spustowym) – obejście 39 mm zmieści się z zapasem. Typowa konfiguracja: wodomierz → filtr z płukaniem → obejście V omijające filtr → dalszy ciąg przewodu głównego. Filtr montuje się w linii, obejście "przeskakuje" nad nim, zapewniając ciągłość trasy.

Ile kleju CPVC potrzebuję do montażu obejścia 3/4"?

Do montażu obejścia 3/4" (2 klejenia: oba końce) potrzeba ok. 4-6 ml kleju CPVC (ok. 2-3 ml na jedno klejenie). To więcej niż dla 1/2" ze względu na większą średnicę i powierzchnię klejenia. Standardowa butelka 120 ml wystarcza na ok. 20-30 klejów średnicy 3/4" (40-60 dla 1/2"). Dla instalacji z większymi średnicami (3/4", 1") zalecamy zakup pojemników 250 ml lub 500 ml – są bardziej ekonomiczne i masz pewność, że kleju wystarczy.

Czy obejście wytrzyma ciśnienie z hydroforu?

TAK, obejście CPVC 3/4" wytrzymuje ciśnienie robocze 8 bar przy +20°C, co wystarcza dla wszystkich hydroforów domowych (typowe ustawienie 2-4 bar, maksymalnie 5-6 bar). Obejście większej średnicy jest mocniejsze konstrukcyjnie niż 1/2" ze względu na grubsze ścianki CPVC przy średnicy 3/4". Jeśli hydrofor generuje ciśnienie powyżej 6 bar, zamontuj dodatkowo reduktor ciśnienia na 4-5 bar dla ochrony całej instalacji CPVC (zwłaszcza przy +80°C ciśnienie robocze maleje do ok. 4 bar).

Czy mogę połączyć obejście 3/4" z rurą 1/2"?

NIE bezpośrednio – obejście 3/4" ma kielichy DN20 (średnica 22,2 mm), które pasują tylko do rur CPVC 3/4". Rura 1/2" (średnica 15,9 mm) jest za cienka – nie wejdzie szczelnie do kielicha 3/4". Jeśli musisz połączyć różne średnice, użyj złączki redukcyjnej CPVC 3/4" × 1/2" przed lub po obejściu. Jednak to raczej nietypowa sytuacja – obejście montuje się zazwyczaj w linii tej samej średnicy (3/4" → obejście 3/4" → 3/4").
