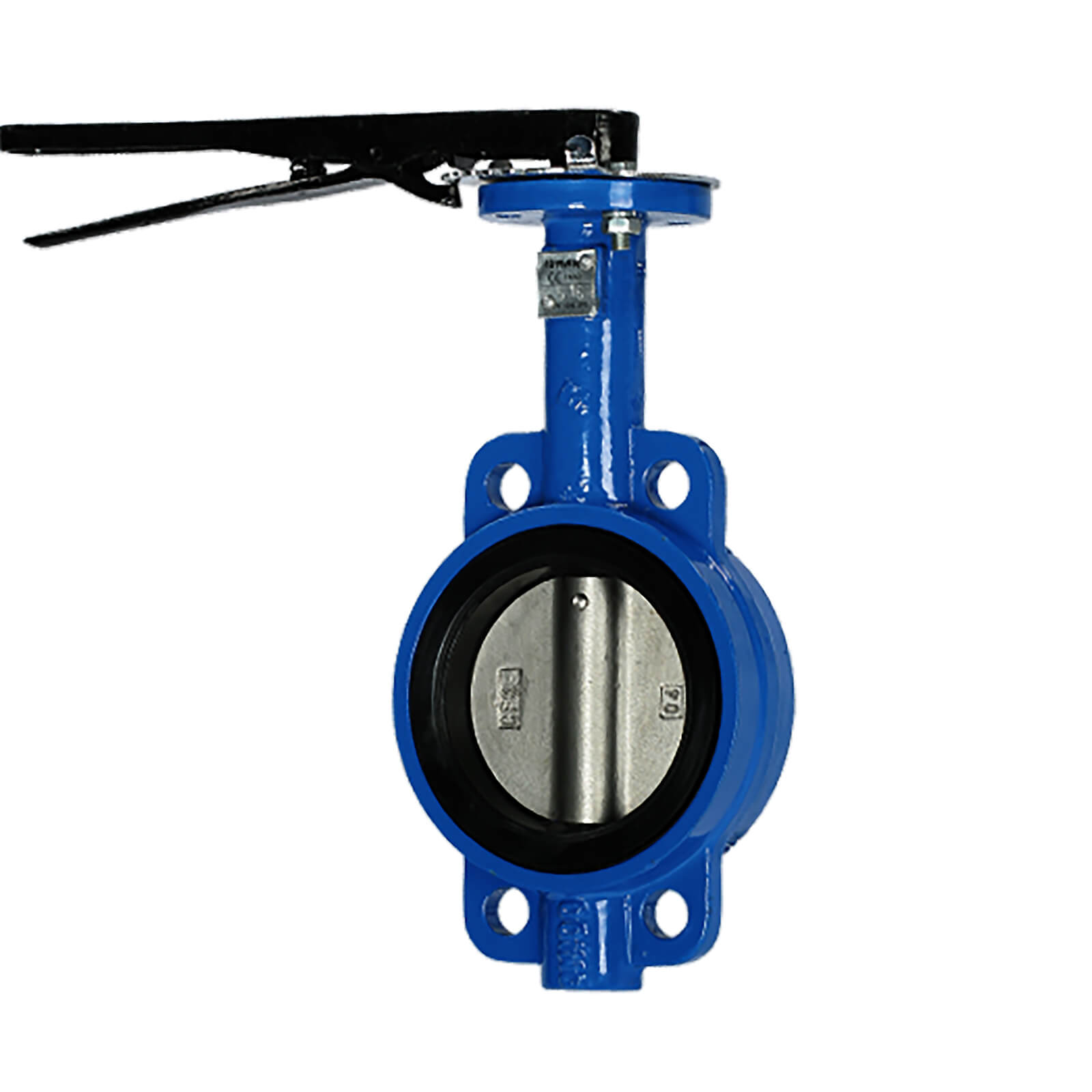

IDMAR Przepustnica DN300 żeliwna WKI1a typ FAF 3500E 1.6MPa

Przepustnica żeliwna DN300 WKI1a typ FAF 3500E 1.6MPa
APF300FAF3500E

Przepustnica, zwana też zaworem motylkowym, jest rodzajem zaworu obrotowego (należącego do podtypu ćwierćobrotowego), którego zadaniem jest regulacja przepływu medium w rurociągu lub innym układzie zamkniętym. Przepustnica może być stosowane zarówno przy przesyle gazów, jak i cieczy. Instaluje się ją wszędzie tam, gdzie konieczna jest kontrola ilości przesyłanego medium lub całkowitego zamknięcia przepływu. Zasada działania przepustnicy polega na sterowaniu z zewnętrza płaszczyzny zamykającej obracającej się wokół swojej osi obrotu, przymykając lub otwierając światło przewodu, zależnie od aktualnych potrzeb.

Zastosowanie:

Przepustnica żeliwna DN300 typ WKI1a FAF 3500E 1.6MPa może być stosowana w instalacjach wody pitnej, systemach ogrzewania (zimna, ciepła woda), a także w przemyśle chemicznym, petrochemicznym oraz spożywczym

Specyfikacja:

• DN 300 mm
• Max. ciśnienie: PS 16bar
• Temperatura pracy: -20°C ÷ +120°C

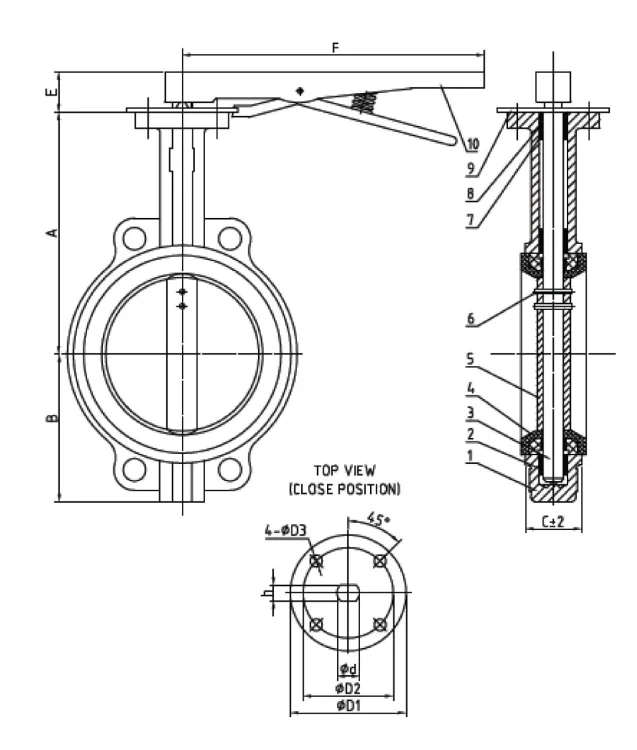

Budowa:

1. Korpus
2. Długa tuleja
3. Wał
4. Gniazdo
5. Dysk
6. Kołki trzpienia
7. Krótka tuleja
8. O-ring
9. Płyta nacinająca
10. Uchwyt

Parametry techniczne:

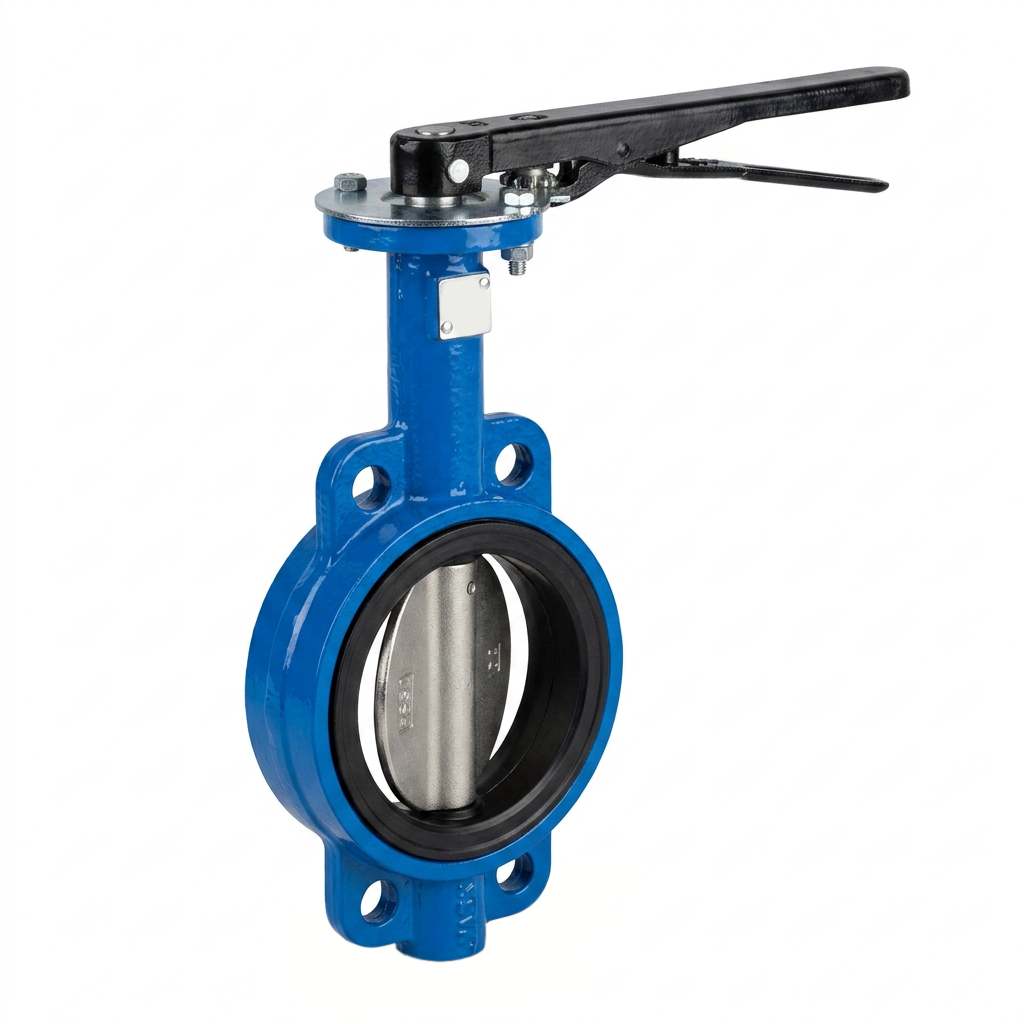

*Zdjęcie poglądowe
