IDMAR Śrubunek mosiężny z plastikiem CPVC 3/4" GW system klejony – ciepła woda

Profesjonalny śrubunek mosiężny z plastikiem CPVC do instalacji ciepłej wody | Rozmiar 3/4" (DN20) | Gwint wewnętrzny mosiężny GW 3/4" | Ciśnienie robocze 8 bar | Temperatura do +80°C | Montaż przelotowy z kontrą | Norma PN-EN ISO 1452-3 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest śrubunek mosiężny z plastikiem CPVC?

IDMAR Śrubunek mosiężny z plastikiem CPVC 3/4" GW system klejony – ciepła woda to profesjonalna kształtka przejściowa łącząca system klejony CPVC z armaturą gwintowaną. W przeciwieństwie do złączek z gwintem zewnętrznym (GZ), śrubunek posiada gwint wewnętrzny (GW) oraz nakrętkę-kontrę mosiężną, co umożliwia montaż przelotowy przez ściany, przegrody, obudowy oraz bezpieczne dokręcanie armatury bez ryzyka przekręcenia korpusu CPVC.

Materiał CPVC (chlorowany polichlorek winylu) charakteryzuje się wyjątkową odpornością na wysoką temperaturę – do +80°C w pracy ciągłej (szczyt +90°C), co czyni go idealnym rozwiązaniem do instalacji ciepłej wody użytkowej, ogrzewania niskotemperaturowego oraz zastosowań przemysłowych. Mosiężna wkładka gwintowa GW 3/4" zapewnia wyższą wytrzymałość mechaniczną i trwałość w porównaniu do gwintów plastikowych, a nakrętka-kontra umożliwia stabilny montaż przelotowy.

Parametry techniczne i wymiary

Kod produktu (SKU):	CPVCSMGW020XKW020.302
Marka:	IDMAR
Rozmiar nominalny:	3/4" (DN20)
Przyłącze GW:	3/4" (DN20) – mosiądz

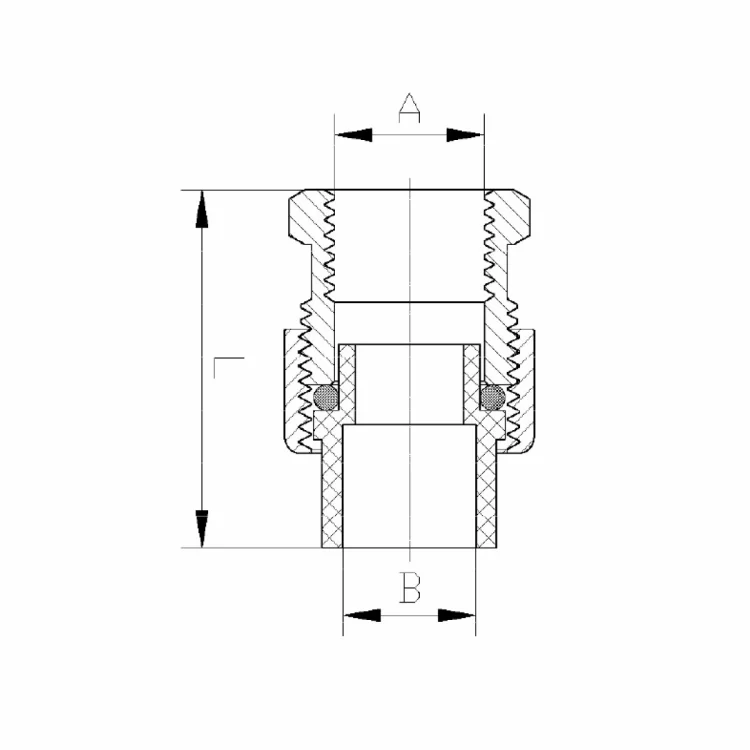

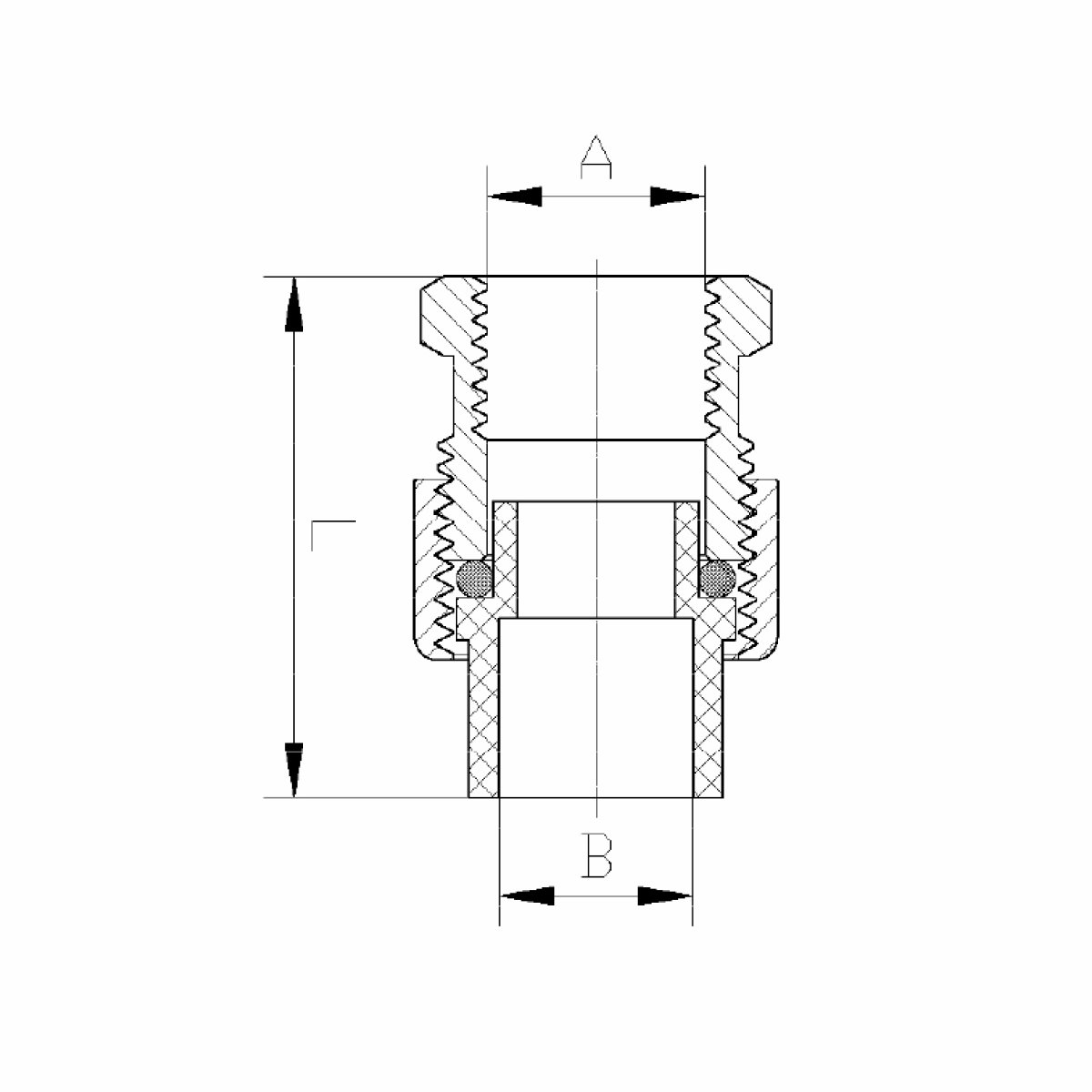

Wymiar A (gwint):	3/4"
Wymiar B (średnica):	22,2 mm
Wymiar L (długość):	54,2 mm
Materiał korpusu:	CPVC (chlorowany polichlorek winylu)
Materiał gwintu:	Mosiądz CW617N + nakrętka-kontra
Ciśnienie maksymalne:	8 bar (0,8 MPa)
Temperatura pracy:	+1°C – +80°C (szczyt +90°C)
Typ połączenia:	Klejone (kielich) + gwint wewnętrzny mosiężny GW
Pozycja montażowa:	Dowolna
System montażu:	Klejony (klej CPVC)
Norma:	PN-EN ISO 1452-3:2011
Certyfikat:	PZH
Kolor:	Żółty (CPVC) + naturalny mosiądz
Gwarancja:	2 lata

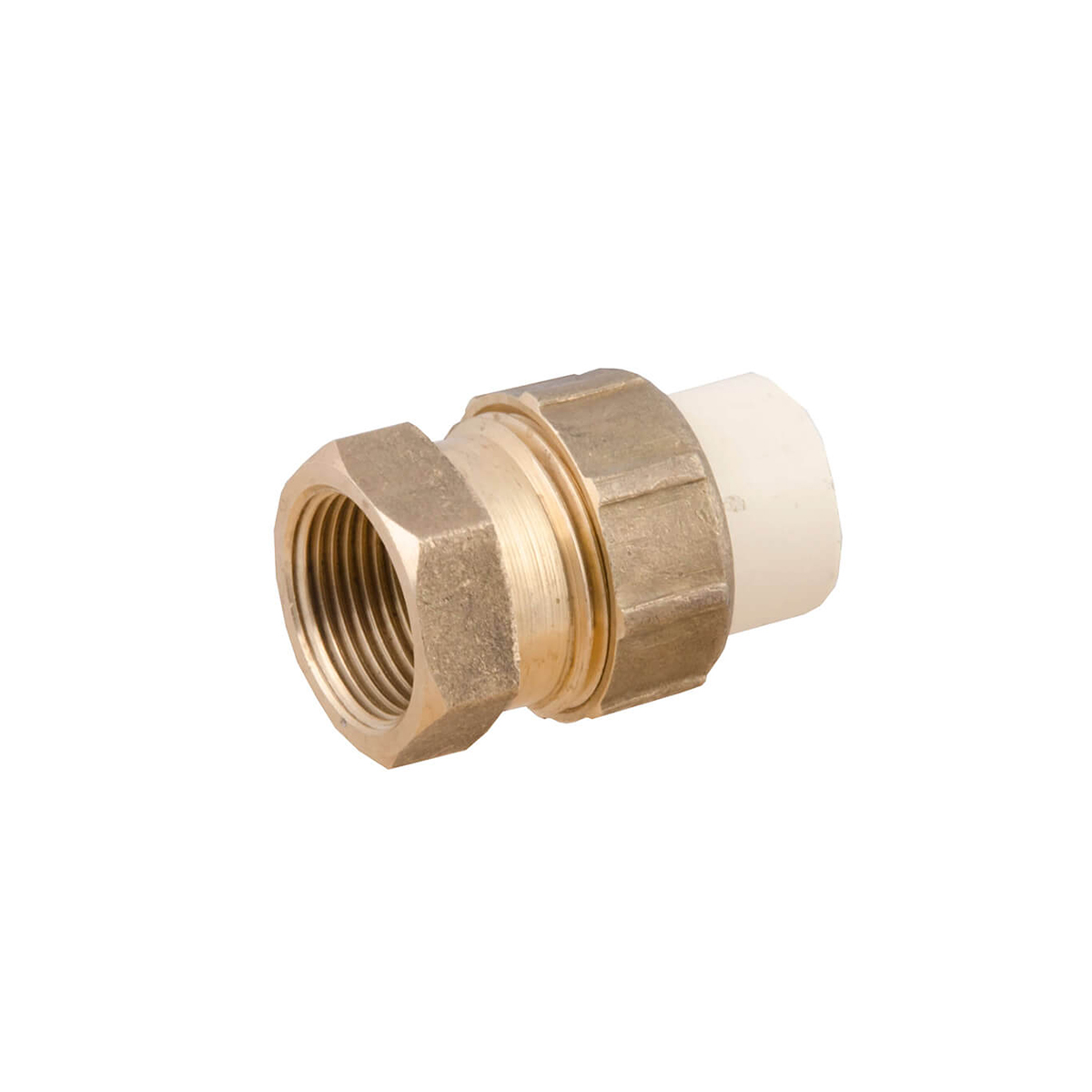

*Zdjęcie poglądowe

Opis szczegółowy

Śrubunek mosiężny z plastikiem CPVC 3/4" GW (kod: CPVCSMGW020XKW020.302) to profesjonalne rozwiązanie dla instalacji wymagających montażu przelotowego oraz połączenia systemu klejonego CPVC z armaturą gwintowaną o większym przepływie. Rozmiar 3/4" (DN20) jest preferowany w instalacjach magistralnych, podłączeniach hydroforów, rozdzielaczach oraz tam, gdzie wymagany jest większy przekrój i wyższe natężenie przepływu (do 30 l/min). W przeciwieństwie do złączek z gwintem zewnętrznym GZ, śrubunek posiada gwint wewnętrzny GW oraz nakrętkę-kontrę mosiężną, co zapewnia stabilny montaż przez ściany, przegrody, obudowy i pannele bez ryzyka przekręcenia korpusu CPVC podczas dokręcania armatury.

Śrubunek składa się z korpusu CPVC z kielichem klejonym, mosiężnej wkładki gwintowej GW 3/4" zatopionej w korpusie oraz mosiężnej nakrętki-kontry. Materiał CPVC odporny na temperatury do +80°C sprawdza się doskonale w instalacjach c.w.u., ogrzewania niskotemperaturowego oraz zastosowaniach przemysłowych. Kolor żółty CPVC ułatwia identyfikację systemu ciepłej wody.

Zalety śrubunku z gwintem wewnętrznym GW 3/4":

• Większy przekrój DN20 (3/4"): wyższe natężenie przepływu (do 30 l/min) – idealny do podłączeń hydroforów, pomp, rozdzielaczy
• Montaż przelotowy z kontrą: nakrętka mosiężna umożliwia stabilny montaż przez ściany, przegrody, obudowy bez ryzyka przekręcenia korpusu CPVC
• Wysoka wytrzymałość mechaniczna: mosiądz jest znacznie mocniejszy niż plastik – wytrzymuje większe siły dokręcania
• Odporność na uszkodzenia: gwint mosiężny nie pęka i nie odkształca się podczas montażu
• Możliwość dokręcania: można dokręcić nakrętkę-kontrę bez demontażu całego połączenia
• Lepsza szczelność: precyzyjnie wykonany gwint zapewnia doskonałe uszczelnienie
• Długa żywotność: mosiądz nie ulega korozji w kontakcie z wodą (w przeciwieństwie do stali)
• Uniwersalność: możliwość podłączenia armatury z gwintem zewnętrznym 3/4" (np. złączki gwintowe, kurki, zawory, hydrofory)

Montaż krok po kroku:

1. Odetnij rurę CPVC piłką lub obcinaczem pod kątem prostym, usuń zadziory pilnikiem lub papierem ściernym.
2. Oczyść powierzchnie łączonych elementów czyścikiem do CPVC, odczekaj do całkowitego wyschnięcia.
3. Nanieś klej do CPVC równomiernie na zewnętrzną stronę rury i wewnętrzną stronę kielicha śrubunku. Zalecamy klej Topterm CPVC 120 ml z pędzelkiem.
4. Wsuń rurę do kielicha śrubunku do oporu, obróć o 1/4 obrotu, przytrzymaj przez 15 sekund.
5. Usuń nadmiar kleju suchą ściereczką. Poczekaj 24 h przy temperaturze +20°C (lub 48 h przy temperaturze poniżej +10°C) przed montażem armatury.
6. Montaż przelotowy: przełóż śrubunek przez otwór w ścianie/przegrodzie (średnica otworu ok. 30–35 mm dla DN20), załóż nakrętkę-kontrę z drugiej strony, dokręć kluczem do oporu (umiarkowana siła).
7. Montaż armatury: gwint zewnętrzny armatury owiń taśmą teflonową (PTFE) – dla DN20 (3/4"): 5–9 zwojów taśmy w kierunku zgodnym z kierunkiem wkręcania (patrząc od przodu gwintu – w prawo), wkręć armaturę do gwintu wewnętrznego GW śrubunku z umiarkowaną siłą.

Zastosowanie śrubunku mosiężnego z plastikiem CPVC 3/4" GW

• Podłączenia hydroforów i stacji uzdatniania: śrubunek 3/4" zapewnia wystarczający przepływ dla hydroforów domowych (wydajność do 3 m³/h)
• Montaż przelotowy przez ściany i przegrody: stabilne połączenie instalacji CPVC z armaturą po obu stronach ściany
• Podłączenia rozdzielaczy grzewczych: przyłącza magistralne do rozdzielaczy ogrzewania podłogowego (DN20 to standard)
• Podłączenia armatury z gwintem zewnętrznym 3/4": kurki kulowe, zawory odcinające, filtry, baterie z przyłączami gwintowanymi
• Instalacje przemysłowe: połączenia systemów klejonych z armaturą technologiczną, montaż przez obudowy maszyn
• Modernizacja instalacji: adaptacja istniejących instalacji gwintowanych 3/4" do systemu CPVC z możliwością dokręcania kontry

*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
