IDMAR Zawór kulowy CPVC 1/2" DN15 system klejony – ciepła woda

Profesjonalny zawór kulowy CPVC do instalacji ciepłej wody | Rozmiar 1/2" (DN15) | Kula ze stali nierdzewnej | Ciśnienie robocze 8 bar | Temperatura do +80°C | Połączenie klejone (dwa kielichy) | Obrót dźwigni 90° | Norma PN-EN ISO 1452-4 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest zawór kulowy CPVC?

IDMAR Zawór kulowy CPVC 1/2" DN15 system klejony – ciepła woda to armatura odcinająca służąca do szybkiego zamknięcia lub otwarcia przepływu wody w instalacjach ciepłej wody użytkowej, ogrzewania niskotemperaturowego, cyrkulacji c.w.u. oraz systemów przemysłowych. Materiał CPVC (chlorowany polichlorek winylu) charakteryzuje się wyjątkową odpornością na wysoką temperaturę – do +80°C w pracy ciągłej (krótkotrwale do +90°C), co czyni go idealnym rozwiązaniem do pracy z gorącą wodą przez > 50 lat.

Zawór posiada kulę obrotową wykonaną ze stali nierdzewnej AISI 304, która obraca się o 90 stopni (¼ obrotu) za pomocą ergonomicznej dźwigni. W pozycji „otwarte" kula ma otwór przelotowy o średnicy pełnej (tzw. „full bore") – oznacza to, że nie powoduje strat ciśnienia, a przepływ wody jest identyczny jak w rurze bez zaworu. W pozycji „zamknięte" kula obraca się o 90° i blokuje przepływ całkowicie – szczelność zamknięcia gwarantowana przez uszczelki EPDM (odporność na gorącą wodę). Zawór posiada dwa kielichy klejone DN15 – montaż prosty, bez potrzeby stosowania gwintów, pakuł czy teflonu. Charakterystyczny żółty kolor ułatwia identyfikację systemu ciepłej wody i eliminuje ryzyko pomyłki z białym PVC (zimna woda).

Parametry techniczne i wymiary

Kod produktu (SKU):	CPVCZKKW015X015.302
Marka:	IDMAR
Rozmiar nominalny:	1/2" (DN15)
Typ zaworu:	Kulowy (ball valve), full bore

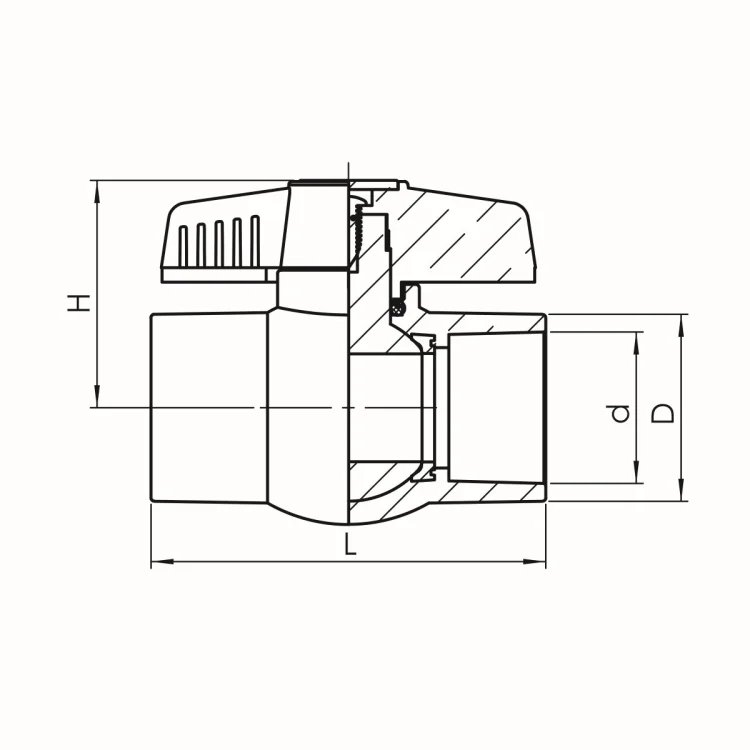

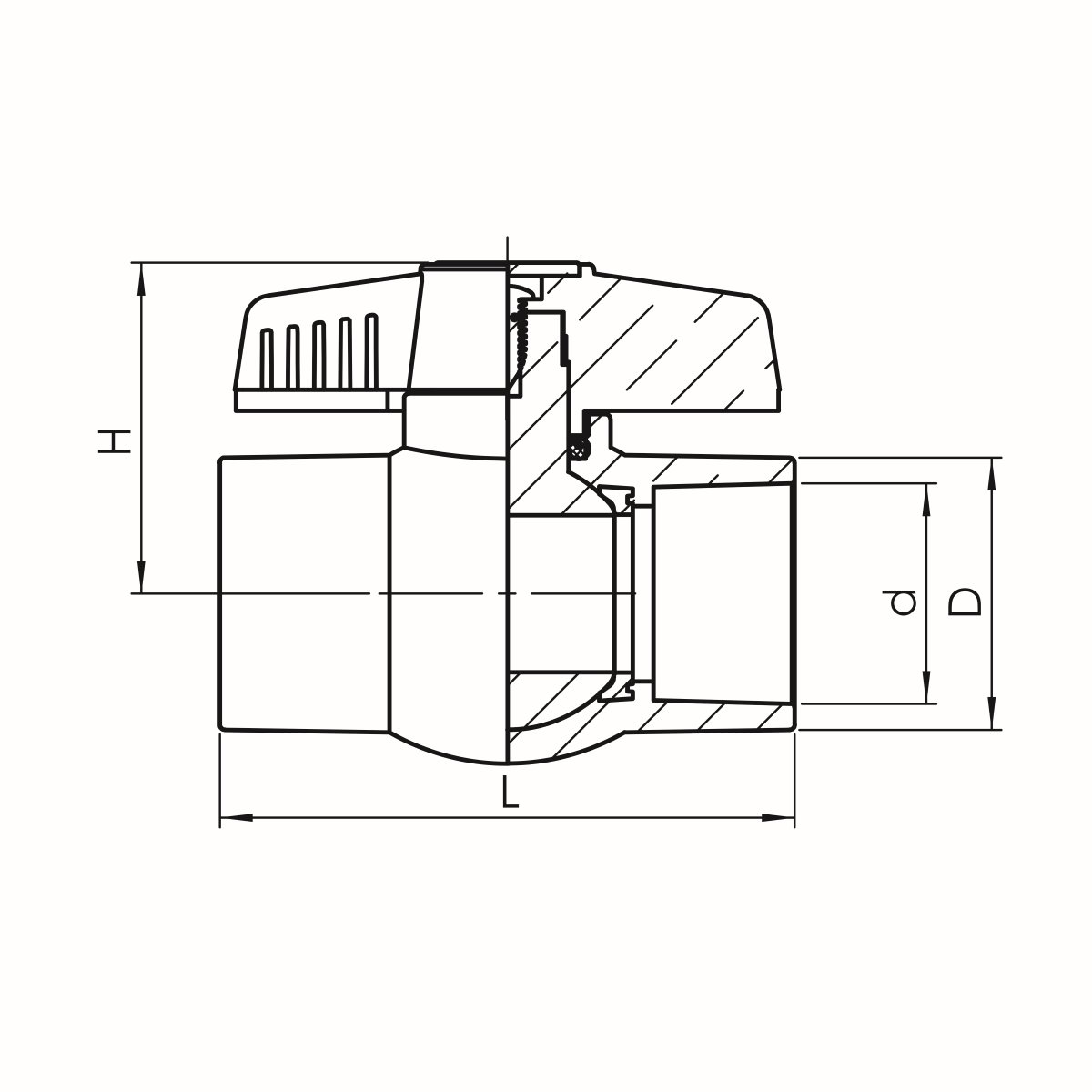

Wymiary (d / L / H / D):	15,9 mm / 68 mm / 41 mm / 24,1 mm
Materiał korpusu:	CPVC (chlorowany polichlorek winylu)
Materiał kuli:	Stal nierdzewna AISI 304 (odporność na korozję)
Uszczelki:	EPDM (odporność na gorącą wodę +80°C)
Dźwignia:	Ergonomiczna, obrót 90° (¼ obrotu)
Ciśnienie maksymalne:	8 bar (0,8 MPa) przy +20°C
Temperatura pracy:	+1°C – +80°C (szczyt +90°C)
Typ połączenia:	Dwa kielichy klejone DN15
System montażu:	Klejony (klej CPVC)
Pozycja montażowa:	Dowolna (poziom, pion, ukośnie)
Trwałość mechaniczna:	> 10 000 cykli otwarcie/zamknięcie
Norma:	PN-EN ISO 1452-4:2009
Certyfikat:	PZH (Państwowy Zakład Higieny)
Kolor:	Żółty (CPVC – ciepła woda)
Producent:	Jimten (Hiszpania)
Gwarancja:	2 lata

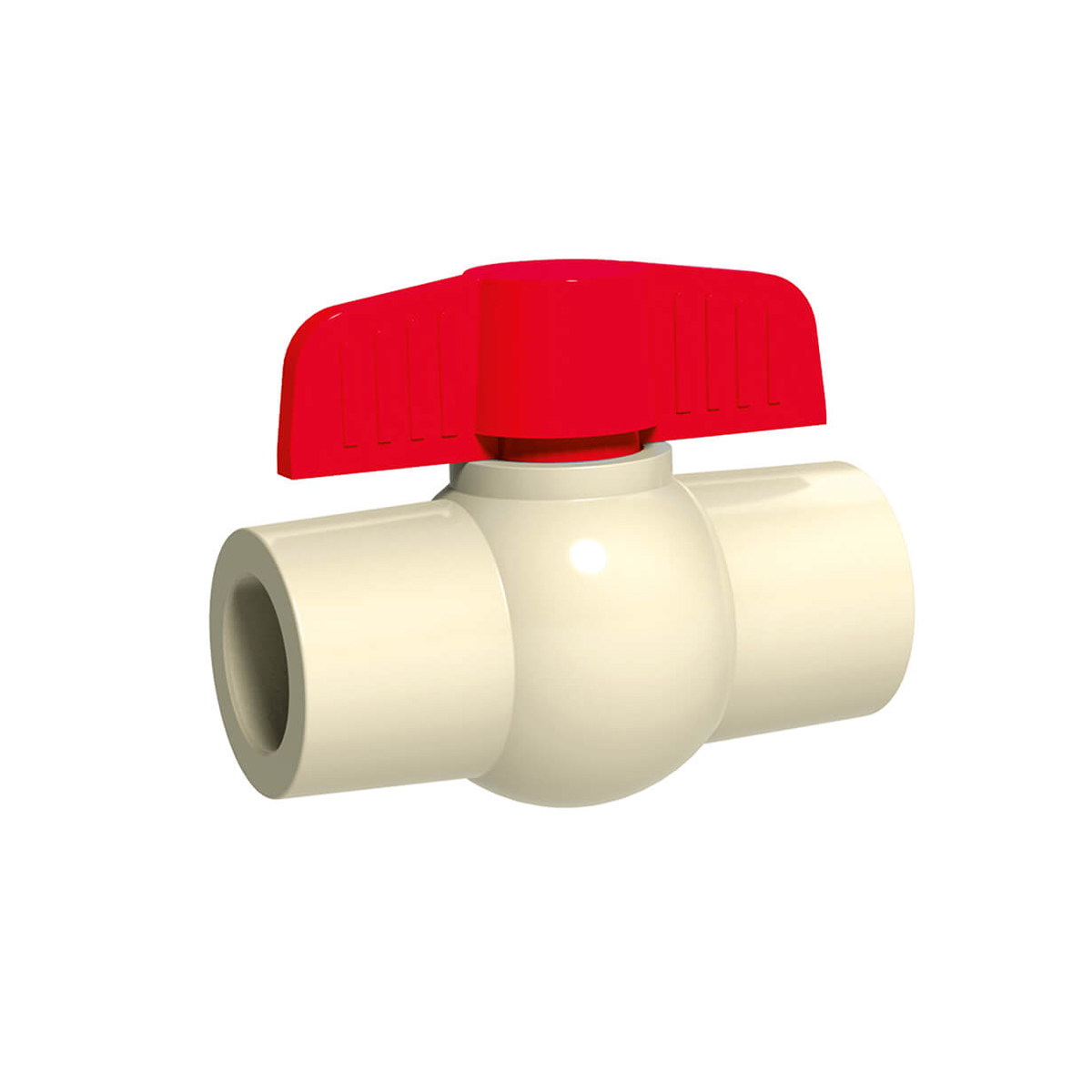

*Zdjęcie poglądowe

Opis szczegółowy

Zawór kulowy CPVC 1/2" DN15 (kod: CPVCZKKW015X015.302) to profesjonalna armatura odcinająca, której główną zaletą jest szybkie zamknięcie przepływu jednym obrotem dźwigni o 90°. W przeciwieństwie do zaworów grzybkowych (które wymagają wielokrotnego obracania pokrętła), zawór kulowy umożliwia natychmiastową reakcję w sytuacji awaryjnej – np. pęknięcie rury, wymiana baterii, serwisowanie urządzeń.

Zawór składa się z korpusu CPVC z dwoma kielichami klejonymi DN15 (po obu stronach) oraz kuli obrotowej ze stali nierdzewnej AISI 304, która ma otwór przelotowy o średnicy pełnej (tzw. „full bore"). Oznacza to, że w pozycji „otwarte" zawór nie powoduje żadnych strat ciśnienia – przepływ wody jest identyczny jak w rurze bez zaworu. W pozycji „zamknięte" kula obraca się o 90° i blokuje przepływ całkowicie – szczelność zamknięcia gwarantowana przez uszczelki EPDM, odporne na gorącą wodę do +80°C. Dźwignia ergonomiczna, łatwa do obrócenia nawet w rękawicach roboczych. Trwałość mechaniczna zaworu to > 10 000 cykli otwarcie/zamknięcie – oznacza to, że przy jednym otwarciu/zamknięciu dziennie zawór wytrzyma > 27 lat pracy bez wymiany uszczelek.

Zalety zaworu kulowego CPVC:

• Szybkie zamknięcie przepływu: obrót dźwigni o 90° (¼ obrotu) zamyka lub otwiera przepływ natychmiastowo – idealne do sytuacji awaryjnych
• Brak strat ciśnienia: konstrukcja „full bore" (pełny otwór przelotowy) – w pozycji „otwarte" zawór nie powoduje żadnych strat ciśnienia
• Trwałość mechaniczna: > 10 000 cykli otwarcie/zamknięcie – wieloletnia eksploatacja bez wymiany uszczelek
• Kula ze stali nierdzewnej: AISI 304 – odporność na korozję, rdze, osady kamienia, agresywne substancje chemiczne w wodzie
• Uszczelki EPDM: odporność na gorącą wodę do +80°C, brak stwardnienia i pęknięć w czasie
• Montaż klejony: dwa kielichy DN15 – prosty montaż bez gwintów, pakuł czy teflonu, połączenie trwałe i szczelne
• Uniwersalność: pozycja montażowa dowolna (poziom, pion, ukośnie) – możliwość zainstalowania w każdej orientacji
• Wizualna kontrola stanu: pozycja dźwigni wskazuje stan zaworu – równolegle do rury = „otwarte", prostopadle do rury = „zamknięte"

Montaż krok po kroku:

KROK 1 – Zaplanuj pozycję zaworu: Zawór kulowy montuj w miejscach strategicznych – przed bojlerem, wodomierzem, baterią, grzejnikiem – aby umożliwić serwisowanie bez zamykania całej instalacji.
KROK 2 – Przygotowanie rur CPVC: Odetnij dwie rury CPVC 1/2" prostopadle do osi, usuń zadziory gratownikiem lub papierem ściernym.
KROK 3 – Czyszczenie powierzchni: Oczyść zewnętrzną powierzchnię obu rur oraz wewnętrzną powierzchnię obu kielichów zaworu czyścikiem do CPVC, odczekaj do całkowitego wyschnięcia.
KROK 4 – Sprawdź pozycję zaworu na sucho: Włóż obie rury do kielichów zaworu (bez kleju), sprawdź kierunek przepływu (strzałka na korpusie zaworu wskazuje kierunek przepływu – od wejścia do wyjścia). Upewnij się, że pozycja dźwigni będzie dostępna po zamontażu (nie będzie zasłonięta ścianą, rurą czy innym elementem).
KROK 5 – Aplikacja kleju CPVC: Nałóż równomierną warstwę kleju do CPVC na zewnętrzną stronę obu rur oraz wewnętrzną stronę obu kielichów zaworu. Zalecamy klej Topterm CPVC 120 ml. Zużycie kleju: ok. 2–3 ml na jedno połączenie.
KROK 6 – Montaż rur do zaworu: Wsuń obie rury do kielichów zaworu jednym zdecydowanym ruchem (po jednej stronie), obróć o 1/4 obrotu, przytrzymaj przez 15–30 sekund. Usuń nadmiar kleju suchą ściereczką.
KROK 7 – Czas wiązania: Poczekaj 24 h przy temperaturze +20°C (lub 48 h przy temperaturze poniżej +10°C) przed próbą ciśnieniową. Podczas wiązania kleju nie manipuluj dźwignią zaworu – pozostaw ją w pozycji „otwarte" lub „zamknięte" (dowolnie).
KROK 8 – Test szczelności: Napełnij instalację ciśnieniem 8 bar, sprawdź wzrokowo oba połączenia klejone zaworu – brak przecieków. Sprawdź działanie dźwigni – obrót o 90° powinien być płynny, bez oporu.

Zastosowanie zaworu kulowego CPVC 1/2" DN15

• Odcinanie odgałęzień instalacji c.w.u.: zawór przed baterią umywalkową, prysznicową, wannową – umożliwia wymianę baterii bez zamykania całej instalacji
• Odcinanie przed urządzeniami: zawór przed bojlerem, zasobnikiem c.w.u., pompą cyrkulacyjną, filtrami – ułatwia serwisowanie bez opróżniania całej instalacji
• Odcinanie przed wodomierzem: zawór przed i po wodomierzu – umożliwia wymianę wodomierza bez wyłączania zasilania w całym budynku
• Odcinanie grzejników: zawór przed zaworem termostatycznym grzejnika – umożliwia zdejmowanie grzejnika do malowania ścian
• Awaryjne zamykanie instalacji: zawór główny w kotłowni lub pomieszczeniu technicznym – szybkie zamknięcie w przypadku awarii (pęknięcie rury, przeciek)
• Podział instalacji na sekcje: instalacje wielorodzinne, biurowce, hotele – każda sekcja ma swój zawór odcinający
• Modernizacje i rozbudowy: tymczasowe zamknięcie odgałęzienia podczas przebudowy instalacji
• Instalacje przemysłowe: układy technologiczne, chłodnictwo, obiegi procesowe – zawór kulowy zapewnia szybką reakcję w sytuacji awaryjnej

*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
