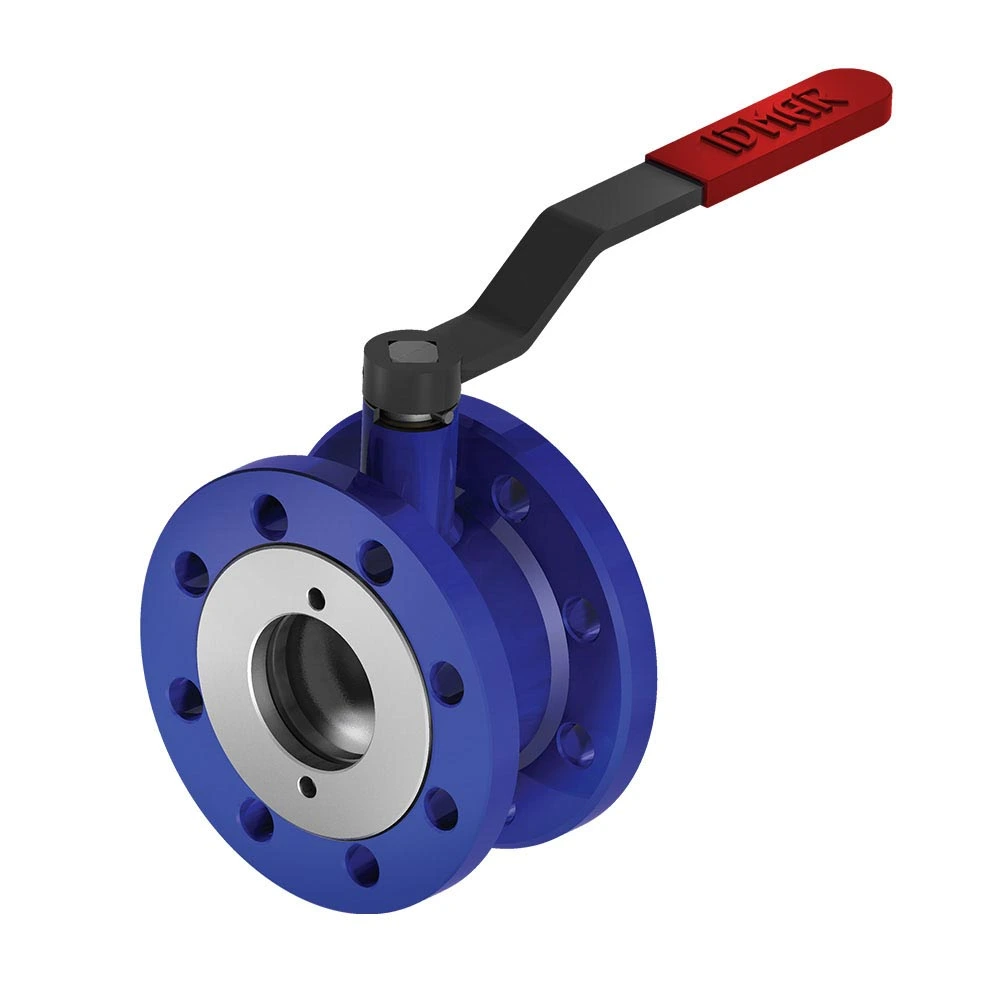

IDMAR Zawór Kulowy do Wody DN32 WK2a 4 MPa – Armatura Wysokociśnieniowa

Profesjonalna armatura wysokociśnieniowa do płynów grupy 2 PED | Średnica DN32 | Ciśnienie robocze 40 bar | Przyłącze kołnierzowe F05 | Temperatura -20°C do +200°C | Płyny: woda, para, glikol, oleje, azot, CO₂ | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest zawór kulowy DN32 WK2a 4 MPa?

Zawór kulowy żeliwny IDMAR DN32 WK2a 4 MPa to zaawansowana armatura odcinająca przystosowana do pracy z płynami grupy 2 według Dyrektywy Ciśnieniowej 2014/68/EU (PED). Grupa 2 obejmuje wodę (zimną, gorącą, parę wodną), glikol, oleje mineralne i syntetyczne, azot (N₂), dwutlenek węgla (CO₂) oraz sprężone powietrze. Oznaczenie "WK2a" odnosi się do konstrukcji dwuczęściowej (korpus + pokrywa) z kulą pełną (full bore) oraz przyłączem kołnierzowym typu F05 zgodnym z PN-EN 1092-2.

Dzięki rozszerzonemu zakresowi temperatur (-20°C do +200°C) zawór nadaje się do najbardziej wymagających aplikacji – od kotłowni parowych i sieci ciepłowniczych wysokoparametrowych, przez instalacje HVAC, aż po przemysłowe linie technologiczne (oleje hydrauliczne, sprężone powietrze, neutralne gazy). Konstrukcja kołnierzowa umożliwia szybki montaż i demontaż bez spawania, co czyni zawór idealnym do modernizacji istniejących instalacji oraz projektów wymagających okresowej konserwacji.

Budowa i Komponenty Zaworu

Zawór składa się z następujących elementów:

1. Korpus stalowy – odlew z żeliwa sferoidalnego EN-GJS-400-15 pokryty powłoką epoksydową (niebieski RAL 5015) zapobiegającą korozji. Grubość ścianki dobrana wg normy PN-EN 12516 dla klasy ciśnieniowej PN40.
2. Trzpień – stal nierdzewna 1.4021 (X20Cr13) hartowana, chromowana, o chropowatości Ra ≤ 0,8 µm. Zapewnia płynne obroty kuli oraz długotrwałą szczelność wzdłuż osi obrotu.
3. Pierścień dolny (łożysko) – PTFE wzmocniony włóknem szklanym lub PEEK – redukuje opory tarcia, wytrzymuje obciążenia osiowe od kuli przy wysokich temperaturach.
4. O-ring dynamiczny – uszczelka na trzpieniu z elastomeru EPDM (dla gorącej wody do +150°C) lub Viton FKM (dla pary wodnej do +200°C, olejów, glikolu).
5. Kula stalowa – stal chromowo-niklowa 1.4408 (CF8M) lub 1.4571 (AISI 316Ti), polerowana do połysku Ra ≤ 0,4 µm, kula pełna (średnica otworu = DN32), co minimalizuje opory przepływu (ΔP ≈ 0 w pozycji OPEN).
6. Uszczelka grafitowa – pierścień uszczelniający z grafitu ekspandowanego wzmocnionego niklową siatką (dla temp. +150°C – +200°C) lub PTFE (dla temp. do +150°C), zapewnia szczelność klasy A wg PN-EN 12266.
7. O-ring statyczny – uszczelka między korpusem a pokrywą (NBR dla wody, Viton dla pary i olejów).
8. Nakrętka dociskowa pokrywy – stal ocynkowana lub nierdzewna, docisk śrubowy lub kołkowy.
9. Kołek zabezpieczający – zabezpieczenie przed samoczynnym obrotem trzpienia wskutek drgań instalacji.
10. Uchwyt (rączka) – nie jest dołączony standardowo. Możesz zamówić osobno: rączka standardowa (kwadrat 14 mm), rączka wydłużona (moment ~15 Nm), przekładnia ślimakowa (dla DN ≥ 40) lub siłownik elektryczny (230 V AC, 24 V DC, czas otwarcia 30–60 s) lub pneumatyczny (sprężone powietrze 6 bar).

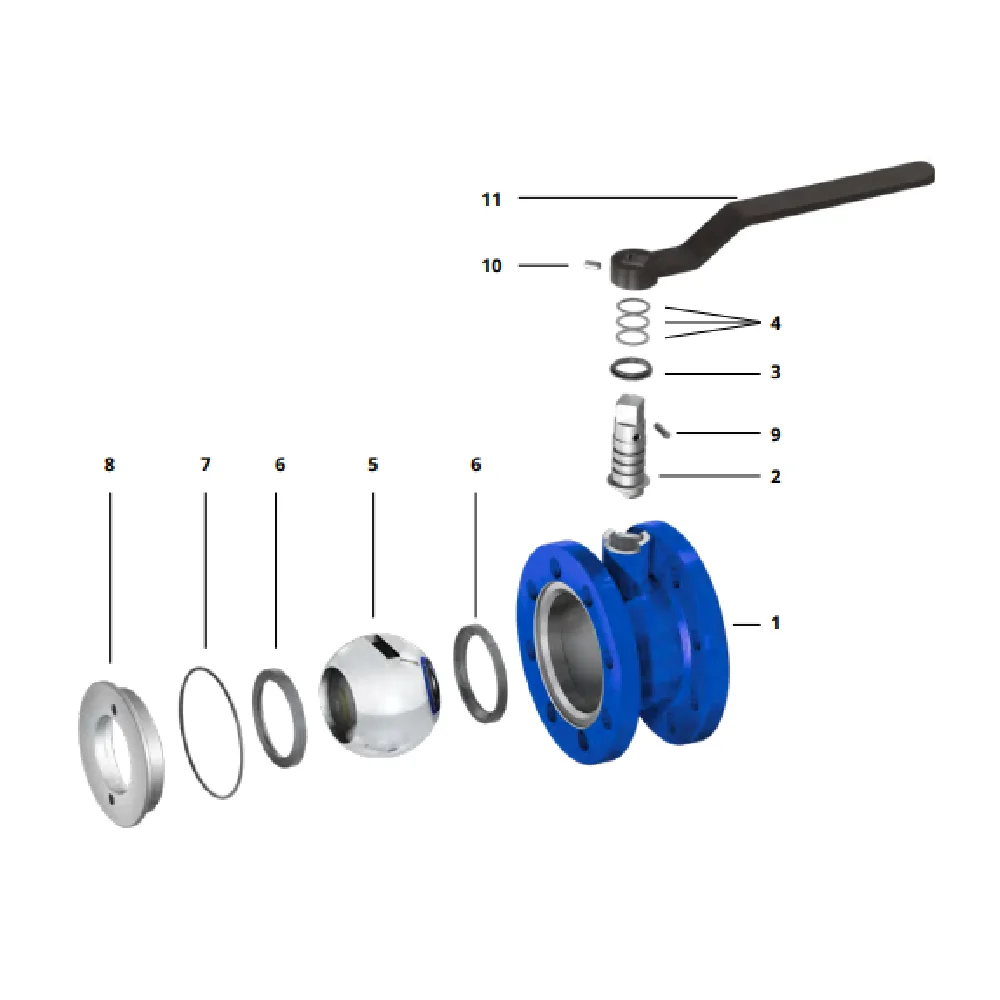

Rysunek techniczny – budowa zaworu

Parametry Techniczne i Wymiary

Wymiary Gabarytowe (wg Rysunku Technicznego)

Symbol wymiaru	Wartość [mm]	Opis
I	180	Długość zabudowy (kołnierz–kołnierz)
L	77	Długość korpusu (bez kołnierzy)
ØDz	140	Średnica zewnętrzna kołnierza
ØD1	78	Średnica wewnętrzna przepływu
g	18	Grubość kołnierza
f	2	Wysokość wystającej uszczelki
ØD0	100	Średnica podziałowa otworów na śruby
Ød0	18 / M16	Średnica otworów (18 mm) / gwint śruby (M16)
n (ilość)	4	Liczba otworów na śruby (4 szt.)
H	103	Wysokość korpusu (od osi przepływu do góry pokrywy)
H1	84	Wysokość od osi przepływu do góry trzpienia
H2	173	Wysokość całkowita z rączką (jeśli zamontowana)
□ s	14	Wymiar kwadratu napędowego (do rączki / przekładni)

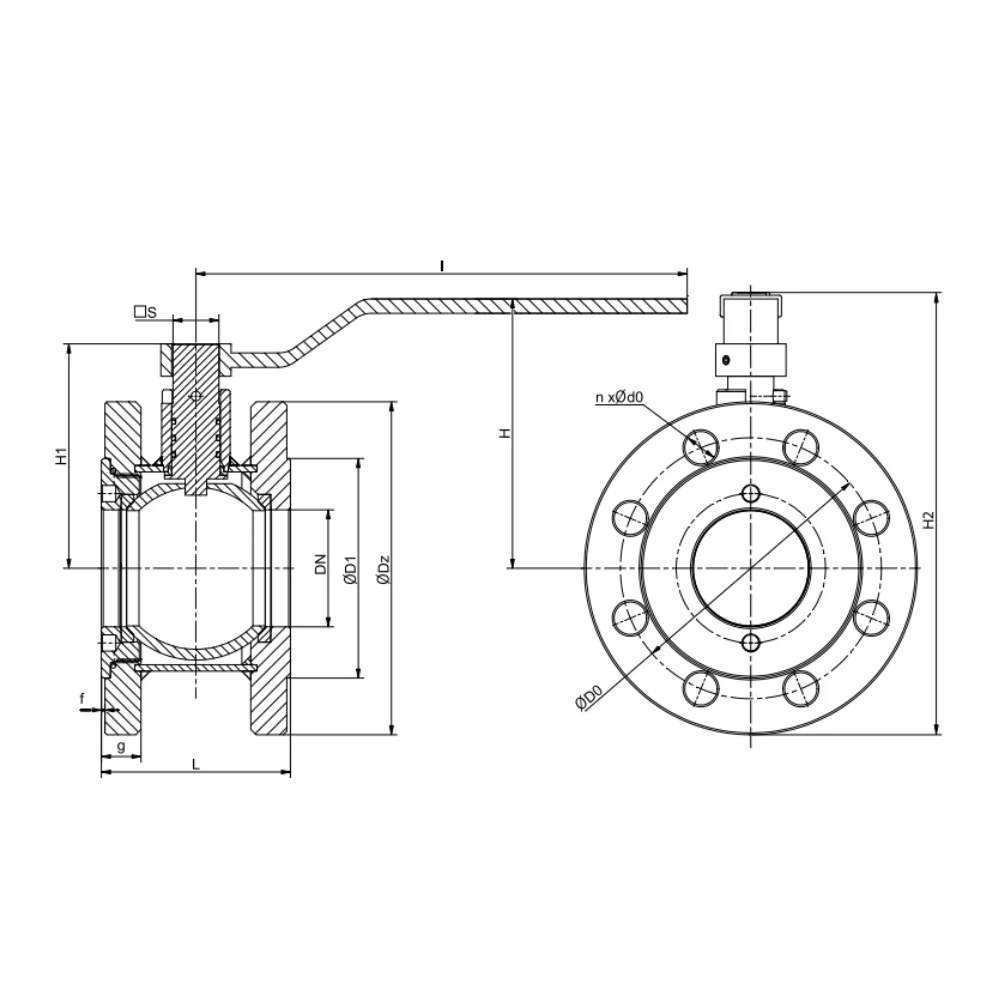

Rysunek techniczny z wymiarami

Zastosowania Zaworu Kulowego Żeliwnego DN32 WK2a 4 MPa

1. Sieci ciepłownicze wysokoparametrowe i kotłownie parowe
Zawór DN32 WK2a został zaprojektowany z myślą o najbardziej wymagających warunkach pracy – para wodna nasycona (do +200°C przy ciśnieniu 15–20 bar), gorąca woda przegrzana (do +180°C), obieg glikolu w systemach grzewczych. Dzięki uszczelkom grafitowym i kuli ze stali nierdzewnej 1.4571 (316Ti) zawór wytrzymuje cykle termiczne (rozgrzewanie / chłodzenie), drgania oraz uderzenia hydrauliczne (water hammer) bez utraty szczelności. Stosuje się go w obiegach grzewczych elektrowni, ciepłowni miejskich, wymiennikach ciepła, kolektorach parowych, rozdzielaczach kotłowych.

2. Systemy HVAC i klimatyzacyjne przemysłowe
W instalacjach HVAC przemysłowych (fabryki, centra logistyczne, hale produkcyjne) zawory DN32 odcinają przepływ chłodzonej wody z glikolem (mieszaniny glikol–woda od -15°C do +10°C), solanki, freonów w cieczy (w zależności od kompatybilności uszczelnień – Viton FKM), do agregatów chłodniczych, chłodnic powietrza, wymienników płytowych, pomp obiegowych. Opcjonalny siłownik elektryczny lub pneumatyczny umożliwia zdalne sterowanie oraz integrację z systemami BMS (Building Management System) – automatyczne otwarcie/zamknięcie w reakcji na temperaturę, ciśnienie lub sygnały alarmowe.

3. Instalacje wodociągowe, pompownie i stacje uzdatniania
Wodociągi komunalne, stacje uzdatniania wody, pompownie wysokiego ciśnienia, zbiorniki ciśnieniowe, hydrofory – zawory DN32 WK2a zapewniają szybkie zamykanie/otwieranie przepływu wody pitnej, wody technologicznej oraz roztworów dezynfekcyjnych (chlor, podchloryn sodu do 200 ppm, ozon). Kołnierze F05 ułatwiają demontaż przy wymianie uszczelnień lub konserwacji kuli bez konieczności rozkręcania całego rurociągu. Certyfikat PZH (Państwowy Zakład Higieny) dostępny opcjonalnie na życzenie – potwierdzenie bezpieczeństwa dla wody pitnej.

4. Przemysł petrochemiczny, rafinerie i technologie gazowe
Zawory stalowe/żeliwne z uszczelkami Viton (FKM) lub PTFE wzmocnionego grafitem nadają się do olejów mineralnych (ISO VG 32–320), olejów hydraulicznych, emulsji wodno-olejowych, gazu ziemnego (metan CH₄ do 16 bar), azotu (N₂), dwutlenku węgla (CO₂), sprężonego powietrza (do 40 bar). Nie stosuj do agresywnych kwasów stężonych (HNO₃ > 30%, H₂SO₄ > 50%, HCl > 20%), aromatycznych węglowodorów (benzen, toluen, ksylen) ani ketonów (aceton, MEK) – do takich mediów zaleca się zawory ze stali nierdzewnej AISI 316L, 904L lub hastelloy C276. Przed zastosowaniem w środowisku chemicznym zawsze sprawdź tabelę kompatybilności chemicznej producenta.

Instrukcja Montażu Zaworu Kulowego Kołnierzowego DN32

1. Przygotowanie: Upewnij się, że kołnierze przeciwległe (na rurociągu) są typu PN10, PN16 lub PN40 zgodnie z normą PN-EN 1092-2, średnica podziałowa otworów ØD0 = 100 mm, 4 otwory Ød0 = 18 mm. Sprawdź równoległość i osiowość kołnierzy (tolerancja kątowa ≤ 1°, przesunięcie osiowe ≤ 2 mm).
2. Dobór uszczelki: Dla wody zimnej/gorącej (≤ +100°C) – uszczelka gumowa EPDM 3 mm; dla pary i temp. +150°C – +200°C – uszczelka grafitowa spiralna z wkładką stalową (typ PN40); dla chemii – PTFE pełny 5 mm lub Klingersil C-4400. Średnica wewnętrzna uszczelki = ØD1 (78 mm), zewnętrzna ≤ ØD0 (100 mm).
3. Montaż zaworu: Umieść uszczelki po obu stronach kołnierzy zaworu, przyłóż zawór do kołnierzy przeciwległych, włóż 4 śruby M16 (długość ~60–80 mm zależnie od grubości uszczelki + nakrętki), nakręć ręcznie. Dokręcanie: metodą krzyżową (1 → 3 → 2 → 4) kluczem dynamometrycznym – moment 60–80 Nm (dla śrub M16 klasa 8.8). Dla uszczelnień grafitowych moment 70–90 Nm. Nie przekraczaj 100 Nm (ryzyko uszkodzenia uszczelki lub kołnierza).
4. Montaż rączki / przekładni: Nasadź rączkę na kwadrat 14 mm (sprawdź kierunek „OPEN" / „CLOSE"), wkręć wkręt mocujący M8 x 20 mm, dokręć momentem 10 Nm. Jeśli używasz przekładni ślimakowej lub siłownika, zamontuj wg instrukcji producenta napędu (zwykle 4 śruby M8 na kołnierzu ISO 5211-F05).
5. Próba szczelności: Powoli napełnij instalację wodą, odpowietrz, zwiększ ciśnienie do 1,5 × PS (np. 1,5 × 40 bar = 60 bar – uwaga: wymaga specjalnej pompy testowej!). Dla instalacji parowych próba ciśnieniowa przy temperaturze otoczenia (woda zimna). Sprawdź wizualnie kołnierze, trzpień i korpus pod kątem przecieków przez 30 minut. Jeśli OK – obniż ciśnienie do roboczego, otwórz/zamknij zawór kilkukrotnie, potwierdź płynność obrotów.

8 Kluczowych Zalet Zaworu Kulowego Żeliwnego IDMAR DN32 WK2a 4 MPa

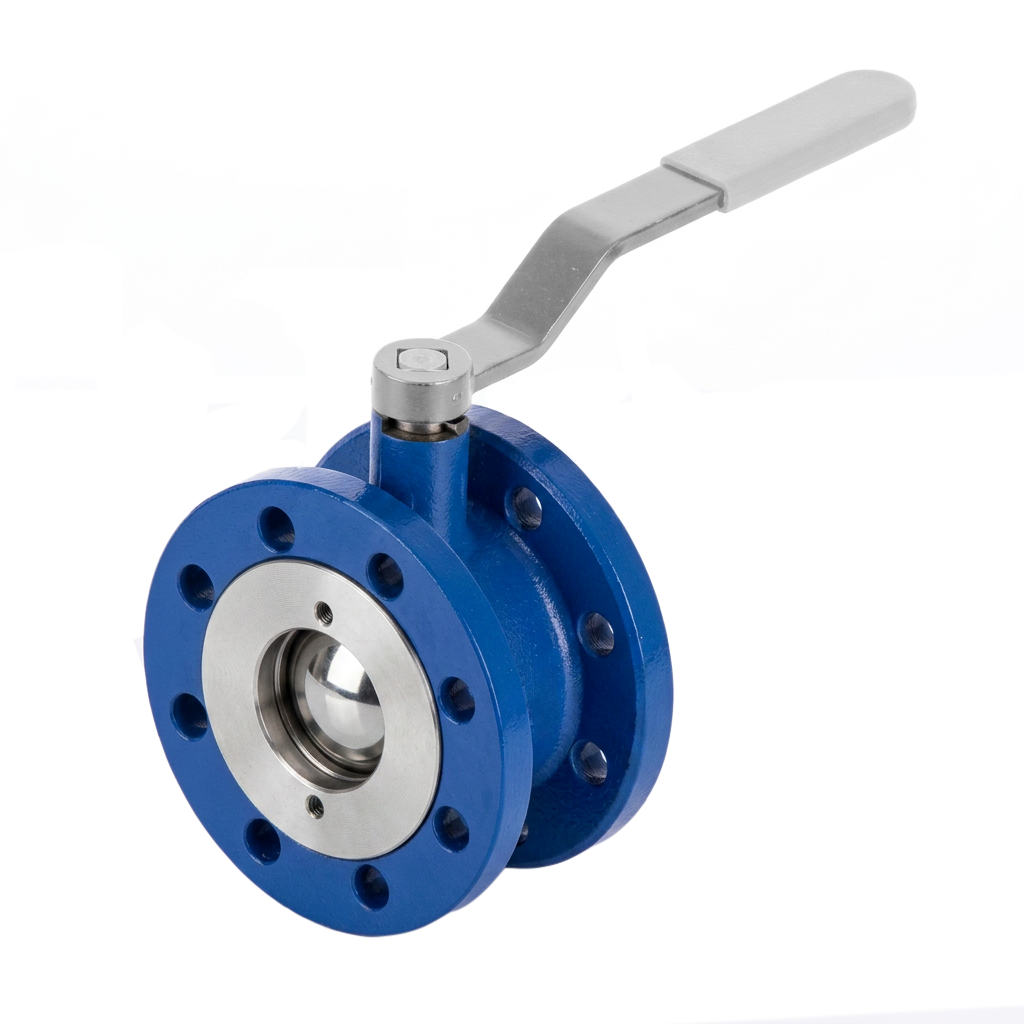

*Zdjęcie poglądowe. Wymiary mogą nieznacznie różnić się w zależności od partii produkcyjnej. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN i PED. Zawór sprzedawany bez rączki – rączka, przekładnia lub siłownik do nabycia osobno. Dla mediów agresywnych chemicznie (kwasy, zasady, rozpuszczalniki organiczne) skonsultuj kompatybilność materiałów z producentem.
