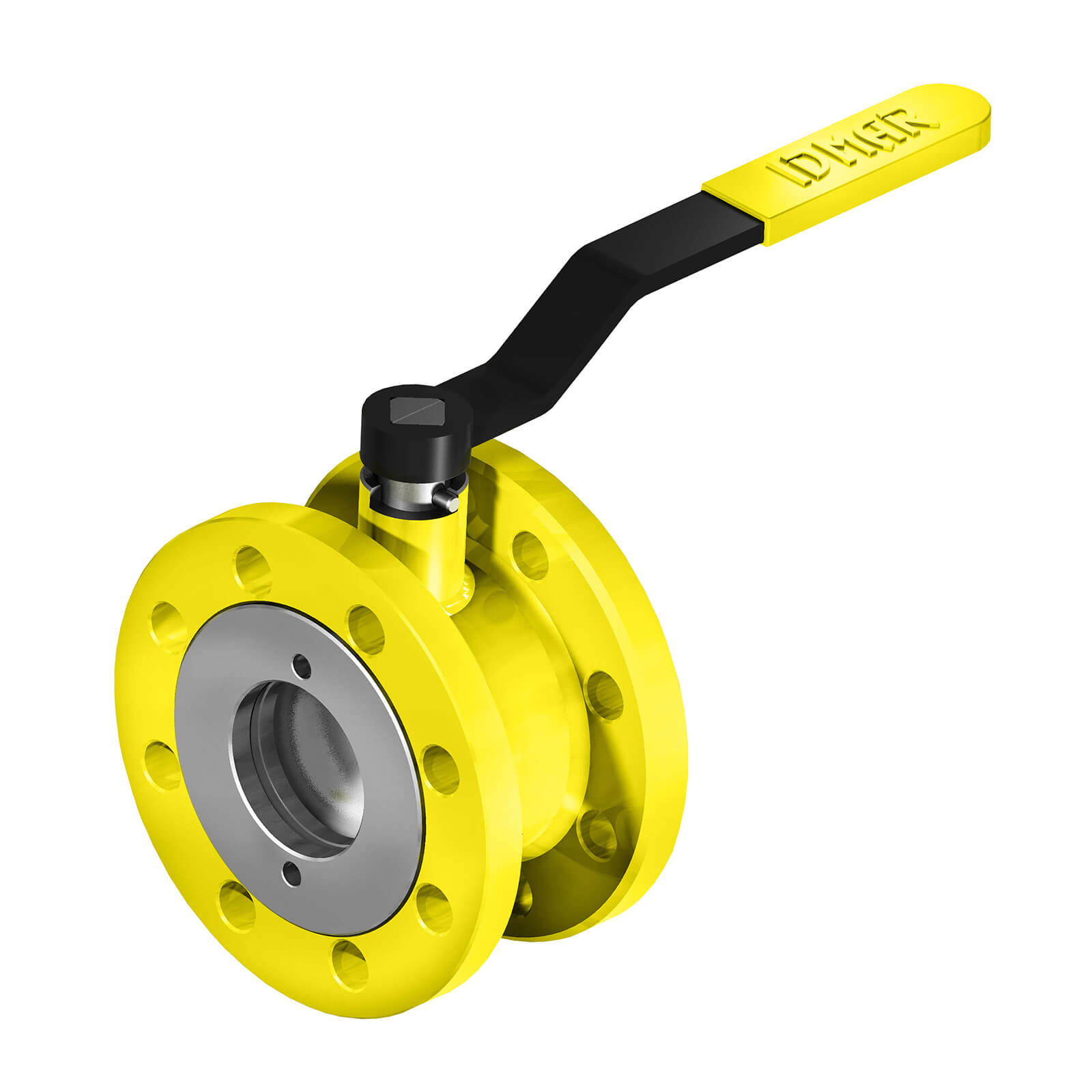

IDMAR Zawór kulowy DN125 do gazu WK 2a 1.6 MPa kołnierzowy

Czym jest zawór kulowy kołnierzowy do gazu DN125 WK2a 1,6 MPa?

Specjalistyczny zawór odcinający średnioprężny przeznaczony do instalacji gazowych – gaz ziemny GZ II, LPG, propan-butan, gaz procesowy w przemyśle chemicznym i petrochemicznym (płyny grupy 1 wg PED 2014/68/UE). Konstrukcja z przyłączem kołnierzowym PN16 zapewnia wytrzymałość na ciśnienie robocze do 16 bar. Uszczelnienia z PTFE + 20 % węgla oraz podwójne O-ringi NBR70 gwarantują szczelność klasy A w zakresie temperatur od –30 °C do +60 °C. Kula ze stali nierdzewnej AISI 304 zapewnia odporność na korozję oraz długą żywotność w agresywnych mediach gazowych. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik.

Budowa i komponenty zaworu WK2a DN125

• Korpus – stal certyfikowana P355NL1, konstrukcja PN16, spawanie robotyczne
• Trzpień – stal odporna na obciążenia, zabezpieczenie antystatyczne
• Pierścień dolny – PTFE + 20 % C, łożysko ślizgowe wzbogacone grafitem
• Pierścień uszczelniający O‑ring – NBR70 (podwójne uszczelnienie trzpienia)
• Wkręt dociskowy – wg PN‑EN ISO 4026, blokada pozycji kuli
• Kula – stal nierdzewna AISI 304, pełny przelot
• Uszczelka kulowa – PTFE + 15 % węgla (C), temperatura do +60 °C
• O‑ring kuli – NBR70, uszczelnienie wtórne
• Wkrętka – kołnierz przyłączeniowy, materiał P355NL1
• Kołek walcowy – wg PN‑EN ISO 2338, zabezpieczenie montażowe
• Uchwyt napędowy – stal S235JR, kwadrat 25 mm (ISO 5211 F10)

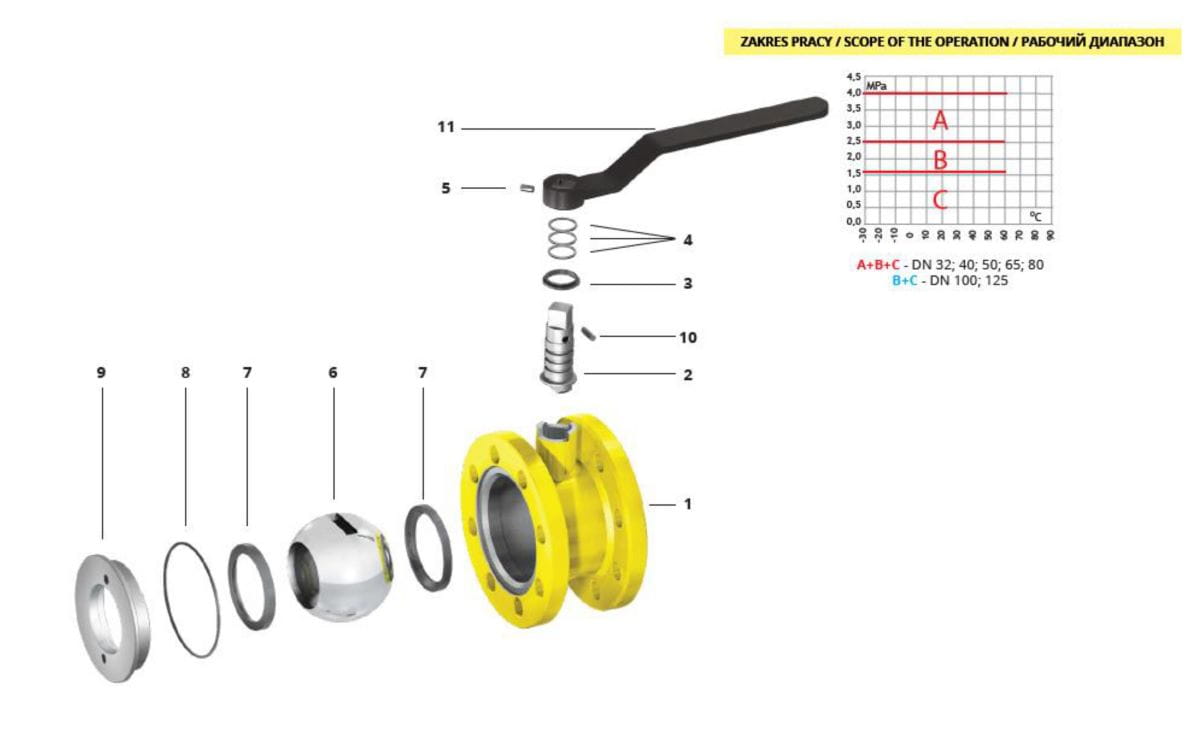

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do gazu WK2a DN125

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – dla instalacji średnioprężnych gazowych
• ✔ Przyłącze kołnierzowe PN16 – 8 śrub M16 (gwint 18 mm), rozstaw Øz 250 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 15 % węgla – temperatura robocza –30 °C do +60 °C, zwiększona odporność na ścieranie
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i kuli, brak emisji do atmosfery
• ✔ Korpus P355NL1 – grubość ścianki dostosowana do PN16, spawanie robotyczne, certyfikacja PED
• ✔ Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu
• ✔ Kwadrat napędowy 25 mm (ISO 5211 F10) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach gazowych średnioprężnych
• ✔ Obróbka strumieniowo-ścierna – powłoka antykorozyjna 3-składnikowa
• ✔ Przeznaczenie: płyny grupy 1 (PED) – gaz ziemny GZ II, LPG, propan-butan, gaz procesowy

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	125
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØD1 – średnica wewnętrzna kołnierza	190
ØD0 – rozstaw śrub	210
Ød0 – średnica otworu śruby / typ	18 / M16
n – liczba śrub	8
ØDz – średnica zewnętrzna kołnierza	250
g – grubość kołnierza	22
f – wystawka	2
L – długość korpusu zaworu	186
I – długość montażowa całkowita	600
H – wysokość korpusu	161
H1 – wysokość do osi trzpienia	168
H2 – wysokość całkowita (z napędem)	286
□ s – wymiar kwadratu napędowego	25

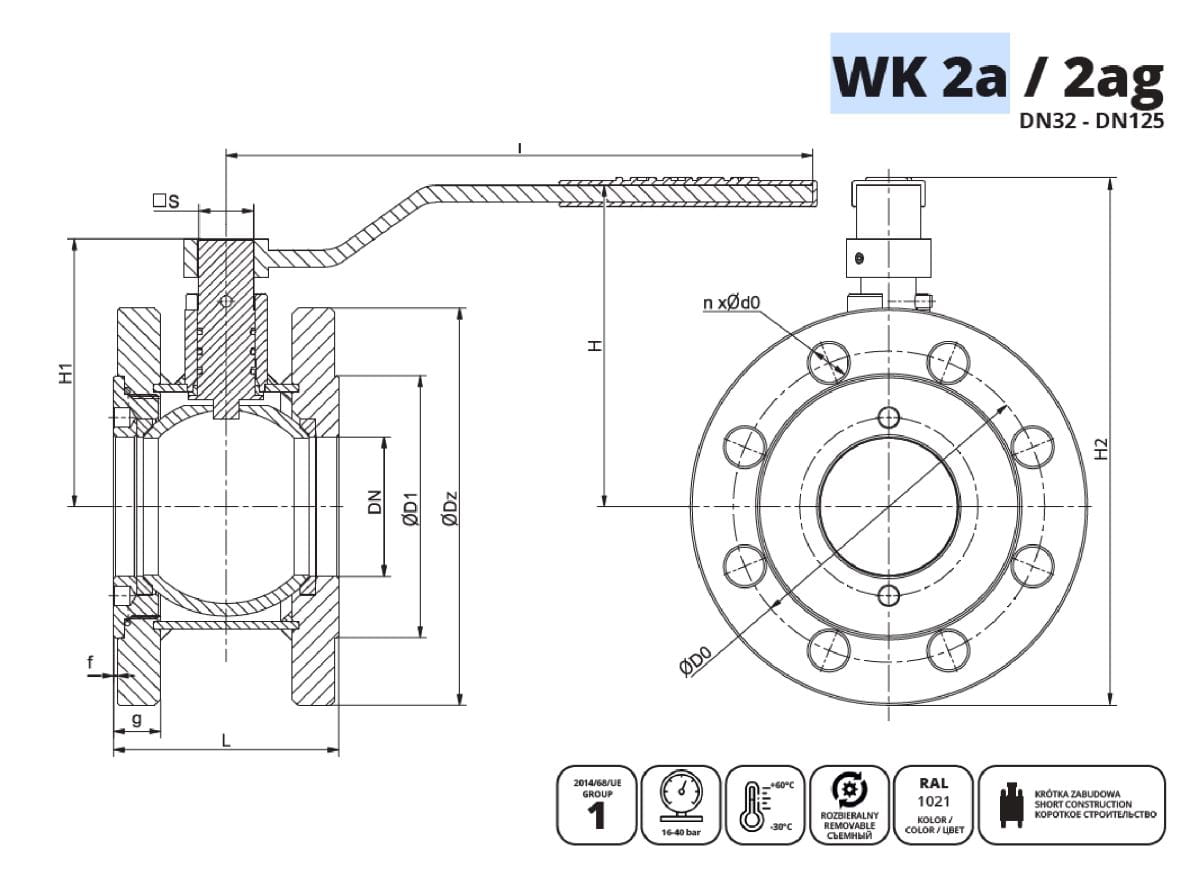

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN125 WK2a

Zastosowania przemysłowe

Zawór kulowy DN125 WK2a 1,6 MPa gazowy znajduje zastosowanie w wymagających instalacjach średnioprężnych dla gazów palnych i technologicznych (płyny grupy 1 wg PED). Główne obszary wykorzystania obejmują:

• Sieci gazownicze średniego ciśnienia – stacje redukcyjne, magistrale gazowe DN125, instalacje dystrybucyjne
• Przemysł petrochemiczny – instalacje LPG, propan-butan, gaz ziemny, rurociągi technologiczne DN125
• Przemysł chemiczny – instalacje gazów procesowych, systemy produkcyjne, węzły rozdzielcze
• Stacje sprężania gazu – tłocznie gazu, instalacje kompresyjne DN125
• Zakłady gazowe – punkty redukcyjne, stacje gazowe, systemy dystrybucji gazu miejskiego
• Instalacje przemysłowe – kotłownie gazowe, piece przemysłowe, instalacje technologiczne średnioprężne

6 kluczowych zalet zaworu DN125 WK2a 1,6 MPa

1. Ciśnienie robocze do 16 bar (1,6 MPa) – korpus P355NL1 dostosowany do instalacji średnioprężnych, spawanie robotyczne, certyfikacja PED dla płynów grupy 1 (gazy palne).
2. Uszczelnienia PTFE + 15 % węgla – zwiększona odporność na ścieranie, temperatura –30 °C do +60 °C, długa żywotność w mediach gazowych, brak wymagań smarowania.
3. Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i kuli, redundancja zabezpieczeń, brak emisji do atmosfery, bezpieczeństwo ATEX.
4. Przyłącze kołnierzowe PN16 – stabilne połączenie, 8 śrub M16, łatwy montaż i demontaż, kompatybilność z instalacjami średnioprężnymi, zgodność z PN‑EN 1092‑1.
5. Obróbka antykorozyjna – obróbka strumieniowo-ścierna, powłoka 3-składnikowa, odporność na czynniki atmosferyczne, żywotność > 10 000 cykli.
6. Gotowość do automatyzacji – kwadrat napędowy 25 mm zgodny z ISO 5211 F10, możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego, obróbka CNC, gwarancja 2 lata.
