Złączka CPVC 3/4" Gwint Wewnętrzny GW System Klejony – Ciepła Woda | IDMAR

Złączka CPVC DN20 (3/4") z gwintem wewnętrznym GW 3/4" do łączenia rur CPVC z armaturą gwintowaną większych średnic w instalacjach ciepłej wody. Wykonana z CPVC (chlorowany PVC) i mosiądzu, odporna na temperaturę do +80°C w pracy ciągłej (szczyt +90°C). Jedna strona klejona do rury CPVC 3/4", druga gwint wewnętrzny 3/4" GW do podłączenia zaworów, filtrów, hydroforów, wodomierzy, reduktorów ciśnienia. Montaż hybrydowy: klejenie CPVC + uszczelnienie gwintu taśmą teflonową (5-9 owijań). Ciśnienie robocze do 8 bar przy +20°C, żywotność > 50 lat. Zgodna z normą PN-EN ISO 1452-3:2011, certyfikat PZH. Kolor żółty (CPVC) z mosiężnym gwintem. Idealna do podłączeń armatury większych przepływów, rozdzielaczy, kolektorów. Zobacz całą ofertę armatury CPVC ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

3,69 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Złączka CPVC 3/4" gwint wewnętrzny GW system klejony - ciepła woda

Czym jest złączka CPVC 3/4" z gwintem wewnętrznym GW?

IDMAR Złączka CPVC 3/4" gwint wewnętrzny GW system klejony - ciepła woda to profesjonalna kształtka przejściowa większej średnicy służąca do łączenia rur CPVC klejonych 3/4" z armaturą posiadającą gwint zewnętrzny (zawory odcinające, filtry główne, wodomierze, reduktory ciśnienia, hydrofory, pompy). Materiał CPVC (chlorowany polichlorek winylu) charakteryzuje się wyjątkową odpornością na wysoką temperaturę – do +80°C w pracy ciągłej, co czyni go idealnym rozwiązaniem do instalacji ciepłej wody użytkowej o większych przepływach, cyrkulacji c.w.u., rozdzielaczy oraz zastosowań przemysłowych.

Złączka posiada konstrukcję hybrydową: z jednej strony kielich klejony do rury CPVC 3/4" (DN20), z drugiej gwint wewnętrzny 3/4" GW wykonany z mosiądzu CW617N odpornego na korozję i dezyncyfikację. Montaż jest prosty: rurę CPVC wkleja się klejem CPVC do kielicha, natomiast do gwintu wewnętrznego wkręca się element z gwintem zewnętrznym z użyciem taśmy teflonowej PTFE (5-9 owijań dla 3/4"). Większa średnica 3/4" umożliwia wyższe przepływy, dlatego ta złączka jest typowa dla głównych przewodów zasilających, podłączeń wodomierzy, zaworów głównych, filtrów magistralnych, hydroforów i rozdzielaczy. Takie rozwiązanie pozwala na elastyczne łączenie systemu rur klejonych CPVC z dowolną armaturą gwintowaną 3/4" dostępną na rynku.

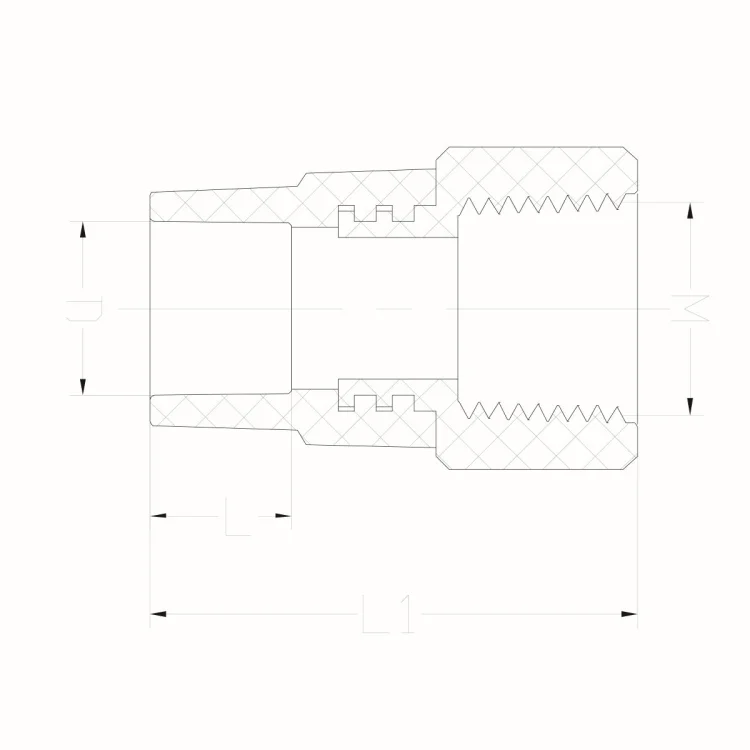

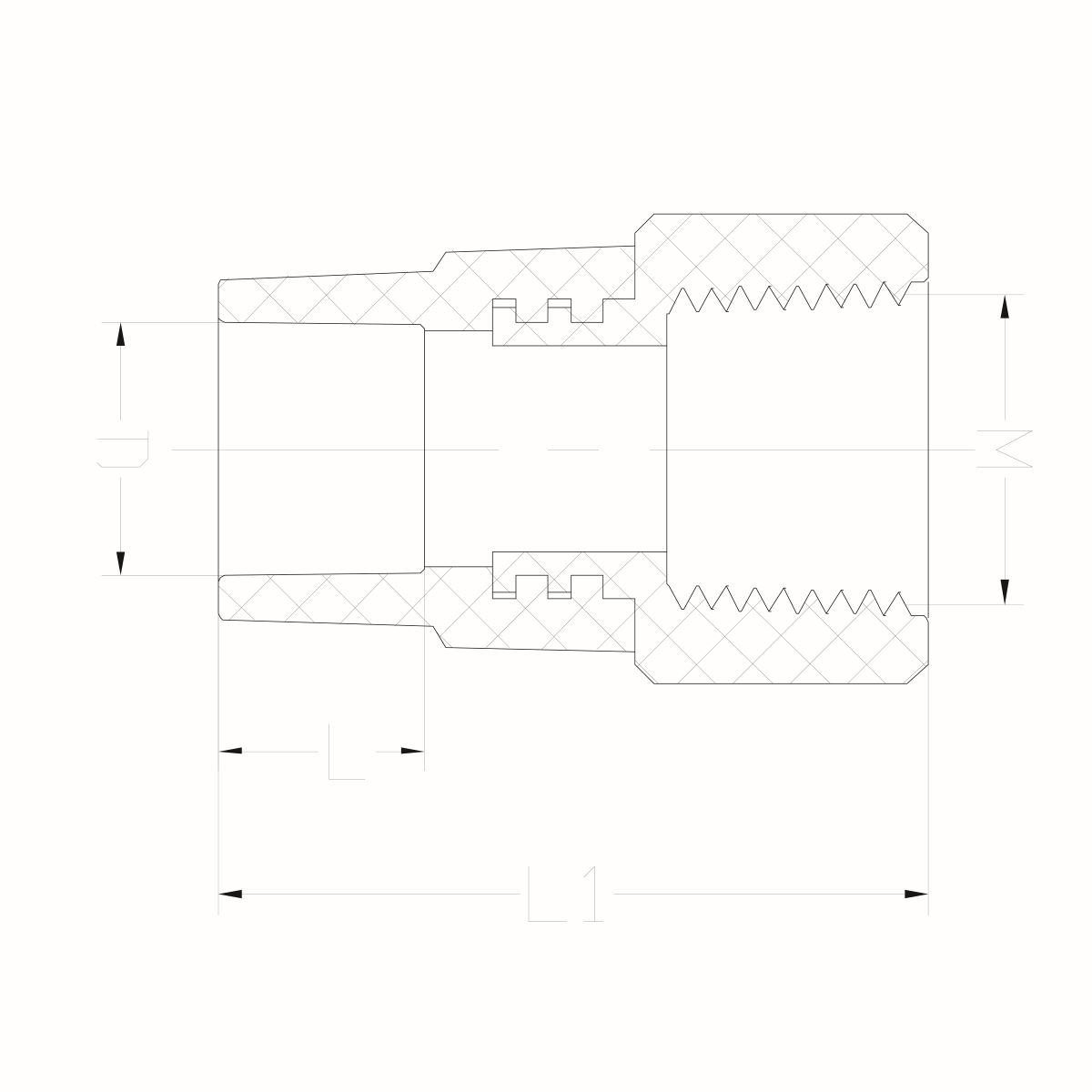

Parametry techniczne i wymiary

Kod produktu (SKU):	CPVCZKW020XGW020.302
Marka:	IDMAR
Rozmiar nominalny:	3/4" (DN20)
Gwint wewnętrzny (GW):	3/4" (G 3/4")
Wymiar D:	22,2 mm
Wymiar L:	17,9 mm
Wymiar L₁:	40 mm
Materiał korpusu:	CPVC (chlorowany polichlorek winylu)
Materiał gwintu:	Mosiądz CW617N
Ciśnienie maksymalne:	8 bar (0,8 MPa)
Temperatura pracy:	+1°C – +80°C (szczyt +90°C)
Typ połączenia:	Klejone (kielich) + Gwintowane (GW)
Pozycja montażowa:	Dowolna
System montażu:	Hybrydowy (klej CPVC + teflon na gwincie)
Norma:	PN-EN ISO 1452-3:2011
Certyfikat:	PZH
Kolor:	Żółty (CPVC) + mosiądz
Gwarancja:	2 lata

IDMAR Złączka CPVC 3/4" gwint wewnętrzny GW system klejony - ciepła woda

Złączka CPVC 3/4" z gwintem wewnętrznym GW

Opis szczegółowy

Złączka CPVC 3/4" z gwintem wewnętrznym GW (kod: CPVCZKW020XGW020.302) to niezbędny element instalacji ciepłej wody większych średnic, umożliwiający przejście z systemu rur klejonych CPVC 3/4" na armaturę gwintowaną. Wykonana z materiału CPVC odpornego na temperatury do +80°C oraz mosiądzu CW617N odpornego na korozję, sprawdza się doskonale w systemach c.w.u. o wyższych przepływach, podłączeniach wodomierzy, zaworów głównych, filtrów magistralnych, hydroforów oraz instalacjach wymagających połączenia rur plastikowych 3/4" z metalową armaturą sanitarną.

Złączka posiada konstrukcję dwustronną: kielich klejony o średnicy 3/4" (DN20) do montażu z rurą CPVC oraz gwint wewnętrzny 3/4" GW (G 3/4" według normy ISO 228-1) wykonany z mosiądzu. Do gwintu wewnętrznego można wkręcić dowolny element z gwintem zewnętrznym 3/4": zawory kulowe główne, zawory zwrotne, filtry magistralne z płukaniem wstecznym, wodomierze do ciepłej wody, reduktory ciśnienia, hydrofory i pompy domowe, przyłącza bojlerów i podgrzewaczy, trójnik do wody 3/4" z gwintem, nypel 3/4 do wody i wiele innych. Większa średnica 3/4" zapewnia przepływ ok. 2-2,5 razy wyższy niż 1/2", co czyni ją idealnym wyborem do głównych przewodów zasilających budynki mieszkalne, kolektorów i rozdzielaczy.

Zalety złączki CPVC 3/4" z gwintem wewnętrznym GW:

• Większa średnica 3/4": wyższe przepływy dla głównych przewodów zasilających i rozdzielaczy
• Uniwersalność: łączy system CPVC klejony z dowolną armaturą gwintowaną 3/4"
• Wysoka temperatura pracy: do +80°C (szczyt +90°C), dedykowane do ciepłej wody
• Mosiężny gwint wzmocniony: grubsze ścianki dla większej wytrzymałości mechanicznej
• Montaż hybrydowy: klejenie CPVC + gwintowanie z teflonowaniem (5-9 owijań)
• Możliwość demontażu: gwint można odkręcić i wymienić armaturę bez uszkodzenia złączki
• Idealna do wodomierzy: standardowe podłączenie wodomierzy ciepłej wody 3/4"
• Bezpieczeństwo sanitarne: atesty PZH, brak migracji substancji szkodliwych do wody
• Długa żywotność: ponad 50 lat eksploatacji w prawidłowych warunkach

Montaż złączki CPVC 3/4" z gwintem wewnętrznym GW krok po kroku:

KROK 1 – Montaż strony klejonej (CPVC 3/4"):
1. Odetnij rurę CPVC 3/4" piłką lub obcinaczem pod kątem prostym, usuń zadziory.
2. Oczyść powierzchnie czyścikiem do CPVC, odczekaj do wyschnięcia.
3. Nanieś klej do CPVC równomiernie na rurę i wewnątrz kielicha złączki (dla 3/4" użyj nieco więcej kleju).
4. Wsuń rurę do kielicha do oporu, przytrzymaj 15-20 sekund.
5. Usuń nadmiar kleju. Odczekaj 24 h przy +20°C przed dalszym montażem.

KROK 2 – Montaż strony gwintowanej (GW 3/4"):
1. Owiń gwint zewnętrzny elementu do podłączenia (zawór, wodomierz, filtr) taśmą teflonową PTFE. Dla gwintu 3/4" zastosuj 5-9 owijań w kierunku zgodnym z ruchem wskazówek zegara (patrząc na koniec gwintu). Większa średnica wymaga więcej teflonu niż 1/2".
2. Wkręć element z gwintem zewnętrznym do gwintu wewnętrznego GW złączki, dokręcając ręcznie do oporu, a następnie kluczem (moment ok. 30-40 Nm – nie przekręcaj).
3. Podczas dokręcania zachowaj odpowiednią orientację elementu (wodomierz w linii, zawór w odpowiednim kierunku przepływu).
4. Sprawdź szczelność połączenia po uruchomieniu instalacji – w razie przecieku odkręć, dodaj 1-2 owijania teflonu i wkręć ponownie.

⚠️ UWAGA: Połączenie klejone (strona CPVC) jest trwałe i nierozłączne – po wyklejeniu nie da się demontować bez odcięcia rury. Natomiast gwint wewnętrzny GW 3/4" można wielokrotnie odkręcać i przykręcać. Gwint 3/4" wymaga więcej teflonu niż 1/2" – stosuj 5-9 owijań zamiast 4-8. Dokręcaj gwint ostrożnie, używając dwóch kluczy (jeden przytrzymuje złączkę, drugi dokręca element), by nie przekręcić korpusu CPVC.

Zastosowanie złączki CPVC 3/4" z gwintem wewnętrznym GW

• Podłączenie wodomierzy ciepłej wody: standardowe przyłącze wodomierzy 3/4" DN20
• Montaż zaworów głównych: zawory kulowe odcinające, zawory zwrotne, zawory bezpieczeństwa 3/4"
• Instalacja filtrów magistralnych: filtry mechaniczne główne z płukaniem wstecznym, siatkowe, osadowe
• Podłączenie reduktorów ciśnienia: regulatory ciśnienia 3/4" dla ochrony całej instalacji
• Główne przewody zasilające: przyłącza od wodomierza do budynku, kolektory, rozdzielacze
• Montaż hydroforów i pomp: przyłącza ssawne i tłoczne pomp domowych, hydroforów podnoszących ciśnienie
• Podłączenie podgrzewaczy i bojlerów: zasobnikowe bojlery c.w.u., solary, pompy ciepła
• Instalacje przemysłowe: linie technologiczne z gorącą wodą, systemy CIP, myjnie przemysłowe 3/4"

Najczęściej zadawane pytania (FAQ)

Jaka jest różnica między złączką 1/2" a 3/4"?

Główna różnica to średnica i przepływ. Złączka 3/4" (DN20) ma średnicę 22,2 mm i przepływ ok. 2-2,5 razy wyższy niż 1/2" (DN15, 15,9 mm). Złączka 3/4" jest stosowana w głównych przewodach zasilających, podłączeniach wodomierzy, zaworów głównych, filtrów magistralnych. Złączka 1/2" typowa dla końcowych odgałęzień do baterii. Wybierz średnicę zgodnie z średnicą rury i wymaganym przepływem.

Ile owijań teflonu na gwint 3/4"?

Dla gwintu 3/4" zalecamy 5-9 owijań taśmą teflonową PTFE w kierunku zgodnym z ruchem wskazówek zegara. To więcej niż dla 1/2" (4-8 owijań), bo gwint 3/4" ma większą powierzchnię uszczelnienia. Owijaj od początku gwintu, naciągając taśmę, by dobrze przylegała. Po wkręceniu sprawdź szczelność – w razie przecieku odkręć, dodaj 1-2 owijania i wkręć ponownie.

Czy mogę podłączyć wodomierz ciepłej wody?

TAK – złączka CPVC 3/4" GW jest idealnym rozwiązaniem do podłączenia wodomierzy ciepłej wody DN20. Standardowe wodomierze domowe mają przyłącze 3/4" GZ, które wkręcasz do gwintu wewnętrznego GW złączki z teflonowaniem. Upewnij się, że wodomierz jest certyfikowany do temperatury minimum +90°C (większość wodomierzy uniwersalnych to spełnia). Zachowaj kierunek przepływu zgodnie ze strzałką na korpusie wodomierza.

Czy złączka wytrzyma wysokie ciśnienie z hydroforu?

TAK, złączka CPVC 3/4" wytrzymuje ciśnienie robocze 8 bar przy +20°C, co wystarcza dla większości hydroforów domowych (typowe ustawienie 2-4 bar). Przy wyższych temperaturach ciśnienie robocze maleje (przy +80°C ok. 4 bar), ale to nadal bezpieczna wartość. Uwaga: Jeśli hydrofor generuje ciśnienie powyżej 6 bar, zamontuj dodatkowo reduktor ciśnienia na 4-5 bar dla ochrony całej instalacji CPVC.

Czy mogę zamontować filtr z płukaniem wstecznym?

TAK, złączka CPVC 3/4" GW doskonale sprawdza się do montażu filtrów mechanicznych z płukaniem wstecznym (samopłuczących) o przyłączu 3/4". Są to filtry magistralne montowane na głównym przewodzie po wodomierzu. Upewnij się, że filtr jest certyfikowany do temperatury min. +80°C oraz że ma przyłącze odprowadzające do kanalizacji (dla płukania). Zachowaj kierunek przepływu zgodnie ze strzałką na korpusie filtra.

Jak zamontować złączkę przy użyciu dwóch kluczy?

Przy dokręcaniu armatury do złączki 3/4" stosuj technikę dwóch kluczy: jeden klucz przytrzymuje sześciokąt na korpusie złączki CPVC (uniemożliwiając jej obrót), drugi klucz dokręca element gwintowany (zawór, wodomierz). To zapobiega przekręceniu korpusu CPVC i uszkodzeniu połączenia klejonego z rurą. Moment dokręcania dla 3/4" wynosi 30-40 Nm (ręcznie + 1-1,5 obrotu kluczem).

Czy złączka nadaje się do podłączenia pompy cyrkulacyjnej?

Częściowo – zależy od typu pompy. Pompy cyrkulacyjne c.w.u. mają zazwyczaj przyłącze gwintowane (najczęściej 1" lub 1 1/4", rzadziej 3/4"). Jeśli Twoja pompa ma przyłącze 3/4" GZ, złączka będzie pasować. Jednak większość pomp cyrkulacyjnych ma większe przyłącza – sprawdź specyfikację pompy. Alternatywnie użyj złączki CPVC z gwintem odpowiadającym pompie lub przejściówki redukcyjnej gwintowanej.

Czy mogę użyć złączki w instalacji solarnej?

TAK, ale z zastrzeżeniem: złączka CPVC 3/4" nadaje się do dolnego obiegu solarnego (podłączenia zasobnika c.w.u.) jeśli temperatura nie przekracza +80°C ciągłe / +90°C szczyt. NIE stosuj w górnym obiegu kolektorów słonecznych, gdzie w okresie letnim temperatura może osiągać +120-150°C (nawet przy stagnacji) – CPVC się odkształci. Do górnego obiegu solarnego używaj rur i kształtek ze stali nierdzewnej, miedzi lub PP-R z wkładką aluminiową certyfikowanych do +110°C.
