Zawór kulowy do gazu DN32 WKN 2a 1.6-4.0 MPa

Przejdź do sekcji Opinie

IDMAR Zawór kulowy DN32 WKN2a 4.0 MPa – kołnierzowy, o zaniżonym przelocie. Zawór do instalacji gazowych. Gwarantuje szczelność i bezpieczeństwo.

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

354,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

Zawór kulowy do gazu DN32 WKN 2a o zaniżonym przelocie, PN40

Zawór kulowy kołnierzowy WKN 2a DN32 o zaniżonym przelocie przeznaczony jest do odcinania przepływu gazu oraz innych mediów zaliczanych do płynów grupy 1 według dyrektywy ciśnieniowej PED. Model pracuje przy ciśnieniu do 40 bar i w zakresie temperatury od -30°C do +60°C.

Kołnierzowe przyłączenie PN40 umożliwia stabilny montaż zaworu pomiędzy odpowiednio dobranymi elementami instalacji. Konstrukcja o zaniżonym przelocie pozwala ograniczyć wymiary armatury przy zachowaniu parametrów wymaganych w sieciach gazowych, instalacjach petrochemicznych oraz przemysłowych.

Parametry techniczne

Producent	IDMAR
Rodzaj produktu	Zawór kulowy kołnierzowy do gazu o zaniżonym przelocie
Model	WKN 2a
Średnica nominalna	DN32
Średnica przelotu	25 mm
Ciśnienie nominalne	PN40
Maksymalne ciśnienie robocze	40 bar (4,0 MPa)
Zakres temperatury pracy	od -30°C do +60°C
Przeznaczenie	Płyny grupy 1 według PED
Rodzaj przyłączenia	Kołnierzowe PN40

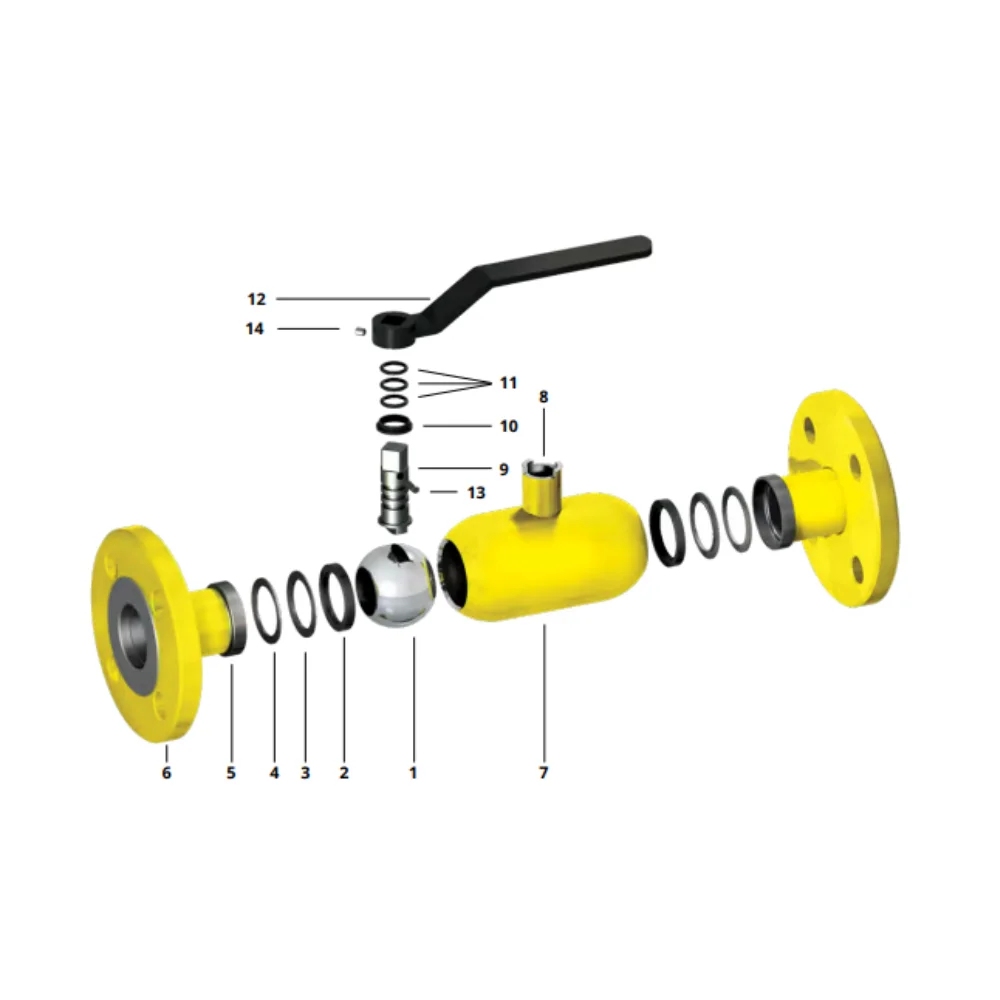

Konstrukcja	Nierozbieralna, o zaniżonym przelocie
Materiał korpusu	Stal P355NL1
Materiał kołnierzy i króćców	Stal P355NL1
Materiał kuli	Stal nierdzewna AISI 304
Uszczelnienie kuli	PTFE z dodatkiem 15% węgla
Pierścienie uszczelniające	NBR70
Kwadrat napędowy	14 mm
Typ przyłącza pod napęd	F05
Długość montażowa	180 mm
Masa	około 4,9 kg
Kolor	RAL 1005
Normy i wymagania	PN-EN 1092-1, PED 2014/68/UE

Zastosowanie

Zawór przeznaczony jest do instalacji transportujących gaz oraz inne media zaliczane do płynów grupy 1. Może być stosowany w sieciach gazowych, instalacjach petrochemicznych, rurociągach substancji ropopochodnych oraz układach przemysłowych wymagających szybkiego odcinania przepływu.

sieci i instalacje gazownicze,
instalacje gazu ziemnego,
rurociągi substancji ropopochodnych,
instalacje przemysłu petrochemicznego,
rurociągi technologiczne,
przemysłowe instalacje gazowe.

Najważniejsze zalety

Zaniżony przelot – średnica przelotu 25 mm pozwala ograniczyć wymiary konstrukcji zaworu.
Przyłączenie kołnierzowe PN40 – umożliwia stabilne połączenie z odpowiednio dobranymi kołnierzami instalacyjnymi.
Mechanizm kulowy – pozwala szybko przechodzić pomiędzy pozycją całkowicie otwartą i zamkniętą.
Materiały dostosowane do instalacji gazowych – stalowy korpus, kula ze stali nierdzewnej oraz uszczelnienia PTFE i NBR70 odpowiadają za prawidłową pracę armatury.
Możliwość zastosowania napędu – przyłącze F05 i kwadrat napędowy 14 mm umożliwiają przygotowanie zaworu do współpracy z odpowiednio dobranym mechanizmem sterującym.

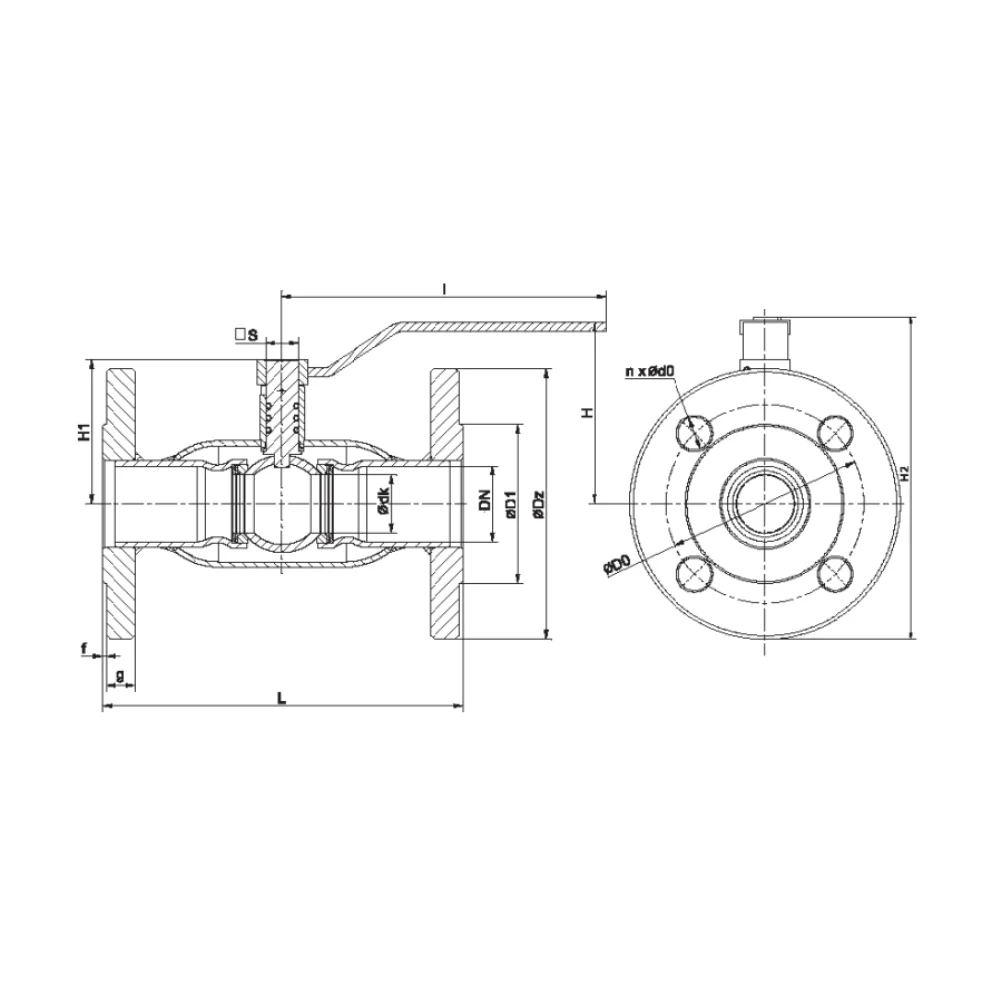

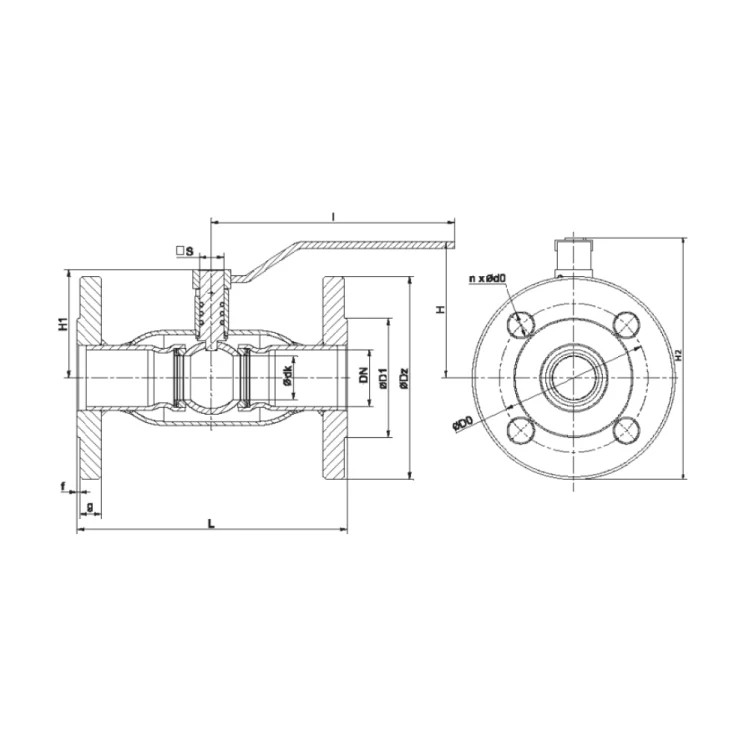

Wymiary montażowe

Średnica nominalna DN	32 mm
Średnica przelotu Ødk	25 mm
Średnica zewnętrzna kołnierza ØDz	140 mm
Średnica wewnętrzna kołnierza ØD1	78 mm
Okrąg rozmieszczenia otworów ØD0	100 mm
Średnica otworów Ød0	18 mm
Liczba otworów	4
Grubość kołnierza g	18 mm
Przylga kołnierza f	2 mm
Długość korpusu L	180 mm
Długość montażowa I	180 mm
Wysokość H	96 mm
Wysokość H1	74 mm
Wysokość H2	166 mm
Kwadrat napędowy	14 mm
Typ przyłącza pod napęd	F05
