Zawór kulowy do propan-butanu DN25 WKP 2a 1.6-4.0 MPa

Przejdź do sekcji Opinie

IDMAR Zawór kulowy DN25 WKP2a 4.0 MPa – kołnierzowy, pełnoprzelotowy do propanu-butanu. Wysokiej jakości zawór przemysłowy, gwarantujący szczelność, trwałość i odporność w wymagających instalacjach.

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

303,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

Zawór kulowy do propanu-butanu DN25 WKP 2a pełnoprzelotowy, PN40

Zawór kulowy WKP 2a DN25 przeznaczony jest do odcinania przepływu propanu, butanu, mieszaniny propan-butan oraz innych mediów zgodnych z parametrami technicznymi armatury. Pełnoprzelotowa konstrukcja zapewnia przepływ medium przez zawór bez dodatkowego ograniczenia średnicy instalacji.

Model pracuje przy ciśnieniu do 40 bar i w zakresie temperatury od -30°C do +60°C. Przyłączenie kołnierzowe PN40 umożliwia stabilny montaż pomiędzy odpowiednio dobranymi elementami sieci gazowej lub instalacji przemysłowej.

Parametry techniczne

Producent	IDMAR
Rodzaj produktu	Zawór kulowy kołnierzowy do propanu-butanu
Model	WKP 2a
Konstrukcja	Pełnoprzelotowa, nierozbieralna
Średnica nominalna	DN25
Ciśnienie nominalne	PN40
Maksymalne ciśnienie robocze	40 bar (4,0 MPa)
Zakres temperatury pracy	od -30°C do +60°C
Przeznaczenie	Propan, butan, propan-butan oraz sieci gazowe
Grupa medium	Płyny grupy 1 według PED
Rodzaj przyłączenia	Kołnierzowe PN40
Typ przyłącza pod napęd	F05
Kwadrat napędowy	14 mm
Długość korpusu	160 mm
Długość montażowa	180 mm
Masa	około 3,8 kg
Kolor	RAL 1005
Normy i wymagania	PN-EN 1092-1, PED 2014/68/UE
EAN	5906489917615

Zastosowanie

Zawór przeznaczony jest do odcinania przepływu propanu, butanu oraz mieszaniny propan-butan w instalacjach gazowych i przemysłowych. Może być stosowany w układach wymagających armatury pełnoprzelotowej, przystosowanej do pracy z mediami grupy 1 przy ciśnieniu do 40 bar.

instalacje propanu i butanu,
instalacje propan-butan oraz LPG,
sieci i instalacje gazowe,
stacje magazynowania i rozdziału gazu,
rurociągi technologiczne,
przemysłowe instalacje gazowe.

Najważniejsze zalety

Konstrukcja pełnoprzelotowa – nie powoduje dodatkowego ograniczenia średnicy przepływu medium przez zawór.
Ciśnienie robocze do 40 bar – umożliwia zastosowanie armatury w instalacjach propanu-butanu pracujących przy podwyższonym ciśnieniu.
Przyłączenie kołnierzowe PN40 – pozwala stabilnie połączyć zawór z odpowiednio dobranymi elementami instalacji.
Mechanizm kulowy – umożliwia szybkie przechodzenie pomiędzy pozycją całkowicie otwartą i zamkniętą.
Możliwość zastosowania napędu – przyłącze F05 i kwadrat napędowy 14 mm pozwalają przygotować zawór do współpracy z odpowiednio dobraną przekładnią lub mechanizmem sterującym.

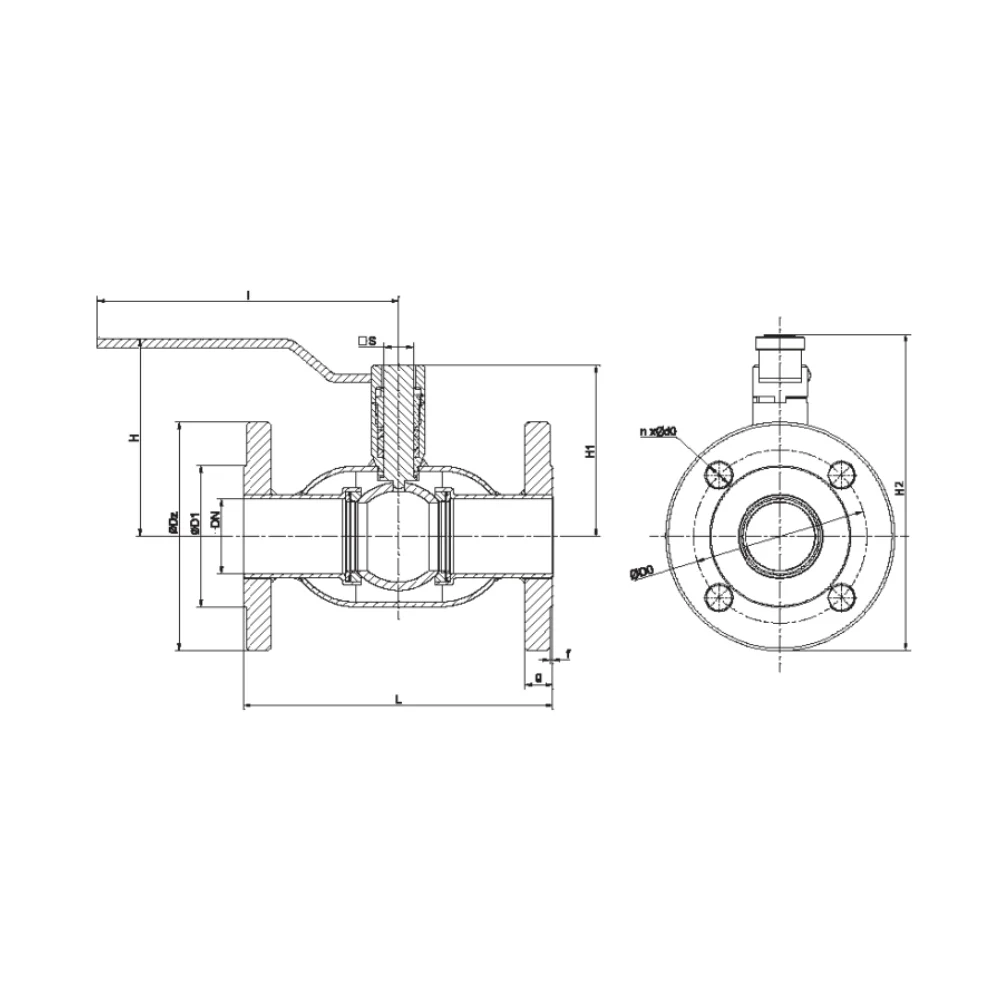

Wymiary montażowe

Średnica nominalna DN	25 mm
Średnica zewnętrzna kołnierza ØDz	115 mm
Średnica wewnętrzna kołnierza ØD1	68 mm
Okrąg rozmieszczenia otworów ØD0	85 mm
Średnica otworów Ød0	14 mm
Liczba otworów	4
Grubość kołnierza g	16 mm
Przylga kołnierza f	2 mm
Długość korpusu L	160 mm
Długość montażowa I	180 mm
Wysokość H	120 mm
Wysokość H1	100 mm
Wysokość H2	178 mm
Kwadrat napędowy	14 mm
Typ przyłącza pod napęd	F05
