Zawór kulowy do wody DN80 WK 2A Sandwich 1.6 MPa

Przejdź do sekcji Opinie

Zawór kulowy kołnierzowy do wody DN80 WK2A Sandwich 1,6 MPa – profesjonalna armatura kołnierzowa PN16 do instalacji wodnych, ciepłowniczych, HVAC i przemysłowych. Przyłącze kołnierzowe PN16, korpus i kula P355NL1, uszczelki PTFE + 15 % C. Szczelność klasy A, ciśnienie do 16 bar, temperatura –20 °C … +200 °C. Kompaktowa konstrukcja sandwich (I = 350 mm).

DN: 80 mm | Ciśnienie: 16 bar (1,6 MPa) | Temp.: –20 °C … +200 °C
Korpus: P355NL1 | Kula: P355NL1 + chromowanie
Uszczelki: PTFE + 15 % C | O‑ring: NBR70 (potrójne)
Kołnierze: PN16 | Ilość: 8 śrub M16 (18 mm)
Waga: ~11 kg | Kod: APA08010016820 | EAN: 5906489918254
Gwarancja: 2 lata | Wysyłka: 24 h | Rączka dostępna osobno | Kołnierze PN16

✓ Dostępność na magazynie ✓ Płyny grupy 2 (woda, para, glikol) ✓ Opcja z przekładnią ✓ Certyfikat CE / PED / ŚZSJ Nr 2/17

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

588,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

Zawór kulowy do wody DN80 WK 2A Sandwich, kołnierzowy PN16

Zawór kulowy WK 2A Sandwich DN80 przeznaczony jest do odcinania przepływu wody oraz innych płynów grupy 2 zgodnych z dyrektywą PED. Kompaktowa konstrukcja typu Sandwich umożliwia montaż pomiędzy kołnierzami instalacji, zapewniając jednocześnie wysoką szczelność i niezawodną pracę w wymagających warunkach przemysłowych.

Model przystosowany jest do pracy przy ciśnieniu do 16 bar oraz w temperaturze od -20°C do +200°C. Dzięki zastosowaniu korpusu ze stali P355NL1, uszczelnień PTFE z dodatkiem węgla oraz potrójnego uszczelnienia trzpienia sprawdza się w instalacjach wodociągowych, ciepłowniczych, HVAC oraz wielu procesach przemysłowych.

Parametry techniczne

Producent	IDMAR
Rodzaj produktu	Zawór kulowy kołnierzowy do wody
Model	WK 2A Sandwich
Średnica nominalna	DN80
Ciśnienie nominalne	PN16
Maksymalne ciśnienie robocze	16 bar (1,6 MPa)
Zakres temperatury pracy	od -20°C do +200°C
Przeznaczenie	Woda, para wodna, glikol, oleje oraz inne płyny grupy 2
Grupa medium	Płyny grupy 2 według PED
Rodzaj przyłączenia	Kołnierzowe PN16
Materiał korpusu	Stal P355NL1
Materiał kuli	Stal P355NL1, chromowana
Uszczelnienie kuli	PTFE z dodatkiem 15% węgla
Tuleje ślizgowe	PTFE z dodatkiem grafitu
Uszczelnienie trzpienia	Potrójny O-ring NBR70
Typ przyłącza pod napęd	ISO 5211 F10
Kwadrat napędowy	19 mm
Długość korpusu L	123 mm
Długość zabudowy I	350 mm
Masa	około 11 kg
Normy	PN-EN 1092-1, PN-EN 12516-2, PN-EN 12266-1, PED 2014/68/UE
EAN	5906489918254

Zastosowanie

Zawór znajduje zastosowanie w instalacjach wodnych oraz przemysłowych, w których wymagane jest niezawodne odcinanie przepływu medium przy zachowaniu wysokiej szczelności. Dzięki szerokiemu zakresowi temperatur oraz kompaktowej konstrukcji może być montowany zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.

instalacje wodociągowe,
sieci ciepłownicze,
instalacje grzewcze i chłodnicze,
układy HVAC,
instalacje z roztworami glikolu,
instalacje przemysłowe,
systemy sprężonego powietrza.

Najważniejsze zalety

Konstrukcja Sandwich – niewielka długość zabudowy ułatwia montaż w miejscach o ograniczonej przestrzeni.
Przyłącze kołnierzowe PN16 – zapewnia stabilne połączenie z instalacją zgodną z normą PN-EN 1092-1.
Praca do 16 bar – umożliwia zastosowanie w wymagających instalacjach wodnych i przemysłowych.
Uszczelnienia PTFE z dodatkiem 15% węgla – zapewniają wysoką odporność na ścieranie oraz szczelność podczas eksploatacji.
Potrójne uszczelnienie trzpienia – zwiększa bezpieczeństwo pracy i ogranicza ryzyko wycieku medium.
Możliwość automatyzacji – przyłącze ISO 5211 F10 umożliwia montaż przekładni ślimakowej lub siłownika.

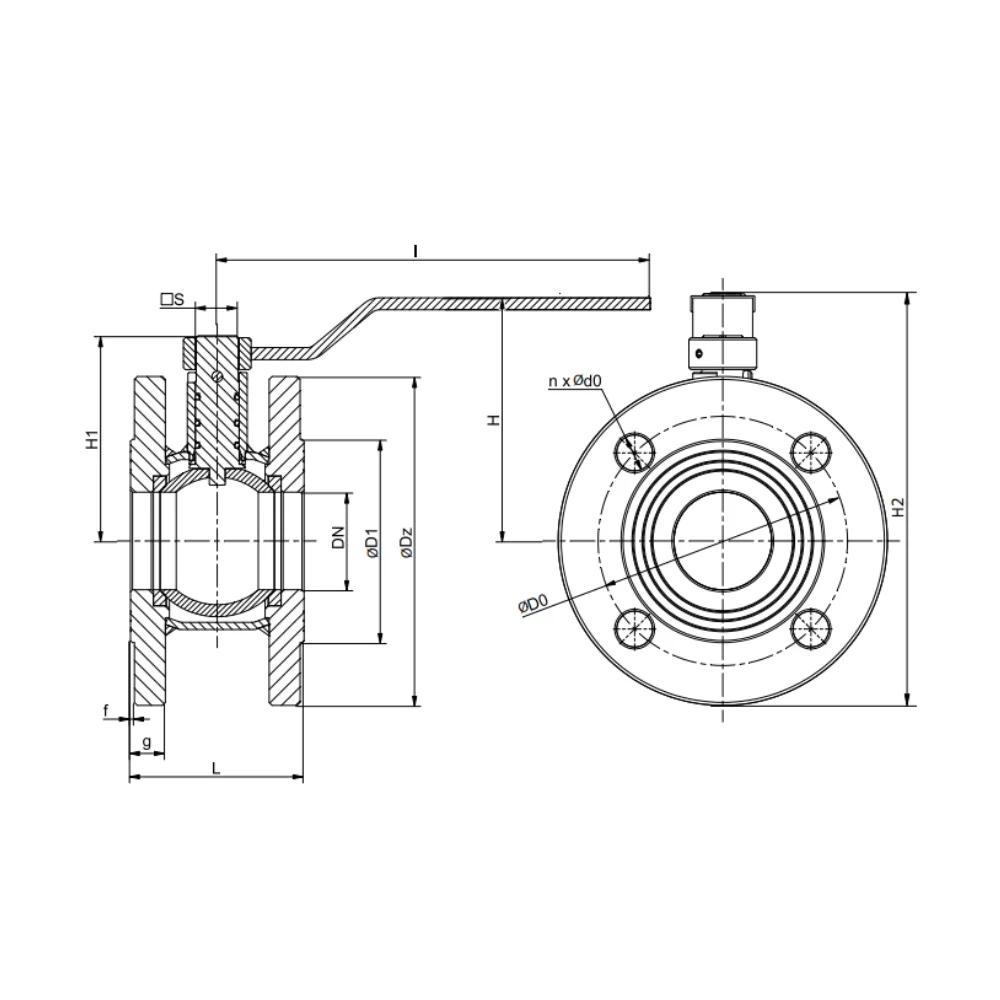

Wymiary montażowe

DN	80 mm
ØDz	200 mm
ØD1	138 mm
ØD0	160 mm
Ød0	18 mm
Liczba otworów	8
Grubość kołnierza g	20 mm
Przylga f	2 mm
Długość korpusu L	123 mm
Długość zabudowy I	350 mm
Wysokość H	157,5 mm
Wysokość H1	135,5 mm
Wysokość H2	257,5 mm
Kwadrat napędowy	19 mm
Typ przyłącza pod napęd	ISO 5211 F10
