Złączki żeliwne czarne
Złączki żeliwne czarne DN10–DN50 (3/8"–2") to kompletny system kształtek gwintowanych wykonanych z żeliwa ciągliwego EN-GJMB-350-10 zgodnego z normą PN-EN 1562:2012, przeznaczonych do profesjonalnych instalacji centralnego ogrzewania (CO), gazowych, parowych niskoprężnych oraz przemysłowych. W naszej ofercie dostępnych jest ponad 145 produktów w 8 podkategoriach: mufy, kolanka, nyple, trójniki, redukcje, korki i zaślepki, przedłużki oraz dwuzłączki. Materiał EN-GJMB-350-10 charakteryzuje się wytrzymałością na rozciąganie 350 MPa, granicą plastyczności 200 MPa, wydłużeniem 10% oraz twardością 170 HB, co zapewnia doskonałe właściwości mechaniczne oraz odporność na obciążenia dynamiczne. Złączki żeliwne czarne wytrzymują temperaturę do 120°C (praca ciągła) oraz krótkotrwale do 150°C (para nasycona) przy ciśnieniu roboczym PN25 bar. Dzięki braku powłoki cynkowej są idealnym rozwiązaniem w instalacjach wysokotemperaturowych powyżej 60°C, gdzie ocynkowane kształtki ulegałyby degradacji.
Zalety złączek żeliwnych czarnych: Wytrzymałość na rozciąganie 350 MPa | Granica plastyczności 200 MPa | Wydłużenie 10% (plastyczność) | Twardość 170 HB | Odporność na temperaturę 120°C (ciągła), 150°C (krótkotrwale) | Ciśnienie robocze PN25 bar | Zakres średnic DN10–DN50 | Normy: PN-EN 1562:2012, PN-EN 10242:1999 | Tańsze od ocynkowanych o 20–40% | Gwarancja 2 lata | Trwałość 15–25 lat w CO zamkniętym.
Podkategorie złączek żeliwnych czarnych: Mufy Żeliwne Czarne | Kolanka Żeliwne Czarne | Nyple Żeliwne Czarne | Trójniki Żeliwne Czarne | Redukcje Żeliwne Czarne | Korki i Zaślepki Żeliwne Czarne | Przedłużki Żeliwne Czarne | Dwuzłączki Żeliwne Czarne.
Czym są złączki żeliwne czarne gwintowane?
Złączki żeliwne czarne to kształtki gwintowane wykonane z żeliwa ciągliwego EN-GJMB-350-10, przeznaczone do profesjonalnych instalacji hydraulicznych wymagających wysokiej odporności na temperaturę, ciśnienie oraz obciążenia mechaniczne. W przeciwieństwie do złączek ocynkowanych (żeliwo pokryte warstwą cynku ~70 µm) oraz złączek mosiężnych (stop miedzi CW617N), złączki żeliwne czarne są pozbawione powłoki ochronnej, co czyni je idealnym rozwiązaniem w instalacjach wysokotemperaturowych powyżej 60°C, gdzie powłoka cynkowa ulegałaby degradacji w kontakcie z gorącą wodą, parą lub gazami. Materiał EN-GJMB-350-10 to żeliwo ciągliwe czarne otrzymywane przez wyżarzanie odlewów z żeliwa białego w atmosferze obojętnej, w wyniku którego cementyt Fe₃C ulega rozpadowi z wydzieleniem wolnego węgla (grafitu). Osnowa metaliczna żeliwa ciągliwego jest zbliżona do stali, co zapewnia doskonałe właściwości mechaniczne oraz plastyczność przy jednoczesnej odporności na uderzenia i wibracje. Złączki żeliwne czarne są szeroko stosowane w instalacjach centralnego ogrzewania (CO) wysokotemperaturowych w budynkach wielorodzinnych i obiektach przemysłowych, instalacjach gazowych do przesyłu gazu ziemnego, propanu i butanu, instalacjach parowych niskoprężnych (do 10 bar, 150°C) w kotłowniach przemysłowych oraz instalacjach przemysłowych do transportu olejów, cieczy technicznych i gazów przemysłowych.
Parametry techniczne złączek żeliwnych czarnych EN-GJMB-350-10
Wszystkie złączki żeliwne czarne dostępne w naszej ofercie spełniają rygorystyczne wymagania normy PN-EN 10242:1999 dla kształtek żeliwnych gwintowanych. Materiał EN-GJMB-350-10 (żeliwo ciągliwe czarne) jest zgodny z normą PN-EN 1562:2012 pt. „Odlewnictwo – żeliwo ciągliwe" i charakteryzuje się następującymi właściwościami mechanicznymi: wytrzymałość na rozciąganie Rm = 350 MPa, granica plastyczności Re = 200 MPa, wydłużenie A = 10% oraz twardość 170 HB (badana metodą Brinella). Te właściwości zapewniają doskonałą kombinację wytrzymałości mechanicznej, plastyczności i odporności na obciążenia dynamiczne (uderzenia, wibracje, zmienne temperatury). W porównaniu z żeliwem szarym (kruche, wydłużenie <1%, brak plastyczności) oraz żeliwem sferoidalnym (droższe o 40–60%, granica plastyczności >300 MPa), żeliwo ciągliwe czarne EN-GJMB-350-10 stanowi optymalny kompromis między wytrzymałością, plastycznością i kosztem w zastosowaniach instalacji hydraulicznych. Powierzchnia czarna (bez powłoki cynkowej) zgodna z normą PN-EN 10242 zapewnia naturalną odporność na korozję w środowiskach wysokotemperaturowych, gdzie cynk uległby odparowaniu lub utworzeniu białej rdzy (wodorotlenek cynku). Gwinty złączek żeliwnych wykonane są według norm ISO 7/1 (gwint stożkowy Rp dla połączeń szczelnych) oraz ISO 228 G (gwint walcowy cylindryczny), co gwarantuje kompatybilność z armaturą stalową, żeliwną i mosiężną stosowaną w instalacjach hydraulicznych.
Parametry techniczne złączek żeliwnych czarnych: Materiał – żeliwo ciągliwe czarne EN-GJMB-350-10 zgodne z PN-EN 1562:2012 (wytrzymałość na rozciąganie Rm = 350 MPa, granica plastyczności Re = 200 MPa, wydłużenie A = 10%, twardość 170 HB); Norma kształtek – PN-EN 10242:1999 dla kształtek żeliwnych gwintowanych; Ciśnienie nominalne – PN25 bar (2,5 MPa) w temperaturze 20°C, PN16 bar w temperaturze 120°C; Temperatura pracy – od -20°C do +120°C (praca ciągła), krótkotrwale do +150°C (para nasycona); Gwinty – ISO 7/1 Rp (stożkowy) i ISO 228 G (walcowy cylindryczny); Średnice nominalne – DN10–DN50 (3/8"–2"); Wykończenie – powierzchnia czarna (brak powłoki cynkowej lub lakieru); Certyfikaty – znak budowlany TAK, brak certyfikatu PZH (nie do wody pitnej); Gwarancja – 2 lata; Trwałość – 15–25 lat w instalacjach CO zamkniętych.
Przegląd 8 podkategorii złączek żeliwnych czarnych – kompletny system instalacyjny
Nasza oferta złączek żeliwnych czarnych obejmuje ponad 145 produktów w 8 specjalistycznych podkategoriach, które wspólnie tworzą kompletny system kształtek gwintowanych do budowy i modernizacji instalacji CO, gazowych, parowych oraz przemysłowych. Każda podkategoria została starannie dobrana pod kątem najbardziej popularnych średnic nominalnych DN10–DN50 oraz typów połączeń gwintowych (WW/WW, GZ/GZ, GZ/GW), co zapewnia pełną elastyczność projektowania instalacji.
Mufy Żeliwne Czarne – kształtki łączące z gwintem wewnętrznym z obu stron (WW/WW), przeznaczone do łączenia rur, nypli oraz innych elementów z gwintem zewnętrznym (GZ). Dostępne w średnicach DN10–DN50, mufy żeliwne czarne są podstawowym elementem każdej instalacji CO i gazowej, umożliwiającym wydłużanie odcinków rurociągów, naprawy oraz montaż armatury. Mufy redukcyjne (WW/WW o różnych średnicach) pozwalają na zmianę przekroju rurociągu bez dodatkowych redukcji.

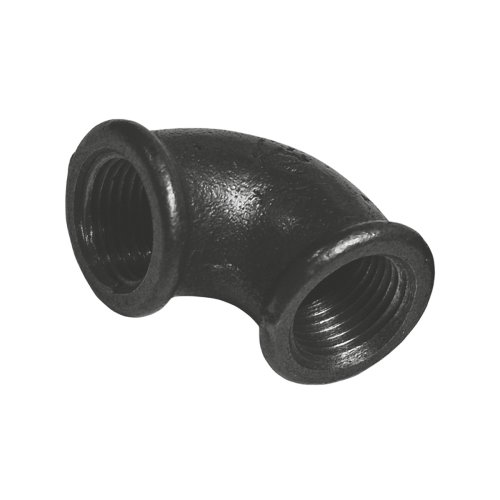

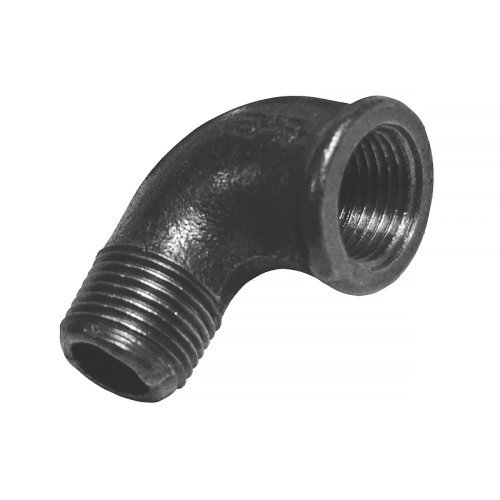

Kolanka Żeliwne Czarne – kształtki do zmiany kierunku rurociągów o kąt 90° lub 45°, z gwintem wewnętrznym z obu stron (WW/WW). Dostępne w średnicach DN10–DN50, kolanka żeliwne czarne zapewniają płynny przepływ czynnika grzewczego lub gazu przy minimalnych stratach ciśnienia. Kolanka 90° stosowane są w instalacjach pionowych i poziomych (przejścia przez ściany, omijanie przeszkód), kolanka 45° w instalacjach wymagających łagodniejszej zmiany kierunku (mniejsze opory hydrauliczne). Kolanka nyplowe (GZ/WW) łączą funkcję kolana i nypla, skracając czas montażu.
Nyple Żeliwne Czarne – kształtki łączące z gwintem zewnętrznym z obu stron (GZ/GZ), przeznaczone do łączenia muf, kolanek, trójników, zaworów oraz armatury z gwintem wewnętrznym (WW). Dostępne w średnicach DN10–DN50 oraz różnych długościach (krótkie, długie, extra długie), nyple żeliwne czarne są niezbędne w każdej instalacji CO i gazowej. Nyple beczkowe (z obrzeżem sześciokątnym hex) ułatwiają montaż kluczem płaskim, nyple proste stosowane są w połączeniach standardowych.
Trójniki Żeliwne Czarne – kształtki do rozgałęzień rurociągów, z gwintem wewnętrznym na trzech wyjściach (WW/WW/WW). Dostępne w średnicach DN10–DN50, trójniki żeliwne czarne stosowane są do tworzenia rozgałęzień pionowych i poziomych instalacji CO (odejścia do grzejników, rozdzielaczy), instalacji gazowych (przyłącza do urządzeń gazowych) oraz instalacji parowych (odejścia do wymienników ciepła). Trójniki równoprzelotowe (3 wyjścia tej samej średnicy) oraz trójniki redukcyjne (1 wyjście mniejszej średnicy) zapewniają elastyczność projektowania.
Redukcje Żeliwne Czarne – kształtki do zmiany średnicy rurociągów, dostępne w wersjach GZ/GW (gwint zewnętrzny + gwint wewnętrzny), WW/WW (dwa gwinty wewnętrzne o różnych średnicach) oraz ZZ/ZZ (gwinty zewnętrzne). Redukcje żeliwne czarne DN10×DN8 do DN50×DN40 stosowane są w instalacjach CO przy przejściach z rurociągów głównych do odejść grzejnikowych, instalacjach gazowych przy redukcji ciśnienia oraz instalacjach przemysłowych przy zmianie przekroju rurociągów technologicznych.
Korki i Zaślepki Żeliwne Czarne – elementy zamykające do trwałego lub tymczasowego zamykania otworów instalacyjnych. Korki (gwint zewnętrzny GZ) wkręcane są w mufy, kolanka, trójniki z gwintem wewnętrznym (WW), stosowane do trwałego zamykania nieużywanych odejść instalacji CO i gazowych. Zaślepki (gwint wewnętrzny WW) nakręcane są na nyple, rury z gwintem zewnętrznym (GZ), stosowane do tymczasowego zamykania podczas konserwacji, prób szczelności oraz sezonowego wyłączania odcinków instalacji. Dostępne w średnicach DN10–DN50.
Przedłużki Żeliwne Czarne – kształtki hybrydowe GW/GZ (gwint wewnętrzny + gwint zewnętrzny), przeznaczone do wydłużania odcinków rurociągów oraz łączenia elementów z różnymi typami gwintów. Dostępne w średnicach DN15, DN20, DN25, przedłużki żeliwne czarne stosowane są w instalacjach CO przy montażu zaworów termostatycznych, kurków kulowych oraz grzejników, gdzie konieczne jest dopasowanie odległości montażowych przy ograniczonej przestrzeni.

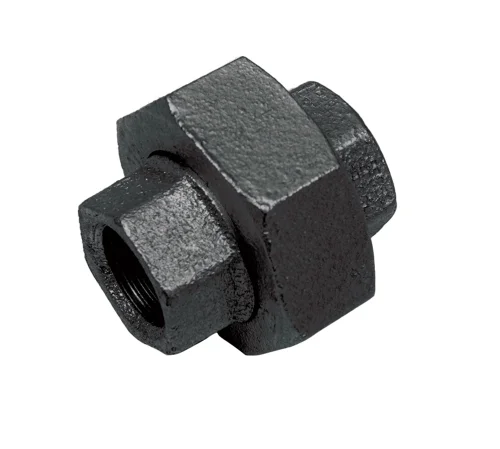

Dwuzłączki Żeliwne Czarne – kształtki składane (nypel + mufa) umożliwiające regulację długości połączenia poprzez dokręcanie lub odkręcanie mufy na gwincie nypla. Dostępne w średnicach DN15–DN32, dwuzłączki żeliwne czarne stosowane są w instalacjach CO przy montażu grzejników, gdzie konieczne jest precyzyjne dopasowanie długości podłączenia (kompensacja tolerancji montażowych), oraz w instalacjach wymagających okresowego demontażu (konserwacja, wymiana armatury).
Średnice nominalne DN10–DN50 – dobór złączek żeliwnych czarnych do instalacji
Złączki żeliwne czarne dostępne są w zakresie średnic nominalnych DN10–DN50 (3/8"–2"), co obejmuje najbardziej popularne wymiary stosowane w instalacjach CO budynków mieszkalnych, użyteczności publicznej oraz obiektów przemysłowych. Dobór odpowiedniej średnicy nominalnej złączek żeliwnych czarnych zależy od przepływu czynnika grzewczego, mocy cieplnej instalacji, długości rurociągów oraz dopuszczalnych strat ciśnienia.
DN10 (3/8"): Najmniejsza średnica stosowana w instalacjach CO grzejnikowych domów jednorodzinnych przy podłączeniach grzejników segmentowych o mocy do 1 kW, przepływ do 0,2 m³/h. Złączki DN10 stosowane są również w instalacjach gazowych wewnętrznych do przyłączy kuchenek gazowych o małej mocy oraz w instalacjach przemysłowych do transportu gazów technicznych i cieczy chłodzących o niskim przepływie.
DN15 (1/2"): Standardowa średnica w instalacjach CO grzejnikowych domów jednorodzinnych oraz budynków wielorodzinnych, przepływ do 0,3 m³/h, moc grzejników do 1,5 kW. Złączki DN15 stosowane są przy montażu zaworów termostatycznych, kurków kulowych, podłączaniu grzejników segmentowych i aluminiowych, w instalacjach gazowych do przyłączy kotłów gazowych o mocy do 20 kW oraz w instalacjach parowych niskoprężnych (do 5 bar).
DN20 (3/4"): Średnica dedykowana instalacjom CO w budynkach wielorodzinnych (pionowe i poziome rurociągi dystrybucji ciepła), przepływ 0,5–0,8 m³/h, moc grzejników 2–3 kW. Złączki DN20 stosowane są w systemach ogrzewania podłogowego o powierzchni do 100 m², przy montażu rozdzielaczy, zaworów mieszających, w instalacjach gazowych średniego ciśnienia (kotły 20–30 kW) oraz w instalacjach przemysłowych do transportu olejów i cieczy technicznych.
DN25 (1"): Średnica stosowana w instalacjach CO wysokotemperaturowych budynków wielorodzinnych i obiektów przemysłowych (główne rurociągi dystrybucji ciepła), przepływ >1,2 m³/h, moc instalacji >50 kW. Złączki DN25 stosowane są w kotłowniach przemysłowych, systemach dystrybucji ciepła miejskiego, instalacjach parowych niskoprężnych (do 10 bar, 150°C) oraz instalacjach gazowych wysokiego ciśnienia (stacje redukcyjne).
DN32 (1¼"), DN40 (1½"), DN50 (2"): Największe średnice stosowane w instalacjach CO wysokotemperaturowych dużych obiektów przemysłowych, kotłowniach centralnych, systemach dystrybucji ciepła miejskiego oraz instalacjach parowych przemysłowych. Złączki DN32–DN50 zapewniają minimalne straty ciśnienia przy dużych przepływach (>2 m³/h), stosowane są w głównych rurociągach zasilających oraz powrotnych instalacji CO o mocy >100 kW, w instalacjach przemysłowych do transportu olejów, gazów przemysłowych oraz w instalacjach parowych kotłowni przemysłowych (chemia, rafinerie, przetwórstwo metali).
Zastosowania złączek żeliwnych czarnych w instalacjach grzewczych, gazowych, parowych i przemysłowych
Złączki żeliwne czarne znajdują szerokie zastosowanie w instalacjach hydraulicznych wymagających wysokiej odporności na temperaturę powyżej 60°C, ciśnienie robocze do 25 bar oraz długotrwałej eksploatacji (15–25 lat) bez konieczności wymiany elementów. Najważniejsze zastosowania to:
Instalacje centralnego ogrzewania (CO) wysokotemperaturowe: Złączki żeliwne czarne są najczęściej stosowane w instalacjach CO budynków wielorodzinnych, jednorodzinnych oraz obiektów użyteczności publicznej (szkoły, szpitale, biurowce, hotele), gdzie temperatura czynnika grzewczego przekracza 60°C. W instalacjach CO zamkniętych (brak kontaktu z tlenem atmosferycznym) żeliwo ciągliwe czarne EN-GJMB-350-10 zachowuje stabilność przez cały okres eksploatacji (15–25 lat) bez korozji, podczas gdy powłoka cynkowa złączek ocynkowanych uległaby degradacji w temperaturach >60°C (odparowywanie cynku, biała rdza). Złączki żeliwne czarne stosowane są w pionowych i poziomych rurociągach dystrybucji ciepła, przy montażu zaworów termostatycznych, kurków kulowych, zaworów odpowietrzających, rozdzielaczy oraz podłączaniu grzejników segmentowych, aluminiowych i stalowych. W instalacjach CO wysokotemperaturowych (80/60°C, 90/70°C) złączki żeliwne czarne zapewniają szczelność połączeń i trwałość instalacji przez cały okres eksploatacji budynku (30–50 lat).
Instalacje gazowe do przesyłu gazu ziemnego, propanu i butanu: Złączki żeliwne czarne są dopuszczone do stosowania w instalacjach gazowych wewnętrznych (budynki mieszkalne, obiekty przemysłowe) oraz zewnętrznych (przyłącza gazowe, stacje redukcyjne) zgodnie z normą PN-EN 10242:1999 dla kształtek żeliwnych gwintowanych. Ciśnienie robocze PN25 bar zapewnia bezpieczeństwo przesyłu gazu o ciśnieniu do 16 bar (gaz wysokoprężny), podczas gdy typowe instalacje gazowe domowe pracują przy ciśnieniu 20–25 mbar (gaz niskoprężny). Złączki żeliwne czarne stosowane są przy montażu przyłączy kotłów gazowych o mocy 10–100 kW, przyłączy kuchenek gazowych, pieców gazowych oraz w instalacjach gazowych przemysłowych (piece grzewcze, suszarnie, instalacje technologiczne). Wymagana jest konsultacja z instalatorem gazowym posiadającym uprawnienia oraz operatorem sieci gazowej w zakresie szczegółowych wymagań lokalnych (certyfikaty, próby szczelności, dokumentacja).
Instalacje parowe niskoprężne do przesyłu pary nasyconej: Złączki żeliwne czarne stosowane są w instalacjach parowych niskoprężnych (do 10 bar, temperatura do 150°C) w kotłowniach przemysłowych, systemach sterylizacji (szpitale, laboratoria, przemysł farmaceutyczny) oraz instalacjach technologicznych przemysłu spożywczego (suszarnie, autoklawowanie, pasteryzacja). Odporność na temperaturę do 150°C (krótkotrwale) oraz ciśnienie PN25 bar zapewnia bezpieczeństwo i niezawodność instalacji parowych przez cały okres eksploatacji (20–30 lat). W instalacjach parowych wysokoprężnych (>10 bar, >180°C) zaleca się stosowanie złączek stalowych spawanych lub kołnierzowych zgodnie z normami dla urządzeń ciśnieniowych.
Instalacje przemysłowe do transportu olejów, cieczy technicznych i gazów przemysłowych: Złączki żeliwne czarne znajdują zastosowanie w instalacjach przemysłowych zakładów chemicznych, rafineryjnych, zakładów przetwórstwa metali oraz przemysłu maszynowego do transportu olejów hydraulicznych, olejów smarowych, cieczy chłodzących, płynów technicznych oraz gazów przemysłowych (azot, argon, dwutlenek węgla). Wytrzymałość mechaniczna 350 MPa (wytrzymałość na rozciąganie Rm), granica plastyczności 200 MPa (Re) oraz odporność na wibracje i wstrząsy zapewniają niezawodność instalacji przemysłowych pracujących w trudnych warunkach eksploatacyjnych (obciążenia dynamiczne, zmienne temperatury, agresywne środowiska chemiczne). Złączki żeliwne czarne stosowane są w instalacjach technologicznych, systemach chłodzenia maszyn i urządzeń, instalacjach pneumatycznych oraz hydraulicznych systemach sterowania.
Dlaczego złączki żeliwne czarne zamiast ocynkowanych lub mosiężnych? – tabela porównawcza
Wybór złączek żeliwnych czarnych zamiast ocynkowanych lub mosiężnych uzasadniony jest przede wszystkim wymaganiami instalacji w zakresie temperatury pracy, środowiska eksploatacji oraz kosztu inwestycji. Poniższa tabela porównawcza przedstawia kluczowe różnice między trzema rodzajami złączek gwintowanych:
| Parametr | Złączki Żeliwne Czarne | Złączki Ocynkowane | Złączki Mosiężne |
|---|---|---|---|
| Materiał | Żeliwo ciągliwe czarne EN-GJMB-350-10 | Żeliwo + cynk ~70 µm | Mosiądz CW617N |
| Wytrzymałość na rozciąganie | 350 MPa (wysoka) | 350 MPa (wysoka) | 290 MPa (średnia) |
| Granica plastyczności | 200 MPa | 200 MPa | ~150 MPa |
| Wydłużenie | 10% (plastyczność) | 10% (plastyczność) | 15–20% (wysoka) |
| Twardość | 170 HB | 170 HB | ~80 HB |
| Temperatura pracy (ciągła) | -20°C do +120°C | -20°C do +60°C | -20°C do +100°C |
| Temperatura (krótkotrwale) | Do +150°C (para) | Nie zalecane >60°C | Do +110°C |
| Ciśnienie robocze | PN25 bar (20°C) | PN25 bar (20°C) | PN16 bar (typowo) |
| Certyfikat PZH (woda pitna) | NIE | TAK | TAK |
| Odporność na korozję | Wysoka w CO zamkniętym | Bardzo wysoka (cynk) | Naturalna (mosiądz) |
| Trwałość w CO >60°C | 15–25 lat | 5–10 lat (degradacja cynku) | 30–50 lat |
| Koszt (relatywny) | Niski (bazowy) | Średni (+20–40%) | Wysoki (+100–150%) |
| Najlepsze zastosowania | CO >60°C, gaz, para | Woda pitna, CWU, CO ≤60°C | Woda pitna, CWU, CO widoczne |
Wnioski z tabeli porównawczej: Złączki żeliwne czarne są najlepszym wyborem do instalacji CO wysokotemperaturowych (>60°C), instalacji gazowych oraz instalacji parowych niskoprężnych, gdzie wymagana jest odporność na temperaturę do 120–150°C, wysoka wytrzymałość mechaniczna (350 MPa wytrzymałość na rozciąganie, 200 MPa granica plastyczności) oraz długotrwała eksploatacja (15–25 lat) przy najniższym koszcie inwestycji. Złączki ocynkowane idealne są do instalacji wody pitnej, CWU oraz CO niskotemperaturowych (≤60°C), gdzie certyfikat PZH jest wymagany. Złączki mosiężne stanowią najdroższą, ale najbardziej uniwersalną opcję do instalacji wody pitnej, CWU, CO do 100°C oraz instalacji widocznych (łazienki, kuchnie), gdzie estetyka ma znaczenie.
Instrukcja montażu złączek żeliwnych czarnych – 5 kluczowych kroków
Prawidłowy montaż złączek żeliwnych czarnych jest kluczowy dla zapewnienia szczelności połączeń i długotrwałej eksploatacji instalacji CO, gazowych, parowych oraz przemysłowych. Proces montażu obejmuje pięć kluczowych etapów:
Krok 1 – Przygotowanie gwintów i kontrola wizualna: Oczyścić gwinty zewnętrzne i wewnętrzne złączek żeliwnych czarnych z zanieczyszczeń, kurzu, oleju konserwacyjnego, rdzy oraz pozostałości taśmy PTFE z poprzednich montaży za pomocą szczotki drucianej, ściereczki lub sprężonego powietrza. Sprawdzić stan gwintów – brak uszkodzeń mechanicznych (zarysowania, pęknięcia, wgniecenia), odkształceń (wgniecione zwoje gwintu) oraz korozji (głęboka rdza, ubytki materiału). Oczyścić również gwinty rur, nypli lub armatury, z którymi złączki będą łączone. Gwinty muszą być suche – w instalacjach wilgotnych osuszyć gwinty sprężonym powietrzem lub ściereczką przed nałożeniem taśmy PTFE.
Krok 2 – Uszczelnianie gwintów taśmą PTFE lub konopiem: Nałożyć taśmę PTFE (teflon) na gwint zewnętrzny (GZ) zgodnie z kierunkiem wkręcania (w prawo, zgodnie z ruchem wskazówek zegara) z lekkim naciągiem (~20%), aby taśma przylegała równomiernie do gwintu bez luk i nakładek. Liczba zwojów taśmy PTFE zależy od średnicy nominalnej: DN10–DN15 – 6–8 zwojów; DN20–DN25 – 8–10 zwojów; DN32–DN50 – 10–12 zwojów. Taśma PTFE powinna zaczynać się od drugiego zwoju gwintu (pierwszy zwój wolny) i kończyć ~2 mm przed końcem gwintu. Alternatywnie w instalacjach gazowych i parowych zaleca się stosowanie konopi zaimpregnowanych olejem lnianym (6–10 zwojów w zależności od średnicy) wraz z pastą uszczelniającą do 150°C, co zapewnia wyższą szczelność i trwałość połączenia niż sama taśma PTFE.
Krok 3 – Montaż ręczny do pierwszego oporu: Wkręcić ręcznie gwint zewnętrzny (GZ) w mufę, kolano, trójnik lub zawór z gwintem wewnętrznym (WW), obracając zgodnie z ruchem wskazówek zegara. Wkręcanie ręczne pozwala na wyczucie oporów i wykrycie ewentualnych problemów z gwintem (zacięcia, przekrzywienia) przed dokręceniem kluczem. Złączka powinna wkręcać się płynnie, bez większych oporów – jeśli występują opory już na początku wkręcania, należy sprawdzić czystość gwintów, prawidłowość nałożenia taśmy PTFE oraz czy gwint nie jest uszkodzony. Wkręcać ręcznie aż do pierwszego wyraźnego oporu (moment, gdy złączka przestaje się obracać ręcznie).
Krok 4 – Dokręcenie kluczem z kontrolą momentu: Dokręcić złączkę żeliwną kluczem płaskim, nastawnym lub kluczem do rur, obracając o 1,5–2 pełne obroty po pierwszym oporze. Momenty dokręcania zależą od średnicy nominalnej: DN10–DN15 – 20–30 Nm; DN20–DN25 – 30–40 Nm; DN32–DN40 – 40–50 Nm; DN50 – 50–60 Nm. Do kontrolowanego dokręcania zaleca się stosowanie klucza dynamometrycznego z możliwością ustawienia momentu dokręcania. Unikać nadmiernego dokręcania (momenty >60 Nm dla DN50), które może spowodować pęknięcie gwintu żeliwnego, zniszczenie taśmy PTFE lub uszkodzenie armatury. Zbyt słabe dokręcanie (
Krok 5 – Test szczelności i kontrola jakości montażu: Po zakończeniu montażu wszystkich złączek żeliwnych czarnych przeprowadzić próbę szczelności instalacji ciśnieniem 1,5×PN (37,5 bar dla złączek PN25) przez minimum 30 minut zgodnie z normą PN-EN 10242:1999. Sprawdzić wizualnie wszystkie połączenia – brak wycieków wody, pary lub gazu (kontrola wzrokowa, mydliny w instalacjach gazowych). W przypadku wykrycia nieszczelności, odkręcić złączkę, sprawdzić stan taśmy PTFE (czy nie została uszkodzona, źle nałożona lub za mało zwojów) oraz dokręcić ponownie z większą liczbą zwojów taśmy lub z zastosowaniem konopi + pasta uszczelniająca. Po pozytywnym teście szczelności uruchomić instalację i monitorować wszystkie połączenia przez pierwsze 24–48 godzin eksploatacji.
Najczęstsze błędy montażowe złączek żeliwnych czarnych i jak ich unikać
Podczas montażu złączek żeliwnych czarnych instalatorzy popełniają szereg błędów, które prowadzą do nieszczelności połączeń, pęknięć gwintów, korozji oraz skrócenia żywotności instalacji. Poniżej przedstawiamy cztery najczęstsze błędy montażowe oraz sposoby ich uniknięcia:
Błąd 1 – Zbyt mała liczba zwojów taśmy PTFE lub jej brak: Nałożenie 2–3 zwojów taśmy PTFE zamiast zalecanych 6–12 zwojów (w zależności od średnicy) lub całkowite pominięcie uszczelniania prowadzi do nieszczelności połączenia i wycieków czynnika grzewczego, gazu lub pary już w pierwszych dniach eksploatacji. Rozwiązanie: Przestrzegać zalecanej liczby zwojów taśmy PTFE (DN10–DN15 – 6–8 zwojów, DN20–DN25 – 8–10 zwojów, DN32–DN50 – 10–12 zwojów) oraz upewnić się, że taśma pokrywa gwint równomiernie bez luk. W instalacjach gazowych i parowych stosować konopie zaimpregnowane + pasta uszczelniająca do 150°C zamiast samej taśmy PTFE.
Błąd 2 – Zbyt mocne dokręcanie złączek żeliwnych czarnych: Dokręcanie złączek żeliwnych momentem przekraczającym zalecenia (>60 Nm dla DN50, >50 Nm dla DN32–DN40) prowadzi do pęknięcia gwintu żeliwnego (mikropęknięcia rozwijające się w trakcie eksploatacji), zniszczenia taśmy PTFE (nadmierne ściskanie powoduje wypłynięcie taśmy poza gwint) oraz uszkodzenia armatury (pęknięcie korpusu zaworu, kolana, trójnika). Rozwiązanie: Stosować klucz dynamometryczny z ustawionym momentem dokręcania lub kontrolować liczbę obrotów po pierwszym oporze (1,5–2 pełne obroty). Nie używać kluczy udarowych, elektrycznych ani przedłużek kluczy (dźwigni), które uniemożliwiają kontrolę siły dokręcania.
Błąd 3 – Brak testu szczelności po montażu instalacji: Uruchomienie instalacji CO, gazowej lub parowej bez przeprowadzenia próby szczelności ciśnieniem 1,5×PN (37,5 bar dla PN25) przez 30 minut prowadzi do niewykrytych nieszczelności, które objawiają się wyciekami po kilku dniach lub tygodniach eksploatacji (cykle cieplne, wibracje, osiadanie instalacji). Rozwiązanie: Zawsze przeprowadzać test szczelności zgodnie z normą PN-EN 10242:1999 oraz sprawdzać wizualnie wszystkie połączenia. W instalacjach gazowych stosować detektor gazu lub mydliny do wykrywania mikronieszczelności.
Błąd 4 – Stosowanie złączek żeliwnych czarnych w instalacjach wody pitnej: Montaż złączek żeliwnych czarnych (brak certyfikatu PZH) w instalacjach wodociągowych zimnej wody (CW) lub ciepłej wody użytkowej (CWU) jest niezgodny z przepisami prawa budowlanego i sanitarnego oraz może prowadzić do skażenia wody metalami ciężkimi (żelazo, mangan), zwiększenia mętności wody, metalicznego smaku oraz korozji instalacji. Rozwiązanie: W instalacjach wody pitnej i CWU stosować wyłącznie złączki ocynkowane z certyfikatem PZH lub złączki mosiężne z certyfikatem do wody pitnej. Złączki żeliwne czarne stosować wyłącznie w instalacjach CO, gazowych, parowych oraz przemysłowych.
Najczęściej zadawane pytania (FAQ)
Złączki żeliwne czarne to kształtki wykonane z żeliwa ciągliwego EN-GJMB-350-10 bez powłoki ochronnej, przeznaczone głównie do instalacji CO wysokotemperaturowych (>60°C), gazowych oraz parowych niskoprężnych. Główne różnice to: Gaz: TAK – złączki żeliwne czarne są dopuszczone do instalacji gazowych do przesyłu gazu ziemnego, propanu i butanu o ciśnieniu do 25 bar, zgodnie z normą PN-EN 10242:1999 dla kształtek żeliwnych gwintowanych. Stosowane są w instalacjach gazowych wewnętrznych (budynki mieszkalne, przyłącza kotłów gazowych, kuchenek) oraz zewnętrznych (przyłącza gazowe, stacje redukcyjne). Wymagana jest konsultacja z instalatorem gazowym posiadającym uprawnienia oraz operatorem sieci gazowej w zakresie szczegółowych wymagań lokalnych (certyfikaty, próby szczelności, dokumentacja techniczna). Dobór średnicy nominalnej złączek żeliwnych czarnych zależy od przepływu czynnika grzewczego, mocy cieplnej instalacji oraz długości rurociągów. Zalecane średnice dla typowych zastosowań CO to: Liczba zwojów taśmy PTFE (teflon) zależy od średnicy nominalnej złączek żeliwnych czarnych oraz typu gwintu (stożkowy ISO 7/1 Rp lub walcowy ISO 228 G). Zalecane liczby zwojów to: Malowanie złączek żeliwnych czarnych nie jest wymagane w instalacjach zamkniętych (CO, gaz, para), gdzie brak kontaktu z tlenem atmosferycznym eliminuje ryzyko korozji. Żeliwo ciągliwe czarne EN-GJMB-350-10 w środowisku bezwodnym (CO zamknięte, instalacje gazowe szczelne) zachowuje stabilność przez cały okres eksploatacji (15–25 lat) bez dodatkowej ochrony antykorozyjnej. Prawidłowe momenty dokręcania złączek żeliwnych czarnych są kluczowe dla zapewnienia szczelności połączeń i uniknięcia pęknięcia gwintów żeliwnych. Momenty dokręcania zależą od średnicy nominalnej oraz typu gwintu:Czym różnią się złączki żeliwne czarne od ocynkowanych i mosiężnych?
Złączki żeliwne czarne: Żeliwo EN-GJMB-350-10 bez cynku; brak certyfikatu PZH (nie do wody pitnej); wymagają malowania w instalacjach wilgotnych; CO do 120°C (ciągła), 150°C (krótkotrwale); gaz, para; wytrzymałość 350 MPa; cena: najniższa; trwałość: 15–25 lat w CO zamkniętym.
Złączki ocynkowane: Żeliwo + powłoka cynkowa ~70 µm; certyfikat PZH do wody pitnej; nie wymagają malowania; CWU do 55°C; CO do 60°C; wytrzymałość 350 MPa; cena: średnia (+20–40%); trwałość: 20–30 lat w wodzie i CO ≤60°C.
Złączki mosiężne: Mosiądz CW617N; certyfikat PZH do wody pitnej; naturalna odporność na korozję; estetyczny wygląd; CO do 100°C; wytrzymałość 290 MPa; cena: najwyższa (+100–150%); trwałość: 30–50 lat.
Wybór: Złączki czarne – CO >60°C, gaz, para (najniższy koszt, najwyższa odporność termiczna); ocynkowane – woda pitna, CWU, CO ≤60°C (certyfikat PZH); mosiężne – woda pitna, CWU, instalacje widoczne (estetyka, długa trwałość).Czy złączki żeliwne czarne można stosować w instalacjach gazu i wody pitnej?
Woda pitna: NIE – złączki żeliwne czarne nie posiadają certyfikatu PZH (Państwowy Zakład Higieny) do kontaktu z wodą pitną i nie mogą być stosowane w instalacjach wodociągowych zimnej wody (CW) ani ciepłej wody użytkowej (CWU). Żeliwo czarne bez powłoki cynkowej w kontakcie z wodą utlenioną powoduje korozję, zwiększenie zawartości żelaza w wodzie (powyżej norm sanitarnych 0,2 mg/l), pogorszenie jakości sensorycznej wody (metaliczny smak, brunatne zabarwienie, mętność) oraz osady rdzawe. W instalacjach wody pitnej i CWU należy stosować wyłącznie złączki ocynkowane z certyfikatem PZH lub złączki mosiężne z certyfikatem PZH.
Podsumowanie: Złączki żeliwne czarne – TAK dla gazu (norma PN-EN 10242:1999), NIE dla wody pitnej (brak PZH); złączki ocynkowane/mosiężne z PZH – TAK dla wody pitnej i CWU.Jakie średnice złączek żeliwnych czarnych wybrać do instalacji CO?
DN10 (3/8"): Grzejniki o mocy do 1 kW, domy jednorodzinne, przepływ do 0,2 m³/h, krótkie odejścia grzejnikowe (do 2 m).
DN15 (1/2"): Grzejniki o mocy do 1,5 kW, domy jednorodzinne i budynki wielorodzinne, przepływ do 0,3 m³/h, podłączenia standardowe zaworów termostatycznych, kurków kulowych, grzejników segmentowych.
DN20 (3/4"): Grzejniki o mocy 2–3 kW, budynki wielorodzinne, ogrzewanie podłogowe do 100 m², przepływ 0,5–0,8 m³/h, pionowe i poziome rurociągi dystrybucji ciepła, rozdzielacze, zawory mieszające.
DN25 (1"): Instalacje CO o mocy >50 kW, budynki wielorodzinne, obiekty przemysłowe, kotłownie, przepływ >1,2 m³/h, główne rurociągi zasilające i powrotne, systemy dystrybucji ciepła miejskiego.
DN32–DN50 (1¼"–2"): Instalacje CO o mocy >100 kW, duże obiekty przemysłowe, kotłownie centralne, przepływ >2 m³/h, główne rurociągi magistralne, instalacje parowe.
Zasada: Prędkość przepływu wody w instalacji CO powinna wynosić 0,3–1,0 m/s (optymalne 0,5–0,8 m/s). Zbyt mała średnica (prędkość >1,0 m/s) prowadzi do zwiększonych strat ciśnienia, hałasu, erozji; zbyt duża średnica (prędkość <0,3 m/s) do osadów, korozji, wyższych kosztów inwestycji.Ile zwojów taśmy PTFE nakładać na gwinty złączek żeliwnych czarnych?
DN10 (3/8"): 6–8 zwojów taśmy PTFE na gwint zewnętrzny (GZ).
DN15 (1/2"): 6–8 zwojów taśmy PTFE na gwint zewnętrzny (GZ).
DN20 (3/4"): 8–10 zwojów taśmy PTFE na gwint zewnętrzny (GZ).
DN25 (1"): 8–10 zwojów taśmy PTFE na gwint zewnętrzny (GZ).
DN32 (1¼"): 10–12 zwojów taśmy PTFE na gwint zewnętrzny (GZ).
DN40–DN50 (1½"–2"): 10–12 zwojów taśmy PTFE na gwint zewnętrzny (GZ).
Zasady nakładania taśmy PTFE: Taśmę PTFE nakładać zgodnie z kierunkiem wkręcania (w prawo, zgodnie z ruchem wskazówek zegara) z lekkim naciągiem (~20%), aby taśma przylegała równomiernie do gwintu bez luk i nakładek. Taśma powinna zaczynać się od drugiego zwoju gwintu (pierwszy zwój wolny dla łatwiejszego rozpoczęcia wkręcania) i kończyć ~2 mm przed końcem gwintu. Zbyt mała liczba zwojów (2–4) prowadzi do nieszczelności, zbyt duża (>15) może spowodować pęknięcie gwintu przy dokręcaniu.
Alternatywa – konopie + pasta: W instalacjach gazowych i parowych zaleca się stosowanie konopi zaimpregnowanych olejem lnianym (6–10 zwojów w zależności od średnicy) wraz z pastą uszczelniającą do 150°C, co zapewnia wyższą szczelność, trwałość połączenia i odporność na wibracje niż sama taśma PTFE.Czy złączki żeliwne czarne wymagają malowania po montażu?
Kiedy malować złączki żeliwne czarne?
- Instalacje otwarte/wilgotne: Pomieszczenia techniczne, kotłownie, piwnice z wysoką wilgotnością (>70%), instalacje w łazien kach – zalecane 2–3 warstwy farby antykorozyjnej (chlorokauczukowa, epoksydowa, alkidowa) odpornej na temperatury do 120°C.
- Instalacje zewnętrzne: Instalacje na elewacjach budynków, instalacje przemysłowe na zewnątrz, przyłącza gazowe nadziemne – wymagane malowanie farbą antykorozyjną (2–3 warstwy) w celu ochrony przed wilgocią, opadami atmosferycznymi, zmianami temperatury i UV.
- Instalacje widoczne: Instalacje w pomieszczeniach mieszkalnych, biurowych, handlowych – zalecane malowanie ze względów estetycznych (kolor dopasowany do wnętrza, ukrycie surowej powierzchni żeliwnej).
Proces malowania: Oczyszczenie szczotką drucianą z rdzy, kurzu i zanieczyszczeń → odmłuszczenie rozpuszczalnikiem → aplikacja gruntu antykorozyjnego (1 warstwa) → aplikacja 2–3 warstw farby antykorozyjnej odpornej na 120°C (odstęp między warstwami 12–24h) → utwardzanie 48h przed uruchomieniem instalacji. Malowanie przeprowadzać po montażu i teście szczelności, aby uniknąć uszkodzenia powłoki podczas dokręcania kluczem.
Podsumowanie: Instalacje zamknięte CO/gaz/para – malowanie opcjonalne; instalacje wilgotne/zewnętrzne/widoczne – malowanie zalecane lub wymagane (przepisy BHP, normy budowlane, względy estetyczne).Jakie są momenty dokręcania złączek żeliwnych czarnych DN10–DN50?
DN10 (3/8"): Moment dokręcania 15–25 Nm – wkręcanie ręczne do pierwszego oporu, następnie dokręcenie kluczem o 1,5–2 pełne obroty; unikać momentów >30 Nm (ryzyko pęknięcia gwintu żeliwnego).
DN15 (1/2"): Moment dokręcania 20–30 Nm – wkręcanie ręczne do pierwszego oporu, następnie dokręcenie kluczem o 1,5–2 pełne obroty; unikać momentów >35 Nm.
DN20 (3/4"): Moment dokręcania 30–40 Nm – wkręcanie ręczne do pierwszego oporu, następnie dokręcenie kluczem o 1,5–2 pełne obroty; unikać momentów >45 Nm.
DN25 (1"): Moment dokręcania 40–50 Nm – wkręcanie ręczne do pierwszego oporu, następnie dokręcenie kluczem o 1,5–2 pełne obroty; unikać momentów >55 Nm.
DN32 (1¼"): Moment dokręcania 40–50 Nm – unikać momentów >55 Nm.
DN40–DN50 (1½"–2"): Moment dokręcania 50–60 Nm – unikać momentów >65 Nm.
Narzędzia: Do kontrolowanego dokręcania zaleca się stosowanie klucza dynamometrycznego z możliwością ustawienia momentu dokręcania. Alternatywnie można stosować klucz płaski, nastawny lub klucz do rur, kontrolując liczbę obrotów po pierwszym oporze (1,5–2 pełne obroty). Unikać stosowania kluczy udarowych, elektrycznych lub przedłużek (dźwigni), które uniemożliwiają kontrolę siły dokręcania.
Ostrzeżenie: Zbyt mocne dokręcanie prowadzi do pęknięcia gwintu żeliwnego (mikropęknięcia rozwijające się w trakcie eksploatacji), zniszczenia taśmy PTFE oraz uszkodzenia armatury. Zbyt słabe dokręcanie prowadzi do nieszczelności połączenia i wycieków. Po montażu zawsze przeprowadzać test szczelności ciśnieniem 1,5×PN (37,5 bar dla PN25) przez 30 minut.
