IDMAR Trójnik PP‑R DN32 (32 mm) – Rozgałęzienie Instalacji Hydraulicznych i Grzewczych

Profesjonalna kształtka PP‑R do tworzenia rozgałęzień w instalacjach wodociągowych, grzewczych i przemysłowych dużego przekroju | Rozmiar DN32 (32 mm) | Kąt odgałęzienia 90° | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest trójnik PP‑R DN32 (32 mm)?

Trójnik PP‑R DN32 (kod PPRZT032.1013) to profesjonalna kształtka instalacyjna umożliwiająca rozgałęzienie rurociągu pod kątem 90° w instalacjach wykonanych z polipropylenu PP‑R. Trójnik posiada trzy kielichy zgrzewcze – dwa wyjścia główne (przepływ główny, oś prosta) oraz jedno odgałęzienie boczne (kąt 90° względem osi głównej). Rozmiar DN32 (średnica nominalna 32 mm, światło wewnętrzne 21,2 mm) jest największym przekrojem w naszej ofercie, stosowanym w instalacjach wodociągowych dużego przekroju (główne magistrale zasilające budynki wielorodzinne, rozgałęzienia pionów, podejścia główne do stacji uzdatniania wody), grzewczych (rozdzielacze główne ogrzewania podłogowego z 8‑16 pętlami, podłączenia pomp obiegowych dużej wydajności 4‑8 m³/h, kotły grzewcze 15‑30 kW), przemysłowych oraz systemach o bardzo wysokim natężeniu przepływu (Q = 50‑65 l/min w osi głównej, 30‑50 l/min w odgałęzieniu).

Trójnik PP‑R DN32 jest podstawowym elementem tworzenia rozgałęzień instalacji dużego przekroju – wszędzie tam, gdzie z magistrali głównej (pion główny, rozdzielacz główny, kolektor) należy wyprowadzić odgałęzienie do punktu o bardzo wysokim zapotrzebowaniu na wodę lub ciepło (rozdzielacz ogrzewania podłogowego z 10‑16 pętlami, pompa obiegowa 4‑8 m³/h, instalacja trójbateriowa z deszczownicą 40‑60 l/min, kotły gazowe kondensacyjne 15‑30 kW). Z wszystkich trzech stron kształtka posiada kielichy do zgrzewania polifuzyjnego – metody trwałej i szczelnej, polegającej na stopieniu materiału rury i kształtki w temperaturze 270 °C, co tworzy monolit molekularny o żywotności przekraczającej 50 lat. Kąt 90° odgałęzienia jest standardem w instalacjach sanitarnych i grzewczych – stosowany w miejscach wyprowadzenia podejść głównych do rozdzielaczy piętrowych, zaworów mieszających trójdrogowych DN25/DN32, pomp obiegowych dużej wydajności, kotłów grzewczych.

Średnica DN32 zapewnia przepustowość 50‑65 l/min w osi głównej (3,0‑3,9 m³/h przy prędkości v ≈ 1,5 m/s) oraz 30‑50 l/min w odgałęzieniu (1,8‑3,0 m³/h), co odpowiada zapotrzebowaniu baterii wannowej z termostatem, deszczownicą i bocznym natryskiem (30‑40 l/min), trzech baterii natryskowych jednocześnie (3 × 15 l/min = 45 l/min), rozdzielacza ogrzewania podłogowego z 10‑16 pętlami (całkowity przepływ 30‑50 l/min przy ΔT = 5 K), kotła gazowego kondensacyjnego 20‑30 kW (przepływ 25‑40 l/min przy ΔT = 20 K). Gładka powierzchnia wewnętrzna (chropowatość < 0,007 mm) zapewnia minimalną oporność hydrauliczną – współczynnik szorstkości εabs = 0,007 mm (dla porównania: stal εabs = 0,05 mm, miedź εabs = 0,0015 mm) – co przekłada się na niższe straty ciśnienia o 30‑40 % w porównaniu z trójnikami metalowymi i mniejszy pobór mocy pomp obiegowych o 25‑35 %.

Materiał PP‑R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20 °C, 10 bar) po ciepłą wodę użytkową (+80 °C, 6 bar) oraz instalacje ogrzewania centralnego (+70 °C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź (λ = 380 W/(m·K)), co oznacza doskonałe właściwości termoizolacyjne – instalacje DN32 tracą tylko 3‑5 % energii cieplnej w porównaniu z rurami metalowymi. Odporność chemiczna obejmuje pH 2‑12, wodę chlorowaną (≤ 0,5 mg/l Cl₂), kwasy organiczne i nieorganiczne, zasady, sole, alkohol oraz większość rozpuszczalników domowych. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.

Parametry techniczne i wymiary

Kod produktu:	PPRZT032.1013
Marka:	IDMAR
Typ:	Trójnik równoprzelotowy (T‑piece)
Rozmiar nominalny:	DN32 (32 mm)
Średnica zewnętrzna d:	32 mm (wszystkie trzy wyjścia)
Średnica wewnętrzna (światło):	21,2 mm
Wymiar Z (głębokość kielicha):	20 mm (każde wyjście)
Kąt odgałęzienia:	90° ± 2°
Masa:	≈ 85 g
Materiał:	PP‑R typ 3 (random copolymer PN20)
Rodzaj połączenia:	Zgrzewane polifuzyjne (socket fusion)
Temperatura zgrzewania:	270 °C ± 5 °C
Czas nagrzewania (DN32):	8 sekund (wszystkie wyjścia)
Wymiar d:	30,8 mm
Wymiar e:	30,8 mm
Wymiar Z:	20,0 mm
Wymiar l:	36,3 mm
Wymiar L:	71,6 mm
Ciśnienie robocze PN @ +20 °C:	10 bar (1 MPa)
Ciśnienie robocze @ +60 °C:	10 bar (1 MPa)
Ciśnienie robocze @ +80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1 °C – +80 °C
Temperatura szczytowa:	+95 °C (≤ 100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej α:	≈ 0,15 mm/(m·K)
Pozycja montażowa:	Dowolna
Norma:	PN‑EN ISO 15874‑3:2013
Certyfikat:	PZH
Kolor:	Szary (RAL 7032)
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60 °C/10 bar)

Rysunek techniczny trójnika PP‑R DN32

Zastosowania trójnika PP‑R DN32

• Instalacje zimnej i ciepłej wody pitnej oraz wody użytkowej: Główne rozgałęzienia magistrali zasilających budynki wielorodzinne (pionów wodociągowych), wyprowadzenia podejść głównych do mieszkań/lokali użytkowych, rozgałęzienia do stacji uzdatniania wody (filtry, zmiękczacze, systemy odżelaziania o przepustowości 3‑6 m³/h), podejścia do baterii trójbateriowych z deszczownicą i bocznym natryskiem (40‑60 l/min), instalacje spa i wellness (natryski wielopunktowe)
• Instalacje centralnego ogrzewania: Rozdzielacze główne ogrzewania podłogowego z 10‑16 pętlami (całkowity przepływ 30‑50 l/min przy ΔT = 5 K, moc grzewcza 10‑18 kW), podłączenia pomp obiegowych dużej wydajności (4‑8 m³/h, Grundfos Magna3, Wilo Stratos MAXO), kotły gazowe kondensacyjne 20‑30 kW (przepływ 25‑40 l/min przy ΔT = 20 K), instalacje buforów ciepła (zbiorniki 300‑1000 l), rozdzielacze piętrowe (zasilanie piętra/strefy grzewczej)
• Instalacje chłodnicze (woda lodowa): Systemy free‑cooling dużej mocy (+5 °C ÷ +15 °C, przepływ 3‑6 m³/h), rozgałęzienia linii zasilających chłodnice powietrza przemysłowe (30‑60 kW), wymienniki ciepła płytowe duże (powierzchnia wymiany 5‑15 m²), instalacje klimatyzacji przemysłowej i centrów danych
• Instalacje sprężonego powietrza: Główne rozgałęzienia linii zasilających (ciśnienie do 10 bar, przepływ 50‑80 l/min @ 6 bar), podłączenia zbiorników buforowych dużych (500‑2000 l), separatorów wilgoci i oleju przemysłowych, regulatorów ciśnienia głównych, rozdzielaczy do linii produkcyjnych
• Instalacje technologiczne (nawadnianie upraw roślin): Główne rozdzielacze wody w systemach nawadniania przemysłowych szklarni (powierzchnia > 1 ha), rozgałęzienia linii zasilających stacje fertygacji dużej mocy (nawozy + pestycydy, przepływ 3‑6 m³/h), zawory elektromagnetyczne DN32, czujniki wilgotności i ciśnienia
• Instalacje przemysłowe: Linie technologiczne w przemyśle spożywczym (napoje gazowane – linie rozlewnicze 5000‑10000 butelek/h, mleczarstwo – pasteryzacja +75 °C, piwowarstwo – chłodzenie brzeczki +5 °C ÷ +15 °C), farmaceutycznym (woda do iniekcji WFI +80 °C, przepływ 3‑6 m³/h), chemicznym (roztwory buforowe pH 5‑9, kwasy rozcieńczone pH 2‑5, zasady pH 9‑12), celulozowo‑papierniczym (woda technologiczna +60 °C ÷ +80 °C, przepływ 5‑10 m³/h)
• Modernizacja instalacji: Wymiana trójników stalowych/miedzianych DN32 w starszych budynkach (eliminacja korozji całkowitej, kamienia kotłowego grubości 3‑8 mm, hałasu hydraulicznego 20‑30 dB, zwiększenie przepustowości o 30‑45 % dzięki gładkim powierzchniom wewnętrznym, redukcja masy rurociągu o 75‑85 %, oszczędność energii elektrycznej 25‑35 % dzięki niższym stratom ciśnienia), rozbudowa instalacji bez konieczności spawania/lutowania (redukcja czasu montażu o 50‑60 %)

Instrukcja montażu – zgrzewanie trójnika PP‑R DN32

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 32 mm (dorn + die), nożyce do rur PP‑R lub piła tarczowa z drobnym zębem, marker wodoodporny, alkohol izopropylowy (99%), kątownica (sprawdzenie kąta 90°), rękawice robocze, poziomnica, klucz dynamometryczny (opcjonalnie, do kontroli nacisku podczas zgrzewania).
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270 °C ± 5 °C. Czas nagrzewania zgrzewarki: ok. 12‑18 minut (zależnie od mocy urządzenia 1600‑2000 W). Sprawdź gotowość wskaźnikiem LED (zielone światło = gotowa do pracy). Dla DN32 zaleca się zgrzewarkę o mocy ≥ 1600 W (ze względu na dużą masę termiczną tulei Ø 32 mm).
3. Przycięcie rur PP‑R Ø 32 mm: Tnij prostopadle do osi – skos > 2° powoduje nieszczelność i nierównomierne wsunięcie w kielich. Usuń zadziory z krawędzi rur (gratownik, fazownik, drobny papier ścierny P100‑P120). Dla rur DN32 zaleca się użycie profesjonalnych nożyc do rur PP‑R (ostrze hartowane, maksymalna średnica cięcia ≥ 40 mm) lub piły tarczowej z prowadnicą (zapewnia cięcie prostopadłe ± 1°).
4. Oznaczenie głębokości wsunięcia: Dla DN32 (32 mm) głębokość zgrzewu (wstawienia rury w kielich trójnika) wynosi 20 mm. Zaznacz linię markerem wodoodpornym na wszystkich trzech rurach – punkty kontrolne. Zaleca się użycie szablonu (metalowa płytka z wyznaczonymi głębokościami 16‑20‑25‑32 mm) dla zwiększenia precyzji.
5. Czyszczenie i odtłuszczanie: Przetrzyj końce rur i wewnętrzne powierzchnie kielichów trójnika alkoholem izopropylowym (99%). Usuń wszelkie zanieczyszczenia, kurz, tłuszcz, wilgoć, osuszenie ściereczką bezpyłową. Zanieczyszczenia osłabiają fuzję molekularną o 30‑50% – główna przyczyna przecieków po 2‑5 latach pracy. Dla DN32 szczególnie ważne jest dokładne odtłuszczenie (duża powierzchnia kontaktu rura‑kielich ≈ 20 cm²).
6. Próba na sucho (dry fit): Wsuń rury do kielichów bez zgrzewania, sprawdź głębokość 20 mm i orientację kąta 90° (kątownica, tolerancja ± 2°). Zaznacz kierunek montażu markerem (linie kontrolne wzdłuż rur i kielichów). Sprawdź luz/docisk w kielichu – prawidłowy luz 0,2‑0,5 mm (rura wchodzi płynnie, ale bez nadmiernego luzu).
7. Kolejność zgrzewania: WAŻNE – trójnik DN32 należy zgrzewać sekwencyjnie (nie wszystkie trzy wyjścia jednocześnie). Zalecana kolejność: 1) zgrzej pierwsze wyjście główne (oś prosta), 2) po schłodzeniu (≥ 5 min) zgrzej drugie wyjście główne, 3) po schłodzeniu (≥ 5 min) zgrzej odgałęzienie boczne (90°). Próba zgrzania wszystkich trzech wyjść jednocześnie prowadzi do nierównomiernego nagrzania (duża masa trójnika DN32 ≈ 85 g) i osłabienia złączy o 35‑45%.
8. Nagrzewanie elementów (pierwsze wyjście główne): Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 20 mm, jednocześnie nasuń kielich trójnika na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla DN32: 8 sekund (norma PN‑EN ISO 15874‑5:2013). Nie przekraczaj czasu – przegrzanie (> 10 s) zawęża światło wewnętrzne o 15‑25% (d = 21,2 mm → 16‑18 mm), co redukuje przepływ o 45‑55% (z 60 l/min do 30‑35 l/min).
9. Montaż (złączenie pierwszego wyjścia): Po upływie 8 s zdejmij oba elementy jednocześnie z tulei zgrzewarki (ruch płynny, szybki, bez wykręcania). Natychmiast (≤ 6 s) wsuń rurę w kielich trójnika do głębokości 20 mm – ruch prosty, osiowy, bez obrotu (obrót > 5° niszczy warstwę fuzji molekularnej). Przytrzymaj oba elementy w bezruchu przez 20‑25 sekund, utrzymując osiowość (odchylenie ≤ 2°). Wokół złącza pojawi się równomierny kołnierz z nadlanego tworzywa (szerokość 1,5‑2,5 mm) – dowód prawidłowej fuzji. Dla DN32 kołnierz jest wyraźnie większy niż dla DN20/DN25 ze względu na większą ilość stopionego materiału.
10. Chłodzenie przed kolejnym zgrzewem: Pozostaw trójnik z pierwszą zgrzewaną rurą w bezruchu przez minimum 5 minut (temperatura otoczenia +20 °C), 7‑8 minut (temperatura < +10 °C). Nie obciążaj, nie montuj kolejnych elementów – PP‑R musi ustabilizować się wymiarowo. Dla trójnika DN32 (duża masa ≈ 85 g + rura Ø 32 mm) wymagany czas chłodzenia jest dłuższy niż dla mniejszych średnic (DN20: 4 min, DN25: 4‑5 min, DN32: 5‑7 min).
11. Zgrzewanie drugiego wyjścia głównego i odgałęzienia bocznego: Powtórz kroki 8‑10 dla drugiego wyjścia głównego (8 s nagrzewania), następnie dla odgałęzienia bocznego (8 s nagrzewania). Zachowaj odstępy czasowe ≥ 5 min między kolejnymi zgrzewami. Całkowity czas montażu trójnika DN32 z trzema rurami: około 20‑25 minut (w tym zgrzewanie + chłodzenie).
12. Kontrola jakości: Sprawdź równomierność kołnierzy (360° wokół każdego złącza, szerokość 1,5‑2,5 mm), osiowość rur względem trójnika (odchylenie ≤ 2°), kąt 90° odgałęzienia (kątownica ± 2°). Kołnierz ciemnobrązowy lub czarny = przegrzanie (> 10 s), ryzyko obniżenia wytrzymałości o 25‑35%. Brak kołnierza lub nierównomierny = niedogrzanie (< 7 s), wytrzymałość tylko 4‑6 bar zamiast 10 bar. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h (zimna woda) lub 6 bar × 1 h (ciepła woda +80 °C).
13. Czas przed pełnym uruchomieniem: Napełnienie zimną wodą (≤ +20 °C): ≥ 1 godzina po ostatnim zgrzewie. Napełnienie ciepłą wodą (+40‑60 °C): ≥ 24 godziny. Napełnienie gorącą wodą (+80 °C) lub ogrzewanie centralne (+70 °C): ≥ 48 godzin. Pełna rekrystalizacja polimeru PP‑R i stabilizacja wymiarowa wymaga minimum 48 h – wczesne uruchomienie instalacji (< 1 h) może spowodować rozwarstwie niekompletnie zestalonego połączenia ciśnieniem wodnym, co redukuje wytrzymałość o 20‑30% i prowadzi do przecieku po 6‑18 miesiącach pracy. Dla instalacji DN32 o dużym przepływie (50‑65 l/min) i wysokim ciśnieniu (8‑10 bar) zaleca się wydłużenie czasu oczekiwania do 72 h (szczególnie w instalacjach grzewczych z pompami dużej wydajności 6‑8 m³/h, gdzie mogą występować uderzenia hydrauliczne).
14. Test szczelności końcowy: Po upływie 48‑72 h przeprowadź próbę ciśnieniową końcową: 12 bar × 2 h (zimna woda +20 °C) lub 8 bar × 2 h (ciepła woda +60 °C). Sprawdź wszystkie trzy złącza trójnika (brak kapania, zwilgocenia, odkształceń). W przypadku nieszczelności – demontaż całego trójnika, wymiana na nowy (nie wolno naprawiać uszkodzonych złączy PP‑R poprzez ponowne zgrzewanie – to prowadzi do osłabienia o 40‑60%).

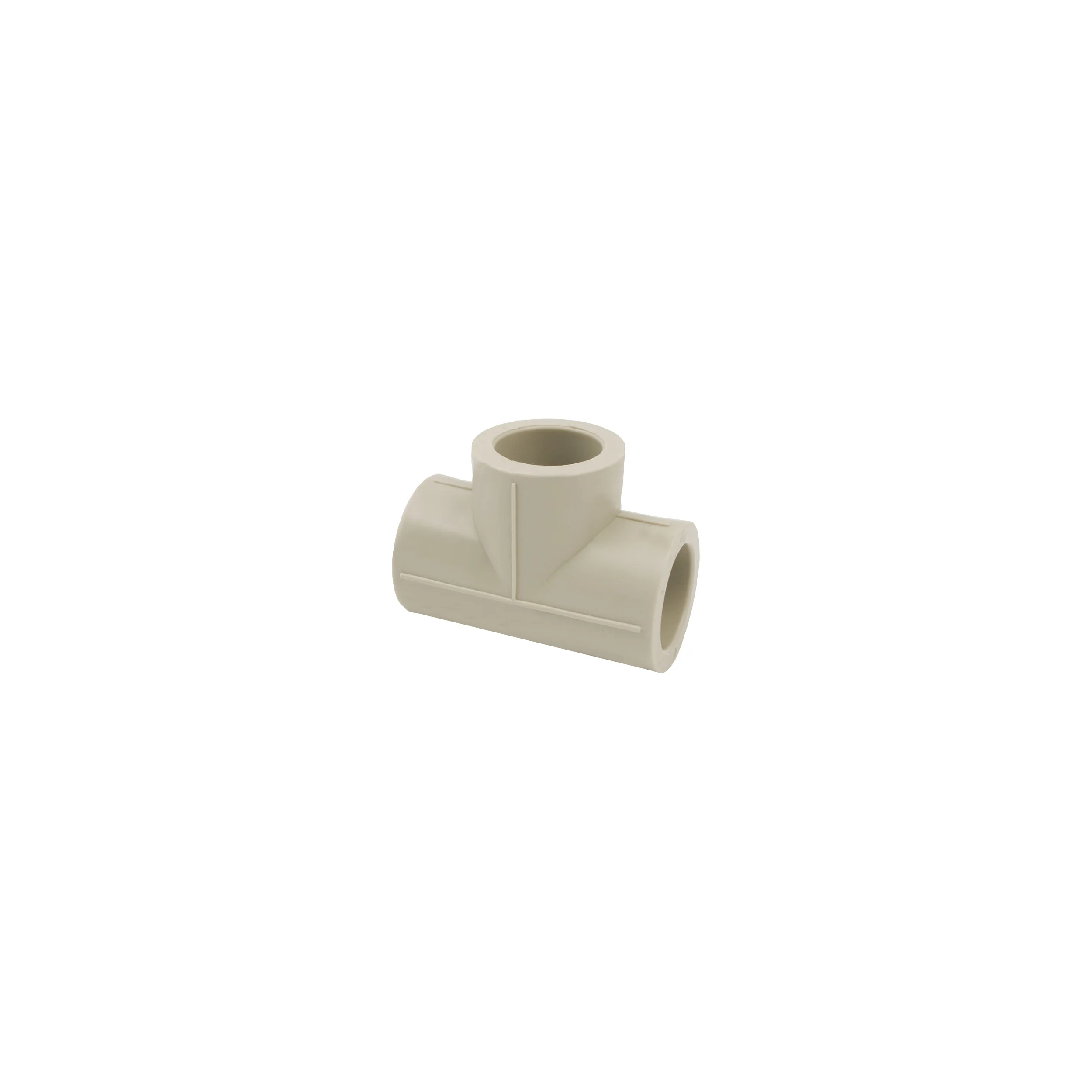

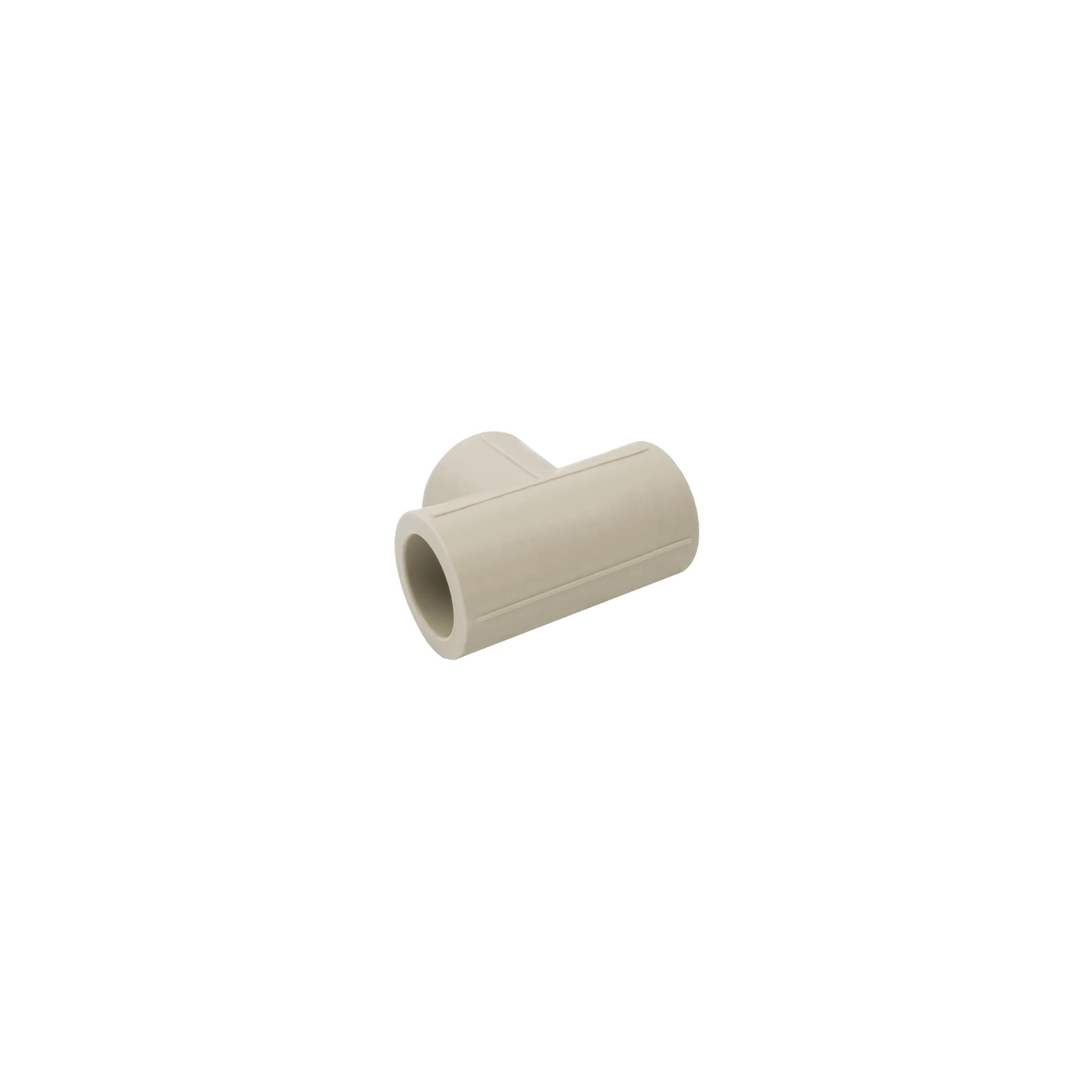

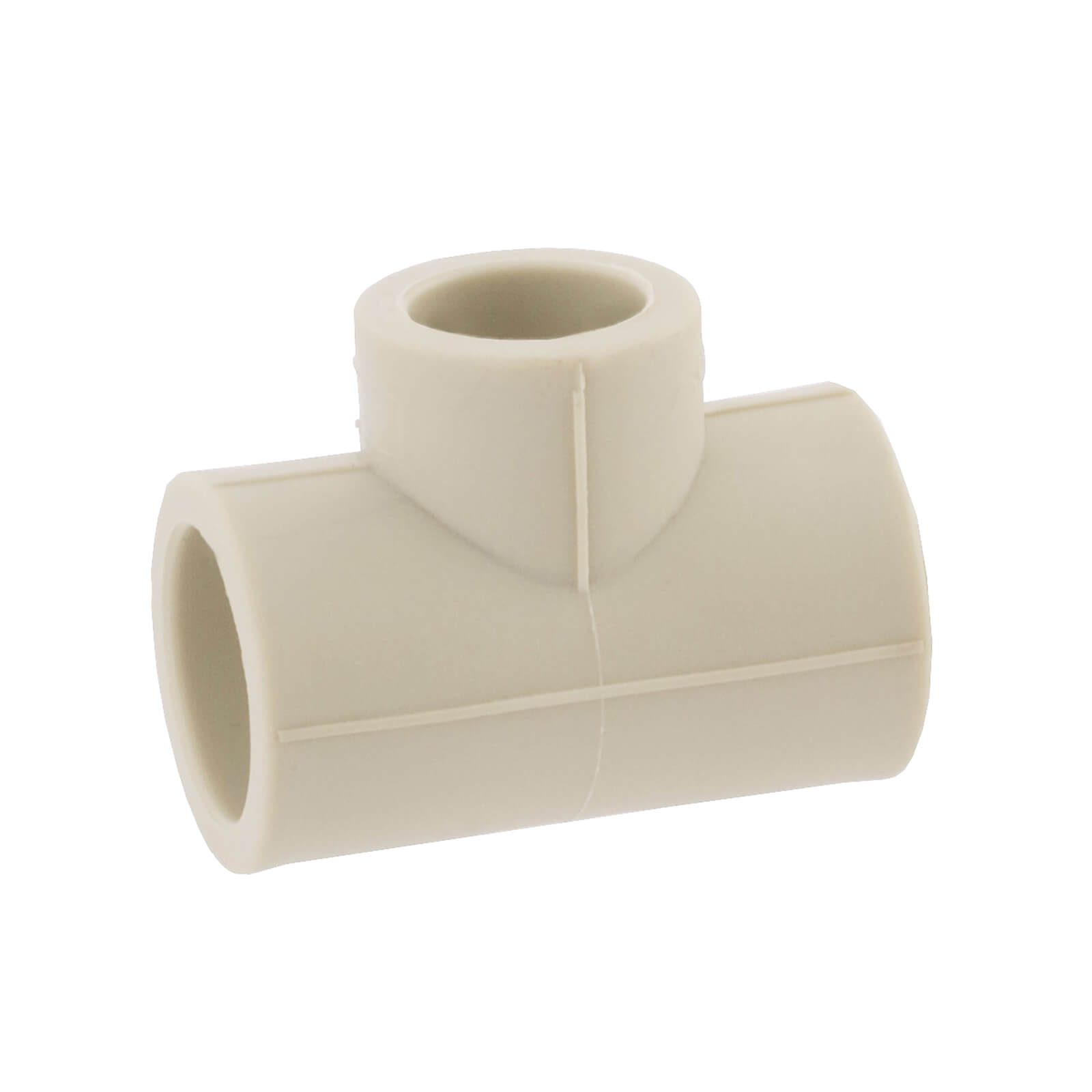

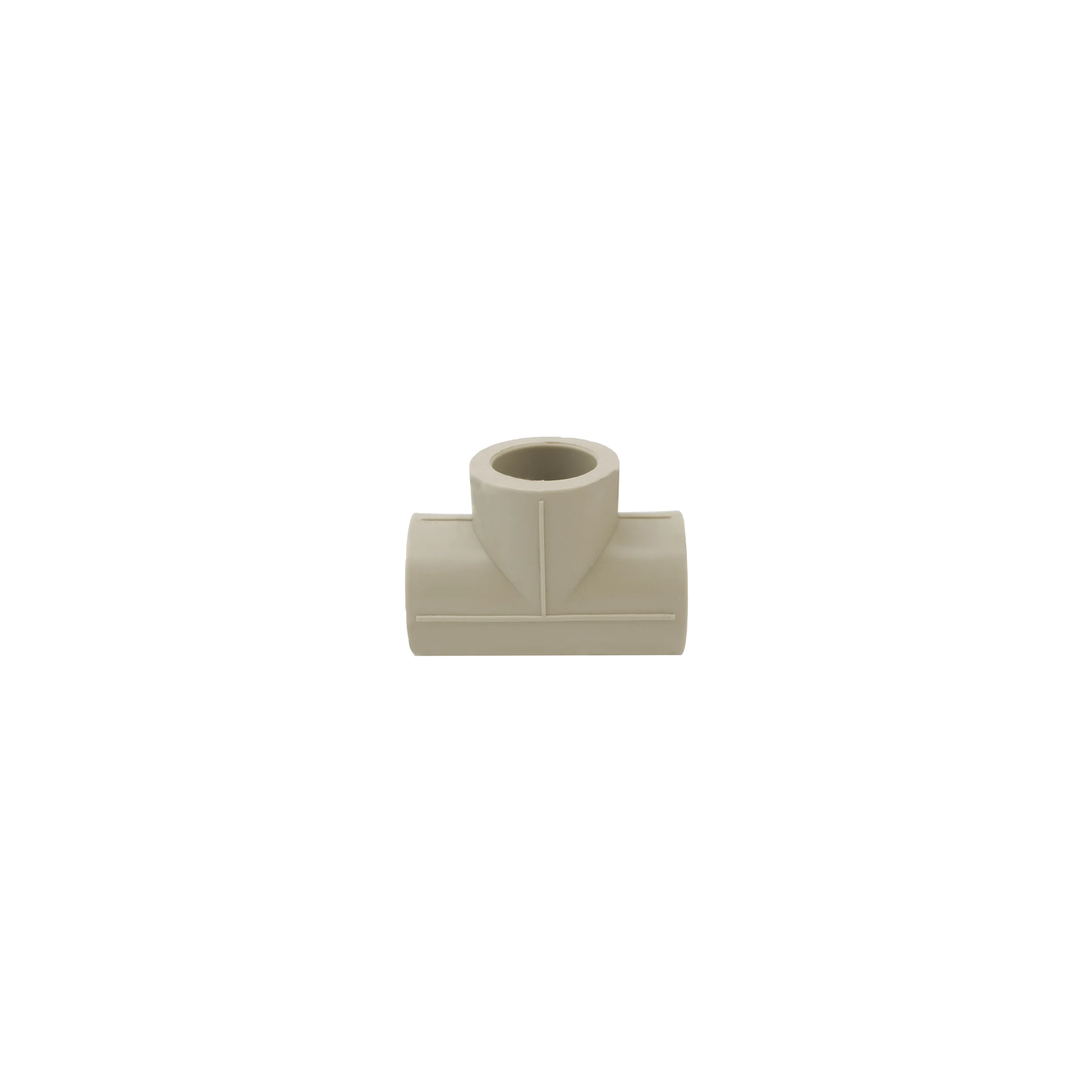

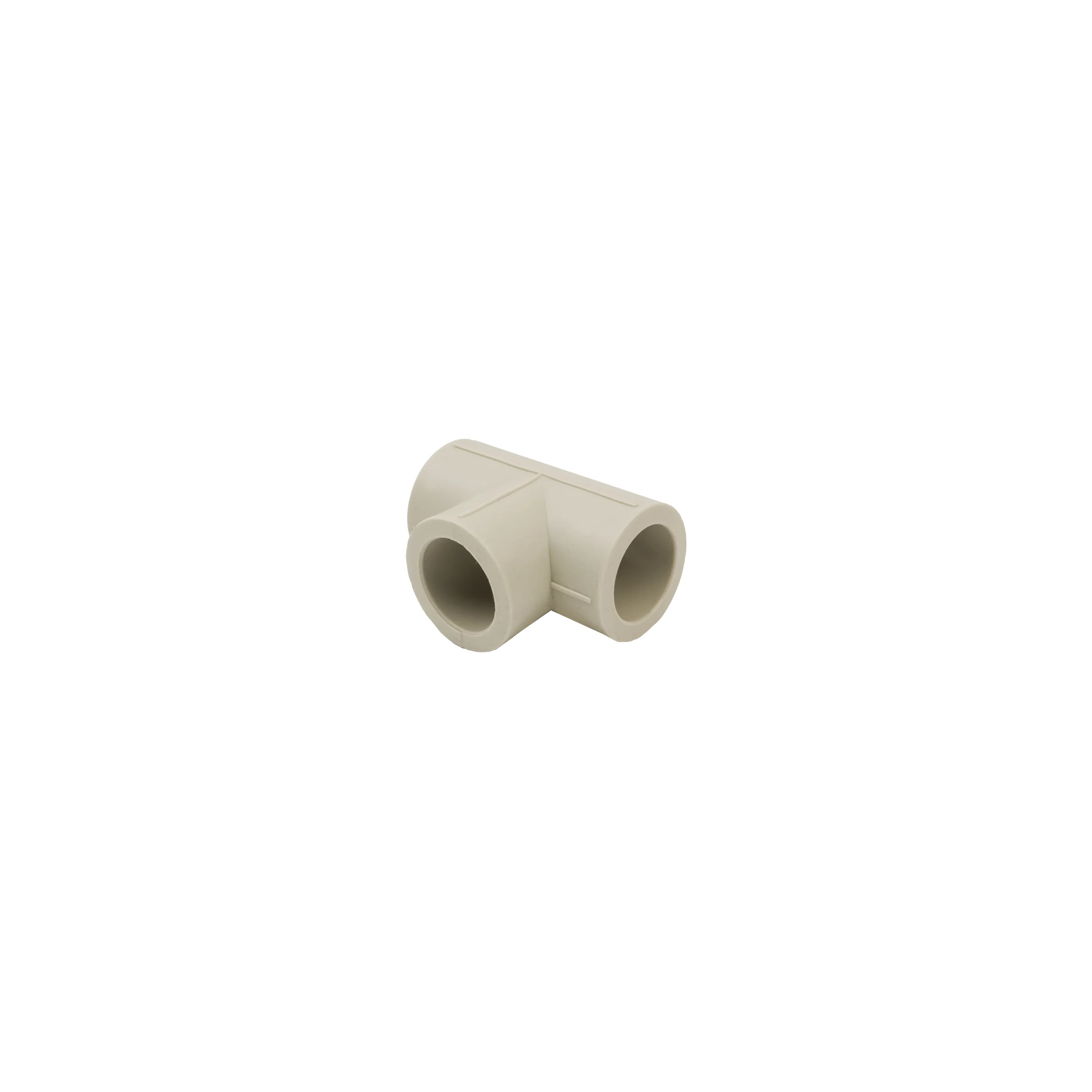

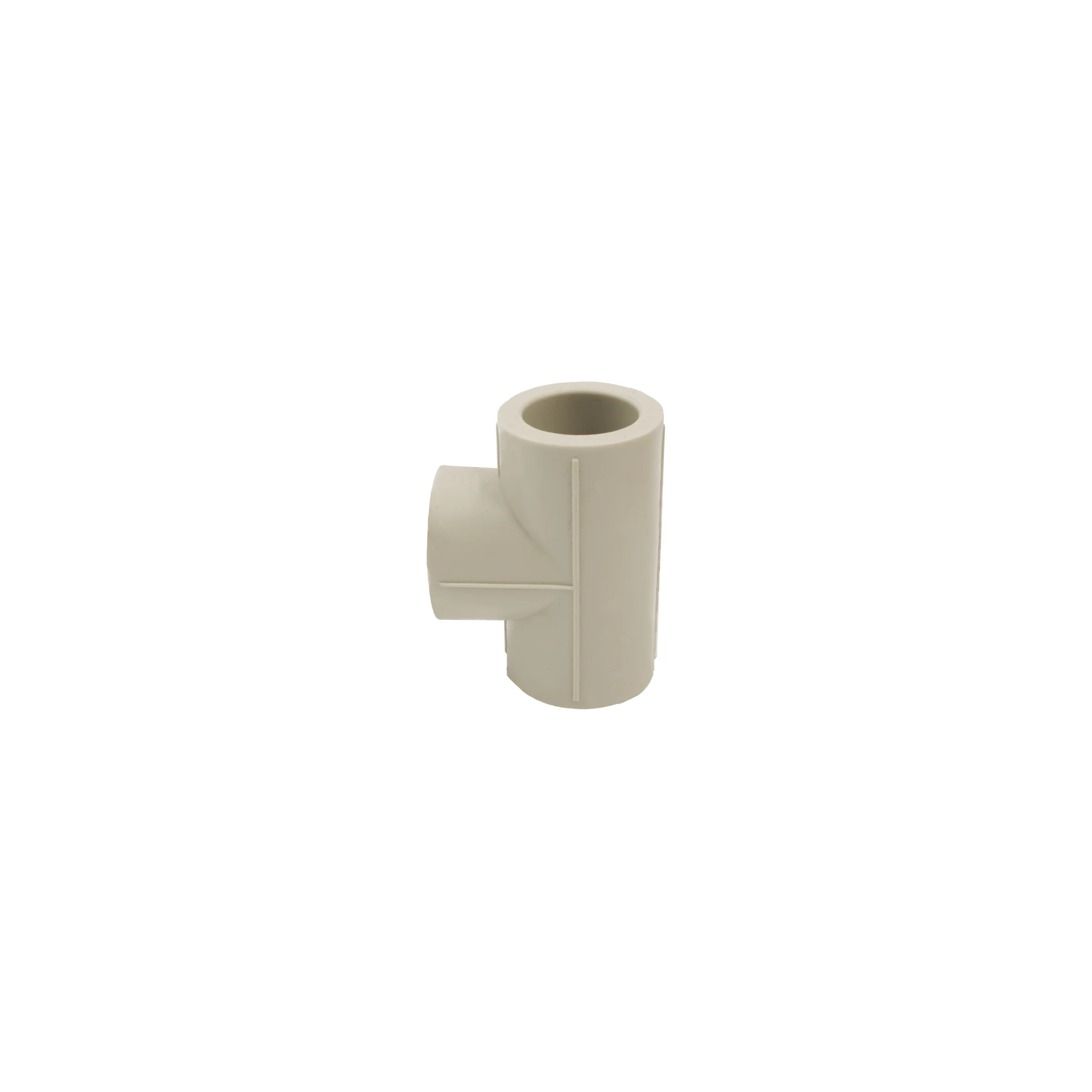

*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
