IDMAR Zawór kulowy DN25 WKP2a 4.0MPa kołnierzowy pełnoprzelotowy do gazu

Zawór kulowy kołnierzowy pełnoprzelotowy do gazu DN25 WKP2a 4.0MPa

Kod produktu: APA02500040160

Zastosowanie:

Zawór kulowy kołnierzowy pełnoprzelotowy do gazu DN25 WKP2a 4.0MPa przeznaczony jest do sieci gazowych, petrochemicznych, substancji ropopochodnych oraz instalacji przemysłowych.

Na życzenie klienta istnieje możliwość wykonania zaworu z przekładnią ślimakową lub pod przekładnię.

Specyfikacja:

• Przeznaczenie: płyny grupy 1
• DN 25 mm
• Waga: 3,3 kg
• Max. ciśnienie: PS 40 bar
• Temperatura pracy: -30°C ÷ +60°C

 Podział płynów na grupy wg Dyrektywy Ciśnieniowej 2014/68/EU (PED):
• płyny grupy 1 - wybuchowe, łatwopalne, toksyczne, utleniające np.: propan-butan, ropa naftowa, gaz wielkopiecowy, gaz kopalniany.
• płyny grupy 2 - pozostałe płyny np.: woda (zimna i gorąca), para wodna, glikol, oleje, azot, dwutlenek węgla, sprężone powietrze.

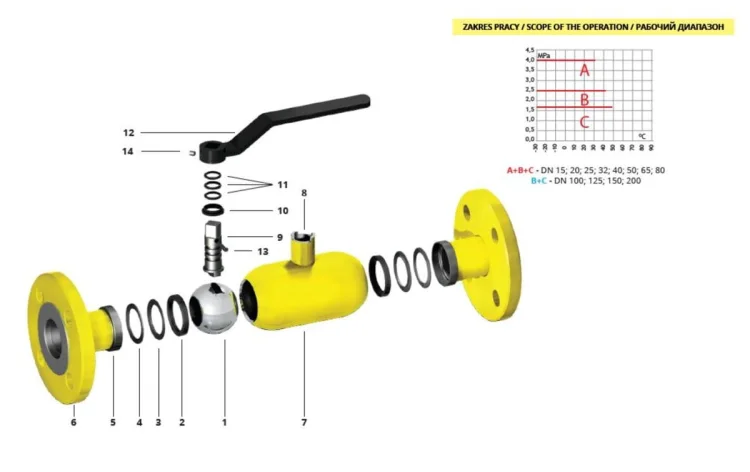

Budowa zaworu: Kula  Uszczelka Gniazdo uszczelki Sprężyna Króciec Kołnierz Korpus Komin Trzpień Pierścień dolny O-ring Uchwyt Kołek walcowy Wkręt dociskowy

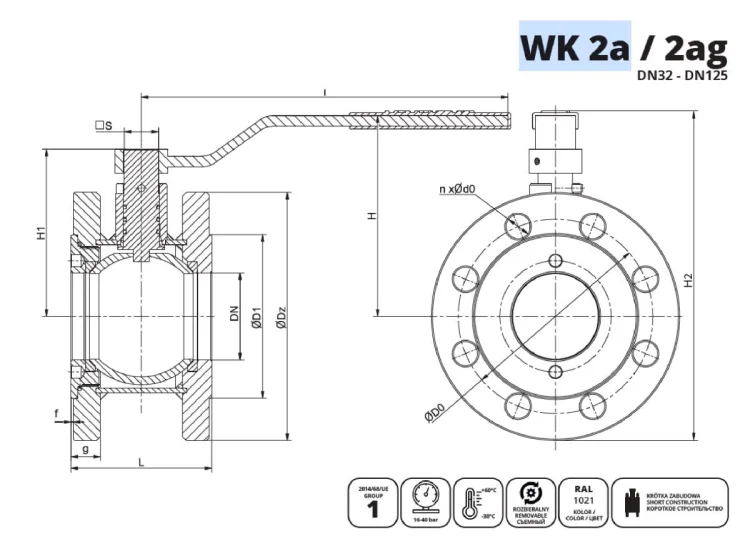

Parametry techniczne: Średnica DN:    25 mm Ciśnienie PS:    40 bar Waga:       6 kg Typ przyłącza:      F05 Kwadrat      14 Wymiary:   ØDz   115 mm ØD1     68 mm ØD0     85 mm Ød0     14 mm n ilość      4 g      16 mm f        2 mm L    160 mm L=ac    195 mm L=agw    125 mm I    180 mm H    101 mm H1      81 mm H2 158,5 mm □ s 14 mm

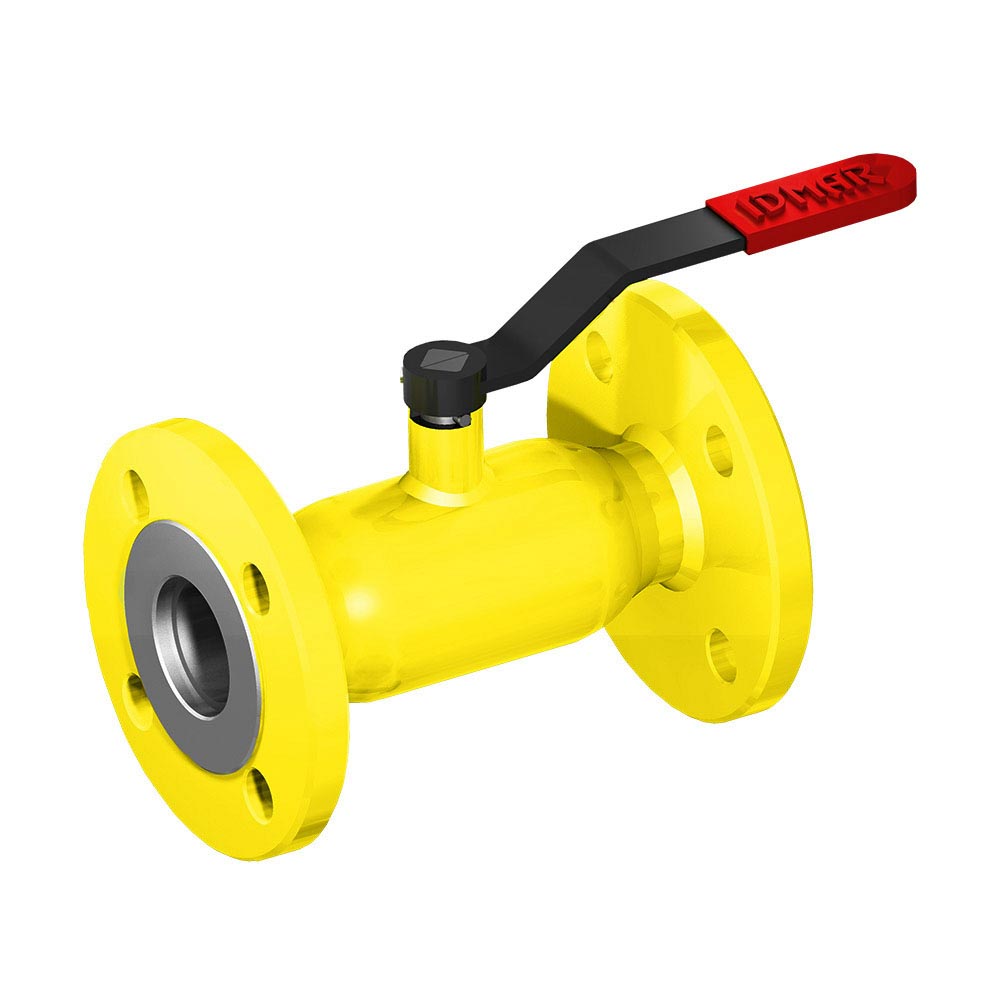

*Zdjęcie poglądowe
