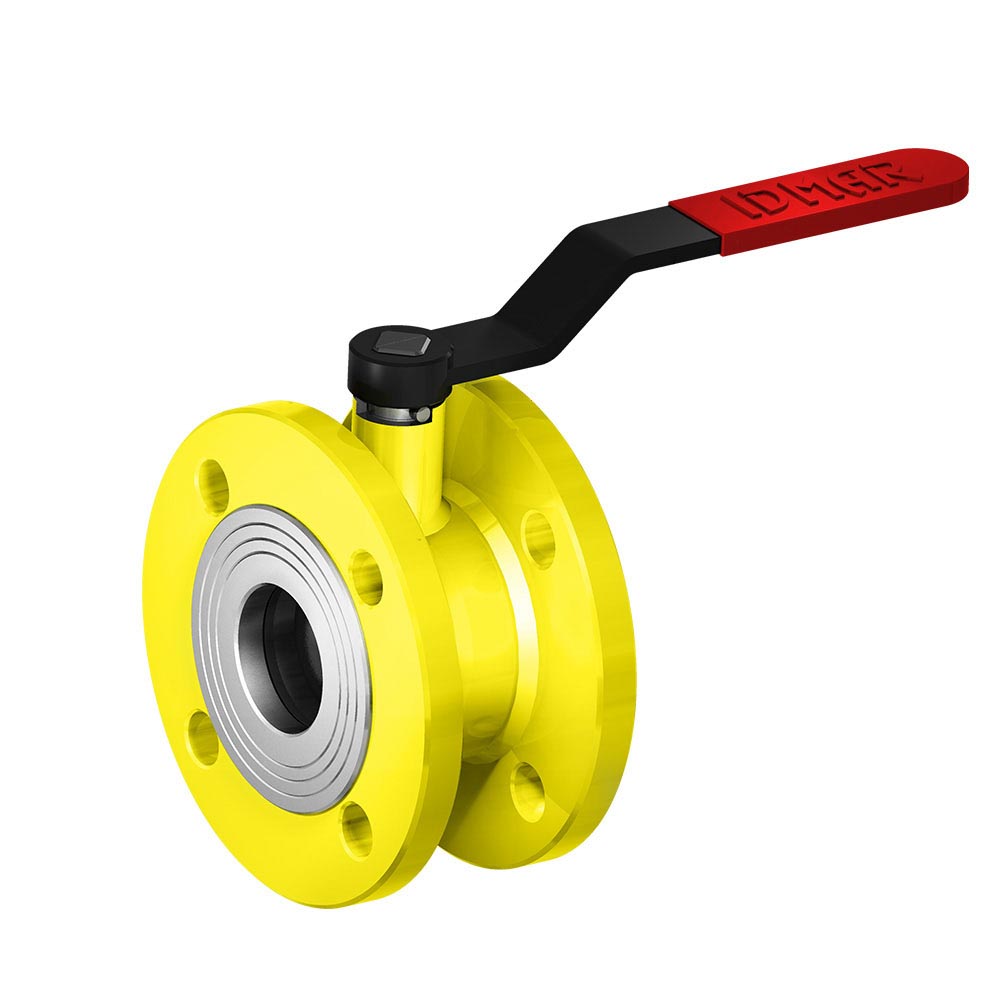

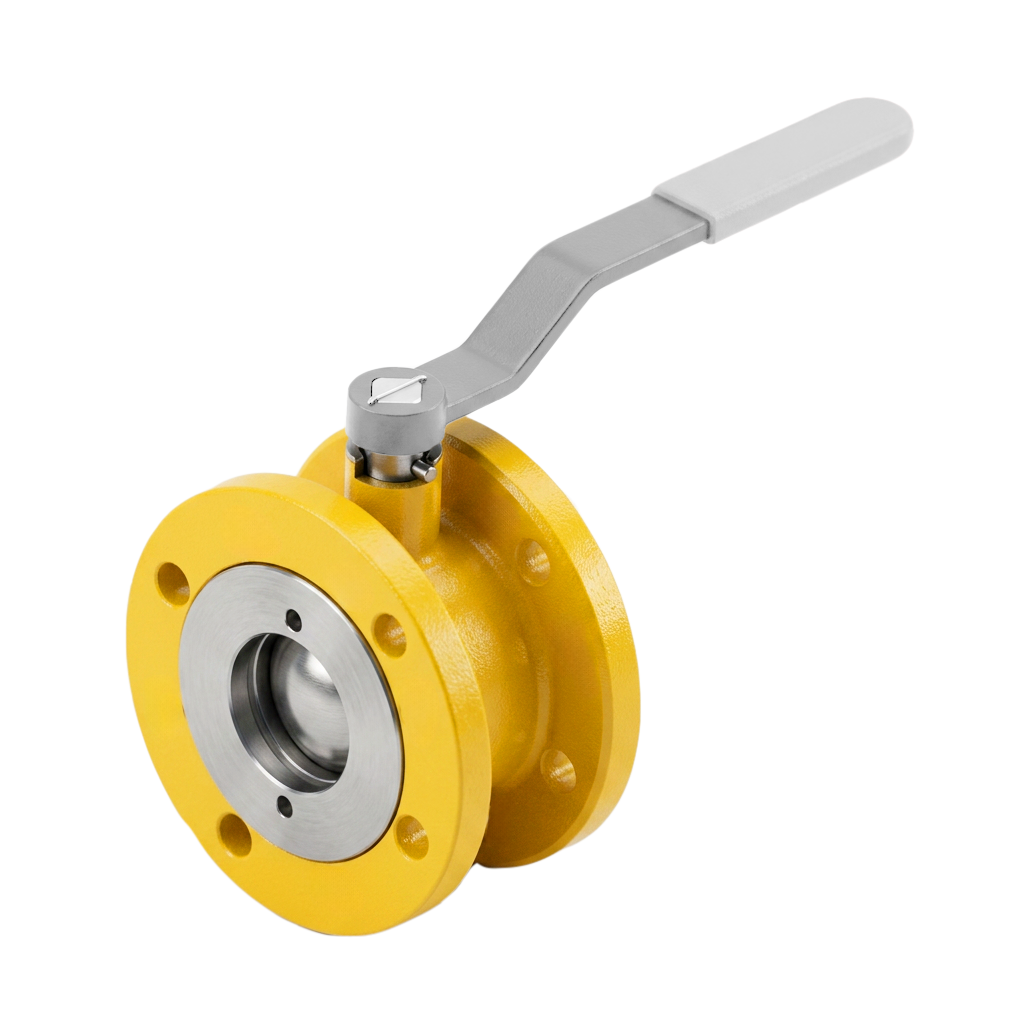

IDMAR Zawór kulowy DN40 do gazu WK 2a 1.6MPa Sandwich kołnierzowy

Czym jest zawór kulowy kołnierzowy Sandwich do gazu DN40 WK2a 1,6 MPa?

Specjalistyczny zawór odcinający średnioprężny w kompaktowej konstrukcji Sandwich przeznaczony do instalacji gazowych – gaz ziemny GZ II, LPG, propan-butan, substancje ropopochodne oraz gaz procesowy w przemyśle chemicznym i petrochemicznym (płyny grupy 1 wg PED 2014/68/UE). Konstrukcja z przyłączem kołnierzowym PN16 zapewnia wytrzymałość na ciśnienie robocze do 16 bar. Zaawansowane uszczelnienia z PTFE + 15 % węgla wzbogacone grafitem oraz potrójne O-ringi NBR70 gwarantują szczelność klasy A w zakresie temperatur od –30 °C do +60 °C. Kula ze stali nierdzewnej AISI 304 zapewnia odporność na korozję oraz długą żywotność w agresywnych mediach gazowych. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Standardowo zawór wyposażony w rączkę. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik.

Budowa i komponenty zaworu WK2a Sandwich DN40

• Kula (Ball) – stal nierdzewna P355NL1 / 304*, pełny przelot, polerowana powierzchnia
• Uszczelka (Seal) – PTFE + 15 % C (węgiel), temperatura do +60 °C
• Kołnierz (Flange) – stal P355NL1, kołnierz typ 01 PN16
• Korpus / komin (Body / Sleeve) – stal certyfikowana P355NL1, spawanie robotyczne
• Pierścień dolny (Bottom ring) – PTFE + 15 % C wzbogacony grafitem, łożysko ślizgowe
• Trzpień (Stem) – stal odporna na obciążenia, zabezpieczenie antystatyczne
• Kołek walcowy (Dowel pin) – stal PN‑EN ISO 2338, zabezpieczenie montażowe
• O‑ring – NBR70, potrójne uszczelnienie (trzpień, kula, pokrywa)
• Wkręt dociskowy (Setscrew) – stal PN‑EN ISO 4026, blokada kuli
• Uchwyt (Handle) – stal S235JR, kwadrat 14 mm (ISO 5211 F05)

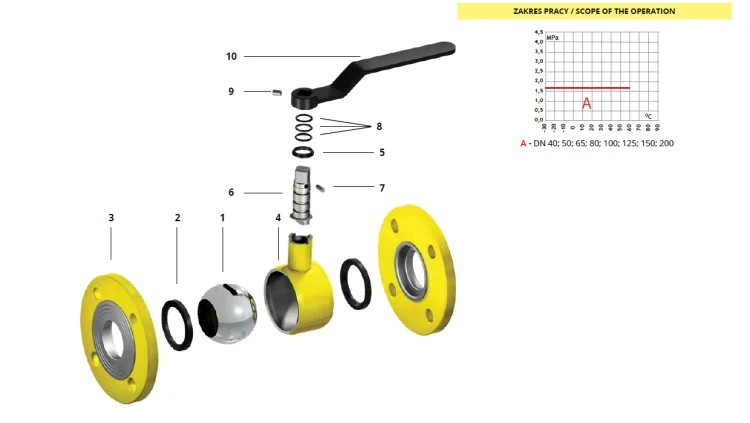

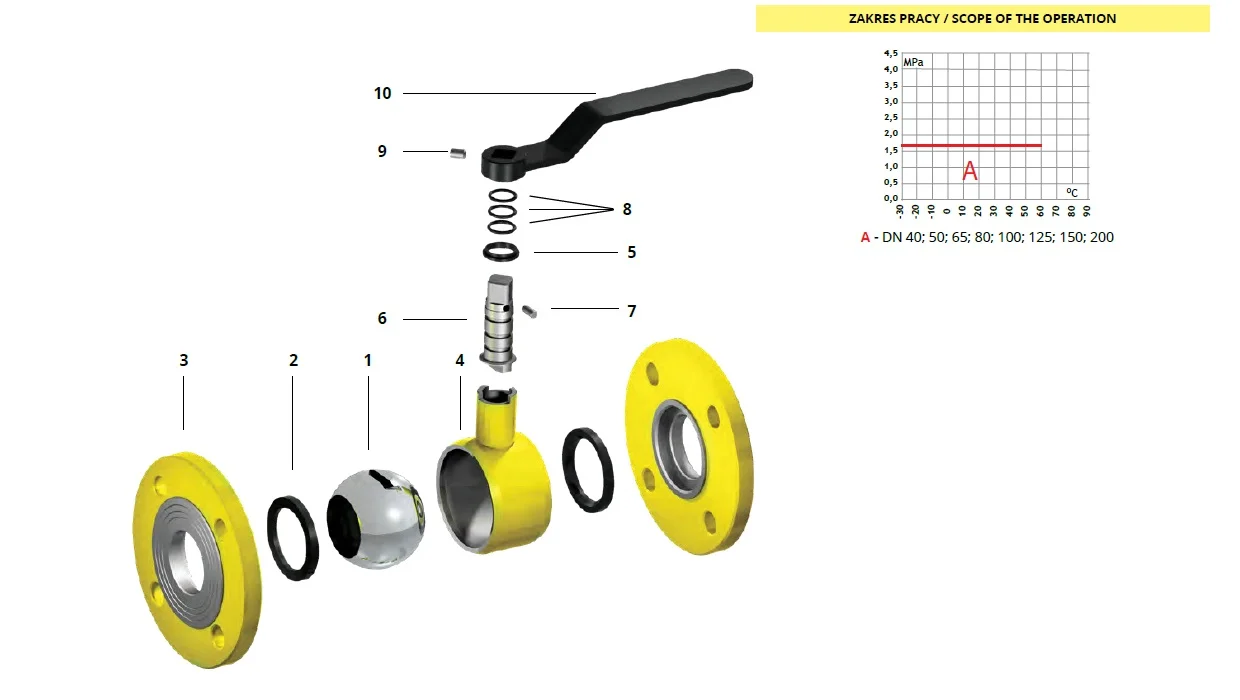

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego Sandwich do gazu WK2a DN40

✅ Kluczowe cechy i zalety konstrukcji Sandwich

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – dla instalacji średnioprężnych gazowych
• ✔ Przyłącze kołnierzowe PN16 – 4 śruby M16 (gwint 18 mm), rozstaw Øz 150 mm, zgodne z PN‑EN 1092‑1
• ✔ Konstrukcja Sandwich – skrócona długość montażowa (180 mm), zmniejszona waga (~5 kg), kompaktowa budowa
• ✔ Uszczelnienia PTFE + 15 % węgla – temperatura robocza –30 °C do +60 °C, wzbogacone grafitem, zwiększona odporność na ścieranie
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu, kuli i pokrywie, brak emisji do atmosfery
• ✔ Korpus P355NL1 – grubość ścianki dostosowana do PN16, spawanie robotyczne, certyfikacja PED
• ✔ Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu
• ✔ Kwadrat napędowy 14 mm (ISO 5211 F05) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach gazowych średnioprężnych
• ✔ Obróbka CNC renomowanych marek – HAAS, OKUMA – precyzja wykonania
• ✔ Przeznaczenie: płyny grupy 1 (PED) – gaz ziemny GZ II, LPG, propan-butan, gaz procesowy

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16 Sandwich)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	40
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
I – długość montażowa całkowita	180
L – długość korpusu zaworu	80
ØDz – średnica zewnętrzna kołnierza	150
ØD1 – średnica wewnętrzna kołnierza	88
g – grubość kołnierza	18
f – wystawka	2
ØD0 – rozstaw śrub	110
Ød0 – średnica otworu śruby	18
n – liczba śrub	4
H – wysokość korpusu	108
H1 – wysokość do osi trzpienia	86,5
H2 – wysokość całkowita (z napędem)	183
□ s – wymiar kwadratu napędowego	14
Typ kształtki	F05

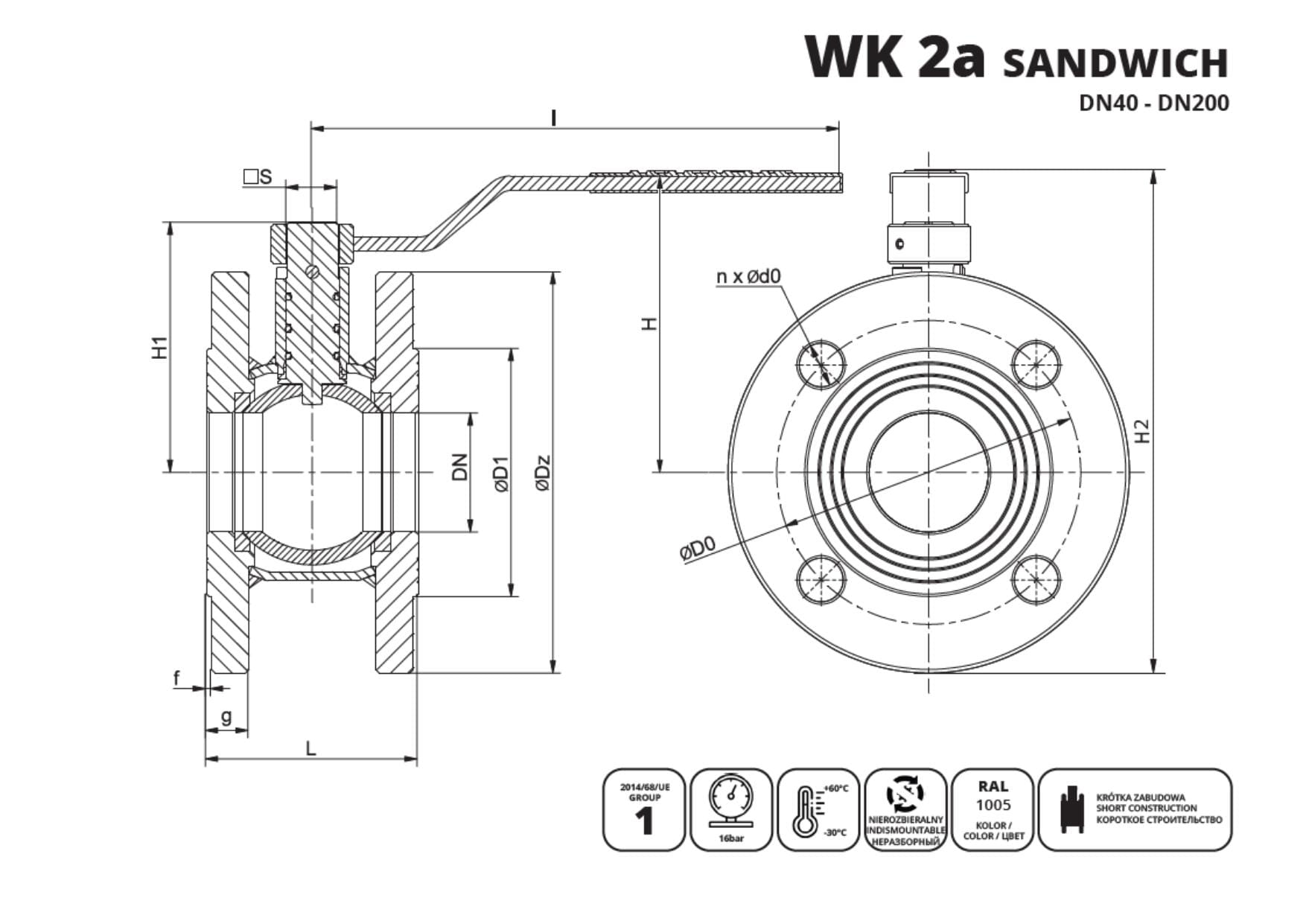

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego Sandwich DN40 WK2a

Zastosowania przemysłowe

Zawór kulowy DN40 WK2a Sandwich 1,6 MPa gazowy znajduje zastosowanie w wymagających instalacjach średnioprężnych dla gazów palnych i technologicznych (płyny grupy 1 wg PED). Główne obszary wykorzystania obejmują:

• Sieci gazownicze średniego ciśnienia – stacje redukcyjne, magistrale gazowe DN40, instalacje dystrybucyjne
• Przemysł petrochemiczny – instalacje LPG, propan-butan, gaz ziemny, substancje ropopochodne, rurociągi technologiczne DN40
• Przemysł chemiczny – instalacje gazów procesowych, systemy produkcyjne, węzły rozdzielcze
• Stacje sprężania gazu – tłocznie gazu, instalacje kompresyjne DN40
• Zakłady gazowe – punkty redukcyjne, stacje gazowe, systemy dystrybucji gazu miejskiego
• Instalacje przemysłowe – kotłownie gazowe, piece przemysłowe, instalacje technologiczne średnioprężne

6 kluczowych zalet zaworu DN40 WK2a Sandwich 1,6 MPa

1. Konstrukcja Sandwich – skrócona długość montażowa (180 mm zamiast standardowych ~240 mm), zmniejszona waga (~5 kg), oszczędność przestrzeni montażowej, niższe koszty transportu.
2. Ciśnienie robocze do 16 bar (1,6 MPa) – korpus P355NL1 dostosowany do instalacji średnioprężnych, spawanie robotyczne, certyfikacja PED dla płynów grupy 1 (gazy palne).
3. Zaawansowane uszczelnienia PTFE + 15 % węgla – wzbogacone grafitem, zwiększona odporność na ścieranie, temperatura –30 °C do +60 °C, długa żywotność w mediach gazowych, brak wymagań smarowania.
4. Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu, kuli i pokrywie, redundancja zabezpieczeń, brak emisji do atmosfery, bezpieczeństwo ATEX.
5. Obróbka CNC renomowanych marek – HAAS, OKUMA – precyzja wykonania, obróbka strumieniowo-ścierna, powłoka 3-składnikowa, odporność na czynniki atmosferyczne, żywotność > 10 000 cykli.
6. Gotowość do automatyzacji – kwadrat napędowy 14 mm zgodny z ISO 5211 F05, możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego, certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Wysyłka ekspresowa 24 h – zawór wysyłany tego samego dnia roboczego
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury średnioprężnej Sandwich

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN16? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór średnioprężny przeznaczony wyłącznie do instalacji gazowych (płyny grupy 1 wg PED). Montaż i konserwacja muszą być wykonywane przez uprawnione osoby zgodnie z przepisami gazowniczymi. Kołnierze stalowe PN16, uszczelki oraz śruby dostępne są osobno w naszej ofercie. Zobacz kołnierze stalowe →
