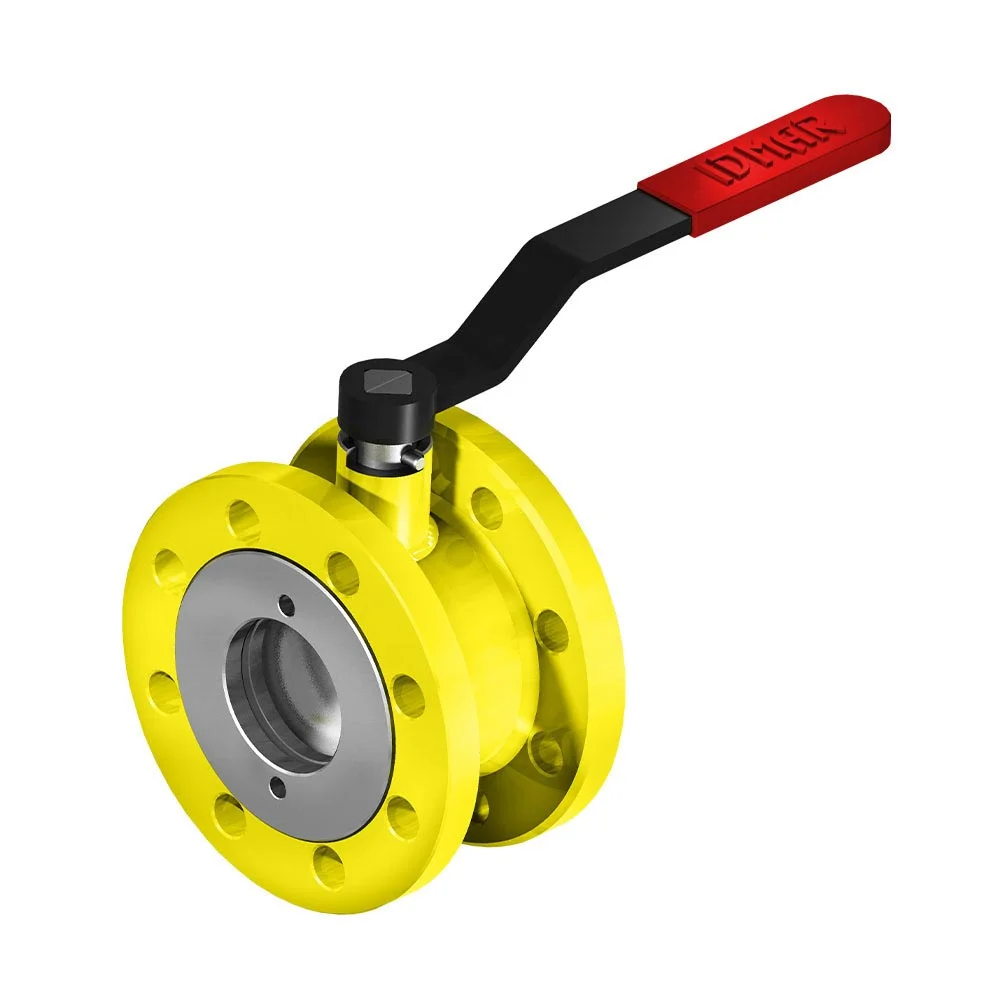

IDMAR Zawór kulowy DN80 do gazu WK 2a 4.0MPa kołnierzowy

Czym jest zawór kulowy kołnierzowy do gazu DN80 WK2a 4,0 MPa?

Specjalistyczny zawór odcinający wysokociśnieniowy przeznaczony do instalacji gazowych – gaz ziemny, LPG, propan-butan, gaz procesowy w przemyśle chemicznym i petrochemicznym (płyny grupy 1 wg PED). Konstrukcja z przyłączem kołnierzowym PN40 zapewnia wytrzymałość na ciśnienie robocze do 40 bar. Uszczelnienia z PTFE + 15 % węgla oraz podwójne O-ringi NBR70 gwarantują szczelność klasy A w zakresie temperatur od –30 °C do +60 °C. Kula ze stali nierdzewnej zapewnia odporność na korozję oraz długą żywotność w agresywnych mediach gazowych. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik.

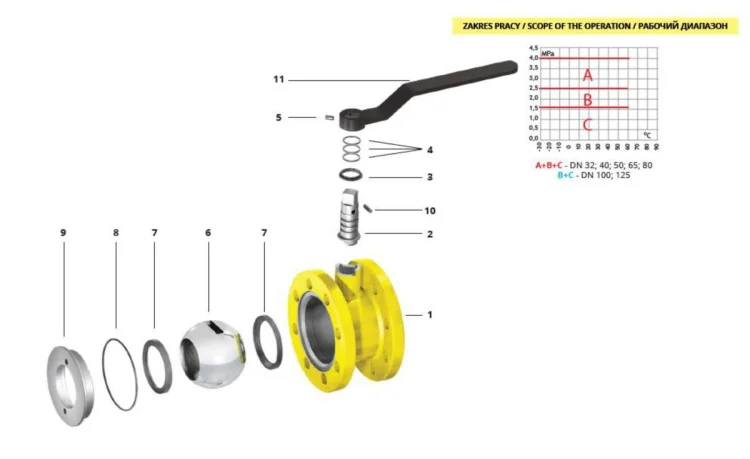

Budowa i komponenty zaworu WK2a DN80

• Korpus – stal certyfikowana P355NL1, wzmocniona konstrukcja PN40
• Trzpień – stal odporna na obciążenia, zabezpieczenie antystatyczne
• Pierścień dolny – PTFE + 15 %C, łożysko ślizgowe
• Pierścień uszczelniający O‑ring – NBR70 (podwójne uszczelnienie trzpienia i pokrywy)
• Wkręt dociskowy – wg PN‑EN ISO 4026, blokada pozycji kuli
• Kula – stal nierdzewna, pełny lub zaniżony przelot (opcja)
• Uszczelka kulowa – PTFE + 15 % węgla (C), temperatura do +60 °C
• O‑ring kuli – NBR70, uszczelnienie wtórne
• Wkrętka – kołnierz przyłączeniowy, materiał P355NL1
• Kołek walcowy – wg PN‑EN ISO 2338, zabezpieczenie montażowe
• Uchwyt napędowy – stal S235JR, kwadrat 19 mm (ISO 5211 F10)

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do gazu WK2a DN80

Cechy techniczne

• ✔ Ciśnienie robocze PS 40 bar (4,0 MPa) – wytrzymałość na obciążenia szczytowe w instalacjach gazowych
• ✔ Przyłącze kołnierzowe PN40 – 8 śrub M16, rozstaw Øz 200 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 15 % węgla – temperatura robocza –30 °C do +60 °C, odporność na starzenie
• ✔ Podwójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i kuli, brak emisji do atmosfery
• ✔ Korpus wzmocniony P355NL1 – grubość ścianki dostosowana do PN40, certyfikacja PED
• ✔ Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu
• ✔ Kwadrat napędowy 19 mm (ISO 5211 F10) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach gazowych wysokociśnieniowych
• ✔ Przeznaczenie: płyny grupy 1 (PED) – gaz ziemny, LPG, propan-butan, gaz wielkopiecowy, gaz kopalniany

Parametry techniczne

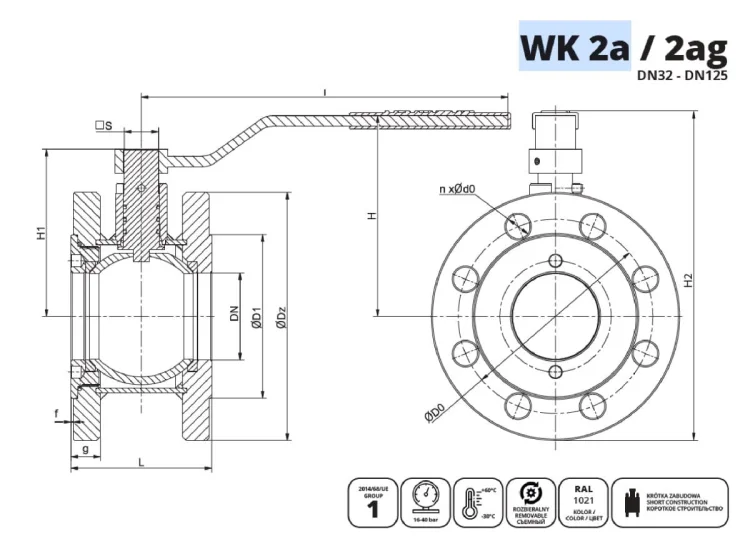

Wymiary gabarytowe (kołnierze PN40)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	80
PN – ciśnienie nominalne	40 bar
PS – ciśnienie maksymalne	40 bar
ØD1 – średnica zewnętrzna kołnierza	160
Ød0 – średnica otworu śruby	18
n – liczba śrub (ilość / quantity)	8
ØDz – średnica podziałowa śrub	200
g – grubość uszczelki	24
f – grubość kołnierza	2
L – długość korpusu zaworu	120
I – długość całkowita	350
H – wysokość korpusu zaworu	163
H1 – wysokość do osi napędu	134,5
H2 – wysokość całkowita (z napędem)	264
□ s – wymiar kwadratu napędowego	19

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN80 WK2a

Zastosowania przemysłowe

Zawór kulowy DN80 WK2a 4,0 MPa gazowy znajduje zastosowanie w wymagających instalacjach wysokociśnieniowych dla gazów palnych i technologicznych (płyny grupy 1 wg PED). Główne obszary wykorzystania obejmują:

• Sieci gazownicze średniego ciśnienia – stacje redukcyjne II stopnia, magistrale gazowe, instalacje przesyłowe
• Przemysł petrochemiczny – instalacje LPG, propan-butan, gaz ziemny, gaz procesowy, rurociągi technologiczne
• Przemysł chemiczny – instalacje gazów technicznych, systemy produkcyjne, węzły rozdzielcze, gaz kopalniany
• Stacje sprężania gazu – tłocznie gazu, stacje przesyłowe, instalacje kompresyjne
• Zakłady gazowe – punkty redukcyjne, stacje gazowe, systemy dystrybucji gazu miejskiego
• Instalacje przemysłowe – kotłownie gazowe, piece przemysłowe, instalacje technologiczne wysokociśnieniowe, gaz wielkopiecowy

6 kluczowych zalet zaworu DN80 WK2a 4,0 MPa

1. Ciśnienie robocze do 40 bar (4,0 MPa) – wytrzymałość na obciążenia szczytowe, korpus P355NL1 o zwiększonej grubości ścianki, certyfikacja PED dla płynów grupy 1 (gazy palne, toksyczne).
2. Podwójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i kuli, brak emisji do atmosfery, zgodność z wymogami gazownictwa, długa żywotność w mediach gazowych.
3. Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu w atmosferach wybuchowych, bezpieczeństwo instalacji gazowych ATEX.
4. Przyłącze kołnierzowe PN40 – stabilne połączenie, 8 śrub M16, łatwy montaż i demontaż, kompatybilność z instalacjami wysokociśnieniowymi, zgodność z PN‑EN 1092‑1.
5. Uszczelnienia PTFE + 15 % węgla – temperatura –30 °C do +60 °C, odporność na starzenie, niska siła tarcia, brak wymagań smarowania, żywotność > 10 000 cykli.
6. Gotowość do automatyzacji – kwadrat napędowy 19 mm zgodny z ISO 5211 F10, możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego, certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Wysyłka ekspresowa 24 h – zawór wysyłany tego samego dnia roboczego
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury wysokociśnieniowej

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN40? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór wysokociśnieniowy przeznaczony wyłącznie do instalacji gazowych (płyny grupy 1 wg PED). Montaż i konserwacja muszą być wykonywane przez uprawnione osoby zgodnie z przepisami gazowniczymi. Kołnierze stalowe PN40, uszczelki oraz śruby dostępne są osobno w naszej ofercie. Zobacz kołnierze stalowe →
