Kolanko PP-R 45° 20 mm (DN15) System Zgrzewany – Ciepła Woda i CO | IDMAR

Kolanko PP-R 45° DN15 (20 mm) do montażu zgrzewanego w instalacjach zimnej i ciepłej wody pitnej, centralnego ogrzewania, systemów chłodniczych oraz sprężonego powietrza. Umożliwia zmianę kierunku rurociągu o kąt 45 stopni – minimalizuje straty ciśnienia o 30-40% w porównaniu do kolanka 90°, poprawia przepustowość hydrauliczną (ok. 15-18 l/min) i redukuje hałas przepływu. Wykonane z polipropylenu PP-R typ 3 (random copolymer). Wytrzymałość na ciśnienie 10 bar przy +60°C, 6 bar przy +80°C, żywotność powyżej 50 lat. Odporne na korozję i chemikalia (pH 2-12), nie osadza kamienia, niska przewodność cieplna (0,24 W/mK) ogranicza straty energii. Montaż: zgrzewanie polifuzyjne w 270°C (czas zgrzewu DN15: 6 sekund). Certyfikat: PZH – bezpieczne dla wody pitnej zgodnie z dyrektywą 98/83/WE. Idealne do instalacji c.w.u., c.o., ogrzewania podłogowego i systemów przemysłowych. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

0,96 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Kolanko PP-R 45° 20 mm (DN15) system zgrzewany - ciepła woda i CO

Czym jest kolanko PP-R 45° DN15 (system zgrzewany)?

Kolanko PP-R 45° DN15 (20 mm) to specjalistyczna kształtka instalacyjna służąca do zmiany kierunku rurociągu o kąt 45 stopni w instalacjach wykonanych z polipropylenu PP-R. Rozmiar DN15 (średnica nominalna 20 mm, światło wewnętrzne 19,1 mm) jest najpopularniejszym przekrojem w instalacjach wewnętrznych domów jednorodzinnych, mieszkań, małych obiektów usługowych – zasilanie pojedynczych punktów czerpalnych (umywalki, natryski, bidety), podłączenia grzejników c.o., pętle ogrzewania podłogowego oraz instalacje technologiczne o małym natężeniu przepływu (Q = 15-18 l/min). Z obu stron kształtka posiada kielichy do zgrzewania polifuzyjnego – metody trwałej i szczelnej, polegającej na stopieniu materiału rury i kształtki w temperaturze 270°C, co tworzy monolit molekularny o żywotności przekraczającej 50 lat.

Kąt 45° jest rozwiązaniem pośrednim między odgałęzieniem prostym a kolankiem 90°. Dzięki łagodniejszej zmianie kierunku przepływu, kolanko 45° generuje o 30-40% mniejsze straty ciśnienia niż kolano 90°, co przekłada się na lepszą wydajność hydrauliczną (przepustowość DN15: ok. 15-18 l/min przy v = 1,5 m/s), niższy pobór mocy pomp obiegowych i mniejszy hałas instalacji. Średnica DN15 zapewnia przepływ wystarczający dla 1-2 punktów czerpalnych jednocześnie (np. umywalka + natrysk) lub zasilania pojedynczego grzejnika c.o. o mocy do 1500 W. Jest często stosowana w instalacjach rozgałęzieniowych (drzewo), podejściach do armatury, ogrzewaniu podłogowym (pętle o długości 60-80 m) oraz wszędzie tam, gdzie wymagana jest optymalizacja przepływu w ciasnych przestrzeniach montażowych (łazienki, aneksy kuchenne, szafki podumywalkowe).

Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.

Parametry techniczne i wymiary

Kod produktu:	PPRZK020-45.1007
Marka:	IDMAR
Typ:	Kolanko 45° jednokielichowe
Rozmiar nominalny:	DN15 (20 mm)
Średnica zewnętrzna d:	20 mm
Średnica wewnętrzna (światło):	19,1 mm
Wymiar Z (długość kielicha):	16,6 mm
Wymiar L (długość ramienia):	20,0 mm
Kąt:	45°
Materiał:	PP-R typ 3 (random copolymer)
Rodzaj połączenia:	Zgrzewane polifuzyjne (socket fusion)
Temperatura zgrzewania:	270°C
Ciśnienie robocze PN @ +20°C:	10 bar (1 MPa)
Ciśnienie robocze @ +60°C:	10 bar (1 MPa)
Ciśnienie robocze @ +80°C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1°C – +80°C
Temperatura szczytowa:	+95°C (≤ 100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej:	≈ 0,15 mm/(m·K)
Pozycja montażowa:	Dowolna
Norma:	PN-EN ISO 15874-3:2013
Certyfikat:	PZH
Kolor:	Szary
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60°C/10 bar)

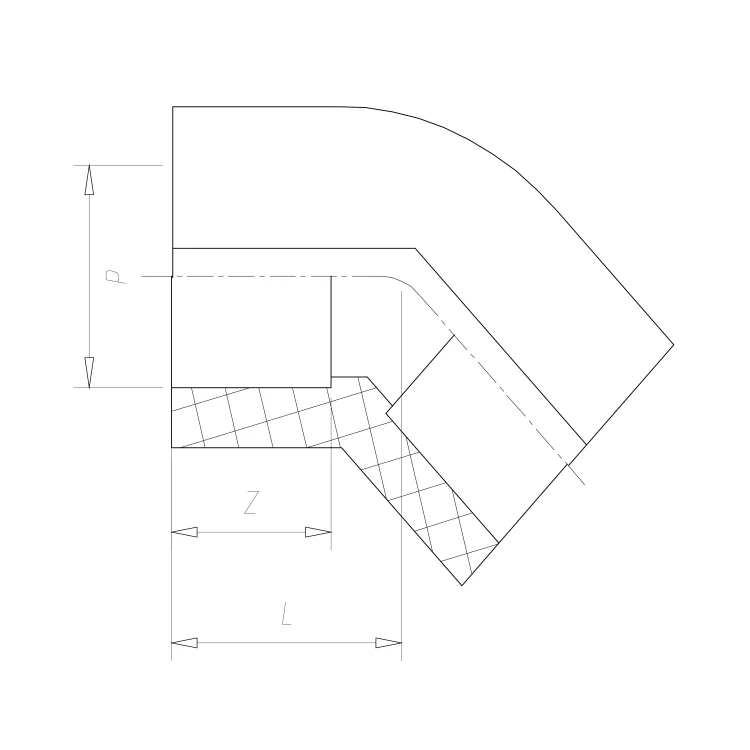

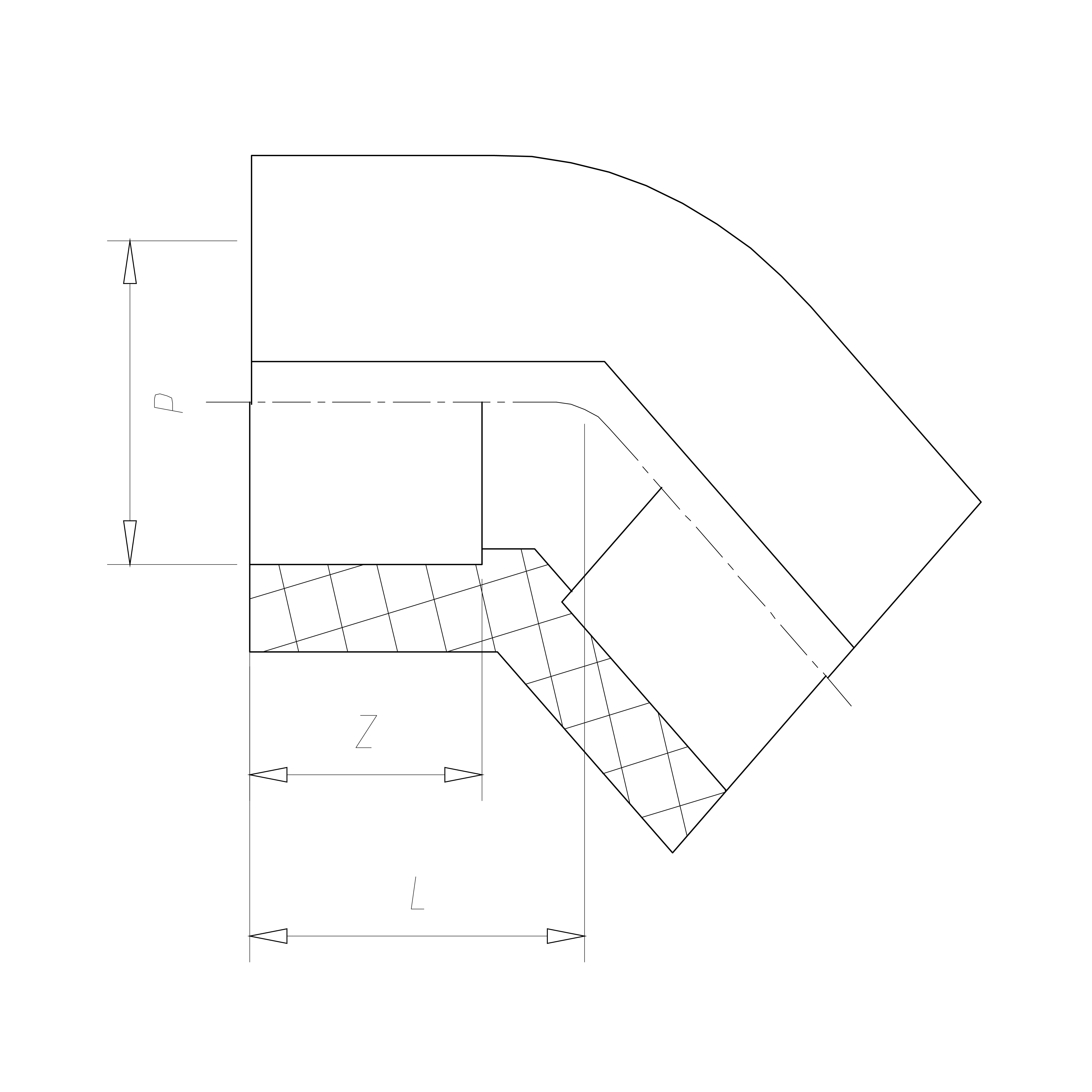

Rysunek techniczny z wymiarami kolanka PP-R 45° DN15

Zastosowania kolanka PP-R 45° DN15

• Instalacje zimnej i ciepłej wody pitnej (c.z.w., c.w.u.): Podejścia do baterii umywalkowych, natryskowych, bidetów, podłączenia pralek, zmywarek, toalet
• Instalacje centralnego ogrzewania (c.o.): Podłączenia grzejników jednosekcyjnych (do 1500 W), głowic termostatycznych, zaworów odcinających
• Ogrzewanie podłogowe: Pętle o długości 60-80 m (powierzchnia 8-12 m²), podłączenia rozdzielaczy małych (do 6 obwodów), temperatura +55°C
• Instalacje małych obiektów: Domki letniskowe, altany, przyczepy kempingowe, instalacje garażowe
• Instalacje technologiczne: Nawadnianie kropelkowe (szklarnie, tunele foliowe), systemy mgiełkowe (chłodzenie, nawilżanie)
• Budownictwo mieszkaniowe: Mieszkania, apartamenty, hotele – rozgałęzienia do poszczególnych punktów czerpalnych
• Modernizacja instalacji: Wymiana rur stalowych/miedzianych w łazienkach, aneksach kuchennych bez kucia ścian

Instrukcja montażu – zgrzewanie kolanka PP-R 45° DN15

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 20 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker, alkohol izopropylowy, rękawice robocze.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ± 5°C. Czas nagrzewania zgrzewarki: ok. 10-15 minut. Sprawdź gotowość wskaźnikiem LED.
3. Przycięcie rury PP-R Ø 20 mm: Tnij prostopadle do osi – skos > 3° powoduje nieszczelność. Usuń zadziory z krawędzi (gratownik, nóż).
4. Oznaczenie głębokości wsunięcia: Dla DN15 (20 mm) głębokość zgrzewu (Z) wynosi 16,6 mm. Zaznacz linię markerem na rurze – punkt kontrolny.
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i kielich kolanka alkoholem izopropylowym. Zanieczyszczenia osłabiają fuzję o 30-50%.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 16,6 mm i orientację kąta 45°. Zaznacz kierunek.
7. Nagrzewanie elementów: Wsuń rurę w tuleję wewnętrzną (dorn) do głębokości 16,6 mm, jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla DN15 (20 mm): 6 sekund (norma ISO 15874-5). Nie przekraczaj – przegrzanie (> 8 s) zawęża światło o 10-20%.
8. Montaż (złączenie): Po 6 s zdejmij oba elementy jednocześnie (najpierw kielich, potem rurę – ruch płynny, bez wykręcania). Natychmiast (≤ 4 s) wsuń rurę do kielicha do głębokości 16,6 mm – ruch prosty, osiowy, bez obrotu (obrót > 5° niszczy fuzję). Przytrzymaj 10-15 sekund. Wokół kielicha pojawi się równomierny kołnierz z nadlanego tworzywa (0,5-1 mm).
9. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 3 minuty (+20°C), 5 minut (< +10°C). Nie obciążaj przez kolejne 30 minut.
10. Kontrola jakości: Sprawdź równomierność kołnierza (360°), osiowość (odchylenie ≤ 3°), orientację kąta 45°. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h.
11. Czas przed pełnym uruchomieniem: Zimna woda (≤ +20°C): 1 h. Ciepła woda (+60°C): 24 h. Gorąca woda (+80°C): 48 h – pełna rekrystalizacja PP-R.

UWAGA – najczęstsze błędy montażu PP-R DN15:
• Niedostateczne odtłuszczenie (fuzja słaba o 40%)
• Cięcie pod skosem > 3° (nieszczelność na krawędzi)
• Przegrzanie (> 8 s dla DN15) – zawężenie światła do d ≈ 16 mm zamiast 19,1 mm, spadek przepływu o 30%
• Obrót elementów po złączeniu (> 5°) – pęknięcia na granicy fuzji
• Przedwczesne uruchomienie (< 1 h) – rozszczelnienie przy ciśnieniu

Najczęściej zadawane pytania (FAQ)

Jaka jest przepustowość kolanka 45° DN15 (20 mm) – ile punktów czerpalnych mogę zasilić?

Dla rury PP-R Ø 20 mm (d = 19,1 mm) przy prędkości v = 1,5 m/s (optymalnej dla c.w.u.) przepływ wynosi Q ≈ 15-18 l/min. Kolano 45° dodaje opór ok. 0,5 m równoważnej długości, więc łączne ΔP = 0,1 bar × (1 m + 0,5 m) = 0,15 bar – przepływ Q ≈ 14-17 l/min. To wystarczy dla: 1-2 punktów czerpalnych jednocześnie (umywalka 6 l/min + natrysk 12 l/min = 18 l/min), lub jednej baterii wannowej (18 l/min).

Czy DN15 (20 mm) nadaje się do zasilania grzejnika c.o.?

TAK – DN15 to standard dla podłączeń grzejników jednosekcyjnych o mocy do 1500 W (temperatura zasilania +70°C, powrotu +50°C, Δt = 20 K). Dla grzejników > 1500 W (duże łazienki, salony) zalecamy DN20 (25 mm) lub DN25 (32 mm). Przepływ wymagany dla grzejnika 1500 W: Q = 1500 W / (4,19 kJ/kg·K × 20 K × 1000 kg/m³) ≈ 3,6 l/min – DN15 zapewnia bezpieczną rezerwę (Q max ≈ 15 l/min).

Jaka jest różnica w kosztach między kolankiem 45° a 90° dla DN15?

Kolano 90° DN15 generuje opór ≈ 1,0 m równoważnej długości, kolano 45° tylko ≈ 0,5 m – redukcja o 50%. W instalacji mieszkania (30 m rur, 6× kolanka) łączny opór: wariant A (90°): 6× 1,0 m = 6 m vs wariant B (45°): 6× 0,5 m = 3 m – oszczędność 3 m = 50%. Przy pompie cyrkulacyjnej c.w.u. 25 W (praca 12 h/dzień), różnica mocy ≈ 8 W → 0,096 kWh/dzień → 35 kWh/rok → 28 PLN/rok (cena energii 0,80 PLN/kWh). Zwrot inwestycji (nadkoszty 6× kolanka 45°) po 10-12 miesiącach.

Czy mogę używać DN15 w instalacji pętli ogrzewania podłogowego?

TAK – DN15 (20 mm) to standard dla pętli ogrzewania podłogowego o długości 60-80 m (powierzchnia 8-12 m², moc 800-1200 W przy Δt = 5 K). Przepływ wymagany: Q = 2,5-3,5 l/min (prędkość v = 0,25-0,35 m/s – optymalna dla ogrzewania podłogowego). DN15 zapewnia bezpieczną rezerwę. Dla pętli > 100 m lub powierzchni > 15 m² zalecamy DN20 (25 mm).

Ile zgrzewek DN15 mogę wykonać na jednym komplecie tulei zgrzewarki (20 mm)?

Profesjonalne tuleje zgrzewarki (teflonowe, temperatura > 400°C) wytrzymują 500-1000 zgrzewek przed wymianą. Dla instalacji domowej (30-50 zgrzewek) komplet tulei wystarczy na 10-20 instalacji. Sygnały zużycia tulei: nierównomierne nagrzewanie, przypalanie tworzywa (czarne smugi na kielichu), trudności w zdejmowaniu elementów. Zalecamy czyszczenie tulei co 50 zgrzewek (szczotka druciana, alkohol) i wymianę co 500-800 zgrzewek (dla instalacji komercyjnych).

Czy kolano DN15 jest kompatybilne z rurami innych producentów PP-R?

TAK – norma PN-EN ISO 15874-2 standaryzuje wymiary zewnętrzne rur PP-R (d = 20 mm ± 0,3 mm dla DN15) oraz głębokość kielicha (Z = 16,6 mm ± 0,5 mm). Kolano 45° DN15 IDMAR/Fisher Expert jest kompatybilne z rurami: Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm (standard SDR 6 / PN20 lub SDR 7,4 / PN16). Uwaga: nie łącz PP-R z PP-RCT (PP-R wysokotemperaturowy) – różnice w temperaturze zgrzewania.
