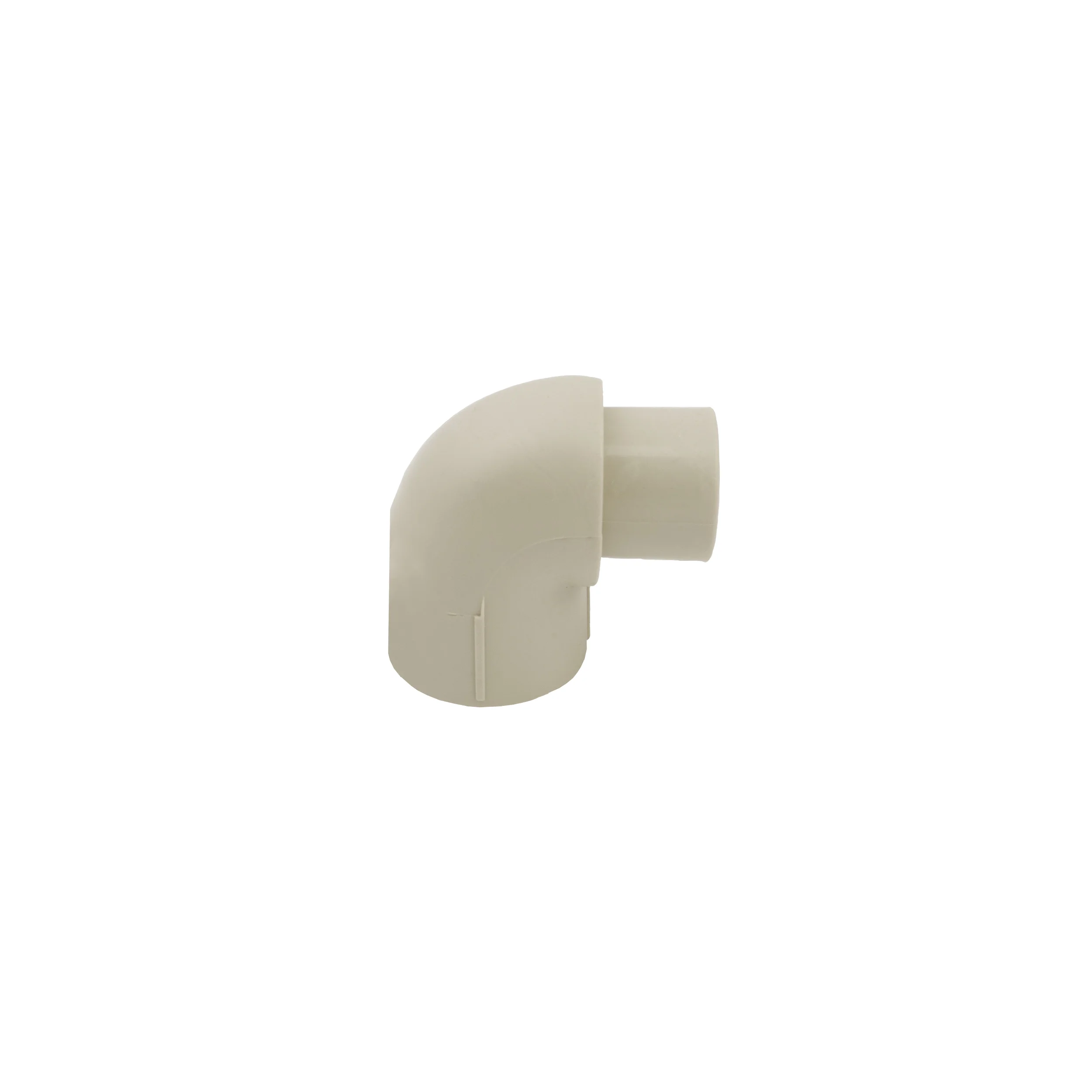

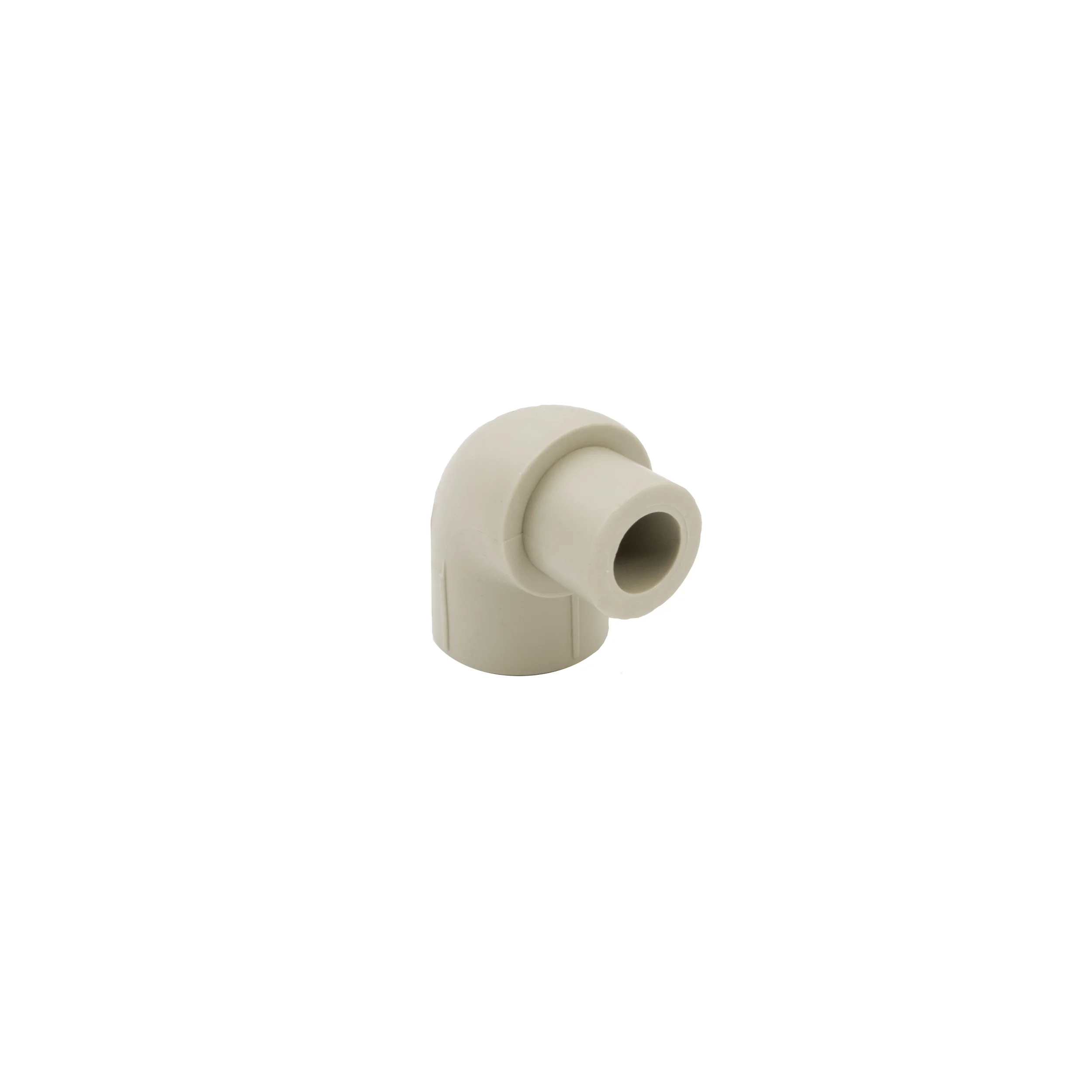

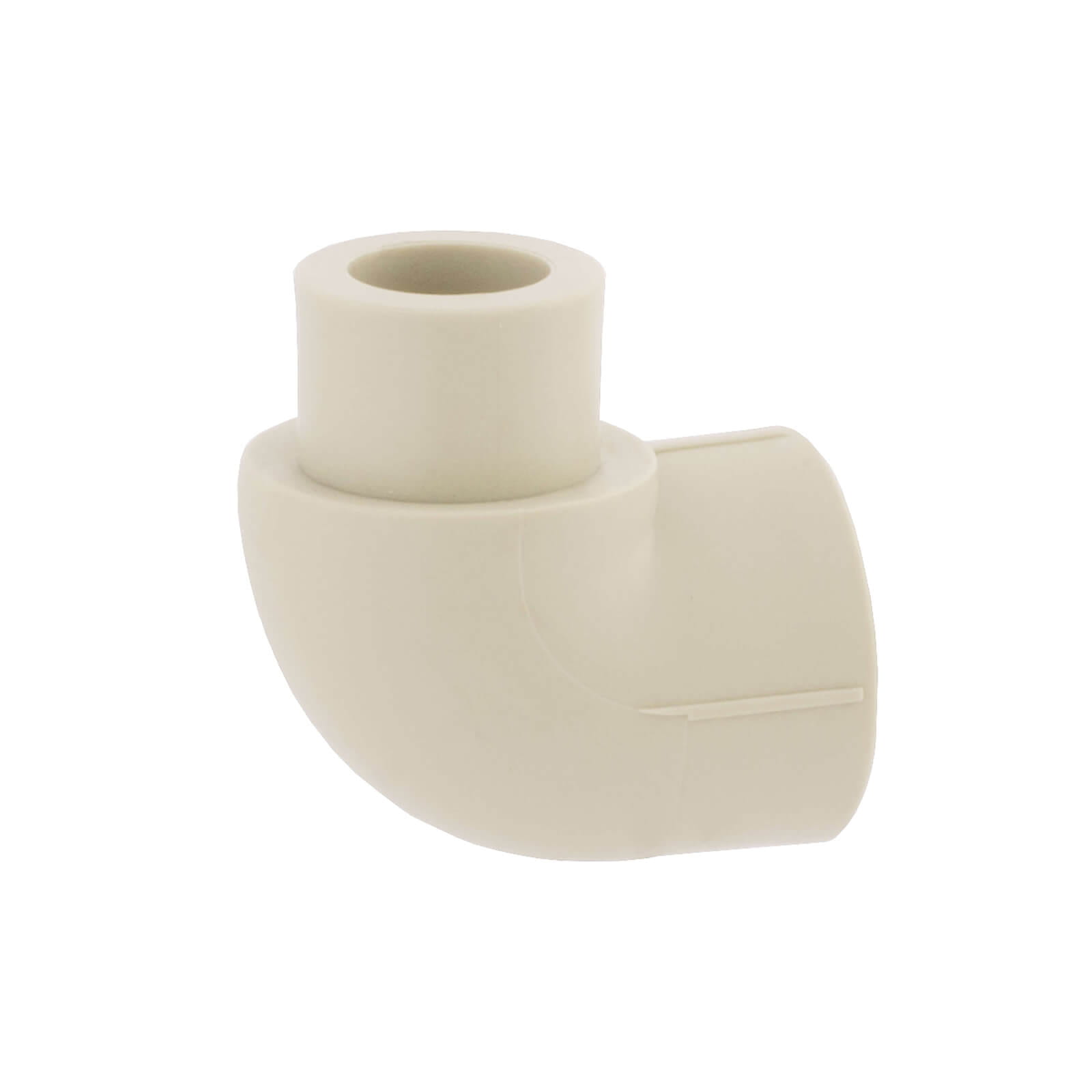

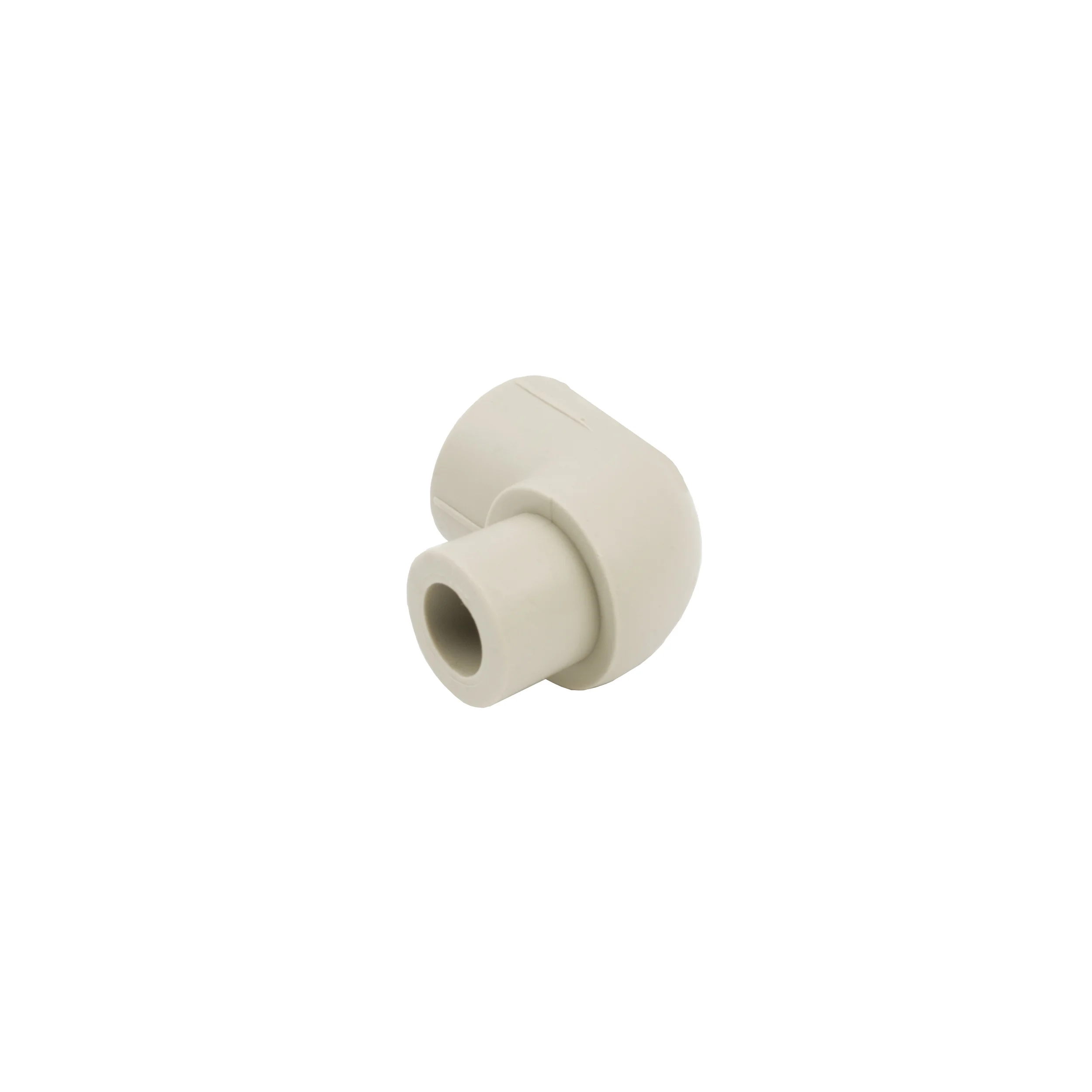

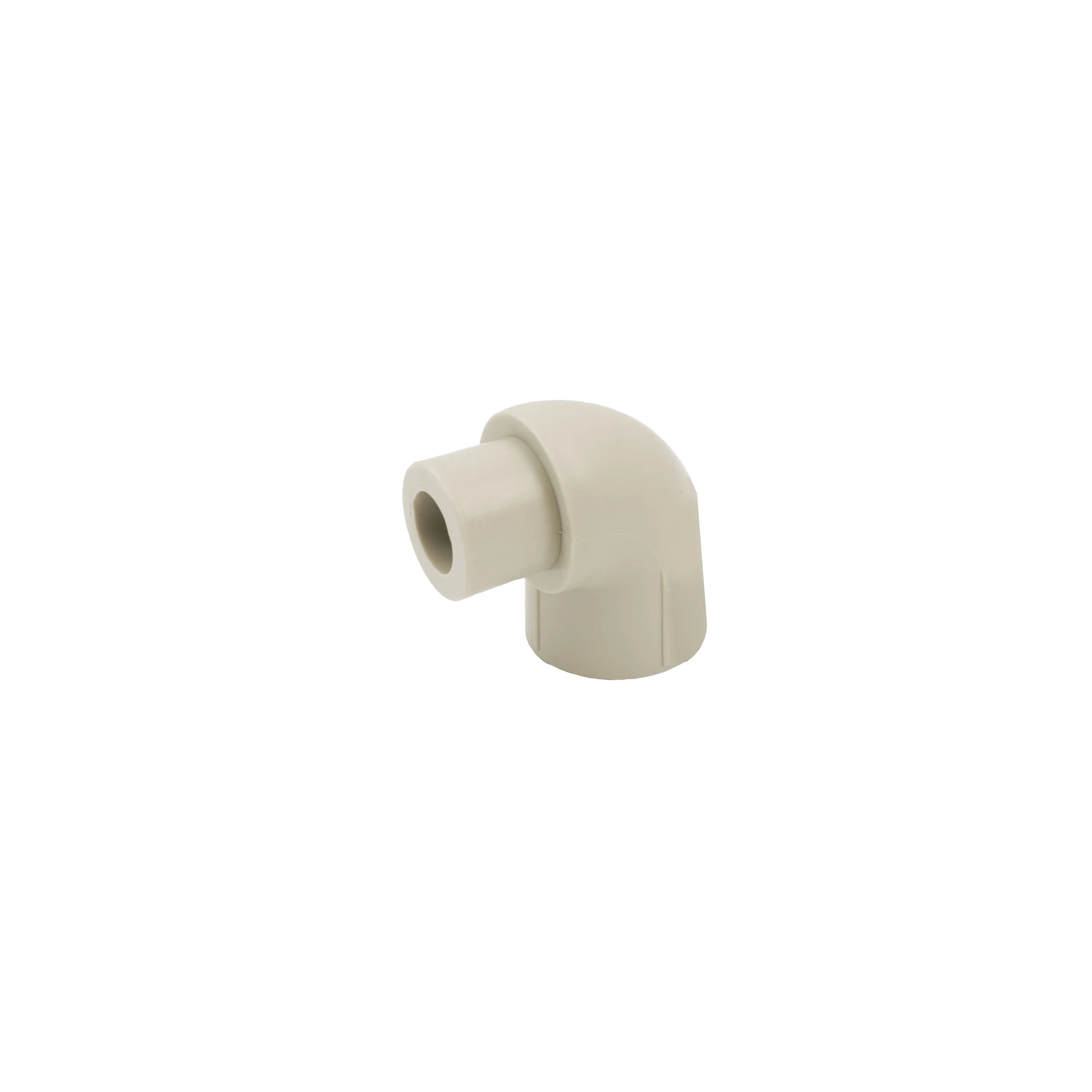

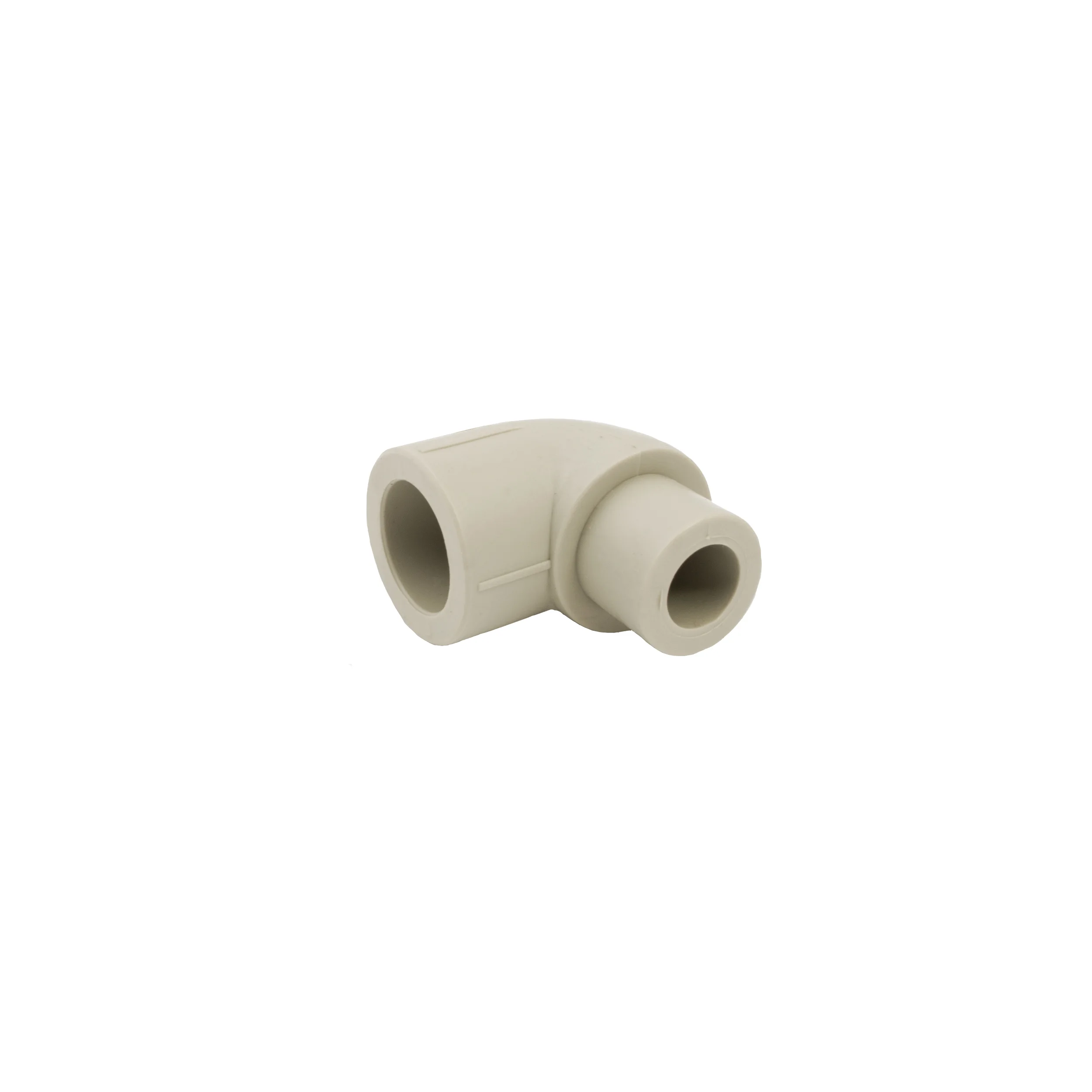

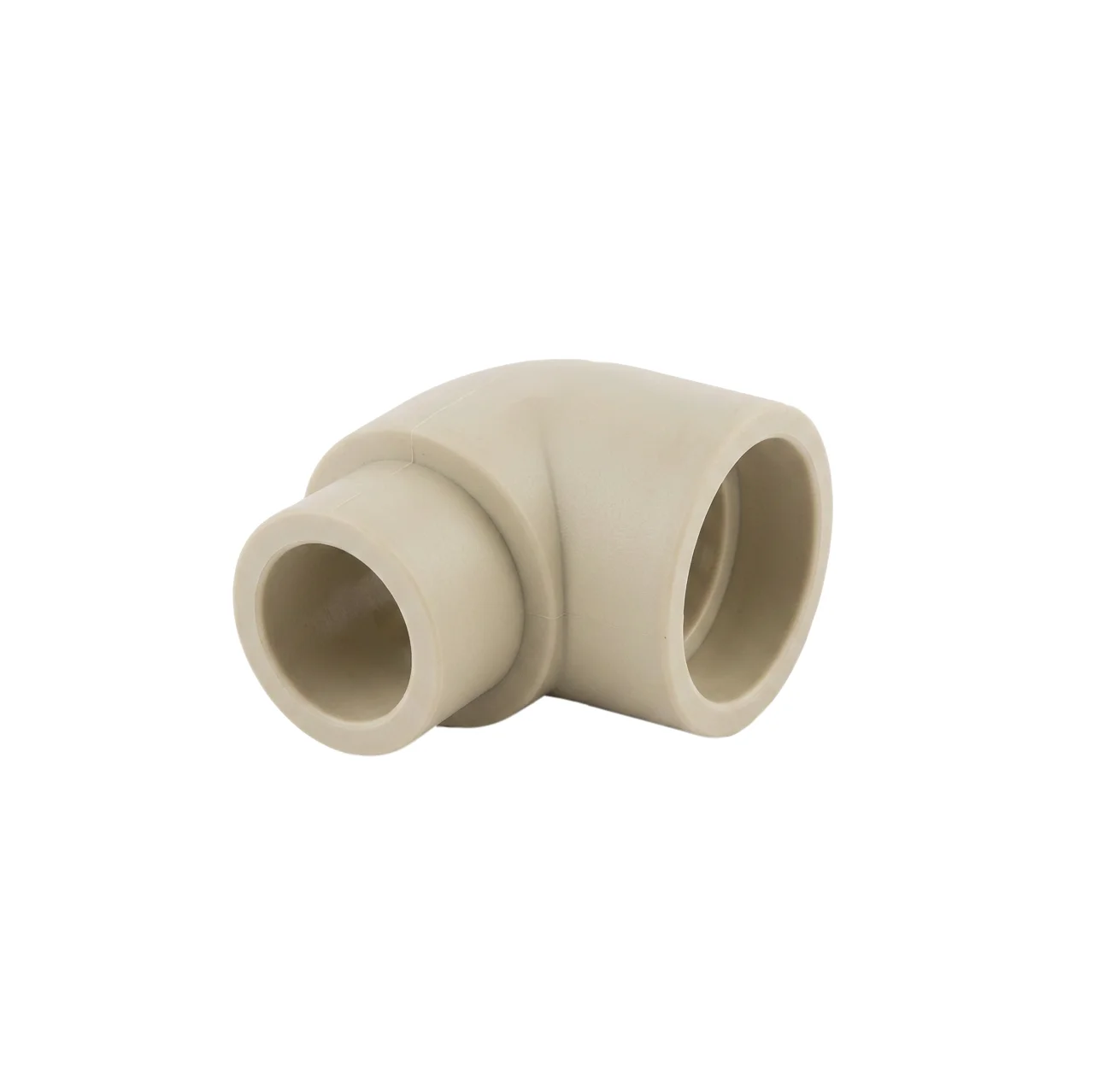

IDMAR Kolanko nyplowe PP-R 90° 20 mm - jednokielichowe

Profesjonalna kształtka PP-R do szybkiego montażu instalacji | Rozmiar 20 mm | Kąt 90° | Konstrukcja jednokielichowa (nyplowa) | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN-EN ISO 15874-3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest kolanko nyplowe PP-R 90° 20 mm?

Kolanko nyplowe PP-R 90° 20 mm to zaawansowana kształtka instalacyjna o konstrukcji jednokielichowej służąca do zmiany kierunku rurociągu o 90 stopni przy jednoczesnej oszczędności czasu montażu nawet o 40%. Średnica 20 mm jest standardem w instalacjach zimnej i ciepłej wody użytkowej w budynkach mieszkalnych jednorodzinnych, mieszkaniach, obiektach usługowych – podejścia do umywalek, baterii wannowych, natryskowych, WC, bidetów, podłączenia pralki, zmywarki, bojlera, baterii zlewozmywakowej. Produkt łączy prostotę montażu z niezawodnością techniczną – wystarczy jeden zgrzew zamiast dwóch (jak w przypadku kolanka dwukielichowego z odcinkiem rury pośredniej), co redukuje liczbę potencjalnych miejsc nieszczelności oraz skraca czas pracy instalatora.

Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego (Ø wewnętrzne 19,2 mm, głębokość wsunięcia 16 mm, czas zgrzewania 5 s przy temperaturze 270°C), z drugiej strony wyprofilowany nypel (wypust) o średnicy zewnętrznej ~20 mm, który wsuwa się bezpośrednio w kielich kolejnego elementu (kolanka, trójnika, mufy, zaworu) lub w kielich baterii podtynkowej. Dzięki temu eliminuje się potrzebę użycia odcinka rury pośredniej między dwoma kształtkami, co daje korzyści: oszczędność materiału (10-15% mniej rur), szybszy montaż (30-40% krócej), lepsza estetyka (mniej widocznych zgrzewów), mniejsze gabaryty (instalacje w ścianach kartonowo-gipsowych, za zabudową WC, pod wanną). Konstrukcja nyplowa jest szczególnie ceniona w instalacjach podtynkowych (baterie umywalkowe, wannowe, natryskowe) gdzie liczy się każdy centymetr przestrzeni oraz w rozdzielaczach piętrowych c.o. (więcej odbiorów na mniejszej powierzchni).

Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź (λ = 380 W/(m·K)), co oznacza doskonałe właściwości termoizolacyjne – rurociągi PP-R 20 mm tracą tylko 2-3 W/m w instalacjach nieizolowanych (+60°C, temperatura otoczenia +20°C). Odporna na korozję chemiczną (pH 2-12), osadzanie kamienia, promieniowanie UV (stabilizatory w masie PP-R), mikropękanie naprężeniowe. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych do wody pitnej (zgodność z dyrektywą 98/83/WE). Żywotność systemu przy prawidłowym montażu przekracza 50 lat (+60°C/10 bar) lub 25 lat (+70°C/6 bar w instalacjach c.o.).

Parametry techniczne i wymiary

Kod produktu:	PPRZKWZ020-90.1008WZ
Marka:	IDMAR
Typ:	Kolanko nyplowe 90° jednokielichowe
Rozmiar nominalny:	20 mm (DN20)
Wymiar d (średnica wewnętrzna kielicha):	19,2 mm
Wymiar Z (głębokość zgrzewu):	16 mm
Wymiar L (długość całkowita):	27 mm
Kąt:	90° ±2°
Materiał:	PP-R typ 3 (random copolymer)
Rodzaj połączenia:	Zgrzewane polifuzyjne (socket fusion)
Temperatura zgrzewania:	270°C ±5°C
Czas nagrzewania (20 mm):	5 sekund
Czas łączenia:	≤ 4 sekundy
Czas chłodzenia:	≥ 3 minuty
Ciśnienie robocze PN @ +20°C:	10 bar (1 MPa)
Ciśnienie robocze @ +60°C:	10 bar (1 MPa)
Ciśnienie robocze @ +80°C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1°C – +80°C
Temperatura szczytowa:	+95°C (≤ 100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Masa:	ok. 15 g
Pozycja montażowa:	Dowolna
Norma:	PN-EN ISO 15874-3:2013
Certyfikat:	PZH (woda pitna)
Kolor:	Szary
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60°C/10 bar)

Rysunek techniczny kolanka nyplowego PP-R 90° 20 mm

Zastosowania kolanka nyplowego PP-R 90° 20 mm

• Instalacje zimnej i ciepłej wody użytkowej: Podejścia do baterii umywalkowych, wannowych, natryskowych, zlewozmywakowych – średnica 20 mm zapewnia przepływ 8-12 l/min (wystarczający dla 1-2 punktów poboru)
• Podłączenia urządzeń sanitarnych: Pralki, zmywarki, WC z funkcją higieny intymnej, bidety, podgrzewacze przepływowe, bojlery, baterie termostatyczne
• Instalacje centralnego ogrzewania: Grzejniki c.o. o mocy do 1500 W (temperatura zasilania +70°C, powrotu +55°C, przepływ ≈ 1,5 l/min), zawory termostatyczne, rozdzielacze piętrowe
• Instalacje chłodnicze i klimatyzacyjne: Systemy free-cooling, facoiling (woda lodowa +7/+12°C), pompy ciepła (dolne źródło), klimatyzatory wodne
• Instalacje sprężonego powietrza: Linie pneumatyczne warsztatów, stacji obsługi pojazdów, zakładów przemysłowych (ciśnienie do 10 bar, średnica 20 mm = Ø wewn. ~15 mm, przepływ 80-120 Nl/min)
• Instalacje przemysłowe: Linie technologiczne przemysłu spożywczego (CIP – cleaning in place), systemy chłodzenia procesów produkcyjnych, podłączenia pomp, zaworów, filtrów
• Instalacje nawadniające i ogrodowe: Systemy podlewania, kroplowe, zraszacze, podłączenia zaworów elektromagnetycznych, rozdzielaczy sektorowych (przepływ 15-30 l/min)
• Instalacje podtynkowe: Baterie podtynkowe (umywalka, wanna, prysznic) – konstrukcja nyplowa oszczędza przestrzeni w bruzdach ściennych (grubość ściany ≥ 10 cm wystarczająca)

Instrukcja montażu – zgrzewanie polifuzyjne

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 20 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker wodoodporny, alkohol izopropylowy (99%), miarka lub suwmiarka, kątownica (sprawdzenie kąta 90°), rękawice robocze.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ± 5°C. Czas nagrzewania zgrzewarki: ok. 10-15 minut. Sprawdź gotowość wskaźnikiem LED (zielony = gotowy).
3. Przycięcie rury PP-R Ø 20 mm: Tnij prostopadle do osi – skos > 3° powoduje nieszczelność (spadek powierzchni kontaktu o 15-25%). Usuń zadziory gratownikiem lub fazownikiem (fazowanie 0,5-1 mm).
4. Oznaczenie głębokości wsunięcia: Dla średnicy 20 mm głębokość zgrzewu wynosi 16 mm. Zaznacz linię markerem na rurze – kontrola prawidłowej głębokości po zgrzewie.
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i kielich kolanka nyplowego alkoholem izopropylowym (99%) lub specjalnym środkiem czyszczącym PP-R. Zanieczyszczenia (kurz, olej, wilgoć) osłabiają fuzję o 30-50%.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 16 mm i orientację kąta 90° (kierunek nypla). Zaznacz pozycję montażową markerem – po zgrzewie nie ma możliwości korekty kąta.
7. Nagrzewanie elementów: Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 16 mm, jednocześnie nasuń kielich kolanka nyplowego na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla średnicy 20 mm: 5 sekund. Nie przekraczaj czasu – przegrzanie (> 7 s) zawęża światło wewnętrzne o 10-20%, niedogrzanie (< 4 s) daje nieszczelny zgrzew.
8. Montaż (złączenie): Po 5 s zdejmij oba elementy jednocześnie. Natychmiast (≤ 4 s) wsuń rurę w kielich kolanka do głębokości 16 mm – ruch prosty, osiowy, bez obrotu. Przytrzymaj 10-15 sekund, utrzymując kąt 90° i kierunek nypla zgodnie z oznaczeniem. Wokół złącza pojawi się równomierny kołnierz (szerokość 0,5-1,5 mm) – dowód prawidłowej fuzji.
9. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 3 minuty (+20°C), 5 minut (< +10°C). Nie obciążaj mechanicznie (zginanie, skręcanie) w trakcie chłodzenia – ryzyko mikropęknięć.
10. Kontrola jakości zgrzewu: Sprawdź równomierność kołnierza (360°), osiowość rury (tolerancja < 2 mm/m), kąt 90° ±2°, kierunek nypla. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h (wykrycie nieszczelności).

*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
