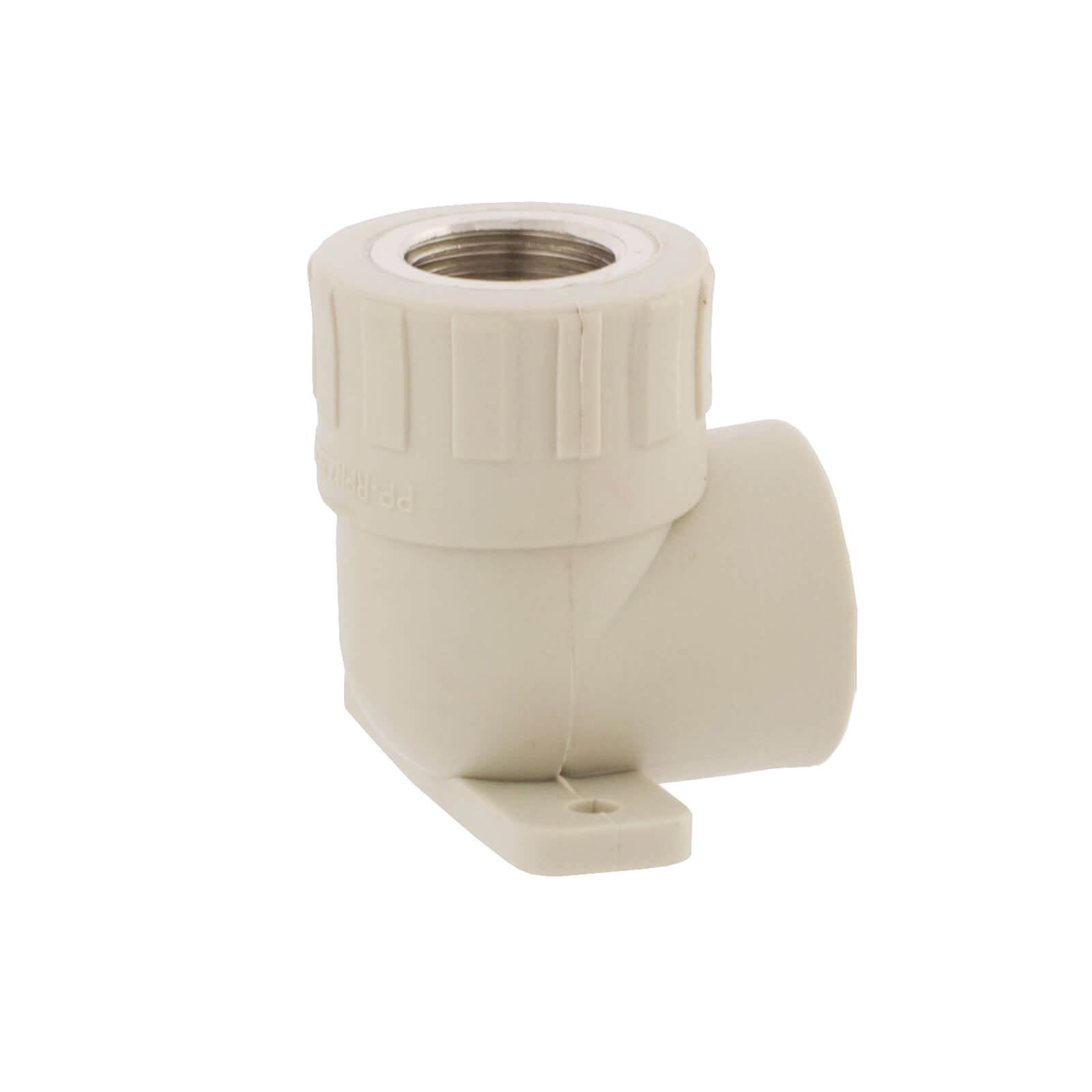

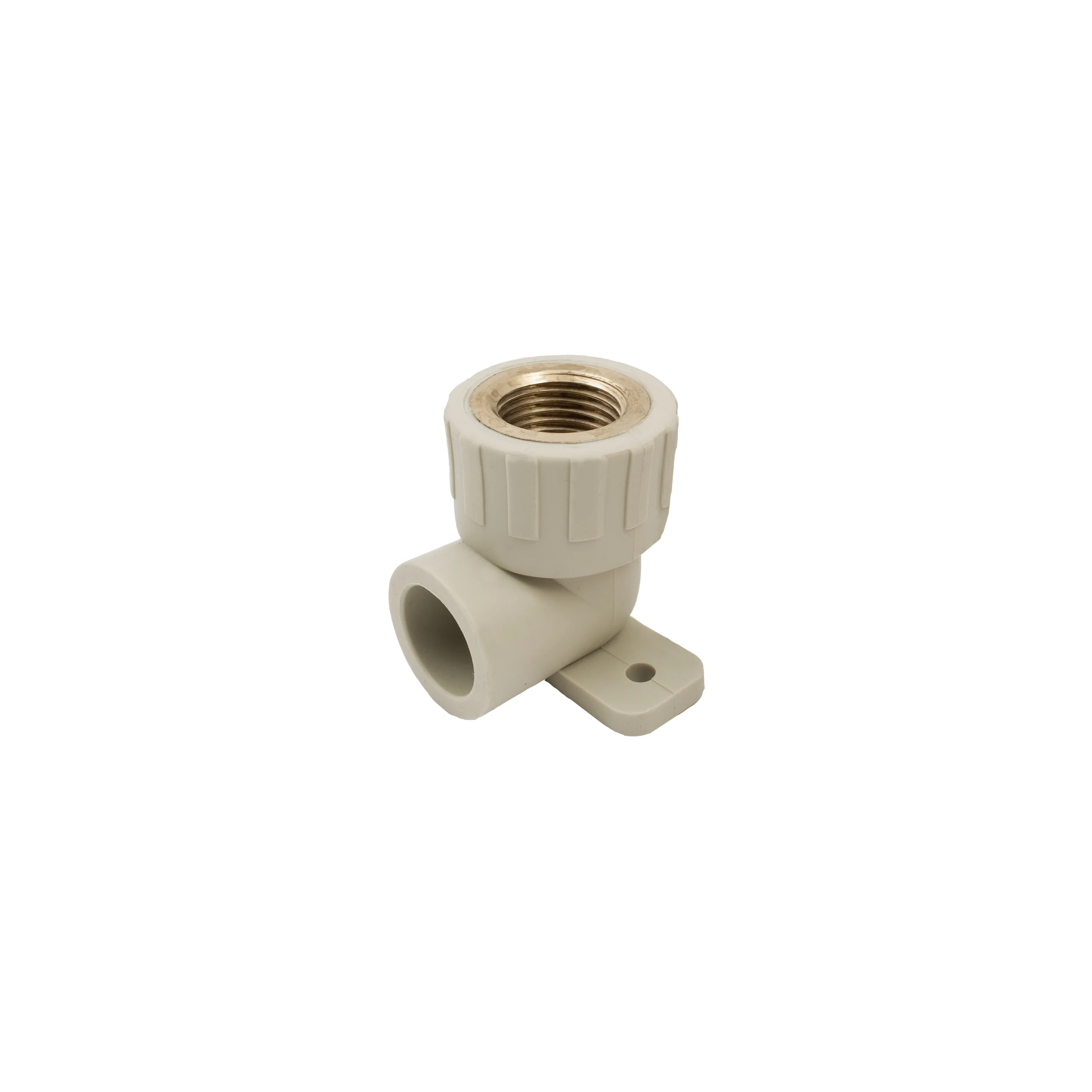

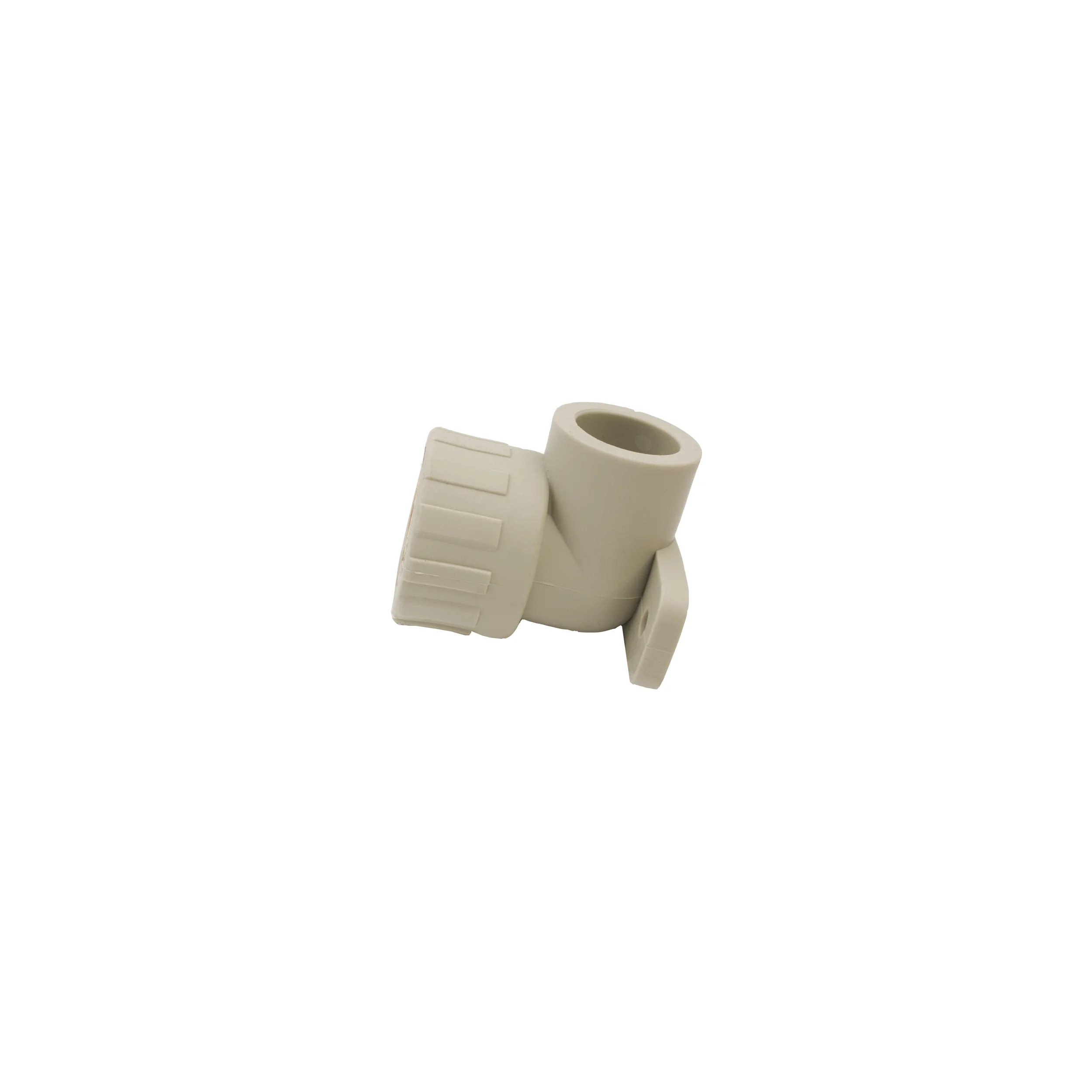

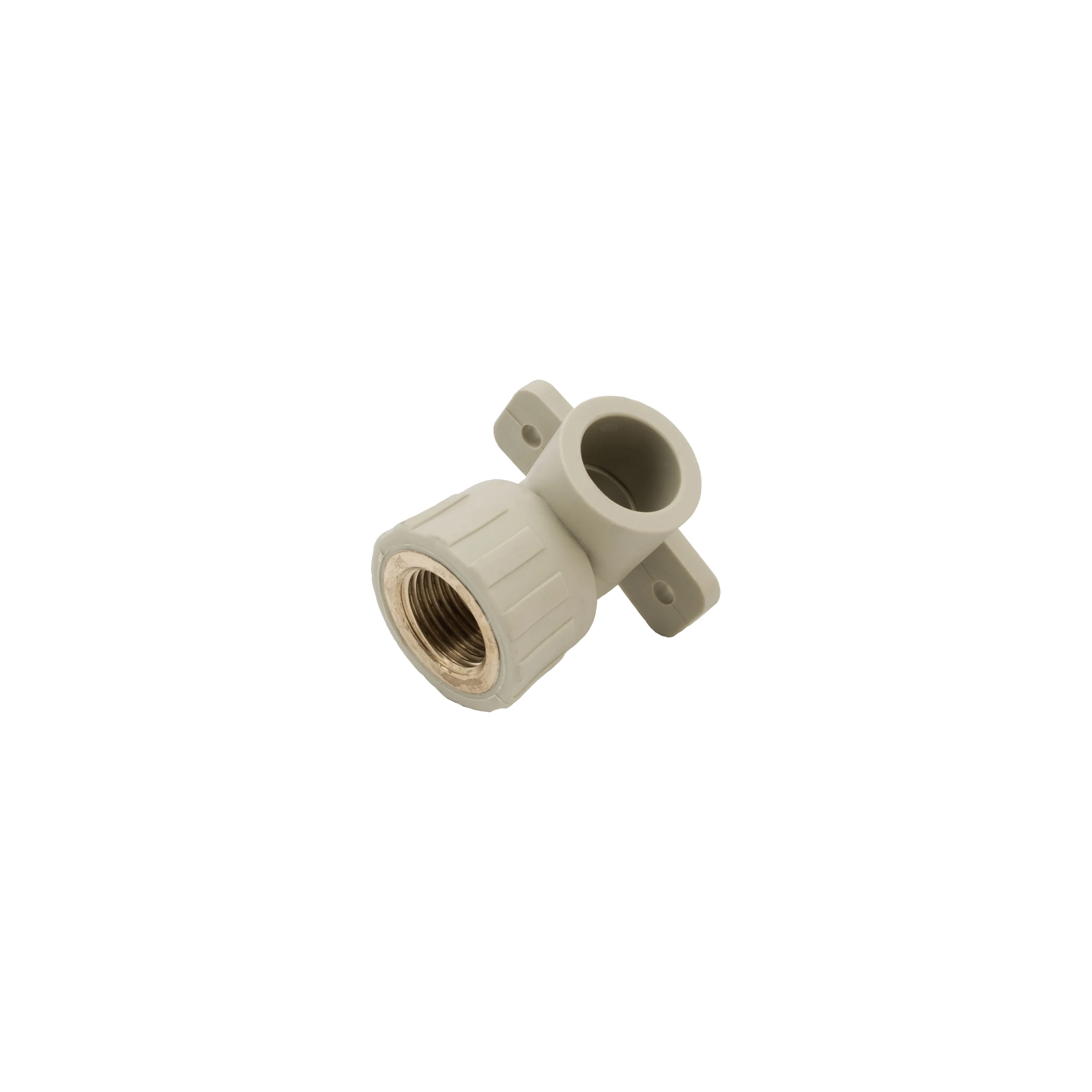

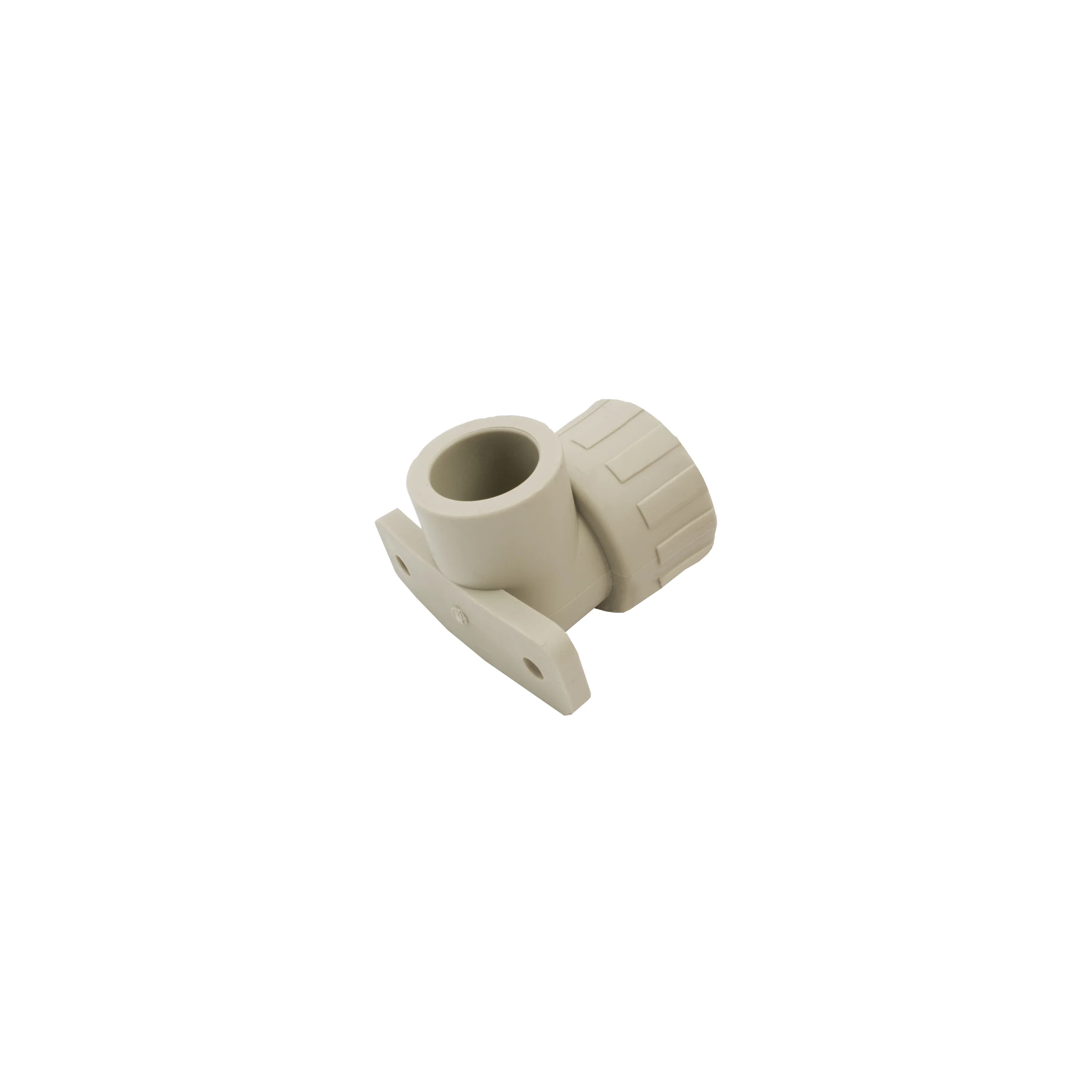

IDMAR Kolano PP-R 20x1/2" z uchwytem gwint wewnętrzny
Wystaw opinię o produkcie
Kod produktu: PPRZKUGW020X1/2.1011
Kolanko PP‑R z Uchwytem 90° DN20×1/2" GW – Montaż Naścienny | IDMAR
Kolanko PP‑R z uchwytem 90° DN20×1/2" GW (kod PPRZKUGW020X1/2.1011) to kompaktowa kształtka łącząca rurę PP‑R DN20 (20 mm) z armaturą gwintową 1/2" z możliwością mocowania do ściany przez zintegrowany uchwyt (otwór Ø 6‑8 mm). Z jednej strony kielich do zgrzewania (270 °C, 5 s, głębokość 16 mm), z drugiej mosiężna wkładka ISO 228‑1 (stop CW617N) oraz wzmocniony uchwyt montażowy. Ciśnienie robocze 10 bar @ +60 °C, 6 bar @ +80 °C, przepustowość 18‑25 l/min – idealna do baterii umywalkowych, prysznicowych (rozstaw 150 mm ±5 mm), zaworów grzejnikowych (1,0‑1,8 kW), filtrów podumywalkowych. Uchwyt eliminuje obciążenia mechaniczne na zgrzewie, zwiększa trwałość o 25‑35%, umożliwia precyzyjne ustawienie poziomu ±2 mm. Współczynnik λ = 0,24 W/(m·K), żywotność ≥ 50 lat, odporność na korozję i chemikalia. Norma PN‑EN ISO 15874‑3:2013, certyfikat PZH. Moment dokręcania gwintu 20‑25 Nm (taśma Teflon 6‑8 okrążeń). Rozstaw uchwytu d = 15,2 mm (wg tabeli). Zastosowania: instalacje c.w.u./c.z. w domach jednorodzinnych i mieszkaniach, podłączenia baterii/zaworów, modernizacja instalacji (wymiana bez skuwania płytek), kampery/jachty (odporność na wibracje, lekka konstrukcja 25 g). Kompatybilność z rurami Wavin, FV-Plast, Vesbo, KAN-therm. Zobacz pełną ofertę kształtek PP‑R. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa
Opis
IDMAR Kolanko PP‑R z uchwytem 90° DN20×1/2" GW – montaż naścienny
Kompaktowa kształtka montażowa PP‑R z uchwytem mocującym do ściany/szachtu | Rozmiar DN20 (20 mm) × gwint 1/2" GW (DN15) | Kąt 90° | Zintegrowany uchwyt montażowy Ø 6‑8 mm | Ciśnienie robocze 10 bar @ +60°C, 6 bar @ +80°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓
Czym jest kolanko PP‑R z uchwytem 90° DN20×1/2" GW?
Kolanko PP‑R z uchwytem 90° DN20×1/2" GW (kod produktu PPRZKUGW020X1/2.1011) to uniwersalna kształtka montażowa produkcji IDMAR, łącząca trzy funkcje w jednym elemencie: (1) przejście z rury PP‑R DN20 na gwint 1/2", (2) zmianę kierunku o 90°, (3) trwałe mocowanie do ściany/szachtu dzięki zintegrowanemu uchwytowi z otworem montażowym Ø 6‑8 mm (śruba/kołek). Produkt wykonany jest z polipropylenu typu 3 (PP‑R random copolymer) oraz mosiężnej wkładki gwintowej ze stopu CW617N (58 % Cu, 39 % Zn, 3 % Pb), odpornej na dezynkifikację i korozję.
Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego (Ø wewnętrzne 19,2 mm, głębokość wtopienia 16 mm, czas zgrzewania 5 s przy temperaturze 270 °C ± 5 °C), z drugiej strony mosiężną wkładkę z gwintem wewnętrznym cylindrycznym 1/2" (DN15) zgodnym z ISO 228‑1 oraz wzmocniony uchwyt montażowy PP‑R z rowkiem pod śrubę/kołek Ø 6‑8 mm. Uchwyt montażowy stanowi integralną część korpusu (odlewany w jednej operacji technologicznej), co zapewnia wytrzymałość mechaniczną porównywalną z korpusem głównym (moduł Younga ≈ 900 MPa, wytrzymałość na rozciąganie ≥ 25 MPa).
Kluczowe zalety uchwytu montażowego: (1) Eliminacja obciążeń mechanicznych na zgrzewie – waga armatury (baterie 250‑600 g, zawory 100‑300 g), momenty skręcające (dokręcanie/odkręcanie armatury), wibracje hydrauliczne przenoszone są na uchwyt + śrubę + ścianę, co zwiększa trwałość połączenia zgrzewanego o 25‑35% i eliminuje ryzyko mikropęknięć po latach eksploatacji. (2) Precyzyjne ustawienie poziomu i osiowania armatury – dzięki mocowaniu do ściany możliwe jest skorygowanie niewielkich odchyłek rurociągu (±3‑5 mm) i uzyskanie idealnego poziomu baterii/zaworu (tolerancja ±2 mm) wymaganego przez normy montażowe. (3) Ułatwienie montażu podtynkowego – uchwyt pozwala na tymczasowe zamocowanie kształtki przed zamurowaniem, co ułatwia kontrolę rozstawu (150 mm ±5 mm dla baterii umywalkowych/prysznicowych), głębokości osadzenia (50‑60 mm od lica płytki do osi gwintu) i osiowania pionowego/poziomego.
Średnica DN20 (20 mm) jest najbardziej popularnym standardem w instalacjach c.w.u. i c.z. w obiektach mieszkalnych (domy jednorodzinne, mieszkania) – podejścia do baterii umywalkowych, prysznicowych, podłączenia zaworów grzejnikowych osiowych i kątowych (moc 1,0‑1,8 kW), filtry podumywalkowe. Gwint 1/2" (DN15) jest najczęstszym standardem w armaturze łazienkowej (≈ 90 % baterii umywalkowych, ≈ 80 % prysznicowych, ≈ 95 % zaworów grzejnikowych). Przepustowość nominalna wynosi 18‑25 l/min (przy prędkości v ≈ 1,5 m/s, spadek ciśnienia Δp ≈ 0,25‑0,35 bar/m), co zapewnia komfort dla 1‑2 punktów poboru (umywalka, prysznic). Ciśnienie robocze wynosi 10 bar @ +60 °C oraz 6 bar @ +80 °C, żywotność projektowa ≥ 50 lat.
Parametry techniczne i wymiary
| Kod produktu: | PPRZKUGW020X1/2.1011 |
| Marka: | IDMAR |
| Typ: | Kolanko 90° z uchwytem + gwint GW |
| Rozmiar nominalny (rura): | DN20 (20 mm) |
| Przyłącze gwintowe: | 1/2" GW (DN15), ISO 228‑1 |
| Kąt załamania: | 90° ± 2° |
| Wymiar d : | 19,1 mm |
| Wymiar Z : | 17 mm |
| Wymiar L : | 48,1 mm |
| Wymiar G : | 1/2" |
| Otwór montażowy uchwytu: | Ø 6‑8 mm (śruba/kołek) |
| Masa: | ≈ 25 g |
| Materiał korpusu: | PP‑R typ 3 (random copolymer) |
| Wkładka gwintowa: | Mosiądz CW617N (58% Cu, 39% Zn, 3% Pb) |
| Temperatura zgrzewania: | 270 °C ± 5 °C |
| Czas nagrzewania (DN20): | 5 sekund |
| Czas łączenia: | ≤ 4 sekund |
| Czas chłodzenia: | ≥ 3 minuty |
| Ciśnienie robocze @ +60 °C: | 10 bar (1,0 MPa) |
| Ciśnienie robocze @ +80 °C: | 6 bar (0,6 MPa) |
| Temperatura pracy (ciągła): | +1 °C – +80 °C |
| Współczynnik przewodności λ: | 0,24 W/(m·K) |
| Przepustowość nominalna: | 18‑25 l/min (v ≈ 1,5 m/s) |
| Moment dokręcania gwintu: | 20‑25 Nm (max 30 Nm) |
| Norma: | PN‑EN ISO 15874‑3:2013 |
| Certyfikat: | PZH (woda pitna) |
| Gwarancja: | 2 lata |
| Żywotność projektowa: | ≥ 50 lat (+60 °C/10 bar) |
Rysunek techniczny kolanka PP‑R z uchwytem 90° DN20×1/2" GW – widok z kielichem zgrzewalnym, wkładką gwintową i uchwytem montażowym
Zastosowania kolanka PP‑R z uchwytem 90° DN20×1/2" GW
• Podłączenia baterii umywalkowych: Standardowy rozstaw 150 mm ±5 mm – uchwyt montażowy zapewnia precyzyjne ustawienie poziomu (tolerancja ±2 mm) wymagane przez baterie dwuotworowe (Grohe, Hansgrohe, Kludi, Ferro). Przepustowość 18‑25 l/min wystarczająca dla 1 umywalki + dodatkowy punkt (bidet, pralka).
• Baterie prysznicowe naścienne: Rozstaw 150 mm ±5 mm (norma DIN EN 1717), głębokość osadzenia 50‑60 mm od lica płytki do osi gwintu. Uchwyt pozwala na korekcję odchyłek rurociągu (±3‑5 mm) przed zamurowaniem, eliminując konieczność poprawek po ułożeniu płytek.
• Zawory grzejnikowe osiowe i kątowe: Grzejniki panelowe i drabinkowe łazienkowe o mocy 1,0‑1,8 kW (temperatura zasilania +70 °C, przepływ 1,0‑1,5 l/min) – uchwyt eliminuje obciążenia mechaniczne na zgrzewie (waga zaworu 100‑300 g + momenty przy regulacji).
• Filtry podumywalkowe: Filtry mechaniczne, węglowe montowane na podejściach do baterii – uchwyt zapewnia stabilność przy wymianie wkładów filtracyjnych (siły docisku 15‑25 N).
• Instalacje podtynkowe: Moduły podtynkowe baterii wannowo‑prysznicowych, zestawy prysznicowe – uchwyt umożliwia tymczasowe zamocowanie przed zamurowaniem i kontrolę rozstawu/głębokości.
• Modernizacja instalacji: Zastąpienie starych kolan stalowych/mosiężnych bez skuwania płytek – uchwyt kompensuje niewielkie różnice w położeniu gwintów (±3‑5 mm), eliminuje korozję, żywotność ≥ 50 lat vs. 10‑20 lat dla stali.
• Kampery, jachty, kontenery: Podłączenia baterii w warunkach intensywnych wibracji – uchwyt mocowany do zabudowy (płyty OSB, sklejka) stabilizuje armaturę. Lekka konstrukcja (25 g vs. 200‑300 g dla mosiądzu).
• Instalacje technologiczne: Linie technologiczne przemysłu spożywczego (CIP), systemy chłodzenia, sprężone powietrze (do 10 bar) – uchwyt umożliwia precyzyjne mocowanie w trudnodostępnych miejscach (szachty, kanały instalacyjne).
Instrukcja montażu – zgrzewanie + montaż uchwytu + gwint
ETAP 1: Przygotowanie i wyznaczenie punktów montażowych
1. Pomiar rozstawu: Dla baterii umywalkowych/prysznicowych standardowy rozstaw wynosi 150 mm ±5 mm. Zmierz suwmiarką i zaznacz punkty na ścianie markerem.
2. Wyznaczenie głębokości: Odległość od lica przyszłej płytki do osi gwintu 50‑60 mm. Uwzględnij grubość tynku, kleju, płytki (razem ≈ 23‑35 mm).
3. Wiercenie otworów: Wywierć otwory Ø 6 mm (kołek uniwersalny) lub Ø 8 mm (kołek rozporowy) na głębokość 40‑50 mm (beton/cegła) lub 30‑35 mm (G‑K). Wsuń kołki.
ETAP 2: Zgrzewanie polifuzyjne
1. Rozgrzanie zgrzewarki: 270 °C ± 5 °C, odczekaj 10‑15 minut.
2. Przycięcie rury: Tnij prostopadie, usuń zadziory, zaznacz głębokość 16 mm.
3. Czyszczenie: Przetrzyj alkoholem izopropylowym.
4. Nagrzewanie: 5 sekund dla DN20.
5. Łączenie: ≤ 4 s wsuń do głębokości 16 mm, bez obrotu. Przytrzymaj 10‑15 s.
6. Chłodzenie: ≥ 3 minuty bez ruchu.
ETAP 3: Montaż uchwytu
1. Pozycjonowanie: Przyłóż kolanko do ściany, dopasuj otwór uchwytu do kołka. Sprawdź poziom (±2°) i rozstaw (150 mm ±5 mm).
2. Wkręcenie śruby: Śruba Ø 5‑6 mm, moment 5‑8 Nm (ręcznie, śrubokręt – nie wiertarko‑wkrętarka).
3. Kontrola: Sprawdź stabilność (brak luzu), poziom ±2°, rozstaw 150 mm ±5 mm.
ETAP 4: Montaż gwintu 1/2"
1. Taśma teflonowa: 6‑8 okrążeń na gwint zewnętrzny armatury.
2. Wkręcanie: Dokręć moment 20‑25 Nm. Nie przekraczaj 30 Nm.
3. Orientacja: Dla baterii wyloty w dół pod kątem 20‑30°.
4. Próba: Po 1 h test ciśnieniowy 10 bar × 1 h.
UWAGA – najczęstsze błędy montażu:
• Zbyt duży moment dokręcania śruby (> 10 Nm) – pęknięcie uchwytu PP‑R – dokręcaj ręcznie, 5‑8 Nm wystarcza
• Montaż uchwytu na gorąco (> +40 °C po zgrzewie) – odkształcenie korpusu – odczekaj minimum 3 minuty
• Nieprawidłowy rozstaw (≠ 150 mm ±5 mm) – bateria nie pasuje – zmierz suwmiarką przed wierceniem
• Zbyt mały moment gwintu (< 15 Nm) – przeciek – stosuj minimum 20‑25 Nm
• Brak kontroli poziomu – bateria/zawór skośny – używaj poziomnicy
• Montaż na podłożu niestabilnym (tynk gipsowy, G‑K bez wzmocnienia) – stosuj kotwy rozporowe lub wzmocnij płytą OSB 15‑18 mm
Najczęściej zadawane pytania (FAQ)
Jaka przepustowość DN20 i ile punktów poboru można podłączyć?
Rura PP‑R Ø 20 mm (Ø wewnętrzne ~19,2 mm) zapewnia przepływ nominalny 18‑25 l/min (prędkość v = 1,5 m/s). Liczba punktów poboru: 1‑2 jednoczesne punkty (umywalka 6‑8 l/min + prysznic 8‑12 l/min = 14‑20 l/min). Dla > 2 punktów zalecana średnica DN25 (30‑40 l/min).
Czy uchwyt wytrzymuje baterie o wadze 500‑600 g?
TAK. Uchwyt PP‑R kolanka DN20×1/2" GW wytrzymuje obciążenia statyczne do 1,5‑2 kg przy prawidłowym montażu (śruba Ø 5‑6 mm, kołek Ø 6‑8 mm, podłoże beton/cegła). Dla baterii 500‑600 g (Grohe BauEdge, Hansgrohe Logis) uchwyt jest wystarczający. Dla baterii termostatycznych (> 1 kg) zaleca się dodatkowe podparcie lub kolanko DN25 z wzmocnionym uchwytem.
Czy można demontować armaturę wielokrotnie?
TAK. Kolanko z uchwytem umożliwia 5‑10 cykli montaż–demontaż armatury bez uszkodzenia zgrzewu PP‑R. Uchwyt mocowany do ściany przejmuje momenty skręcające (20‑30 Nm), zgrzew pozostaje nieobciążony. Wkładka mosiężna wytrzymuje 5‑10 cykli przy momencie 20‑25 Nm.
Jaki typ kołka/śruby dla DN20 z uchwytem?
Beton/cegła pełna: kołek Ø 6 mm (fischer UX) + śruba Ø 5 mm × 50 mm, moment 5‑8 Nm. Cegła dziurawka: kołek Ø 8 mm (fischer Duopower) + śruba Ø 6 mm × 60 mm, moment 6‑10 Nm. G‑K: kotwa motylek Ø 8 mm + śruba Ø 5‑6 mm × 40 mm, moment 3‑5 Nm. OSB/sklejka: śruba samogwintująca Ø 5 mm × 35 mm, moment 5‑8 Nm.
Czy nadaje się do kampera/jachtu?
TAK. Kolanko PP‑R z uchwytem jest idealnym rozwiązaniem do instalacji mobilnych. Zalety: odporność na wibracje (uchwyt eliminuje obciążenia dynamiczne), lekka konstrukcja (25 g vs. 200‑300 g mosiądz), odporność na wilgoć/słoną wodę (PP‑R + mosiądz CW617N), kompaktowe wymiary (L ≈ 42 mm). Montaż: śruba ze stali nierdzewnej A4 (korozja morska) do płyt OSB/sklejki.
✓ Dlaczego instalatorzy i majsterkowicze wybierają nas?
- Wysyłka 24h – zamówienia do godz. 14:00 wysyłamy tego samego dnia (InPost, DPD, Poczta)
- Gwarancja 2 lata – pełna gwarancja producenta + opcja przedłużenia do 5 lat
- Fachowe doradztwo – tel. +48 798 768 768 (pon‑pt 8:00‑18:00), email sklep@oszczedneinstalacje.pl
- Rabaty progowe: 2% > 1500 PLN, 3% > 2000 PLN, 5% > 5000 PLN
- Kompleksowa oferta PP‑R: rury, kształtki, złączki, zawory, narzędzia Pełna oferta →
- Atesty i certyfikaty: PZH, ISO 9001:2015, PN‑EN ISO 15874‑3:2013
- Sprawdzona jakość – ponad 5000 zrealizowanych projektów w całej Polsce
*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
