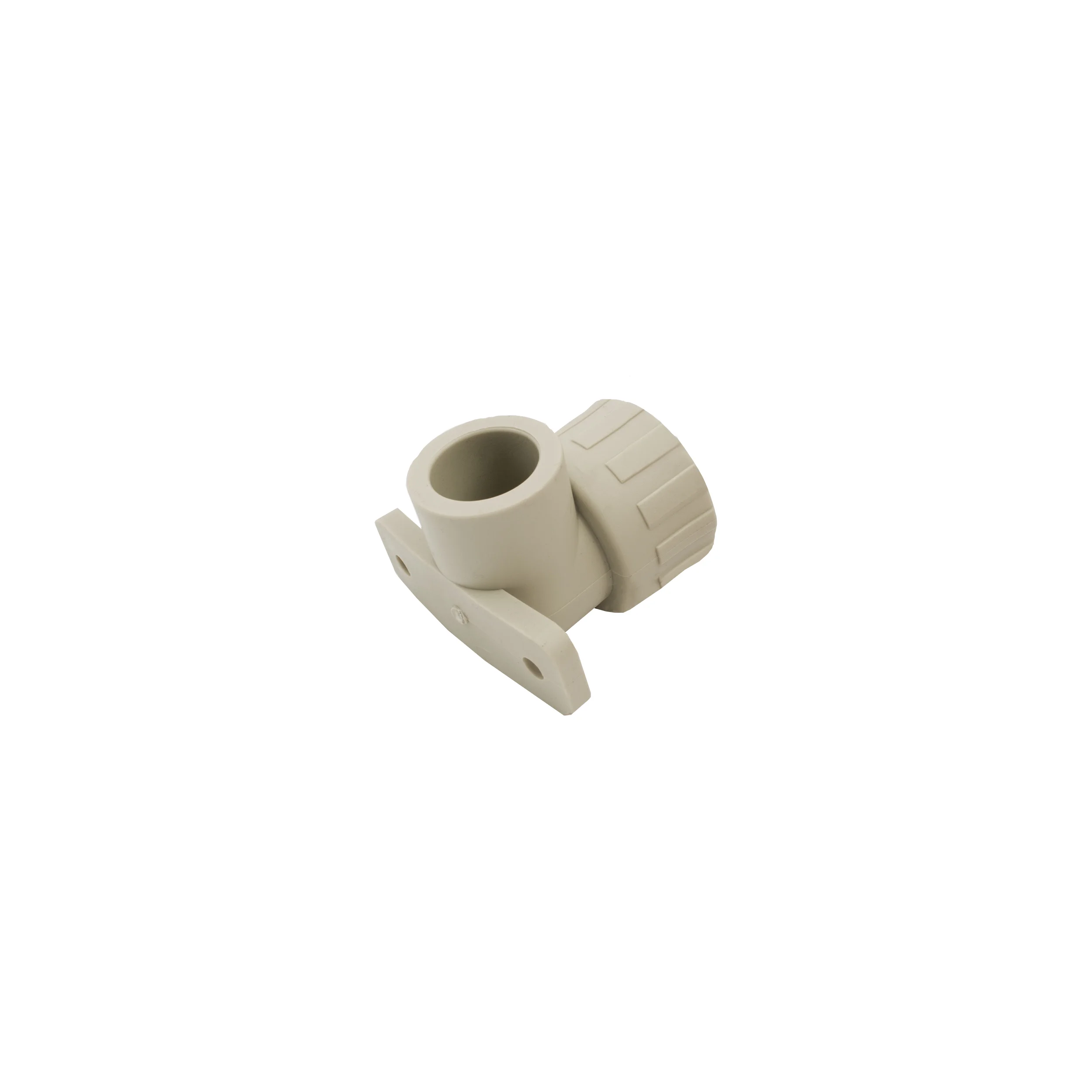

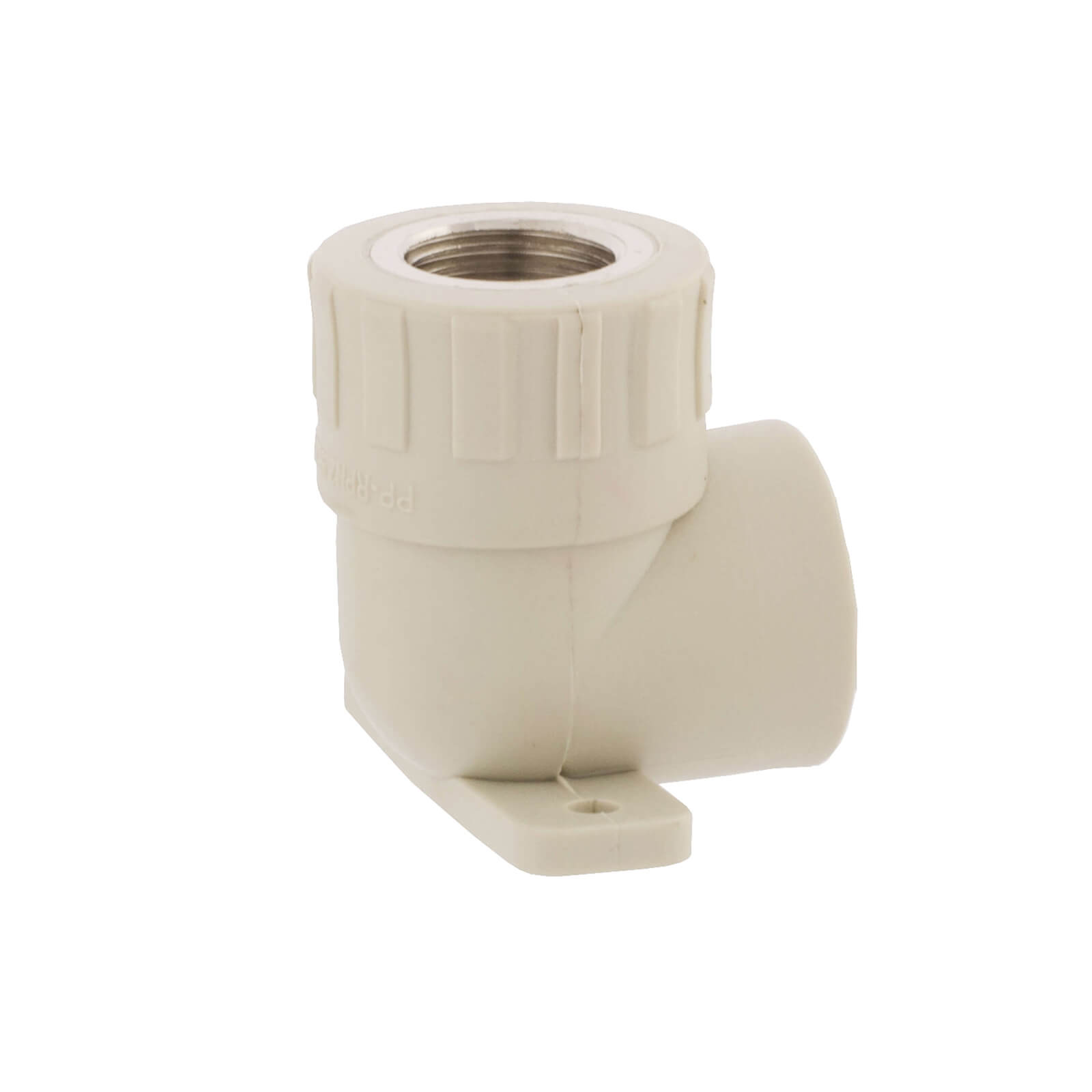

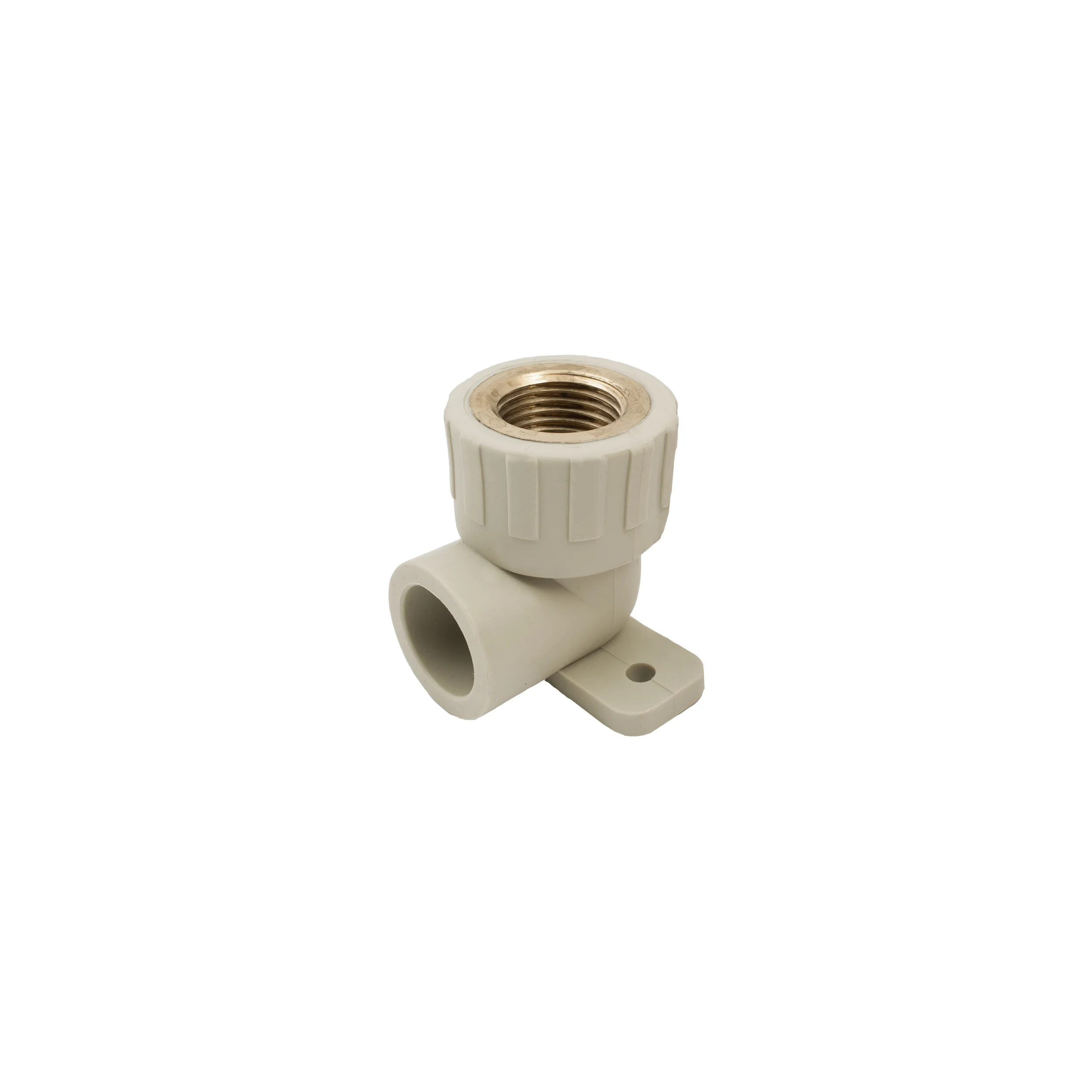

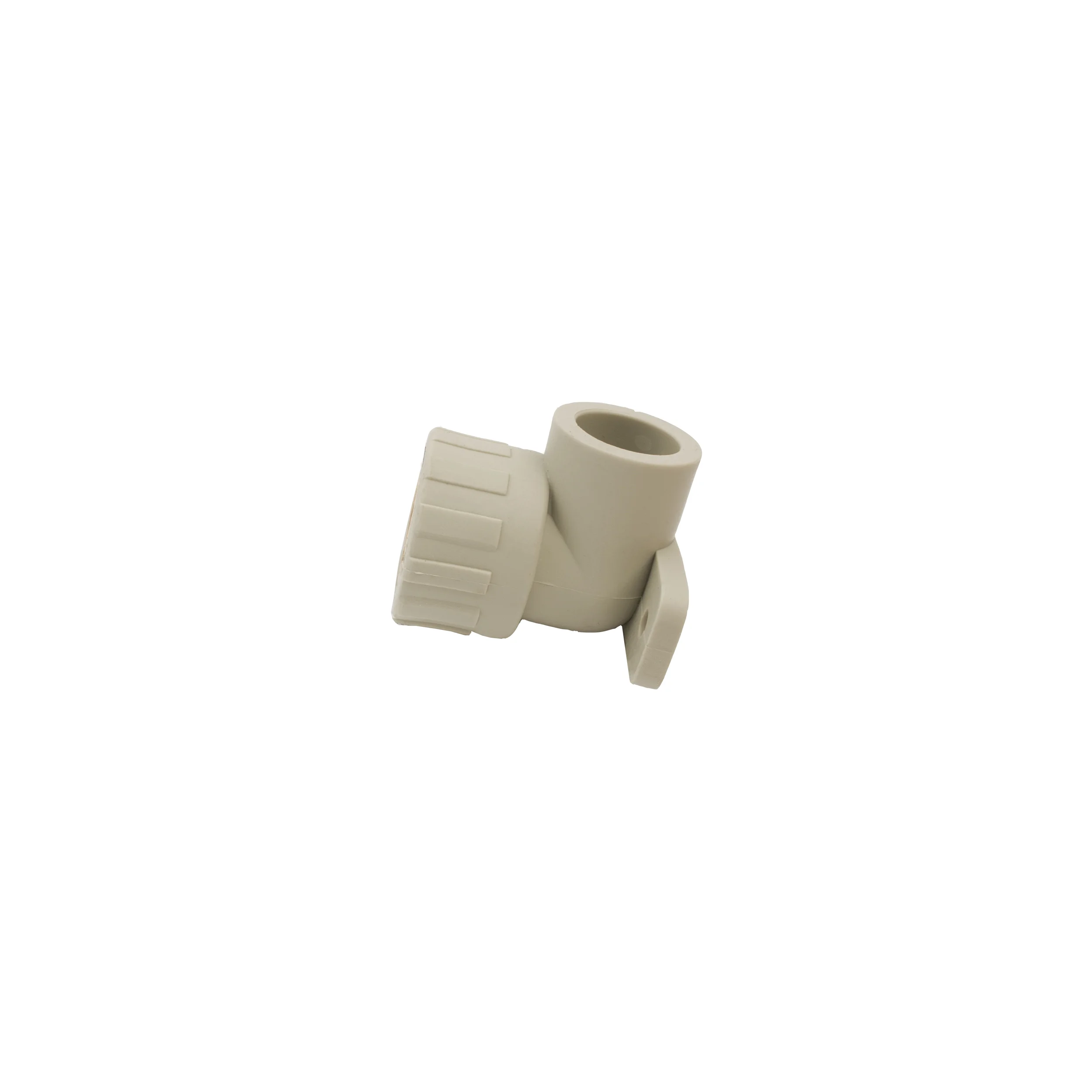

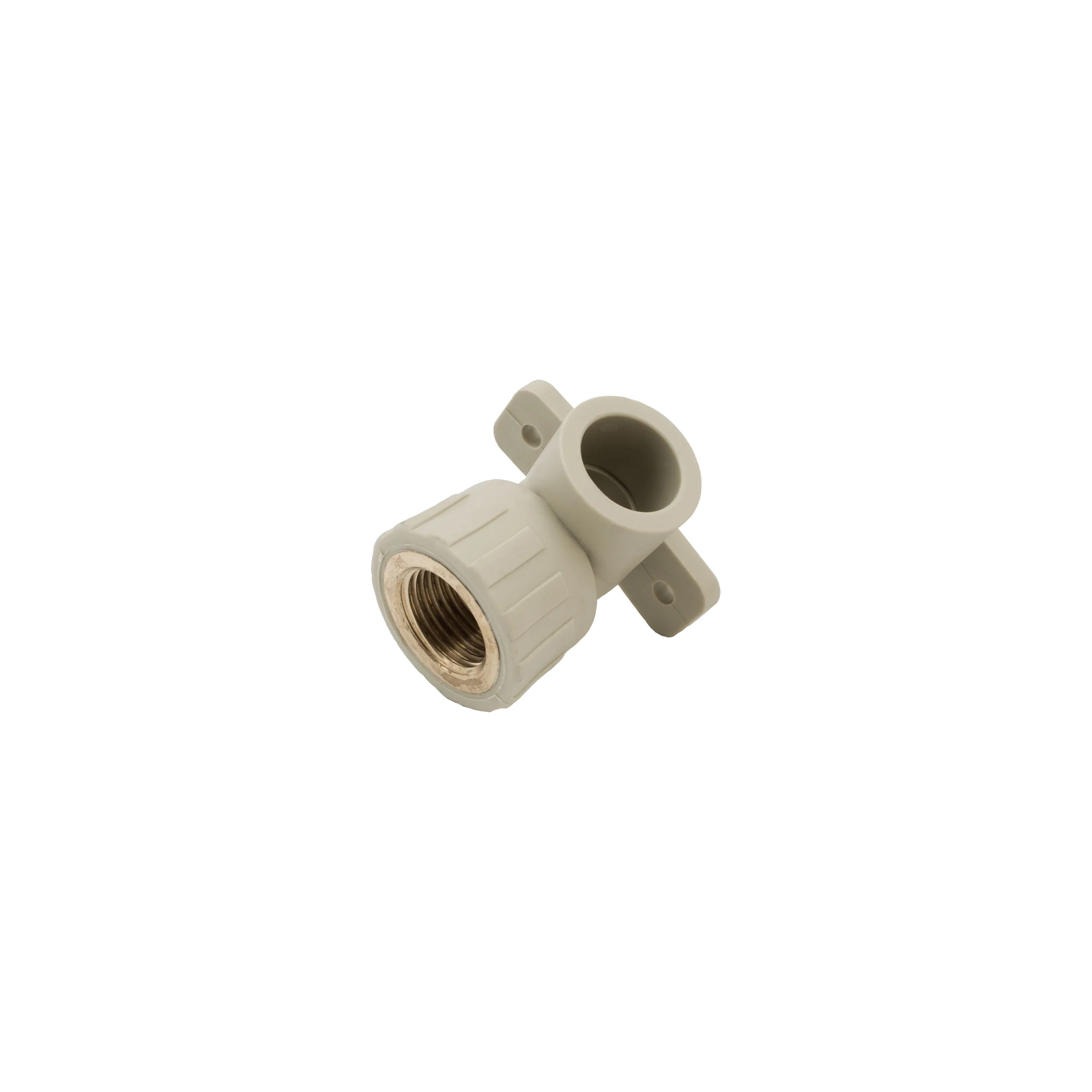

IDMAR Kolanko PP‑R z uchwytem 90° DN25×1/2" GW – montaż naścienny

Specjalistyczna kształtka montażowa PP‑R z uchwytem mocującym do ściany/szachtu | Rozmiar DN25 (25 mm) × gwint 1/2" GW (DN15) | Kąt 90° | Zintegrowany uchwyt montażowy Ø 6‑8 mm | Ciśnienie robocze 10 bar @ +60°C, 6 bar @ +80°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest kolanko PP‑R z uchwytem 90° DN25×1/2" GW?

Kolanko PP‑R z uchwytem 90° DN25×1/2" GW (kod produktu PPRZKUGW025X1/2.1011) to zaawansowana kształtka montażowa produkcji IDMAR, łącząca trzy funkcje w jednym elemencie: (1) przejście z rury PP‑R DN25 na gwint 1/2", (2) zmianę kierunku o 90°, (3) trwałe mocowanie do ściany/szachtu dzięki zintegrowanemu uchwytowi z otworem montażowym Ø 6‑8 mm (śruba/kołek). Produkt wykonany jest z polipropylenu typu 3 (PP‑R random copolymer) oraz mosiężnej wkładki gwintowej ze stopu CW617N (58 % Cu, 39 % Zn, 3 % Pb), odpornej na dezyn­kifi­kację i korozję.

Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego (Ø wewnętrzne 23,8 mm, głębokość wtopienia 18 mm, czas zgrzewania 7 s przy temperaturze 270 °C ± 5 °C), z drugiej strony mosiężną wkładkę z gwintem wewnętrznym cylindrycznym 1/2" (DN15) zgodnym z ISO 228‑1 oraz wzmocniony uchwyt montażowy PP‑R z rowkiem pod śrubę/kołek Ø 6‑8 mm. Uchwyt montażowy stanowi integralną część korpusu (odlewany w jednej operacji technologicznej), co zapewnia wytrzymałość mechaniczną porównywalną z korpusem głównym (moduł Younga ≈ 900 MPa, wytrzymałość na rozciąganie ≥ 25 MPa).

Kluczowe zalety uchwytu montażowego: (1) Eliminacja obciążeń mechanicznych na zgrzewie – waga armatury (baterie 300‑800 g, zawory 150‑400 g), momenty skręcające (dokręcanie/odkręcanie armatury), wibracje hydrauliczne przenoszone są na uchwyt + śrubę + ścianę, co zwiększa trwałość połączenia zgrzewanego o 25‑35% i eliminuje ryzyko mikropęknięć po latach eksploatacji. (2) Precyzyjne ustawienie poziomu i osiowania armatury – dzięki mocowaniu do ściany możliwe jest skorygowanie niewielkich odchyłek rurociągu (±3‑5 mm) i uzyskanie idealnego poziomu baterii/zaworu (tolerancja ±2 mm) wymaganego przez normy montażowe. (3) Ułatwienie montażu podtynkowego – uchwyt pozwala na tymczasowe zamocowanie kształtki przed zamurowaniem, co ułatwia kontrolę rozstawu (150 mm ±5 mm dla baterii umywalkowych/prysznicowych), głębokości osadzenia (50‑60 mm od lica płytki do osi gwintu) i osiowania pionowego/poziomego. (4) Możliwość demontażu armatury bez ryzyka uszkodzenia zgrzewu – przy serwisie/wymianie baterii/zaworu obciążenia mechaniczne nie działają na zgrzew PP‑R.

Średnica DN25 (25 mm) jest standardem w instalacjach c.w.u. i c.z. w obiektach mieszkalnych (domy jednorodzinne, mieszkania) – podejścia do baterii umywalkowych, prysznicowych, wannowych (w parach), podłączenia zaworów grzejnikowych osiowych i kątowych (moc 1,5‑2,5 kW). Gwint 1/2" (DN15) jest najczęstszym standardem w armaturze łazienkowej (≈ 80 % baterii umywalkowych, ≈ 70 % prysznicowych, ≈ 90 % zaworów grzejnikowych). Przepustowość nominalna wynosi 30‑40 l/min (przy prędkości v ≈ 1,5 m/s, spadek ciśnienia Δp ≈ 0,20‑0,30 bar/m), co zapewnia komfort dla 1‑2 punktów poboru (umywalka + prysznic). Ciśnienie robocze wynosi 10 bar @ +60 °C oraz 6 bar @ +80 °C, żywotność projektowa ≥ 50 lat.

Parametry techniczne i wymiary

Kod produktu:	PPRZKUGW025X1/2.1011
Marka:	IDMAR
Typ:	Kolanko 90° z uchwytem + gwint GW
Rozmiar nominalny (rura):	DN25 (25 mm)
Przyłącze gwintowe:	1/2" GW (DN15), ISO 228‑1
Kąt załamania:	90° ± 2°
Wymiar d :	23,8 mm
Wymiar Z:	19,1 mm
Wymiar L :	53,6 mm
Wymiar G :	1/2"
Otwór montażowy uchwytu:	Ø 6‑8 mm (śruba/kołek)
Masa:	≈ 35 g
Materiał korpusu:	PP‑R typ 3 (random copolymer)
Wkładka gwintowa:	Mosiądz CW617N (58% Cu, 39% Zn, 3% Pb)
Temperatura zgrzewania:	270 °C ± 5 °C
Czas nagrzewania (DN25):	7 sekund
Czas łączenia:	≤ 4 sekund
Czas chłodzenia:	≥ 3 minuty
Ciśnienie robocze @ +60 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1 °C – +80 °C
Współczynnik przewodności λ:	0,24 W/(m·K)
Przepustowość nominalna:	30‑40 l/min (v ≈ 1,5 m/s)
Moment dokręcania gwintu:	20‑25 Nm (max 30 Nm)
Norma:	PN‑EN ISO 15874‑3:2013
Certyfikat:	PZH (woda pitna)
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60 °C/10 bar)

Rysunek techniczny kolanka PP‑R z uchwytem 90° DN25×1/2" GW – widok z kielichem zgrzewalnym, wkładką gwintową i uchwytem montażowym

Zastosowania kolanka PP‑R z uchwytem 90° DN25×1/2" GW

• Podłączenia baterii umywalkowych: Standardowy rozstaw 150 mm ±5 mm (odległość między osiami gwintów zimnej i ciepłej wody) – uchwyt montażowy zapewnia precyzyjne ustawienie poziomu (tolerancja ±2 mm) wymagane przez baterie dwuotworowe (Grohe, Hansgrohe, Kludi, Ferro)
• Baterie prysznicowe naścienne: Rozstaw 150 mm ±5 mm (norma DIN EN 1717), głębokość osadzenia 50‑60 mm od lica płytki do osi gwintu – uchwyt pozwala na korekcję niewielkich odchyłek rurociągu (±3‑5 mm) przed zamurowaniem
• Zawory grzejnikowe osiowe i kątowe: Grzejniki panelowe i drabinkowe łazienkowe o mocy 1,5‑2,5 kW – uchwyt eliminuje obciążenia mechaniczne na zgrzewie (waga zaworu 150‑400 g + momenty skręcające przy regulacji)
• Instalacje podtynkowe (baterie wbudowane): Moduły podtynkowe baterii wannowo‑prysznicowych, termostatów (Grohe Rapido, Hansgrohe iBox) – uchwyt umożliwia tymczasowe zamocowanie przed zamurowaniem i kontrolę rozstawu/głębokości
• Zestawy prysznicowe podtynkowe: Systemy natryskowe tropikalne (deszczownice Ø 200‑300 mm), panele prysznicowe – podłączenia do wyjść zimnej/ciepłej wody w module podtynkowym
• Filtry podumywalkowe: Filtry mechaniczne, węglowe, mineralizujące montowane na podejściach do baterii – uchwyt zapewnia stabilność przy wymianie wkładów filtracyjnych (siły docisku 20‑30 N)
• Modernizacja instalacji (wymiana kolan stalowych): Zastąpienie starych kolan stalowych/mosiężnych bez skuwania płytek – uchwyt kompensuje niewielkie różnice w położeniu gwintów (±3‑5 mm), eliminuje korozję, żywotność ≥ 50 lat
• Instalacje w kamperach, jachtach: Podłączenia baterii umywalkowych/prysznicowych w warunkach intensywnych wibracji i przemieszczeń – uchwyt mocowany do ściany/zabudowy stabilizuje armaturę
• Łazienki prefabrykowane (moduły sanitarne): Instalacje w budynkach modułowych, kontenerach mieszkalnych, hotelach kontenerowych – uchwyt umożliwia montaż pre-instalacyjny i transport bez ryzyka uszkodzenia zgrzewów

Instrukcja montażu – zgrzewanie + montaż uchwytu + gwint

ETAP 1: Przygotowanie i wyznaczenie punktów montażowych
1. Pomiar rozstawu: Dla baterii umywalkowych/prysznicowych standardowy rozstaw wynosi 150 mm ±5 mm (odległość między osiami gwintów zimnej i ciepłej wody). Zmierz suwmiarką/miarką laserową i zaznacz punkty montażowe na ścianie markerem.
2. Wyznaczenie głębokości osadzenia: Odległość od lica przyszłej płytki do osi gwintu powinna wynosić 50‑60 mm (w zależności od rodzaju baterii – sprawdź instrukcję producenta). Uwzględnij grubość tynku (10‑15 mm), kleju (5‑8 mm), płytki (8‑12 mm), razem ≈ 23‑35 mm.
3. Wiercenie otworów pod kołki: Wywierć otwory Ø 6 mm (kołek uniwersalny) lub Ø 8 mm (kołek rozporowy) na głębokość 40‑50 mm (do betonu/cegły) lub 30‑35 mm (do płyt G‑K/płyt OSB z kotwą motylek). Wsuń kołki do oporu.

ETAP 2: Zgrzewanie polifuzyjne (kielich DN25)
1. Rozgrzanie zgrzewarki: Ustaw temperaturę 270 °C ± 5 °C, odczekaj 10‑15 minut.
2. Przycięcie rury PP‑R Ø 25 mm: Tnij prostopadle, usuń zadziory, zaznacz głębokość wtopienia 18 mm (wg tabeli: 17,0 mm – stosuj 18 mm dla bezpieczeństwa).
3. Czyszczenie: Przetrzyj rurę i kielich kolanka alkoholem izopropylowym.
4. Nagrzewanie: Wsuń rurę w tuleję zgrzewarki (dorn) do głębokości 18 mm, jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die). Czas nagrzewania dla DN25: 7 sekund.
5. Łączenie: Po 7 s zdejmij oba elementy, natychmiast (≤ 4 s) wsuń rurę w kielich do głębokości 18 mm – ruch prosty, bez obrotu. Przytrzymaj 10‑15 sekund.
6. Chłodzenie: Pozostaw ≥ 3 minuty bez ruchu.

ETAP 3: Montaż uchwytu do ściany
1. Pozycjonowanie kolanka: Przyłóż kolanko z uchwytem do ściany, dopasuj otwór montażowy uchwytu do wywierconego otworu z kołkiem. Sprawdź poziom (bateria/zawór powinien być poziomy ±2°) oraz rozstaw (150 mm ±5 mm dla pary kolan).
2. Wkręcenie śruby: Wkręć śrubę Ø 5‑6 mm (dla kołka Ø 6 mm) lub Ø 6‑8 mm (dla kołka Ø 8 mm) przez otwór w uchwycie do kołka w ścianie. Moment dokręcania śruby: 5‑8 Nm (ręcznie, śrubokręt krzyżakowy lub klucz imbusowy – nie używaj wiertarko‑wkrętarki z wysokim momentem, ryzyko pęknięcia uchwytu PP‑R).
3. Kontrola stabilności: Sprawdź, czy kolanko jest stabilnie zamocowane (brak luzu ±1 mm), poziom ±2°, rozstaw 150 mm ±5 mm. Przy konieczności skoryguj pozycję (poluzuj śrubę, dopasuj, dokręć ponownie).

ETAP 4: Montaż gwintu 1/2" GW
1. Nawinięcie taśmy teflonowej: Nawiń 6‑8 okrążeń taśmy PTFE na gwint zewnętrzny armatury zgodnie z kierunkiem wkręcania (prawostronne).
2. Wkręcanie armatury: Wkręć armaturę (bateria, zawór) ręcznie do oporu, następnie dokręć kluczem płaskim z momentem 20‑25 Nm. Nie przekraczaj 30 Nm (ryzyko spękania wkładki mosiężnej – gwint 1/2" ma mniejszą powierzchnię niż 3/4", mniejsza wytrzymałość na momenty skręcające).
3. Orientacja armatury: Dla baterii sprawdź, czy wyloty (nosy) są skierowane w dół pod kątem 20‑30° (ergonomia użytkowania), dla zaworów grzejnikowych – orientacja uchwytu zgodnie z projektem (góra/dół/bok).
4. Próba szczelności: Po 1 h wykonaj próbę ciśnieniową 10 bar × 1 h, sprawdź gwint wizualnie (brak wilgoci, kropel).

ETAP 5: Wykończenie (opcjonalne – przed zamurowaniem)
1. Zamurowanie/tynkowanie: Jeśli instalacja podtynkowa, osłoń gwinty armatury zaślepkami ochronnymi (np. zaślepki z PP, nakrętki plastikowe) przed zabrudzeniem tynkiem/gipsem.
2. Izolacja termiczna: W instalacjach c.w.u./c.o. zaizoluj rurociągi otuliną PE lub kauczukową (grubość ≥ 9 mm dla DN25, λ ≤ 0,035 W/(m·K)) przed zamurowaniem – ograniczenie strat ciepła o 70‑80 %.
3. Montaż płytek: Po wyschnięciu tynku/kleju zamontuj płytki ceramiczne, zachowując odległość 50‑60 mm od lica płytki do osi gwintu. Wywierć otwory pod rozetki maskujące (Ø 18‑25 mm) pilnikiem diamentowym.
4. Montaż końcowy armatury: Po ułożeniu płytek wkręć końcowo baterie/zawory (zdejmij zaślepki ochronne, nawiń świeżą taśmę Teflon, dokręć moment 20‑25 Nm), zamontuj rozetki maskujące.
