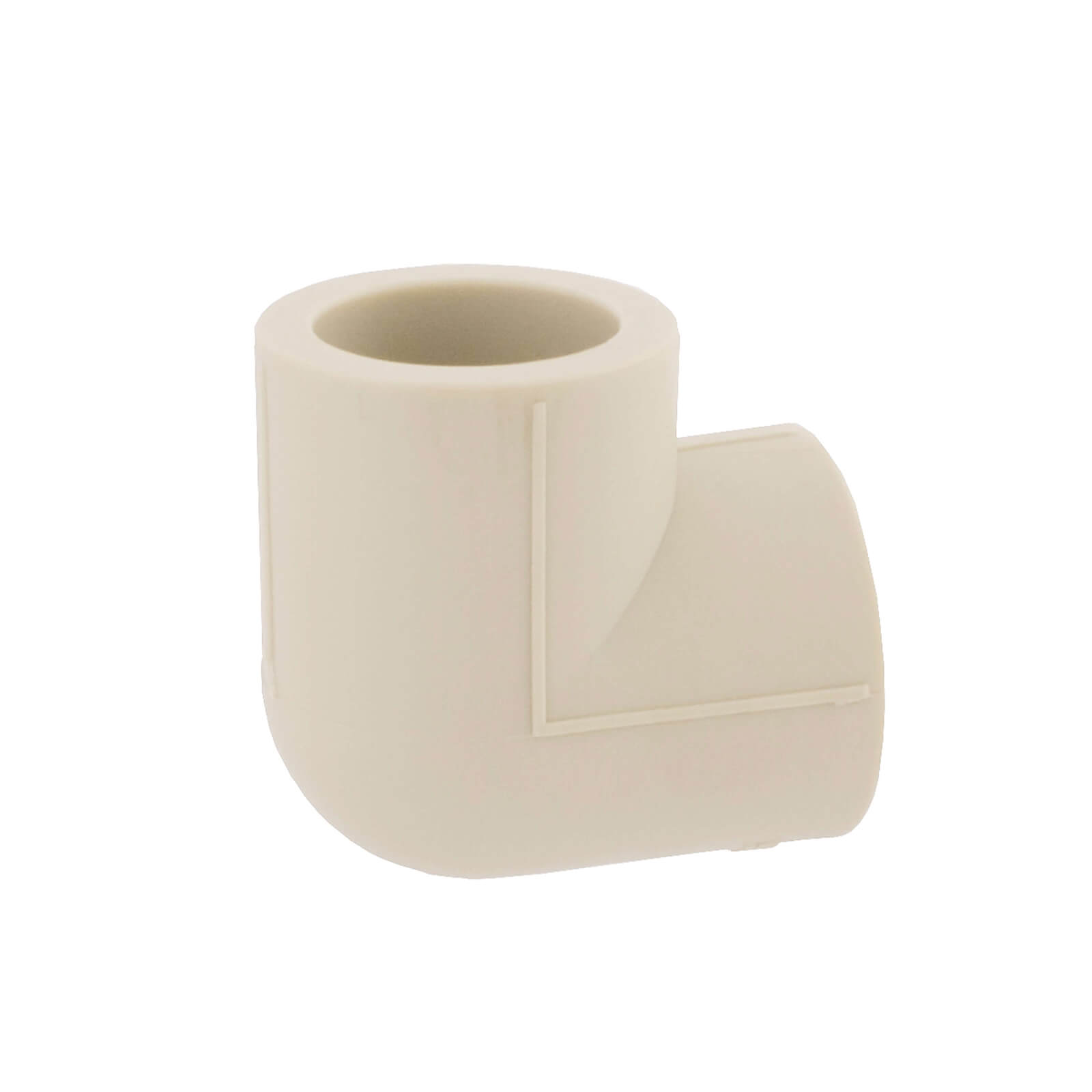

IDMAR Kolano PP-R 25 90°
Wystaw opinię o produkcie
Kod produktu: PPRZK025-90.1008

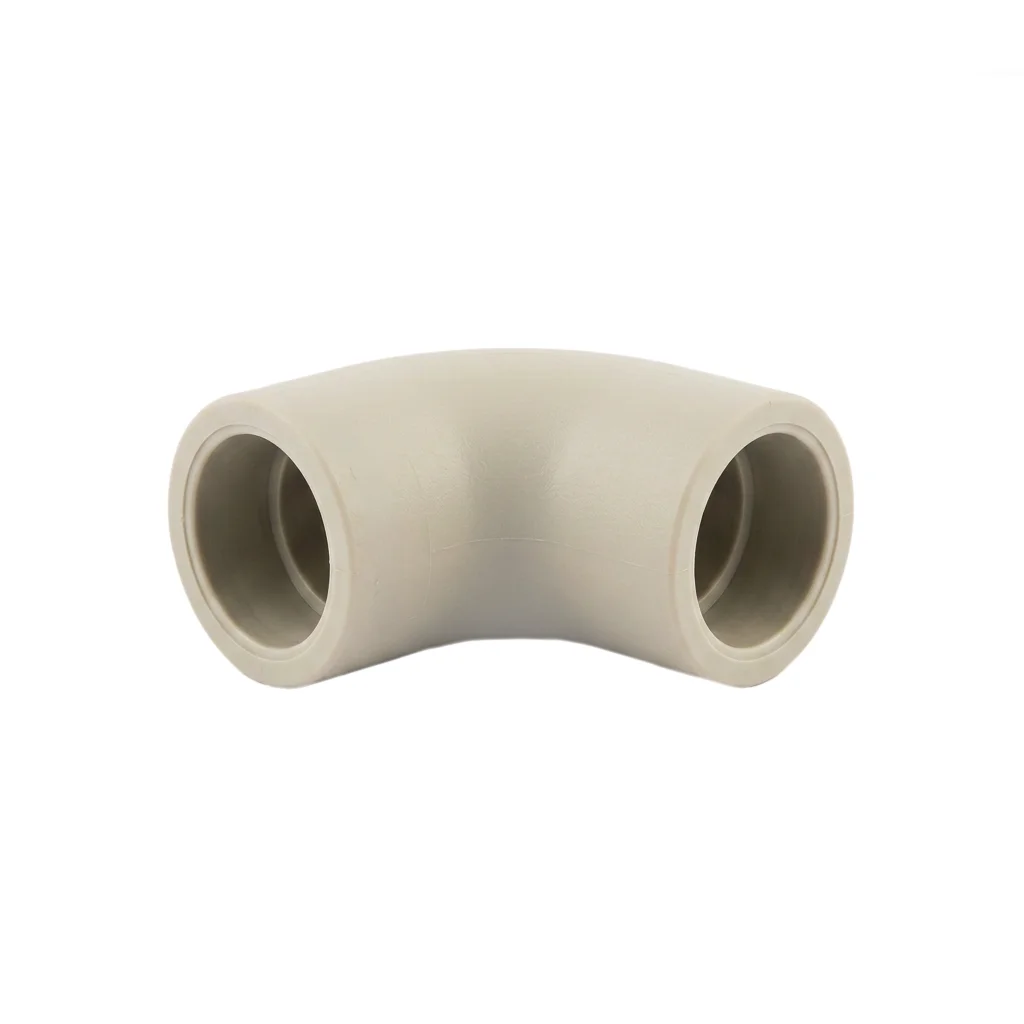

Kolanko PP-R 90° 25 mm – System Zgrzewany | IDMAR
Kolanko PP-R 90° 25 mm do montażu zgrzewanego w instalacjach zimnej i ciepłej wody użytkowej, centralnego ogrzewania oraz systemów chłodniczych. Umożliwia zmianę kierunku przepływu o 90° w podłączeniach grzejników, rozgałęzieniach instalacji c.w.u. (2-3 punkty czerpalne) oraz zasilaniu małych rozdzielacza ogrzewania podłogowego (2-4 pętle). Wykonane z polipropylenu typu 3 (PP-R), wytrzymałość ciśnieniowa 10 bar @ +60 °C i 6 bar @ +80 °C, żywotność powyżej 50 lat. Niski współczynnik przewodności cieplnej 0,24 W/(m·K) zapewnia izolację termiczną, ogranicza straty energii (≈ 3-5 W/m przy +60 °C) i tłumi drgania. Montaż przez zgrzewanie polifuzyjne w temperaturze 270 °C (czas zgrzewu 7 s, głębokość wsunięcia 17,5 mm). Odporne na korozję, chemikalia, osadzanie kamienia, lżejsze i tańsze od armatury metalowej. Zgodność z normą PN-EN ISO 15874-3:2013, certyfikat PZH. Idealne do instalacji c.w.u., c.o., systemów przemysłowych i nawadniania. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa
Opis
IDMAR Kolanko PP-R 90° 25 mm system zgrzewany - woda i centralne ogrzewanie
Profesjonalna kształtka PP-R do instalacji wody i CO | Rozmiar 25 mm | Kąt 90° | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN-EN ISO 15874-3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓
Czym jest kolanko PP-R 90° 25 mm (system zgrzewany)?
Kolanko PP-R 90° 25 mm to podstawowa kształtka instalacyjna służąca do zmiany kierunku rurociągu o kąt prosty (90 stopni) w instalacjach wykonanych z polipropylenu PP-R. Rozmiar 25 mm (średnica nominalna 25 mm, światło wewnętrzne 23,8 mm) jest standardem w instalacjach c.w.u. budynków jednorodzinnych i małych wielorodzinnych (3-4 mieszkania), podejściach do grzejników c.o., rozdzielaczach ogrzewania podłogowego (2-4 pętle) oraz instalacjach przemysłowych o średnim natężeniu przepływu (Q = 20-30 l/min). Kolano 90° to jeden z najczęściej stosowanych elementów w instalacjach sanitarnych – wykorzystywane jest wszędzie tam, gdzie wymagana jest zmiana kierunku rurociągu w miejscach ścian, słupów, stropów, czy przejść przez przegrody budowlane. Z obu stron kształtka posiada kielichy do zgrzewania polifuzyjnego – metody trwałej i szczelnej, polegającej na stopieniu materiału rury i kształtki w temperaturze 270°C, co tworzy monolit molekularny o żywotności przekraczającej 50 lat.
Kąt 90° jest standardem w instalacjach rozgałęzieniowych (system drzewo), połączeniach pionów wodociągowych z poziomami, podłączeniach grzejników c.o., zasilaniu punktów czerpalnych z magistrali oraz wszędzie tam, gdzie wymagana jest zmiana kierunku o kąt prosty. Średnica 25 mm zapewnia przepływ wystarczający dla 2-3 punktów czerpalnych jednocześnie (np. prysznic + umywalka lub kuchnia + łazienka) lub zasilania 2-4 pętli ogrzewania podłogowego (po 80-100 m każda, łączna moc 6-8 kW). Gładka powierzchnia wewnętrzna (chropowatość < 0,007 mm) uzyskana dzięki wysokiej jakości formom wtryskowym zapewnia minimalną oporność hydrauliczną – współczynnik szorstkości εabs = 0,007 mm (dla porównania: stal εabs = 0,05 mm, miedź εabs = 0,0015 mm) – co przekłada się na niższe straty ciśnienia i mniejszy pobór mocy pomp obiegowych.
Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź (λ = 380 W/(m·K)), co oznacza doskonałe właściwości termoizolacyjne – rurociągi PP-R 25 mm tracą tylko 3-5 W/m w instalacjach nieizolowanych (+60°C, temperatura otoczenia +20°C) w porównaniu z rurami miedzianymi (≈ 25-30 W/m). Odporność chemiczna obejmuje pH 2-12, wodę chlorowaną (≤ 0,5 mg/l Cl₂), kwasy organiczne i nieorganiczne, zasady, sole, alkohol oraz większość rozpuszczalników domowych. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.
Parametry techniczne i wymiary
| Kod produktu: | PPRZK025-90.1008 |
| Marka: | IDMAR |
| Typ: | Kolanko 90° jednokielichowe |
| Rozmiar nominalny: | 25 mm |
| Średnica zewnętrzna d: | 25 mm |
| Średnica wewnętrzna (światło): | 23,8 mm |
| Wymiar Z (głębokość kielicha): | 12,0 mm |
| Wymiar L (długość ramienia): | 21,3 mm |
| Kąt: | 90° |
| Materiał: | PP-R typ 3 (random copolymer) |
| Rodzaj połączenia: | Zgrzewane polifuzyjne (socket fusion) |
| Temperatura zgrzewania: | 270°C |
| Czas nagrzewania (25 mm): | 7 sekund |
| Głębokość zgrzewu (wstawienia rury): | 17,5 mm |
| Ciśnienie robocze PN @ +20°C: | 10 bar (1 MPa) |
| Ciśnienie robocze @ +60°C: | 10 bar (1 MPa) |
| Ciśnienie robocze @ +80°C: | 6 bar (0,6 MPa) |
| Temperatura pracy (ciągła): | +1°C – +80°C |
| Temperatura szczytowa: | +95°C (≤ 100 h/rok) |
| Współczynnik przewodności cieplnej λ: | 0,24 W/(m·K) |
| Współczynnik rozszerzalności liniowej: | ≈ 0,15 mm/(m·K) |
| Pozycja montażowa: | Dowolna |
| Norma: | PN-EN ISO 15874-3:2013 |
| Certyfikat: | PZH |
| Kolor: | Szary |
| Gwarancja: | 2 lata |
| Żywotność projektowa: | ≥ 50 lat (+60°C/10 bar) |
| Cena: | 0,95 PLN |

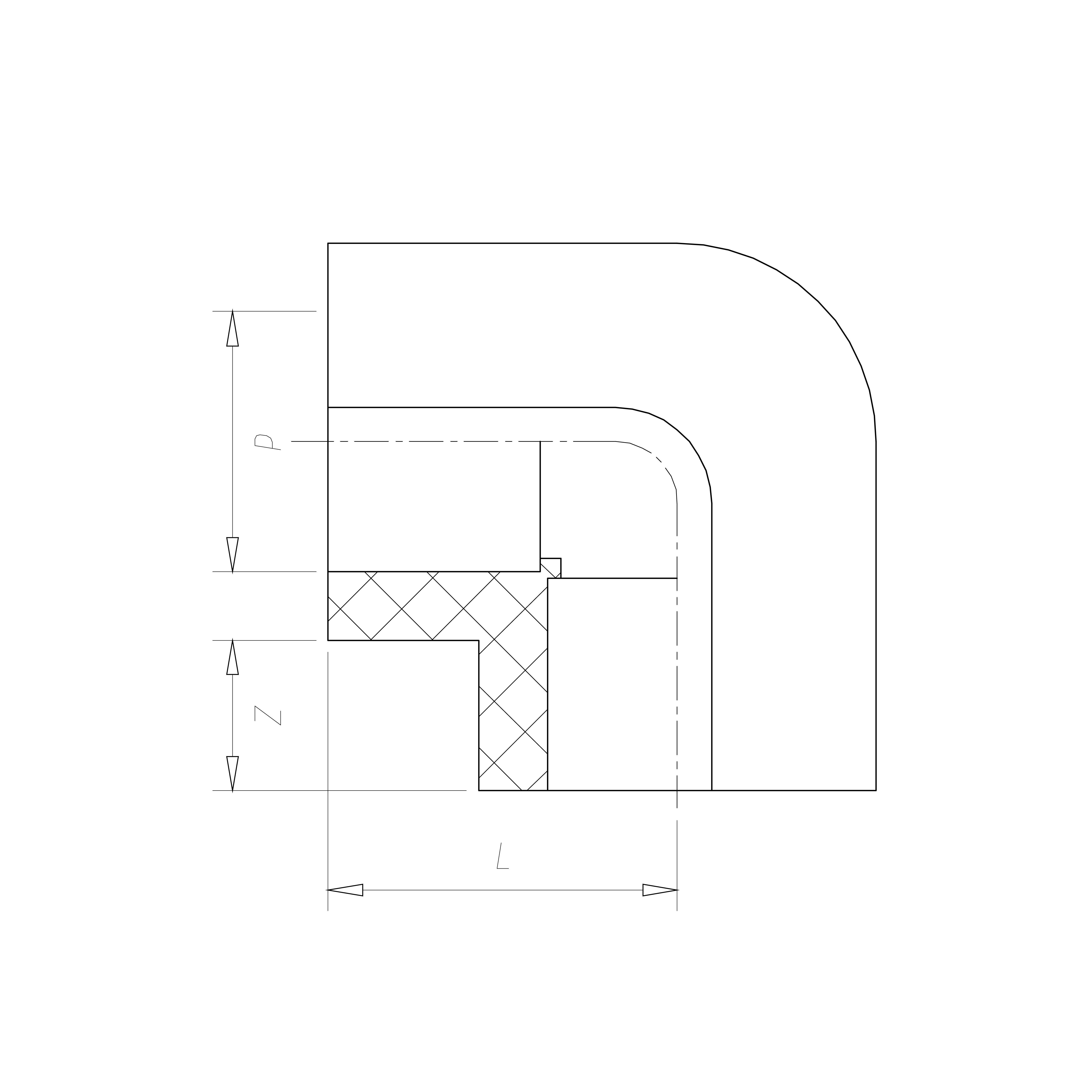

Rysunek techniczny z wymiarami kolanka PP-R 90° 25 mm
Zastosowania kolanka PP-R 90° 25 mm
• Instalacje zimnej i ciepłej wody pitnej (c.z.w., c.w.u.): Zasilanie domów jednorodzinnych, małych budynków wielorodzinnych (3-4 mieszkania), poziome magistrale, rozgałęzienia do łazienek i kuchni, cyrkulacja c.w.u. (≤ +70°C)
• Instalacje centralnego ogrzewania (c.o.): Podłączenia grzejników (moc ≤ 2500 W), instalacje niskotemperaturowe (≤ +55°C), kotłownie (kotły gazowe kondensacyjne, pompy ciepła), połączenia poziomów z pionami
• Ogrzewanie podłogowe: Zasilanie małych rozdzielacza (2-4 pętle po 80-100 m), magistrale do pojedynczych pomieszczeń (łazienka 15-20 m², salon 30-40 m²), temperatura +55°C
• Instalacje przemysłowe: Systemy chłodnicze (free-cooling, facoiling +5°C – +15°C), linie technologiczne przemysłu spożywczego (CIP), baseny techniczne, instalacje sprężonego powietrza (≤ 10 bar)
• Instalacje nawadniające: Systemy nawadniania upraw (szklarnie, tunele foliowe), linie zasilające do kroplówek, rozdzielacze sektorowe
• Przejścia przez przegrody: Ściany, stropy, fundamenty – zmiana kierunku rurociągu w miejscach przejść (wymagane tuleje ochronne Ø 50-63 mm)
• Modernizacja instalacji: Wymiana rur stalowych/miedzianych, remont bez kucia ścian (prowadzenie w bruzdach, kanałach instalacyjnych, sufitach podwieszanych)
Instrukcja montażu – zgrzewanie kolanka PP-R 90° 25 mm
1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 25 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker wodoodporny, alkohol izopropylowy (99%), kątownica (sprawdzenie kąta 90°), rękawice robocze, poziomnica.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ± 5°C. Czas nagrzewania zgrzewarki: ok. 10-15 minut (zależnie od mocy urządzenia 1000-1500 W). Sprawdź gotowość wskaźnikiem LED (zielone światło = gotowa do pracy).
3. Przycięcie rury PP-R Ø 25 mm: Tnij prostopadle do osi – skos > 3° powoduje nieszczelność i nierównomierne wsunięcie w kielich. Usuń zadziory z krawędzi rury (gratownik, fazownik, drobny papier ścierny).
4. Oznaczenie głębokości wsunięcia: Dla średnicy 25 mm głębokość zgrzewu (wstawienia rury w kielich kolanka) wynosi 17,5 mm. Zaznacz linię markerem wodoodpornym na rurze – punkt kontrolny (nie mylić z wymiarem Z w tabeli = 12,0 mm, który oznacza długość kielicha kolanka 90°).
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i wewnętrzną powierzchnię kielicha kolanka alkoholem izopropylowym (99%). Usuń wszelkie zanieczyszczenia, kurz, tłuszcz, osuszenie ściereczką bezpyłową. Zanieczyszczenia osłabiają fuzję molekularną o 30-50% – główna przyczyna przecieków po 2-5 latach pracy.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 17,5 mm i orientację kąta 90° (użyj kątownicy, tolerancja ± 2°). Zaznacz kierunek montażu markerem (linia kontrolna wzdłuż rury i kielicha).
7. Nagrzewanie elementów: Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 17,5 mm (do linii oznaczonej markerem), jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla średnicy 25 mm: 7 sekund (norma PN-EN ISO 15874-5:2013). Nie przekraczaj czasu – przegrzanie (> 9 s) powoduje nadmiar stopionego polimeru, który wnika do wnętrza kielicha i zawęża światło wewnętrzne o 10-20% (d = 23,8 mm → 19-21 mm), co redukuje przepływ o 25-35%.
8. Montaż (złączenie): Po upływie 7 s zdejmij oba elementy jednocześnie z tulei zgrzewarki (najpierw kielich kolanka, następnie rurę – ruch płynny, prosty, bez wykręcania). Natychmiast (≤ 4 s) wsuń rurę w kielich kolanka do głębokości 17,5 mm (do linii oznaczonej markerem) – ruch prosty, osiowy, bez obrotu (obrót > 5° niszczy warstwę fuzji molekularnej, powoduje mikroszczeliny i przeciek po 6-18 miesiącach). Przytrzymaj oba elementy w bezruchu przez 10-15 sekund, utrzymując dokładny kąt 90° (kontrola kątownicą). Wokół złącza pojawi się równomierny kołnierz z nadlanego tworzywa (szerokość 0,5-1,5 mm) – dowód prawidłowej fuzji.
9. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 3 minuty (temperatura otoczenia +20°C), 5 minut (temperatura < +10°C). Nie obciążaj, nie zginaj, nie montuj kolejnych elementów przez kolejne 30-40 minut. PP-R w tym czasie rekrystalizuje – osiąga pełną wytrzymałość mechaniczną.
10. Kontrola jakości: Sprawdź równomierność kołnierza (360° wokół złącza, szerokość 0,5-1,5 mm), osiowość rury względem kolanka (odchylenie ≤ 2°), kąt 90° (kątownica ± 2°). Kołnierz ciemnobrązowy lub czarny = przegrzanie (> 9 s), ryzyko obniżenia wytrzymałości o 20-30%. Brak kołnierza lub nierównomierny = niedogrzanie (< 6 s) lub niedostateczne wsunięcie, wytrzymałość tylko 4-6 bar. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h (zimna woda) lub 6 bar × 1 h (ciepła woda +80°C).
11. Czas przed pełnym uruchomieniem: Napełnienie zimną wodą (≤ +20°C): ≥ 1 godzina po ostatnim zgrzewie. Napełnienie ciepłą wodą (+40‑60°C): ≥ 24 godziny. Napełnienie gorącą wodą (+80°C) lub centralne ogrzewanie (+70°C): ≥ 48 godzin. Pełna rekrystalizacja polimeru PP-R i stabilizacja wymiarowa wymaga minimum 48 h – wczesne uruchomienie instalacji (< 1 h) może spowodować rozwarstwie niekompletnie zestalonego połączenia ciśnieniem wodnym, co redukuje wytrzymałość o 20-30% i prowadzi do przecieku.
UWAGA – najczęstsze błędy montażu kolanko PP-R 90° 25 mm:
• Niedostateczne odtłuszczenie (tłuszcz, kurz, wilgoć) – fuzja słaba o 30-50%, przeciek po 2-5 latach
• Cięcie rury pod skosem > 3° – nierównomierne wsunięcie w kielich, lokalne naprężenia, pęknięcia przy ciśnieniu
• Przegrzanie (> 9 s dla średnicy 25 mm) – nadmiar stopionego PP-R zwęża przekrój wewnętrzny o 15-25% (d = 23,8 mm → 18-20 mm), przepływ spada o 30-40%, straty ciśnienia rosną 2-3×
• Niedogrzanie (< 6 s) – niekompletna fuzja molekularna, złącze wytrzymuje tylko 4-6 bar zamiast 10 bar, przeciek przy skokach ciśnienia (pompa włącza/wyłącza)
• Obrót elementów po złączeniu > 5° – zerwanie cząstkowe warstwy fuzji, mikroszczeliny, przeciek po 6-12 miesiącach pracy (często w miejscach wysokiego ciśnienia – rozdzielacze, pompy)
• Wczesne uruchomienie instalacji (< 1 h po zgrzewie) – ciśnienie wodne rozwarstwia niecałkowicie zestalone połączenie, trwała utrata 20-30% wytrzymałości
• Nieprawidłowy kąt 90° (odchylenie > 3°) – problemy z montażem kolejnych elementów, konieczność użycia kolan korekcyjnych, naprężenia w rurociągu
Najczęściej zadawane pytania (FAQ)
Czy kolanko PP-R 90° 25 mm nadaje się do instalacji c.w.u. (ciepła woda użytkowa)?
TAK, kolanko PP-R 90° 25 mm nadaje się do instalacji ciepłej wody użytkowej w domach jednorodzinnych oraz małych budynkach wielorodzinnych (przepływ ≈ 20-30 l/min, 2-3 punkty czerpalne jednocześnie: prysznic + umywalka lub kuchnia + łazienka). Dla większych budynków (4-6 mieszkań, przepływ 35-50 l/min) zaleca się średnicę 32 mm. Parametry pracy: ciśnienie 10 bar @ +60°C, szczyt +80°C (6 bar), żywotność ≥ 50 lat. Certyfikat PZH potwierdza brak migracji substancji szkodliwych (TOC < 0,01 mg/L), zgodność z wymaganiami wody pitnej pH 6,5-9,5, twardość ≤ 50°dH. W instalacjach c.w.u. o długości > 15 m zaleca się izolację termiczną rury PP-R (pianka PE, λ = 0,038 W/(m·K), grubość ≥ 13 mm) w celu ograniczenia strat ciepła do < 3 W/m.
Jaka jest różnica w stracie ciśnienia między jednym kolankiem PP-R 90° 25 mm a dwoma kolankami 45° 25 mm?
Dla średnicy 25 mm przy przepływie 20 l/min strata ciśnienia wynosi: jedno kolanko 90° ≈ 0,08 bar (ekwiwalent ≈ 2,5 m rury prostej), dwa kolanki 45° ≈ 0,05 bar (ekwiwalent ≈ 1,6 m rury prostej). Oszczędność ≈ 35-40%. W praktyce: w instalacji c.w.u. 30 m z wymianą 10 kolanek 90° na 20 kolanek 45° całkowita strata ciśnienia spada z ≈ 1,5 bar do ≈ 1,0 bar, co pozwala zmniejszyć ciśnienie podawania z 4 bar do 3,5 bar (oszczędność energii pompy ciepła c.w.u. ≈ 12-18% rocznie). Oszczędność energii elektrycznej ≈ 40-60 kWh/rok (≈ 28-42 PLN przy cenie 0,70 PLN/kWh). ROI (zwrot inwestycji) w 1,5-2,5 roku eksploatacji. Dla krótkich instalacji (< 15 m) różnica jest mniejsza – lepiej użyć jednego kolanka 90° (oszczędność kosztów, mniej zgrzewek).
Jakie są czasy oczekiwania po zgrzewie kolanko PP-R 90° 25 mm przed uruchomieniem instalacji?
Zalecane czasy oczekiwania po zgrzewie PP-R dla średnicy 25 mm: chłodzenie minimum 3 minuty w temperaturze otoczenia ≥ +5°C (elementy utrzymują równowagę wymiarową), napełnienie zimną wodą (≤ +20°C) po ≥ 1 godzinie (pełna krystalizacja polimeru), napełnienie ciepłą wodą (+40-60°C) po ≥ 24 godzinach, napełnienie gorącą wodą (≥ +70°C) lub uruchomienie centralnego ogrzewania po ≥ 48 godzinach. Wczesne uruchomienie instalacji (< 1 h) może spowodować rozwarstwie niekompletnie zestalonego połączenia ciśnieniem wodnym, co redukuje wytrzymałość o 20-30% i prowadzi do przecieku po 6-18 miesiącach pracy. W temperaturze otoczenia < +5°C czasy oczekiwania należy wydłużyć o 50% (np. 4,5 min chłodzenia, 1,5 h przed napełnieniem zimną wodą).
Czy kolanko PP-R 90° 25 mm nadaje się do podłączenia grzejników c.o.?
TAK, kolanko PP-R 90° 25 mm nadaje się do podłączenia grzejników c.o. o mocy do 2500 W (temperatura zasilania +70°C, powrotu +55°C, ΔT = 15 K, przepływ ≈ 150 l/h = 2,5 l/min). Dla większych grzejników (3000-4000 W) zaleca się średnicę 32 mm. Średnica 25 mm jest standardem w instalacjach niskotemperaturowych (pompy ciepła, kotły kondensacyjne, +45/35°C) oraz budynkach energooszczędnych o małym zapotrzebowaniu na ciepło. Kolanko stosowane jest w podejściach do zaworów termostatycznych, połączeniach grzejników ze stali (kielich gwintowany 3/4" GZ lub GW), przejściach przez ściany. Certyfikat PZH pozwala na pracę w +70°C przez 25 lat (żywotność projektowa), przy +60°C przez > 50 lat.
Czy kolanko PP-R 90° 25 mm jest kompatybilne z rurami innych producentów?
TAK, kolanko PP-R 90° 25 mm jest kompatybilne z rurami PP-R typ 3 producentów: Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm, KAN-therm zgodnie z normą PN-EN ISO 15874-3:2013 (tolerancja średnicy zewnętrznej ± 0,3 mm, grubość ścianki PN20 = 4,2 mm). Uwaga: nie łączyć z rurami PEX, PE-RT (wymiary zewnętrzne: PEX 25 × 2,3 mm, PP-R 25 × 4,2 mm – różnica grubości ścianki 1,9 mm, niezgodność kształtu kielicha, fuzja niemożliwa). Przed montażem zaleca się test kontrolny (dry-fit: wsunięcie na sucho, sprawdzenie luz/docisk w kielichu, oznaczenie głębokości 17,5 mm). Gwarancja producenta obejmuje tylko kompletne systemy PP-R jednej marki; przy mieszaniu elementów różnych producentów certyfikaty jakości mogą być nieważne (utrata gwarancji).
✓ Dlaczego instalatorzy i majsterkowicze wybierają nas?
- Wysyłka 24h – zamówienia złożone do godz. 14:00 wysyłamy tego samego dnia kurierem (InPost, DPD, DHL)
- Gwarancja 2 lata – wszystkie produkty objęte pełną gwarancją producenta + możliwość przedłużenia do 5 lat (opcja premium)
- Fachowe doradztwo – tel. +48 798 768 768 (pon-pt 8:00-18:00), email sklep@oszczedneinstalacje.pl – pomoc w doborze średnic, obliczeniu ilości kształtek, weryfikacji projektów instalacji c.w.u. i c.o.
- Rabaty progowe: 2% przy zakupach > 1500 PLN, 3% przy > 2000 PLN, 5% przy > 5000 PLN – rabat naliczany automatycznie
- Kompleksowa oferta PP-R: rury Ø 16-110 mm (PN10/16/20/25), kształtki (kolanka 45°/90°, trójniki, mufy, zaślepki, przejścia redukcyjne), złączki gwintowane (GZ/GW), zawory kulowe, podpory, kompensatory, narzędzia (zgrzewarki 800-2000 W, nożyce, gratowniki, tuleje). Zobacz pełną ofertę kształtek PP-R
- Atesty i certyfikaty: PZH, ISO 9001:2015 – dokumentacja dostępna na żądanie
- Sprawdzona jakość – współpracujemy z wieloma firmami instalacyjnymi (hydraulicy, instalatorzy c.o., firmy budowlane) oraz inwestorami indywidualnymi w całej Polsce – ponad 5000 zrealizowanych projektów
*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
