IDMAR Kolanko nyplowe PP-R 90° 32 mm (DN25) – jednokielichowe – system zgrzewany

Kształtka jednokielichowa do szybkiego montażu bez rury pośredniej | Rozmiar DN25 (32 mm) | Kąt 90° | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN-EN ISO 15874-3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest kolanko nyplowe PP-R 90° 32 mm (DN25)?

Kolanko nyplowe PP-R 90° o średnicy 32 mm (DN25) to profesjonalna kształtka instalacyjna zaprojektowana z myślą o maksymalnym przyspieszeniu montażu instalacji wodnych i grzewczych o większych przepływach. W odróżnieniu od standardowego kolanka dwukielichowego, kolanko nyplowe posiada tylko jeden kielich (tuleję zgrzewalną) oraz wyprofilowany nypel (wystający odcinek rurowy o długości około 28 mm), co umożliwia bezpośrednie połączenie dwóch rur lub kształtek bez konieczności użycia krótkiego odcinka rury pośredniej. Ta konstrukcja znacznie przyspiesza montaż (oszczędność czasu 30-50%), redukuje liczbę zgrzewów oraz poprawia estetykę instalacji dzięki mniejszej liczbie widocznych połączeń.

Średnica 32 mm (DN25) zapewnia przepływ na poziomie 15–25 l/min, co czyni to kolanko idealnym rozwiązaniem dla magistral zasilających (np. główne przyłącze c.w.u. do budynku wielorodzinnego), rozdzielaczy centralnego ogrzewania (zasilanie 8–15 grzejników), instalacji przemysłowych (chłodnice, systemy technologiczne) oraz rozdzielaczy sanitarnych w większych obiektach użyteczności publicznej. Dzięki konstrukcji nyplowej możliwe jest łączenie rur i kształtek bez użycia kawałków rur między elementami – nypel kolanka wsuwa się bezpośrednio w kielich kolejnej kształtki (mufy, trójnika, kolejnego kolanka) lub adaptera zakończeniowego.

Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 242 razy mniej niż miedź i 250 razy mniej niż stal, co oznacza doskonałe właściwości termoizolacyjne – rurociągi PP-R nie wymagają izolacji w temperaturach < 50°C. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.

Parametry techniczne i wymiary

Kod produktu:	PPRZKWZ032-90.1008WZ
Marka:	IDMAR
Typ:	Kolanko nyplowe 90° (jednokielichowe)
Rozmiar nominalny:	DN25 (32 mm)
Wymiar (średnica zewnętrzna):	32 mm
Wymiar d (średnica wewnętrzna kielicha):	30,4 mm
Wymiar Z (głębokość zgrzewu):	18,0 mm
Wymiar L (długość nypla):	28,0 mm
Kąt:	90°
Materiał:	PP-R typ 3 (random copolymer)
Rodzaj połączenia:	Zgrzewane polifuzyjne (socket fusion)
Temperatura zgrzewania:	270°C
Czas nagrzewania:	8 sekund
Ciśnienie maks. 60 °C:	10 bar (1 MPa)
Ciśnienie maks. 80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1°C – +80°C
Temperatura szczytowa:	+95°C (≤ 100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej:	≈ 0,15 mm/(m·K)
Pozycja montażowa:	Dowolna
Norma:	PN-EN ISO 15874-3:2013
Certyfikat:	PZH
Kolor:	Szary
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60°C/10 bar)

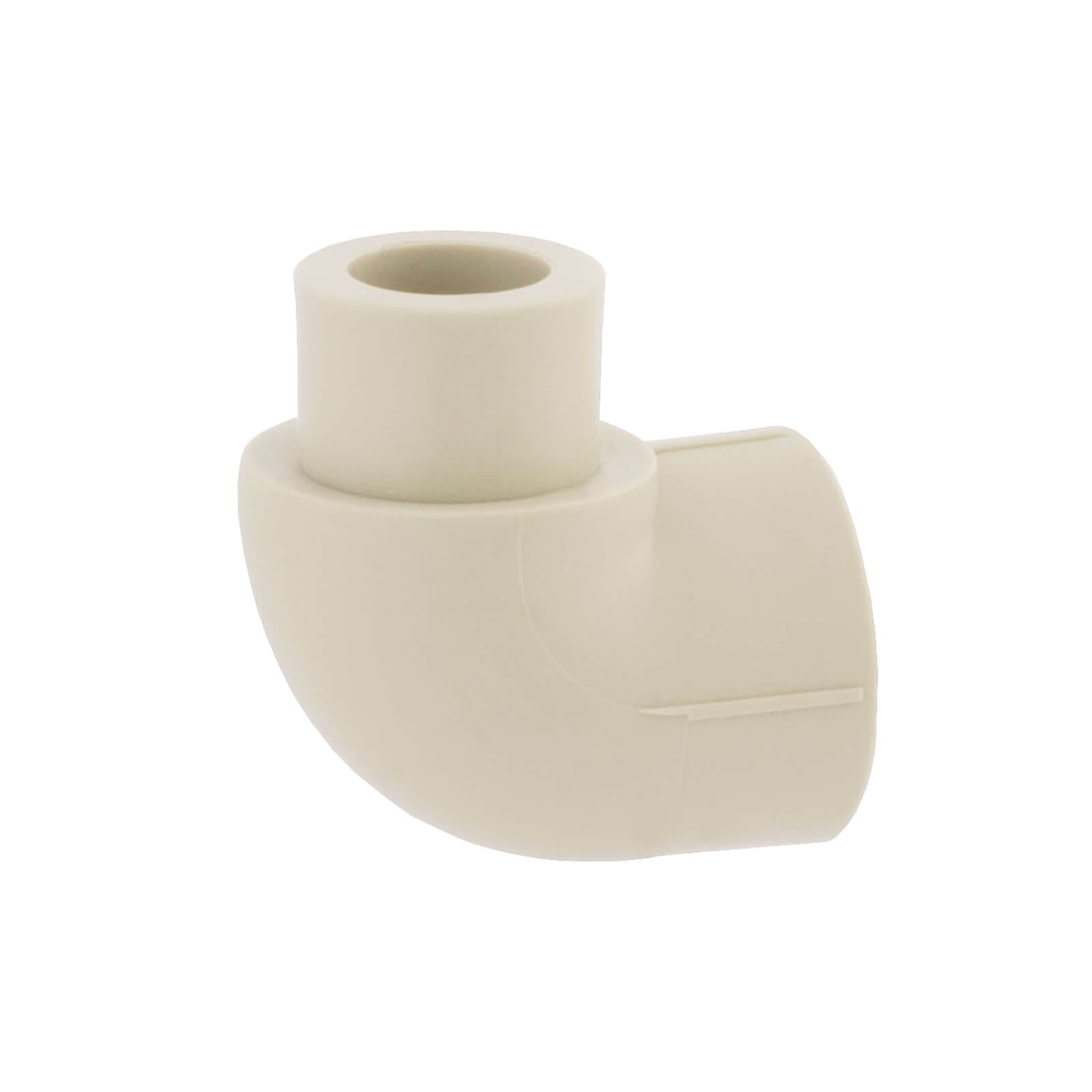

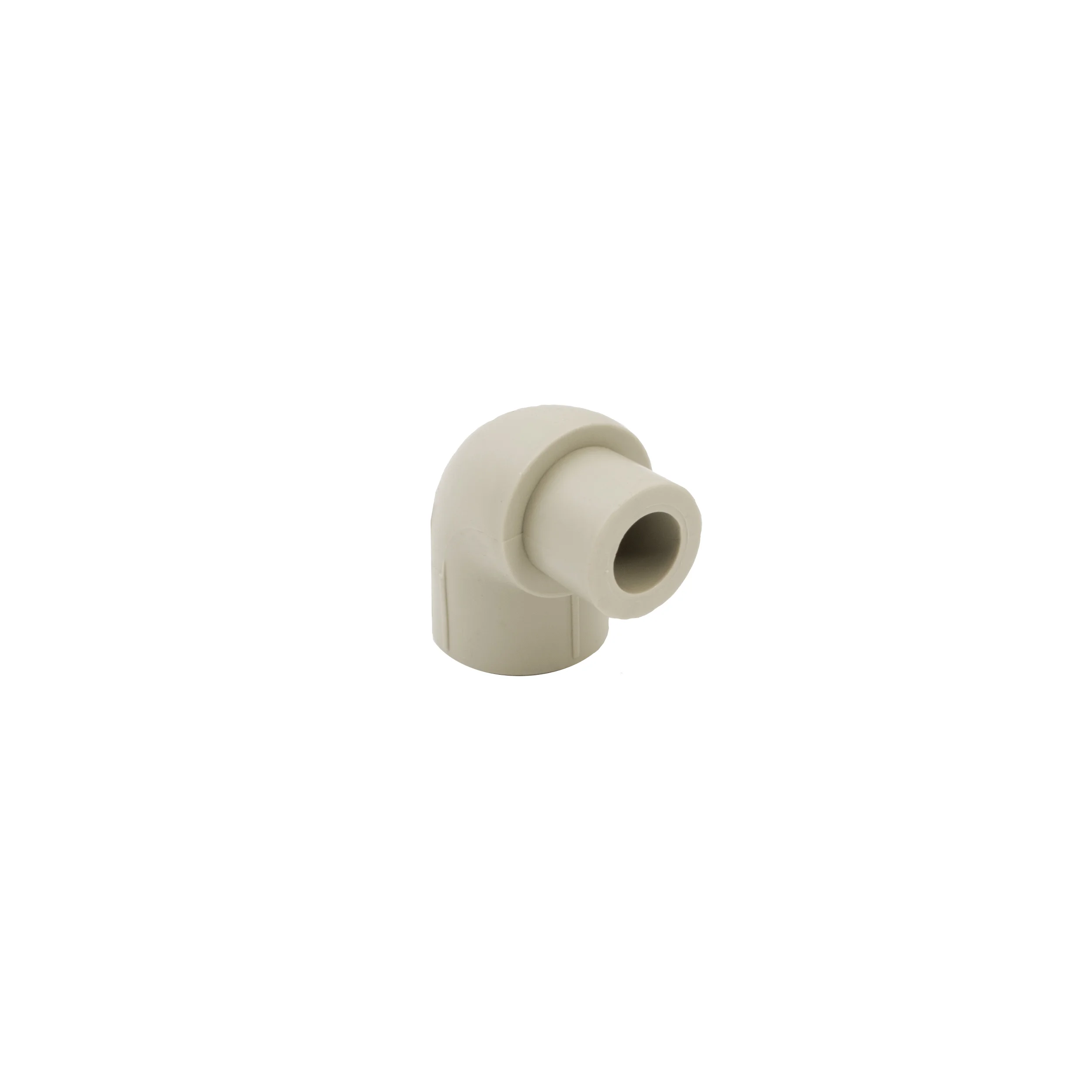

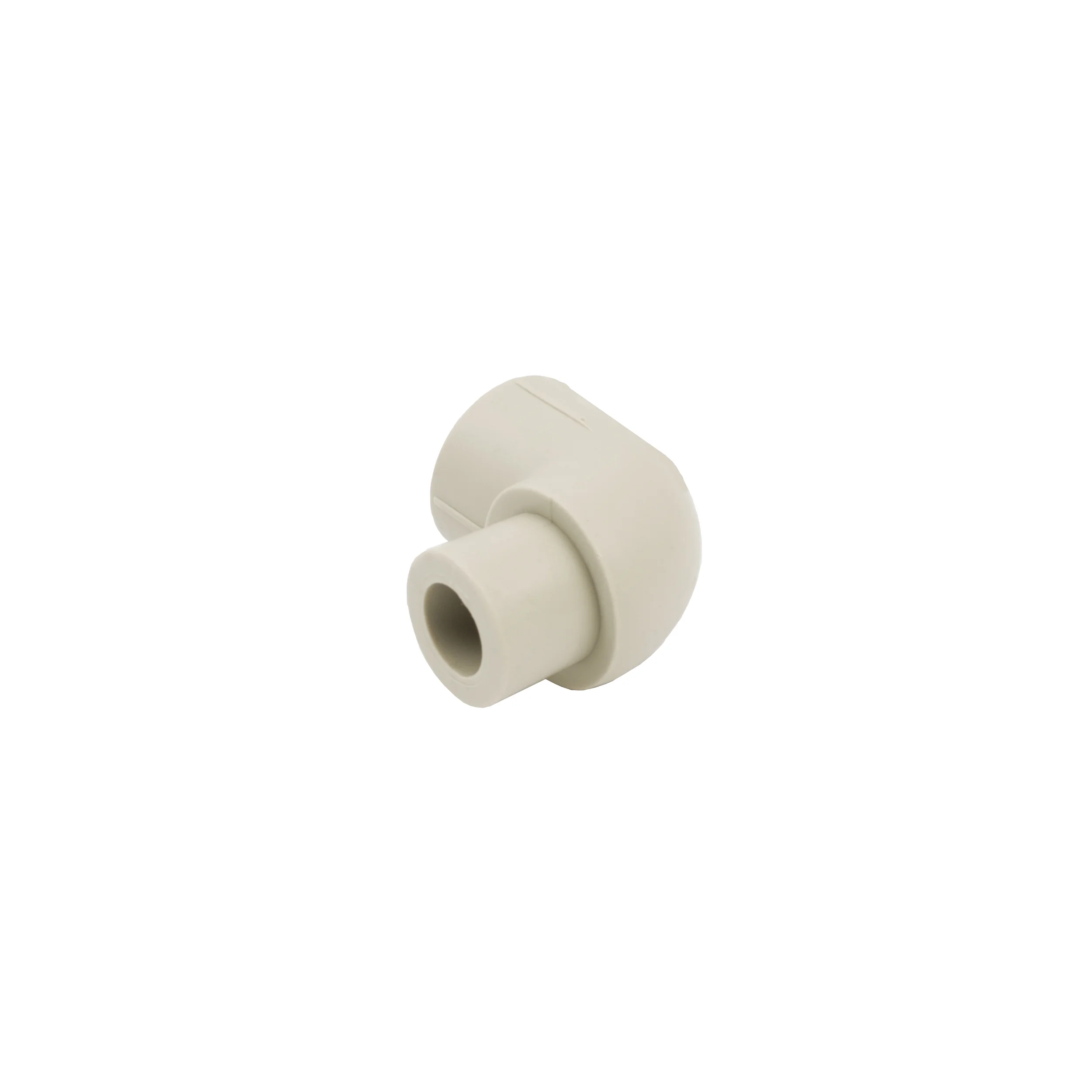

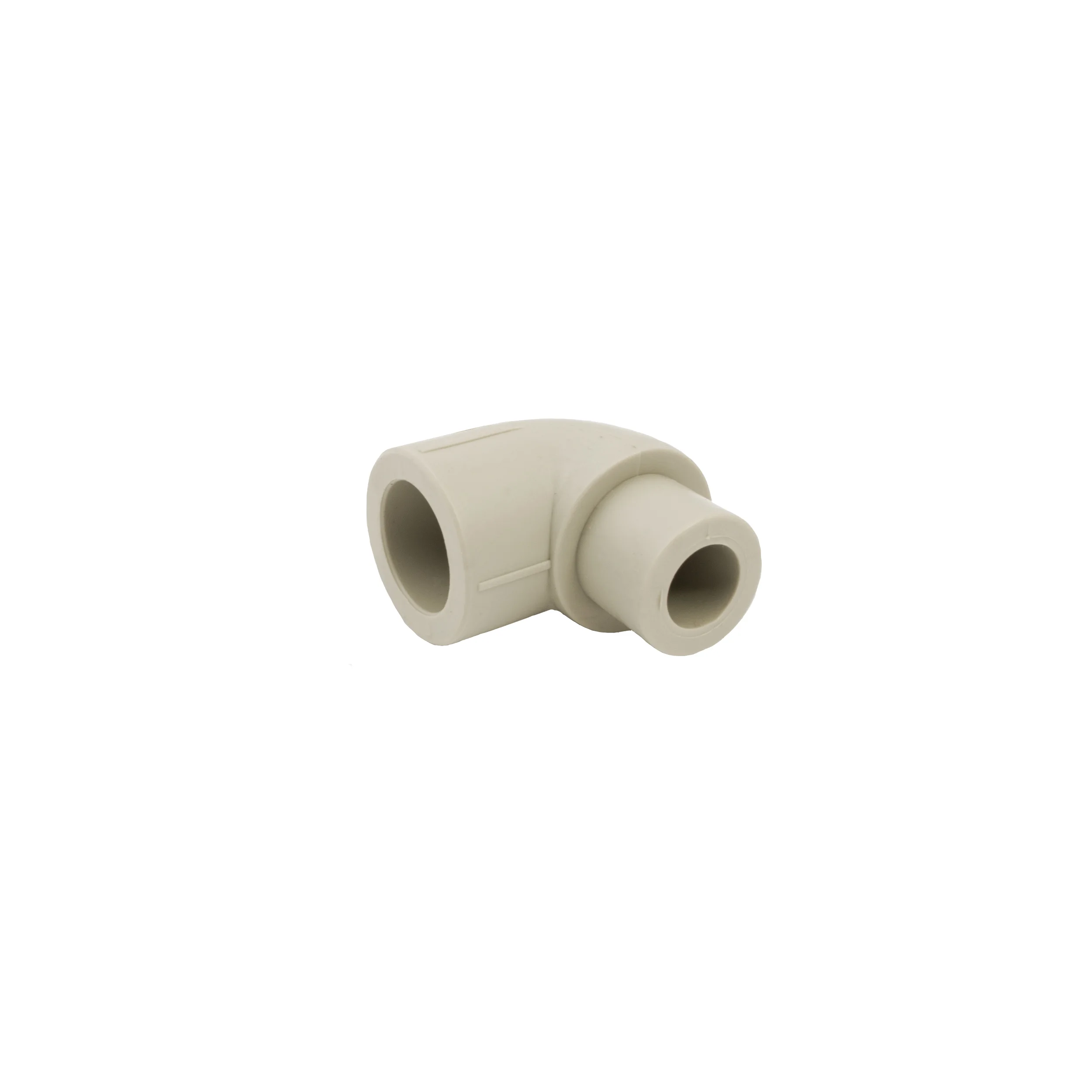

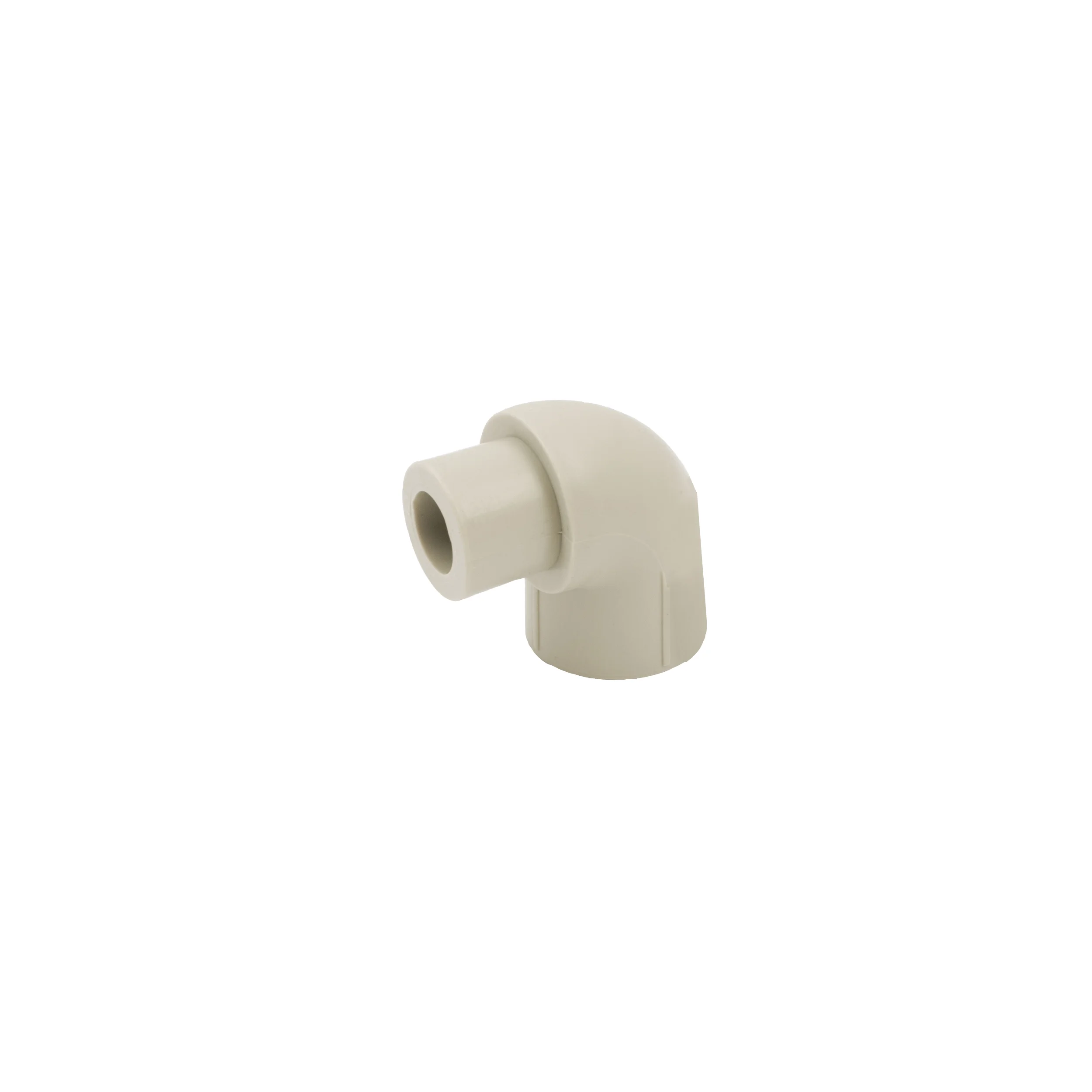

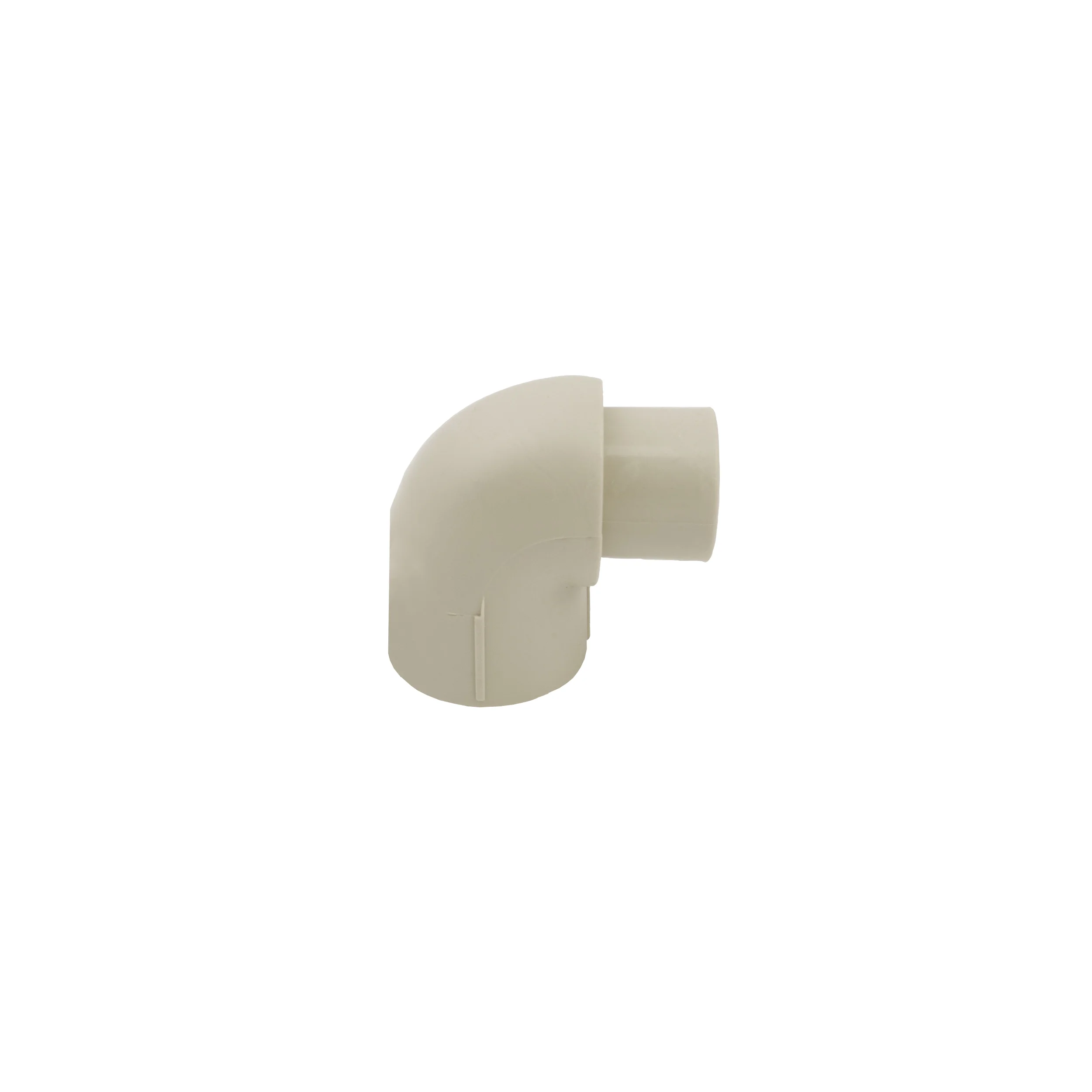

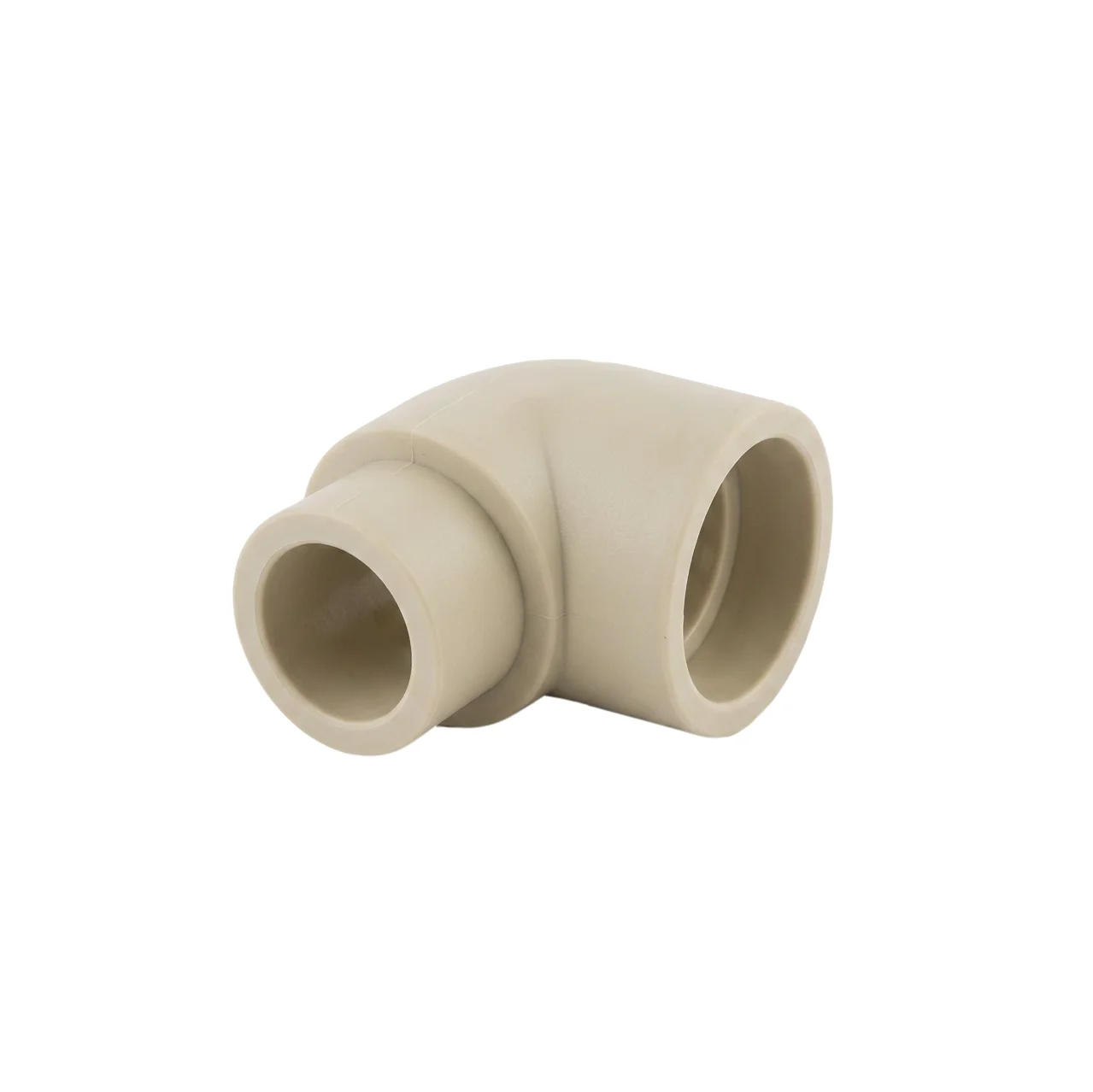

Kolanko nyplowe PP-R 90° 32 mm – konstrukcja jednokielichowa

Zastosowania kolanka nyplowego PP-R 90° 32 mm (DN25)

• Magistrale zasilające c.w.u.: Główne przyłącze ciepłej wody użytkowej do budynków wielorodzinnych (przepływ 15–25 l/min), zasilanie większych obiektów użyteczności publicznej
• Rozdzielacze centralnego ogrzewania: Zasilanie 8–15 grzejników o łącznej mocy do 18 kW, magistrale pionów c.o. w budownictwie wielorodzinnym
• Instalacje przemysłowe: Chłodnice przemysłowe (woda lodowa, przepływy 20–30 l/min), systemy technologiczne w przemyśle spożywczym i farmaceutycznym
• Instalacje sprężonego powietrza: Magistrale zasilające urządzenia pneumatyczne (ciśnienie do 10 bar), rozdzielacze kompresora
• Systemy nawadniania: Zasilanie główne systemów nawadniających w szklarniach, tunelach foliowych, gospodarstwach rolnych
• Budynki użyteczności publicznej: Hotele (magistrale c.w.u. i c.o.), szpitale (rozdzielacze sanitarne), obiekty sportowe (ciepła woda do natryskow), szkoły i przedszkola

Instrukcja montażu – zgrzewanie kolanka nyplowego PP-R 90° 32 mm

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 32 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker, alkohol izopropylowy, rękawice robocze.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ± 5°C. Czas nagrzewania zgrzewarki: ok. 10-15 minut. Sprawdź gotowość wskaźnikiem LED.
3. Przycięcie rury PP-R Ø 32 mm: Tnij prostopadle do osi – skos > 3° powoduje nieszczelność. Usuń zadziory z krawędzi (gratownik, nóż).
4. Oznaczenie głębokości wsunięcia: Dla DN25 (32 mm) głębokość zgrzewu (Z) wynosi 18,0 mm. Zaznacz linię markerem na rurze – punkt kontrolny.
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i kielich kolanka alkoholem izopropylowym. Zanieczyszczenia osłabiają fuzję o 30-50%.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 18,0 mm i orientację kąta 90°. Zaznacz kierunek.
7. Nagrzewanie elementów (zgrzew A – rura z kielichem kolanka): Wsuń rurę w tuleję wewnętrzną (dorn) do głębokości 18,0 mm, jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla DN25 (32 mm): 8 sekund (norma ISO 15874-5). Nie przekraczaj 10 s – przegrzanie zawęża światło o 10-20%.
8. Montaż (złączenie A): Po 8 s zdejmij oba elementy jednocześnie (najpierw kielich, potem rurę – ruch płynny, bez wykręcania). Natychmiast (≤ 4 s) wsuń rurę do kielicha do głębokości 18,0 mm – ruch prosty, osiowy, bez obrotu. Przytrzymaj 15-20 sekund. Wokół kielicha pojawi się równomierny kołnierz (1,0-1,5 mm).
9. Chłodzenie zgrzewu A: Pozostaw złącze w bezruchu przez minimum 4 minuty (+20°C), 6 minut (< +10°C).
10. Nagrzewanie elementów (zgrzew B – nypel z kielichem kolejnej kształtki): Po schłodzeniu zgrzewu A przygotuj kolejną kształtkę (mufa, trójnik, zawór z adapterem PP-R). Oczyść kielich alkoholem. Wsuń nypel kolanka (zewnętrzna powierzchnia) na trzpień grzewczy oraz kielich kolejnej kształtki (wewnętrzna powierzchnia) na tuleję grzewczą. Czas nagrzewania: 8 sekund.
11. Montaż (złączenie B): Po 8 s wyjmij elementy z nasadek, wsuń nypel do kielicha kolejnej kształtki aż do oporu. Utrzymaj pozycję 15-20 sekund.
12. Chłodzenie zgrzewu B: Pozostaw złącze w bezruchu przez minimum 4 minuty.
13. Kontrola jakości: Sprawdź równomierność kołnierza (360°) na obu zgrzewach, osiowość (odchylenie ≤ 3°), orientację kąta 90°. Po 2 h wykonaj test ciśnieniowy 10 bar × 1 h.
14. Czas przed pełnym uruchomieniem: Zimna woda (≤ +20°C): 2 h. Ciepła woda (+60°C): 24 h. Gorąca woda (+80°C): 48 h – pełna rekrystalizacja PP-R.

*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
