IDMAR Zawór kulowy DN 40 do pary WKN 2ct 4.0 MPa o zaniżonym przelocie

Przejdź do sekcji Opinie

Zawór kulowy wysokotemperaturowy DN40 WKN2ct 4,0 MPa – profesjonalna armatura do sieci ciepłowniczych i przemysłu. Przyłącze do wspawania, korpus P355NL1, uszczelki PTFE + 20% C. Szczelność klasy A, temperatura do +250°C.

DN: 40 mm | Ciśnienie: 40 bar (PN 40) | Temp.: -20°C do +250°C
Korpus: P355NL1 | Kula: Stal 304, pełny przelot (full bore)
Przyłącze: Do wspawania Ødk=40 mm | Kwadrat: 14 mm
Waga: 4,1 kg | Kod: APA04011040000 | Gwarancja: 2 lata

✓ Wysyłka 24h ✓ Zawór bez rączki (opcja z przekładnią) ✓ Dostępność na magazynie

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

399,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

IDMAR Zawór Kulowy Wysokotemperaturowy do Wspawania DN40 WKN2ct 4,0 MPa | PN 40 Bar | Temp. -20°C do +250°C

Czym jest zawór kulowy wysokotemperaturowy DN40 WKN2ct 4,0 MPa?

Zawór kulowy wysokotemperaturowy IDMAR DN40 WKN2ct 4,0 MPa to specjalistyczne urządzenie odcinające z pełnym przelotem (full bore), przeznaczone do sieci ciepłowniczych oraz instalacji przemysłowych pracujących w ekstremalnych warunkach temperaturowych. Oznaczenie "WKN2ct" wskazuje na konstrukcję dwuczęściową z przyłączem do wspawania, co zapewnia trwałe, szczelne połączenie z rurociągiem bez możliwości demontażu bez cięcia spawu.

Zawór dedykowany jest do obsługi pary wodnej, przegrzanych mediów technologicznych, olejów przemysłowych, spalin oraz gazów przy temperaturach od -20°C do +250°C i ciśnieniu maksymalnym 40 bar (4,0 MPa). Korpus wykonano z certyfikowanej stali P355NL1 odpornej na niskie temperatury i cykliczne naprężenia termiczne. Kula ze stali nierdzewnej 304 w połączeniu z zaawansowanymi uszczelkami PTFE + 20% węgla (C) gwarantuje szczelność klasy A (przeciek < 0,01 ml/min) nawet przy długotrwałej pracy w środowisku pary nasyconej i przegrzanej. Na życzenie klienta możliwe jest wykonanie zaworu z przekładnią ślimakową lub pod przekładnię.

Budowa i Komponenty Zaworu

Zawór składa się z następujących elementów (numeracja zgodna z rysunkiem technicznym producenta):

Kula – stal nierdzewna 304, polerowana, pełny przelot (średnica efektywna Ødk = 40 mm), zapewnia minimalne straty hydrauliczne.
Uszczelka – wykonana z PTFE z dodatkiem 20% węgla (C), zapewnia szczelność klasy A w zakresie temperatur -20°C do +250°C, odporność na cykliczne obciążenia termiczne i mechaniczne.
Gniazdo uszczelki – stal nierdzewna 304/316, precyzyjnie obrobione, zapewnia równomierne dociskanie uszczelki do powierzchni kuli.
Sprężyna – stal sprężynowa 50CrV4, kompensuje rozszerzalność termiczną uszczelki, utrzymuje stały docisk niezależnie od temperatury pracy.
Króciec – stal P355NL1, przyłącze do wspawania (Ø 48,3 mm), przygotowane pod spawanie czołowe (bez rowka), grubość ścianki zgodna z wymogami PN-EN 12516 dla PN40.
Korpus – odlew z certyfikowanej stali P355NL1, wzmocniony dla pracy przy ciśnieniu 40 bar, zabezpieczony powłoką antykorozyjną RAL 5015.
Trzpień – stal nierdzewna 420, hartowana, chromowana, chropowatość Ra ≤ 0,8 µm, zapewnia płynne obroty kuli i szczelność wzdłuż osi obrotu.
Pierścień dolny (tuleja łożyskująca) – PTFE + 20% węgla (C), zwiększona odporność na temperaturę i obciążenia mechaniczne w porównaniu do standardowego PTFE.
O-ring – NBR70 (standardowo) lub Viton (opcja dla temp. > 200°C), uszczelka dynamiczna na trzpieniu.
Uchwyt – stal S235JR, podstawa pod rączkę lub przekładnię – nie jest dołączona standardowo.
Wkręt dociskowy – wg PN-EN ISO 4026, zabezpieczenie przed samoczynnym obrotem trzpienia.
Dławica – stal nierdzewna 420, nakrętka dociskowa uszczelki trzpienia, moment dokręcenia ~80 Nm.

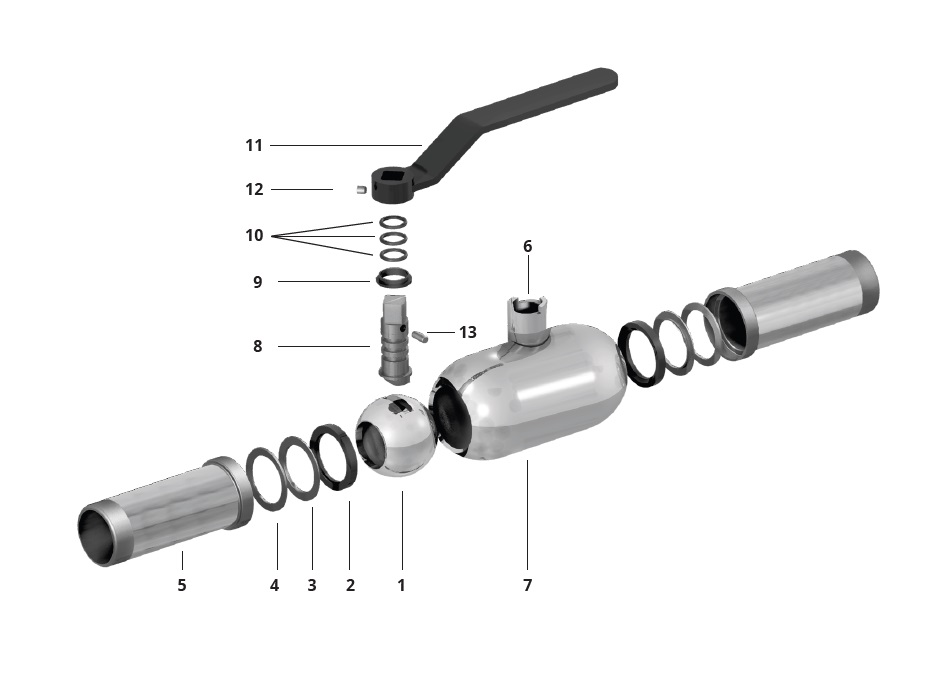

Schemat budowy zaworu kulowego DN40 WKN2ct

Rysunek techniczny – budowa zaworu WKN2ct

Kluczowe Cechy Technologiczne – Innowacje IDMAR dla Wersji Wysokotemperaturowej

Uszczelnienia PTFE + 20% węgla (C) do +250°C
Wzmocniona kompozycja PTFE z dodatkiem 20% węgla zapewnia wyższą temperaturę pracy (+250°C vs +200°C dla standardowego PTFE + 15% C) oraz zwiększoną odporność na ścieranie i cykliczne obciążenia termiczne w instalacjach parowych.

System kompensacji rozszerzalności termicznej
Sprężyna ze stali 50CrV4 automatycznie kompensuje rozszerzalność cieplną uszczelki, zapewniając stały docisk kuli niezależnie od temperatury. Eliminuje to konieczność serwisowania zaworu w trakcie eksploatacji.

Wzmocniony korpus P355NL1 dla PN40
Korpus wykonano z certyfikowanej stali P355NL1 o zwiększonej wytrzymałości (grubość ścianki +30% vs PN16), odpornej na działanie niskich temperatur oraz cykliczne naprężenia termiczne występujące przy rozruchu i wyłączaniu instalacji parowych.

Przyłącze do wspawania – trwałość montażu
Krócce przygotowane pod spawanie czołowe (bez rowka) zapewniają trwałe, szczelne połączenie z rurociągiem, eliminując ryzyko nieszczelności na złączach kołnierzowych w warunkach wysokiej temperatury i ciśnienia.

Parametry Techniczne

Parametr	Wartość
Kod produktu	APA04011040000
Średnica nominalna (DN)	40 mm
Ciśnienie maksymalne (PS)	40 bar (4,0 MPa / PN40)
Temperatura pracy	-20°C do +250°C (dane producenta IDMAR)
Typ przyłącza	Do wspawania (króciec Ø 48,3 mm)
Średnica krócca (Ødk)	40 mm (pełny przelot - full bore)
Materiał korpusu	Stal certyfikowana P355NL1
Materiał kuli	Stal nierdzewna 304
Materiał trzpienia	Stal nierdzewna 420 hartowana
Uszczelki	PTFE + 20% węgla (C) / O-ring NBR70 (opcja Viton)
Kwadrat napędowy (□ s)	14 mm
Waga	4,1 kg (bez rączki / siłownika)
Normy	PN-EN 12516-2, PN-EN 12266-1 (klasa A), PED 2014/68/EU
Certyfikat CE	TAK
Gwarancja	2 lata

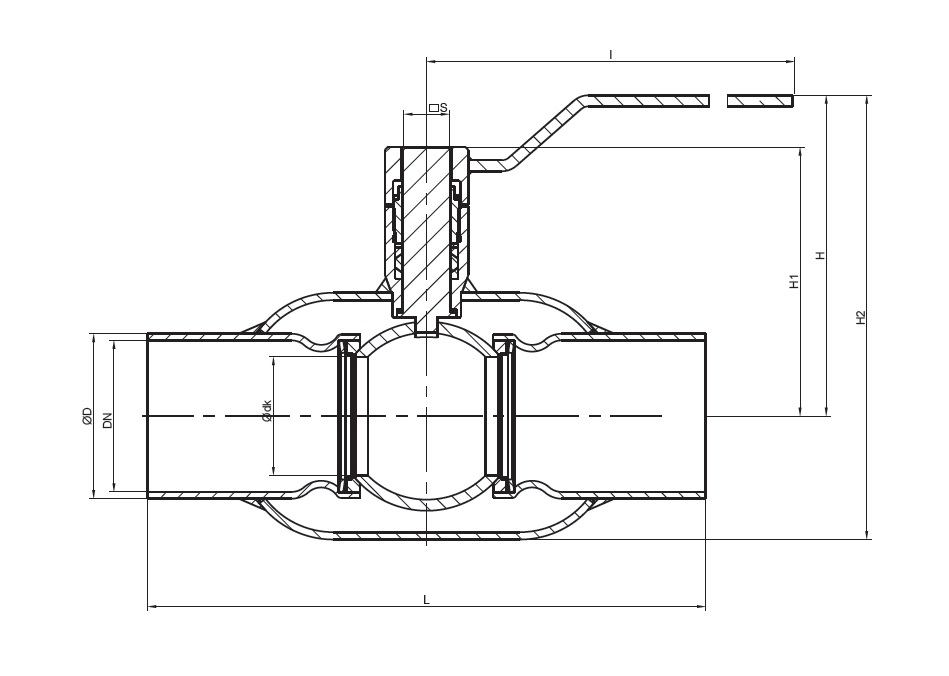

Wymiary Gabarytowe (wg Rysunku Technicznego)

Symbol wymiaru	Wartość [mm]	Opis
Ødk	40	Średnica krócca (pełny przelot)
ØD	48,3	Średnica zewnętrzna krócca
L	120	Długość korpusu (bez króćców)
I	180	Długość całkowita zabudowy
H	127	Wysokość korpusu (od osi do góry pokrywy)
H1	106	Wysokość od osi do góry trzpienia
H2	210	Wysokość całkowita z rączką (jeśli zamontowana)
□ s	14	Wymiar kwadratu napędowego

Rysunek techniczny z wymiarami

Zastosowania Zaworu Kulowego Wysokotemperaturowego DN40 WKN2ct

Zawory DN40 WKN2ct 4,0 MPa znajdują zastosowanie w instalacjach parowych (kotłownie przemysłowe, elektrociepłownie, centrale kogeneracyjne), liniach technologicznych wysokotemperaturowych (rafinerie, zakłady petrochemiczne, piece przemysłowe), systemach spalin i gazów odlotowych (instalacje spalania odpadów, kotły biomasowe), sieciach oleju termalnego (systemy grzewcze powyżej 150°C), instalacjach HVAC przemysłowych (przegrzana woda sieciowa, centrale parowe). Przyłącze do wspawania zapewnia trwałość montażu w warunkach ekstremalnych obciążeń termomechanicznych.

6 Kluczowych Zalet Zaworu Kulowego IDMAR DN40 WKN2ct 4,0 MPa

Temperatura do +250°C – uszczelnienia PTFE + 20% węgla (C), sprężyna kompensacyjna 50CrV4, dedykowane dla instalacji parowych i wysokotemperaturowych.
Wysokociśnieniowa konstrukcja PN40 – wytrzymuje ciśnienie maksymalne 40 bar, wzmocniony korpus P355NL1, grubość ścianki +30% vs PN16.
Przyłącze do wspawania – trwałe, szczelne połączenie z rurociągiem, eliminuje ryzyko nieszczelności na złączach kołnierzowych przy wysokiej temperaturze.
Żywotność > 50 000 cykli – kula stal 304, korpus P355NL1, system kompensacji rozszerzalności termicznej, żywotność 20–30 lat w warunkach przemysłowych.
Gotowość do automatyzacji – kwadrat 14 mm, możliwość montażu przekładni ślimakowej lub siłownika elektrycznego/pneumatycznego.
Szczelność klasy A – przeciek < 0,01 ml/min przy 40 bar i 250°C, certyfikat PED 2014/68/EU, certyfikat CE.

Dlaczego warto kupić u nas?

Wysyłka 24h – zamówienie złożone do godz. 11:00 wysyłamy tego samego dnia
Gwarancja 2 lata – produkt objęty pełną gwarancją producenta IDMAR
Fachowe doradztwo – tel: +48 798 768 768, email: sklep@oszczedneinstalacje.pl
Opcja przekładni ślimakowej – wykonamy zawór z przekładnią lub pod przekładnię (zapytaj o wycenę)
Kompleksowa oferta – rączki, przekładnie, siłowniki, uszczelki zamienne – wszystko w jednym sklepie

Informacja dla Klientów

Uprzejmie informujemy, że zawór oferowany jest obecnie przez Producenta bez rączki. Rączka (kwadrat 14 mm) lub przekładnia ślimakowa dostępne są jako oddzielna oferta w naszym sklepie. Zobacz rączkę do zaworów DN 25-32

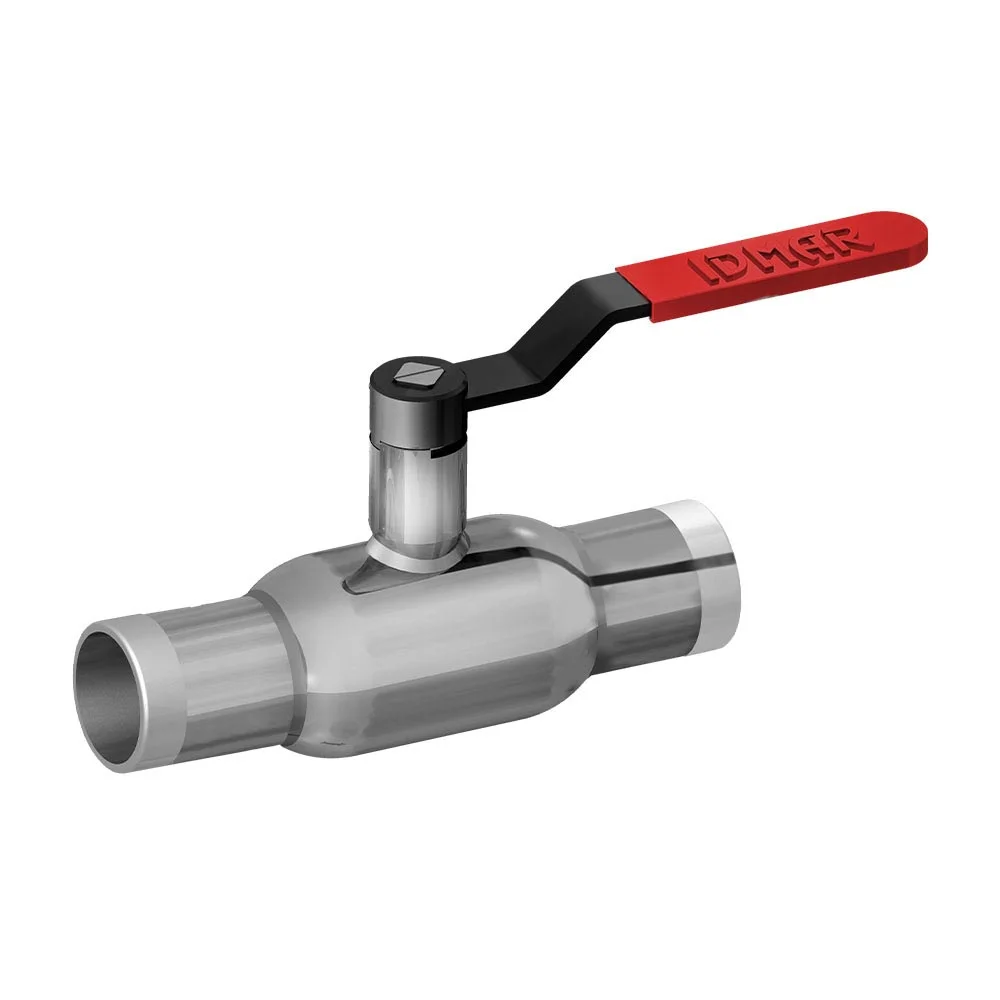

*Zdjęcie poglądowe. Wymiary mogą nieznacznie różnić się w zależności od partii produkcyjnej. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN. Zawór sprzedawany bez rączki – rączka, przekładnia lub siłownik do nabycia osobno.
