IDMAR Zawór kulowy DN100 do wody WK 2A Sandwich 1.6MPa kołnierzowy

Zawór kulowy kołnierzowy do wody DN100 WK2A Sandwich 1.6MPa

Kod produktu: APA10010016820

Zawór kulowy DN100 WK2A Sandwich do wody firmy IDMAR to zaawansowany technologicznie element armatury przemysłowej, przeznaczony do pracy w instalacjach wodnych pod ciśnieniem do 1.6 MPa. Wysoka jakość wykonania, trwałość oraz innowacyjne rozwiązania konstrukcyjne sprawiają, że wyróżnia się on spośród innych, dostępnych na rynku zaworów.

✅ Kluczowe cechy i zalety

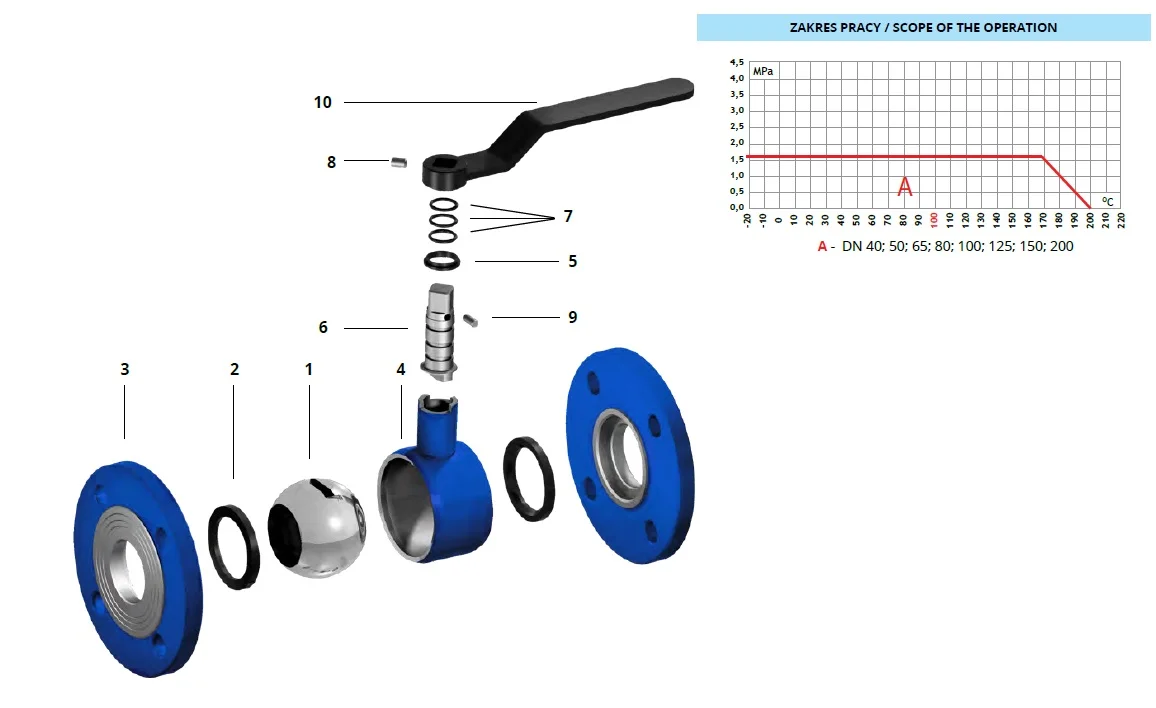

• Potrójne zabezpieczenie przed wyciekiem


  • Trzy wysokiej jakości o-ringi umieszczone w precyzyjnie wykonanych kanalikach zapewniają niezawodne uszczelnienie, chroniąc zawór przed wyciekiem i uszkodzeniem nawet w wymagających warunkach pracy.


• Zaawansowane uszczelnienia PTFE

• Tuleja łożyskująca trzpień została wykonana z politetrafluoroetylenu (PTFE) wzbogaconego grafitem, co zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu.

• Uszczelnienie kuli wykonano z mieszanki PTFE z dodatkiem  15% węgla (C), co poprawia trwałość i efektywność działania zaworu, jednocześnie zwiększając jego odporność na zużycie.



• Wytrzymały korpus z certyfikowanej stali P355NL1


  • Korpus zaworu wykonano z wysokiej jakości, certyfikowanej stali P355NL1, przeznaczonej do wyrobów ciśnieniowych. Ten rodzaj stali jest  odporny na działanie niskich temperatur, dzięki czemu może być stosowany w zaworach przeznaczonych do pracy w trudnych warunkach atmosferycznych.



• Obróbka strumieniowo-ścierna i malowanie antykorozyjne

• Korpus poddano obróbce strumieniowo-ściernej, co znacząco poprawia przyczepność powłoki lakierniczej.

• Zawór malowany jest 3-składnikową farbą podkładową, chroniącą jego powierzchnię przed korozją i działaniem   czynników zewnętrznych.

• Zgodność z Dyrektywą PED 2014/68/EU

  • Zgodnie z wymaganiami dyrektywy ciśnieniowej PED 2014/68/EU, przylga zaworu nie jest malowana. Zamiast tego zastosowano wysokiej jakości substancję antykorozyjną, która nie tylko chroni zawór przed działaniem czynników zewnętrznych i wystąpieniem korozji, ale również poprawia szczelność połączenia z rurociągiem.



Precyzja wykonania i trwałość

• Spawanie robotyczne - Wysokiej jakości spawy wykonane przez roboty zapewniają idealne położenie i wysoką wytrzymałość obudowy.
• Obróbka CNC - Wszystkie elementy zaworu są produkowane przy użyciu nowoczesnych maszyn CNC renomowanych marek, takich jak HAAS i OKUMA. Ich zastosowanie podczas produkcji gwarantuje najwyższą precyzję i jakość wykonania produktu.

 Ten zawór to doskonały wybór dla instalacji wodnych wymagających niezawodności, trwałości i zgodności z europejskimi normami technicznymi.

Zastosowanie

Zawór kulowy kołnierzowy do wody DN100 WK2A Sandwich 1.6MPa przeznaczony jest do sieci ciepłowniczych, systemów klimatyzacyjnych, instalacji wodociągowych oraz  przemysłowych.  Na życzenie klienta istnieje możliwość wykonania zaworu z przekładnią ślimakową lub pod przekładnię.

Specyfikacja:

• Przeznaczenie:  płyny grupy 2
• Średnica: DN100
• Max. ciśnienie: PS 16bar
• Temperatura pracy: -20°C ÷ +200°C

Podział płynów na grupy wg Dyrektywy Ciśnieniowej 2014/68/EU (PED):
• płyny grupy 1 - wybuchowe, łatwopalne, toksyczne, utleniające np.: propan-butan, ropa naftowa, gaz wielkopiecowy, gaz kopalniany.
• płyny grupy 2 - pozostałe płyny np.: woda (zimna i gorąca), para wodna, glikol, oleje, azot, dwutlenek węgla, sprężone powietrze.

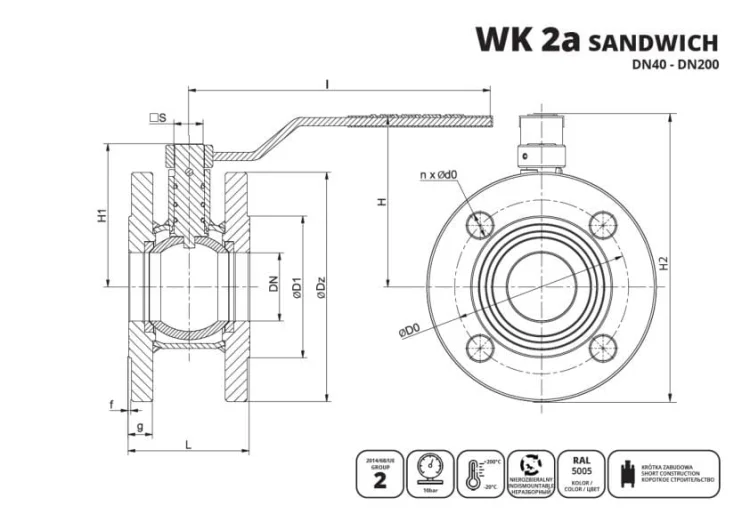

Parametry techniczne: Średnica DN:  100 mm Ciśnienie PS:   16 bar Waga:     16 kg Typ przyłącza:      F10 Kwadrat      19 Wymiary:   I   500 mm L  160 mm ØDz  220 mm ØD1  158 mm g    22 mm f      2 mm ØD0   180 mm Ød0     18 mm n ilość      8 H 144,5 mm H1 150 mm H2 254,5 mm □ s      19 mm

Zawór kulowy WK2A Sandwich DN100 może zastąpić zawory firmy:

1. EFAR WK7a 16 - kod produktu: 1.100.004.01620

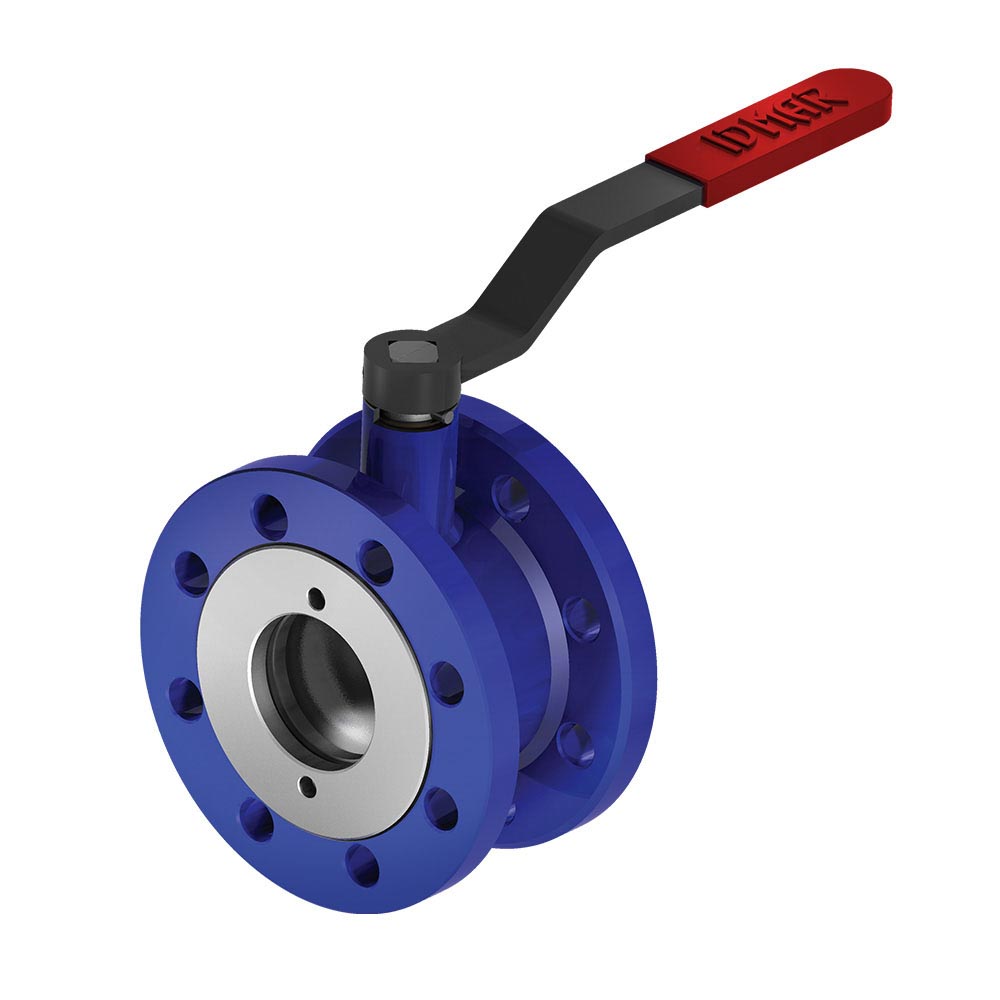

*Zdjęcie poglądowe
