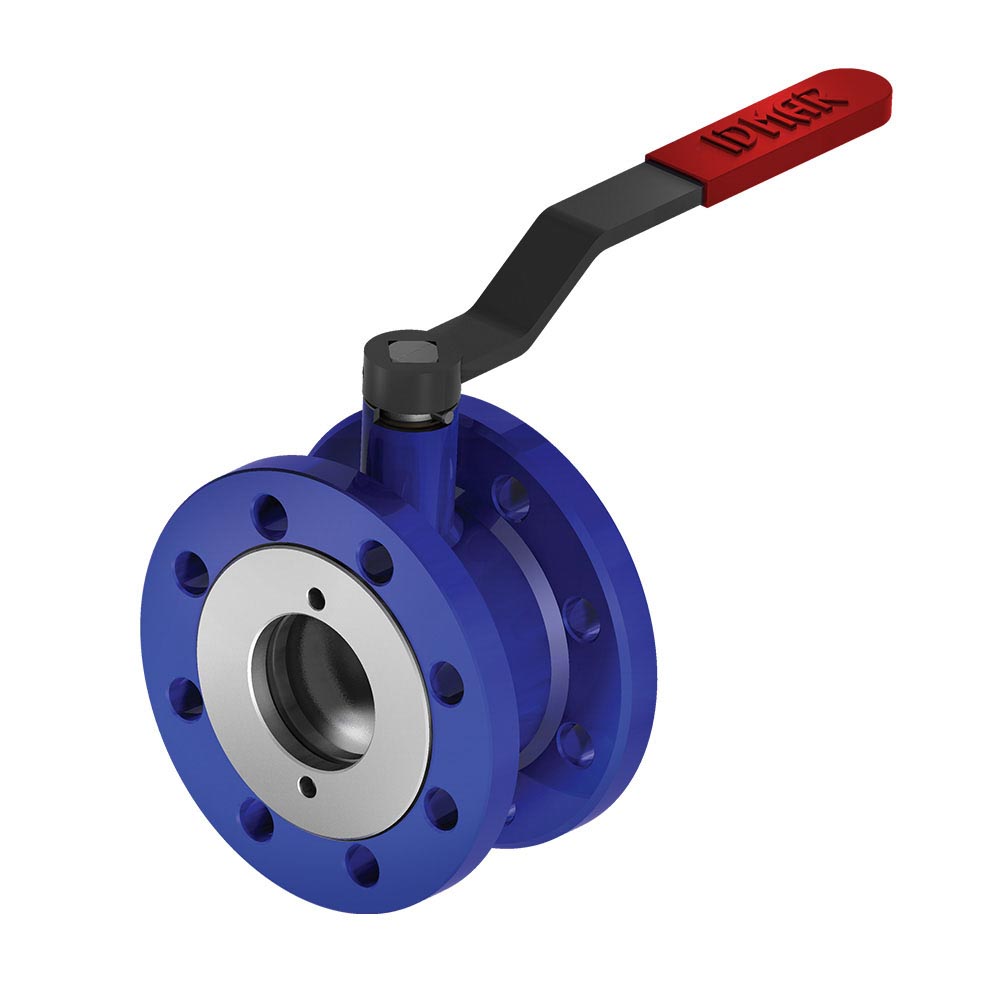

IDMAR Zawór Kulowy Kołnierzowy DN100 WK2a 1,6 MPa | PN 16 Bar | Temp. -20°C do +200°C

Zawór kulowy kołnierzowy DN100 WK2a 1,6 MPa – profesjonalna armatura odcinająca do sieci ciepłowniczych, HVAC i przemysłu. Przyłącze F10 bez spawania, korpus P355NL1, uszczelki PTFE + 15% C. Szczelność klasy A, żywotność > 50 000 cykli.

DN: 100 mm | Ciśnienie: 16 bar (PN 16) | Temp.: -20°C do +200°C
Korpus: P355NL1, RAL 5015 | Kula: 1.4408 (CF8M), full-bore
Kołnierz: F10, 8×M16, ØD₀=180 mm | Kwadrat: 19 mm (ISO 5211-F10)
Waga: 16,7 kg | Kod: APA10010016000 | Gwarancja: 2 lata

✓ Wysyłka 24h ✓ Zawór bez rączki (opcja z przekładnią) ✓ Dostępność na magazynie

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

1 344,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

IDMAR Zawór Kulowy Kołnierzowy do Wody DN100 WK2a 1,6 MPa | PN 16 Bar | Temp. -20°C do +200°C

Czym jest zawór kulowy kołnierzowy DN100 WK2a?

Zawór kulowy kołnierzowy IDMAR DN100 WK2a 1,6 MPa to urządzenie odcinające przeznaczone do sieci ciepłowniczych, systemów klimatyzacyjnych, instalacji wodociągowych oraz przemysłowych linii technologicznych. Oznaczenie "WK2a" odnosi się do klasyfikacji konstrukcyjnej wg polskich norm – zawór dwuczęściowy (korpus + pokrywa) z kulą pełną (full bore) oraz przyłączem kołnierzowym typu F10 zgodnym z PN-EN 1092-2.

Konstrukcja kołnierzowa umożliwia szybki montaż i demontaż bez konieczności spawania czy gwintowania – wystarczy połączyć kołnierze śrubami M16 z odpowiednią uszczelką (guma EPDM, grafit spiralny). Dzięki temu zawór nadaje się do modernizacji istniejących instalacji, wymiany awaryjnej armatury oraz projektów, w których wymagana jest możliwość okresowej konserwacji bez trwałej ingerencji w rurociąg. Korpus wykonano z certyfikowanej stali P355NL1 – materiału odpornego na niskie temperatury i przeznaczonego do wyrobów ciśnieniowych. Na życzenie klienta istnieje możliwość wykonania zaworu z przekładnią ślimakową lub pod przekładnię.

Budowa i Komponenty Zaworu

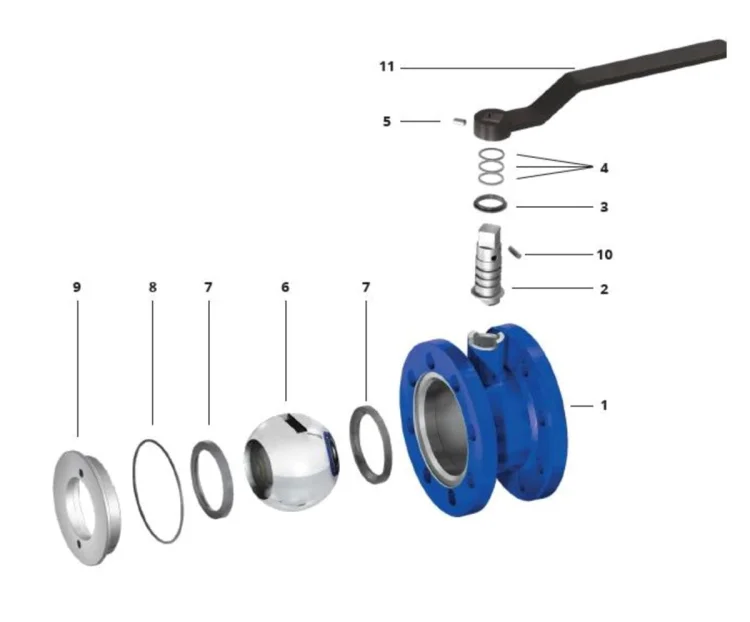

Zawór składa się z następujących elementów (numeracja zgodna z rysunkiem technicznym producenta):

Korpus – odlew z certyfikowanej stali P355NL1, przeznaczonej do wyrobów ciśnieniowych, odpornej na niskie temperatury. Korpus poddano obróbce strumieniowo-ściernej, a następnie malowano 3-składnikową farbą podkładową antykorozyjną w kolorze RAL 5015. Grubość ścianki dobrana wg normy PN-EN 12516 dla klasy ciśnieniowej PN16.
Trzpień – stal nierdzewna 1.4021 (X20Cr13) hartowana, chromowana, o chropowatości Ra ≤ 0,8 µm. Zapewnia płynne obroty kuli oraz szczelność wzdłuż osi obrotu.
Pierścień dolny (tuleja łożyskująca) – wykonany z PTFE wzbogaconego grafitem, zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu, redukuje opory tarcia, wytrzymuje obciążenia osiowe od kuli.
O-ring (pozycja 4) – uszczelka dynamiczna z elastomeru NBR (dla wody, oleju) lub EPDM (dla gorącej wody, pary do +200°C), montowana na trzpieniu. Zawór wyposażony w potrójne zabezpieczenie przed wyciekiem – trzy wysokiej jakości O-ringi umieszczone w precyzyjnie wykonanych kanalikach zapewniają niezawodne uszczelnienie nawet w wymagających warunkach pracy.
Kula – stal chromowo-niklowa 1.4408 (CF8M), polerowana do połysku Ra ≤ 0,4 µm, pełny bore (średnica otworu = DN100 = 158 mm), co minimalizuje opory przepływu.
Uszczelnienie kuli – wykonano z mieszanki PTFE z dodatkiem 15% węgla (C), co poprawia trwałość i efektywność działania zaworu, jednocześnie zwiększając jego odporność na zużycie oraz zapewnia szczelność kuli względem korpusu (klasa A wg PN-EN 12266).
O-ring (pozycja 7) – uszczelka statyczna między korpusem a pokrywą.
Wkrętka (pozycja 8) – nakrętka dociskowa pokrywy, stal ocynkowana lub nierdzewna.
Kołek walcowy (pozycja 9) – zabezpieczenie przed samoczynnym obrotem trzpienia.
Wkręt dociskowy (pozycja 10) – śruba regulacyjna docisku uszczelki (nie występuje w wersjach najprostszych).
Uchwyt (pozycja 11) – dźwignia obsługowa nie jest dołączona standardowo – można zamówić osobno: rączka standardowa (kwadrat 19 mm), rączka wydłużona,

Schemat budowy zaworu kulowego kołnierzowego DN100 WK2a

Rysunek techniczny – budowa zaworu

Kluczowe Cechy Technologiczne – Innowacje IDMAR

Potrójne zabezpieczenie przed wyciekiem
Trzy wysokiej jakości O-ringi umieszczone w precyzyjnie wykonanych kanalikach zapewniają niezawodne uszczelnienie, chroniąc zawór przed wyciekiem i uszkodzeniem nawet w wymagających warunkach pracy.

Zaawansowane uszczelnienia PTFE
Tuleja łożyskująca trzpień została wykonana z politetrafluoroetylenu (PTFE) wzbogaconego grafitem, co zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu. Uszczelnienie kuli wykonano z mieszanki PTFE z dodatkiem 15% węgla (C), co poprawia trwałość i efektywność działania zaworu, jednocześnie zwiększając jego odporność na zużycie.

Wytrzymały korpus z certyfikowanej stali P355NL1
Korpus zaworu wykonano z wysokiej jakości, certyfikowanej stali P355NL1, przeznaczonej do wyrobów ciśnieniowych. Ten rodzaj stali jest odporny na działanie niskich temperatur, dzięki czemu może być stosowany w zaworach przeznaczonych do pracy w trudnych warunkach atmosferycznych.

Obróbka strumieniowo-ścierna i malowanie antykorozyjne
Korpus poddano obróbce strumieniowo-ściernej, co znacząco poprawia przyczepność powłoki lakierniczej. Zawór malowany jest 3-składnikową farbą podkładową, chroniącą jego powierzchnię przed korozją i działaniem czynników zewnętrznych.

Parametry Techniczne

Parametr	Wartość
Kod produktu	APA10010016000
Średnica nominalna (DN)	100 mm
Ciśnienie nominalne (PS)	16 bar (1,6 MPa / PN16)
Temperatura pracy	-20°C do +200°C (dane producenta IDMAR)
Typ przyłącza	F10 (kołnierz płaski wg PN-EN 1092-2)
Materiał korpusu	Stal certyfikowana P355NL1 (odporna na niskie temperatury)
Materiał kuli	Stal nierdzewna 1.4408 (CF8M), polerowana
Materiał trzpienia	Stal nierdzewna 1.4021 (X20Cr13) hartowana
Uszczelki	PTFE + grafit / PTFE + 15% węgla (C) / NBR / EPDM
Kwadrat napędowy (□ s)	19 mm (ISO 5211-F10)
Waga	16,7 kg (bez rączki / siłownika)
Normy	PN-EN 12516-2, PN-EN 1092-2, PN-EN 12266-1 (klasa A)
Kolor	Niebieski RAL 5015 (powłoka antykorozyjna 3-składnikowa)
Gwarancja	2 lata

Wymiary Gabarytowe (wg Rysunku Technicznego)

Symbol wymiaru	Wartość [mm]	Opis
I	500	Długość zabudowy (kołnierz–kołnierz)
L	160	Długość korpusu (bez kołnierzy)
ØDz	220	Średnica zewnętrzna kołnierza
ØD1	158	Średnica wewnętrzna przepływu (full-bore)
g	22	Grubość kołnierza
f	2	Wysokość wystającej uszczelki
ØD0	180	Średnica podziałowa otworów na śruby
Ød0	M16	Gwint śruby
n (ilość)	8	Liczba otworów na śruby (8 szt.)
H	144	Wysokość korpusu (od osi do góry pokrywy)
H1	149,5	Wysokość od osi do góry trzpienia
H2	254	Wysokość całkowita z rączką (jeśli zamontowana)
□ s	19	Wymiar kwadratu napędowego (rączka / przekładnia)

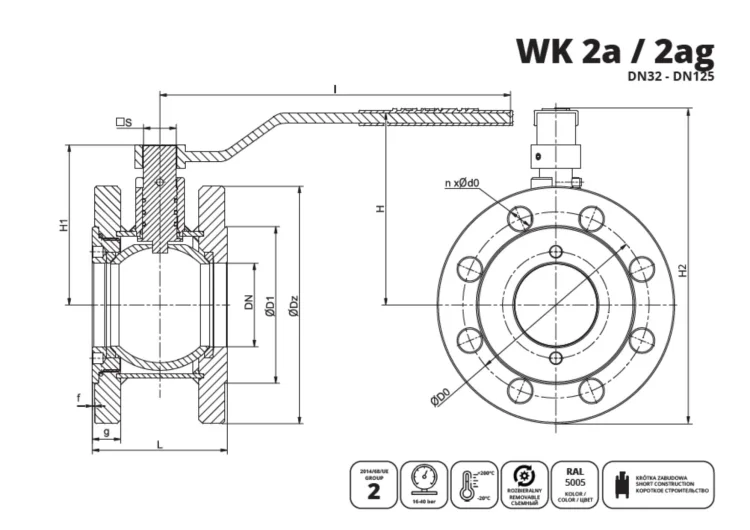

Wymiary gabarytowe zaworu kulowego DN100 WK2a

Rysunek techniczny z wymiarami

Zastosowania Zaworu Kulowego Kołnierzowego DN100

Zawory DN100 WK2a znajdują zastosowanie w wielkopowierzchniowych instalacjach ciepłowniczych (osiedla, budynki wielorodzinne), przemysłowych liniach technologicznych (rafinerie, zakłady chemiczne), centralach HVAC (central wentylacyjnych, agregatach chłodniczych), stacjach uzdatniania wody oraz pompowniach przemysłowych. Dzięki przyłączu kołnierzowemu F10 i kwadratu napędowego 19 mm możliwy jest montaż przekładni ślimakowej.

6 Kluczowych Zalet Zaworu Kulowego IDMAR DN100

Szybki montaż kołnierzowy – połączenie bez spawania, wymiana w 20–40 minut, 8 śrub M16.
Zakres temperatur -20°C … +200°C – uniwersalność od instalacji chłodniczych po sieci parowe.
Żywotność > 50 000 cykli – PTFE + 15% węgla (C), korpus P355NL1, 20–30 lat eksploatacji.
Full bore (DN100 = Ø 158 mm) – minimalne opory przepływu, straty ciśnienia ΔP ≈ 0.
Gotowość do automatyzacji – kwadrat 19 mm (ISO 5211-F10), przekładnia ślimakowa, siłowniki elektryczne/pneumatyczne.
Szczelność klasy A + potrójne zabezpieczenie – trzy O-ringi, przeciek < 0,01 ml/min.

Dlaczego warto kupić u nas?

Wysyłka 24h – zamówienie złożone do godz. 11:00 wysyłamy tego samego dnia
Gwarancja 2 lata – produkt objęty pełną gwarancją producenta IDMAR
Fachowe doradztwo – tel: +48 798 768 768, email: sklep@oszczedneinstalacje.pl
Opcja przekładni ślimakowej – wykonamy zawór z przekładnią lub pod przekładnię (zapytaj o wycenę)
Kompleksowa oferta – rączki, przekładnie, siłowniki, uszczelki zamienne – wszystko w jednym sklepie

Informacja dla Klientów

Uprzejmie informujemy, że zawór oferowany jest obecnie przez Producenta bez rączki. Rączka dostępna jest jako oddzielna oferta w naszym sklepie.

*Zdjęcie poglądowe. Wymiary mogą nieznacznie różnić się w zależności od partii produkcyjnej. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN. Zawór sprzedawany bez rączki – rączka, przekładnia lub siłownik do nabycia osobno.
