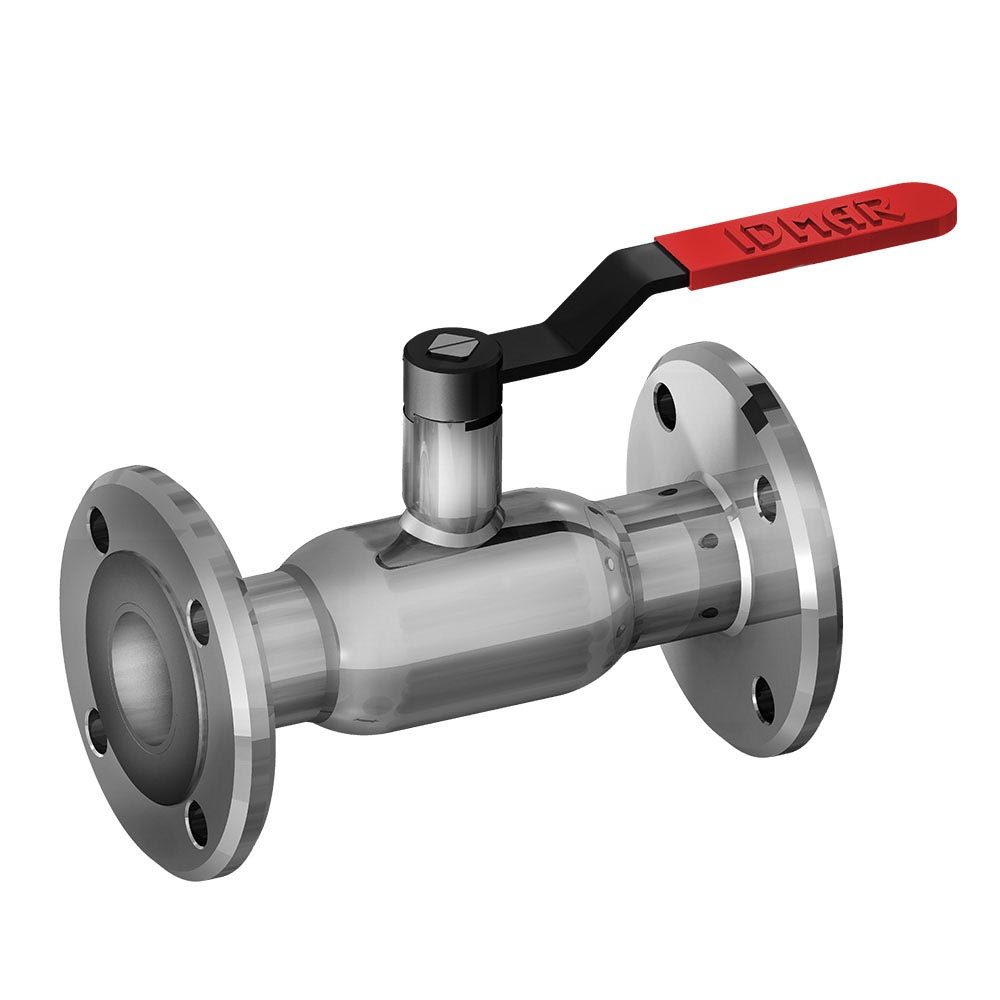

Czym jest zawór kulowy do pary DN15 WKN2at 4,0 MPa?

Specjalistyczny zawór odcinający przeznaczony do wysokotemperaturowych instalacji przemysłowych – sieci ciepłowniczych na parę wodną, linii technologicznych z olejem termalnym, systemów spalin oraz gazów odlotowych. Konstrukcja z przyłączem kołnierzowym PN40 oraz zaniżonym przelotem Ødk 12 mm zapewnia kompaktowe wymiary oraz zwiększoną wytrzymałość korpusu na wysokie ciśnienie robocze. Uszczelnienia z PTFE + 15 % węgla gwarantują szczelność w temperaturach do +250 °C, a kula ze stali nierdzewnej 304 zapewnia odporność na korozję oraz długą żywotność – ponad 50 000 cykli otwarcie/zamknięcie.

Budowa i komponenty zaworu WKN2at DN15

• Kula – stal nierdzewna 304, przelot zaniżony Ødk 12 mm
• Uszczelka kulowa – PTFE + 15 % węgla (C), temperatura do +250 °C
• Gniazdo uszczelki – stal nierdzewna 304, precyzyjnie obrobione
• Sprężyna kompensująca – stal sprężynowa 50CrV4
• Króciec – przyłącze kołnierzowe PN40 wg PN‑EN 1092‑1
• Kołnierz – stal węglowa certyfikowana, otwory montażowe wg normy
• Korpus – stal certyfikowana P235GH/P265GH/P250GH (opcja wyboru)
• Komin napędowy – konstrukcja wzmocniona, dostępne wersje rączki lub przekładni
• Trzpień – stal P250GH, odporna na wysokie temperatury
• Pierścień dolny – brąz fosforowy CuPS10, łożysko ślizgowe
• Pierścień uszczelniający O‑ring – grafit lub EPDM (w zależności od warunków)
• Pierścień ślizgowy górny – brąz fosforowy CuPS10
• Dławica – zestaw uszczelniający (pierścienie, nakrętka, podkładka)
• Uchwyt napędowy – stal S235JR, kwadrat 11 mm (ISO 5211 F05)
• Śruba dociskowa – wg PN‑EN ISO 4026, blokada pozycji kuli

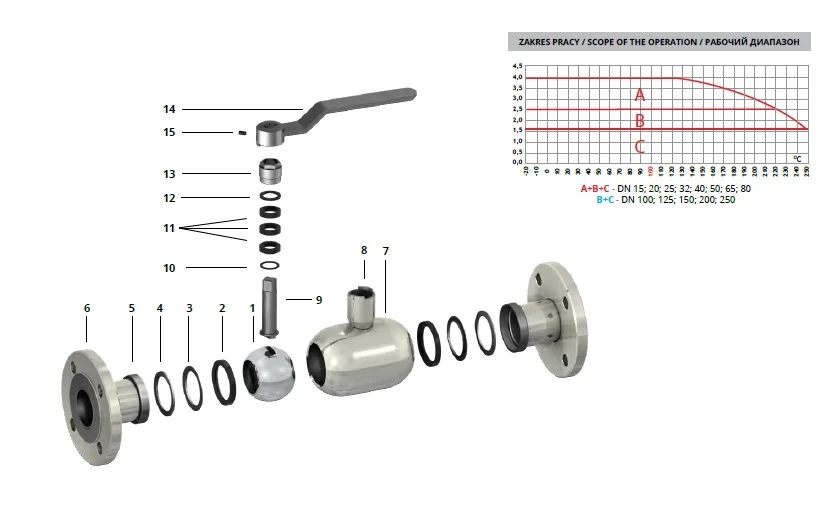

Rysunek 1. Konstrukcja zaworu kulowego do pary WKN2at

Cechy techniczne

• ✔ Przelot zaniżony Ødk 12 mm – kompaktowa konstrukcja, zwiększona wytrzymałość korpusu
• ✔ Współczynnik Kv ≈ 8 m³/h – zredukowane opory przepływu w stosunku do średnicy nominalnej
• ✔ Uszczelnienia PTFE + 15 % węgla – temperatura robocza do +250 °C
• ✔ Pierścień uszczelniający O‑ring grafitowy – dodatkowe zabezpieczenie przed wyciekami na trzpieniu
• ✔ Sprężyna kompensująca nacisk – automatyczna korekta nacisku uszczelki, kompensacja rozszerzalności cieplnej
• ✔ Korpus wzmocniony – grubość ścianki o ~30 % wyższa niż standard PN16
• ✔ Łożyska ślizgowe brązowe CuPS10 – żywotność ponad 50 000 cykli
• ✔ Kwadrat napędowy 11 mm – zgodny z normą ISO 5211 F05, możliwość montażu przekładni lub siłownika

Parametry techniczne

Wymiary gabarytowe

Parametr wymiaru	Wartość [mm]
ØDk – średnica kołnierza	95
ØD1 – średnica rozmieszczenia otworów	65
g – grubość kołnierza	14
Ødk – średnica wewnętrzna (przelot zaniżony)	12
L – długość całkowita zaworu	130
I – długość z uchwytem	200
H – wysokość korpusu zaworu	82,5
H1 – wysokość do osi napędu	66,5
H2 – wysokość całkowita (z napędem)	135
□ s – wymiar kwadratu napędowego	11
f – wysięg kołnierza	2

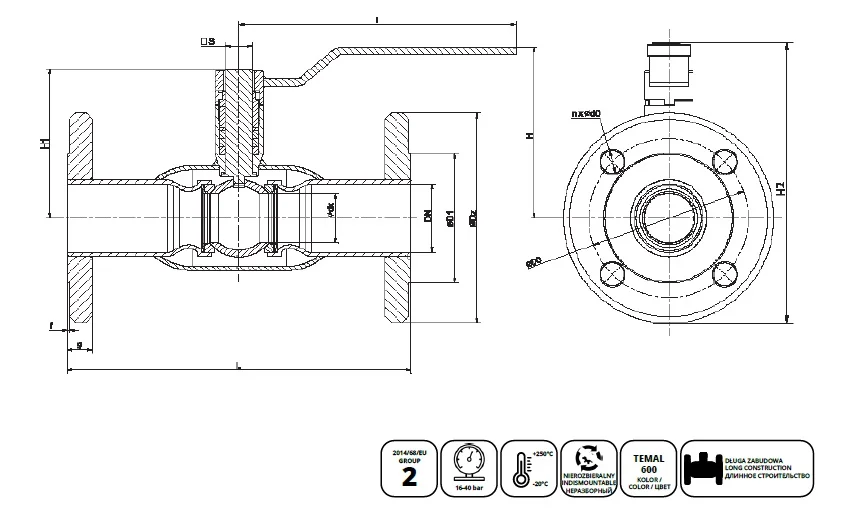

Rysunek 2. Wymiary gabarytowe zaworu kulowego DN15 WKN2at

Zastosowania przemysłowe

Zawór kulowy DN15 WKN2at 4,0 MPa znajduje zastosowanie w wymagających instalacjach przemysłowych i energetycznych, w których konieczne jest zapewnienie szczelności oraz odporności na wysokie ciśnienie i temperaturę. Główne obszary wykorzystania obejmują:

• Instalacje parowe – zasilanie urządzeń technologicznych, sterylizacja, procesy grzewcze
• Przemysł petrochemiczny – linie procesowe, instalacje destylacyjne
• Kotłownie i elektrociepłownie – sieci pary technologicznej
• Systemy odzysku ciepła odpadowego – ORC, instalacje z olejem termalnym
• Instalacje oleju termalnego – systemy ogrzewania pośredniego, procesowe wymienniki ciepła
• Przemysłowe układy HVAC – duże systemy klimatyzacyjne i wentylacyjne
• Sieci ciepłownicze – odcinki zasilające o średnicy DN15

6 kluczowych zalet zaworu DN15 WKN2at 4,0 MPa

1. Przyłącze kołnierzowe PN40 – szybki i niezawodny montaż, zgodny z normą PN‑EN 1092‑1, kompatybilność z systemami stalowymi i spawanymi.
2. Uszczelnienia PTFE + 15 % węgla – temperatura do +250 °C, odporność chemiczna, długa żywotność w agresywnych mediach.
3. Ciśnienie robocze do 40 bar – korpus o grubości ścianki zwiększonej o ~30 %, materiały certyfikowane P235GH/P265GH/P250GH.
4. Kompaktowa konstrukcja z przelotem zaniżonym Ødk 12 mm – redukcja gabarytów, zwiększona wytrzymałość przy zachowaniu funkcjonalności odcinania.
5. Żywotność > 50 000 cykli – łożyska ślizgowe z brązu fosforowego CuPS10, precyzyjne dopasowanie komponentów, sprężyna kompensująca nacisk.
6. Gotowość do automatyzacji – kwadrat napędowy 11 mm zgodny z ISO 5211 F05, możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego, szczelność klasy A (< 0,01 ml/min), certyfikaty CE i PED, gwarancja 2 lata.
