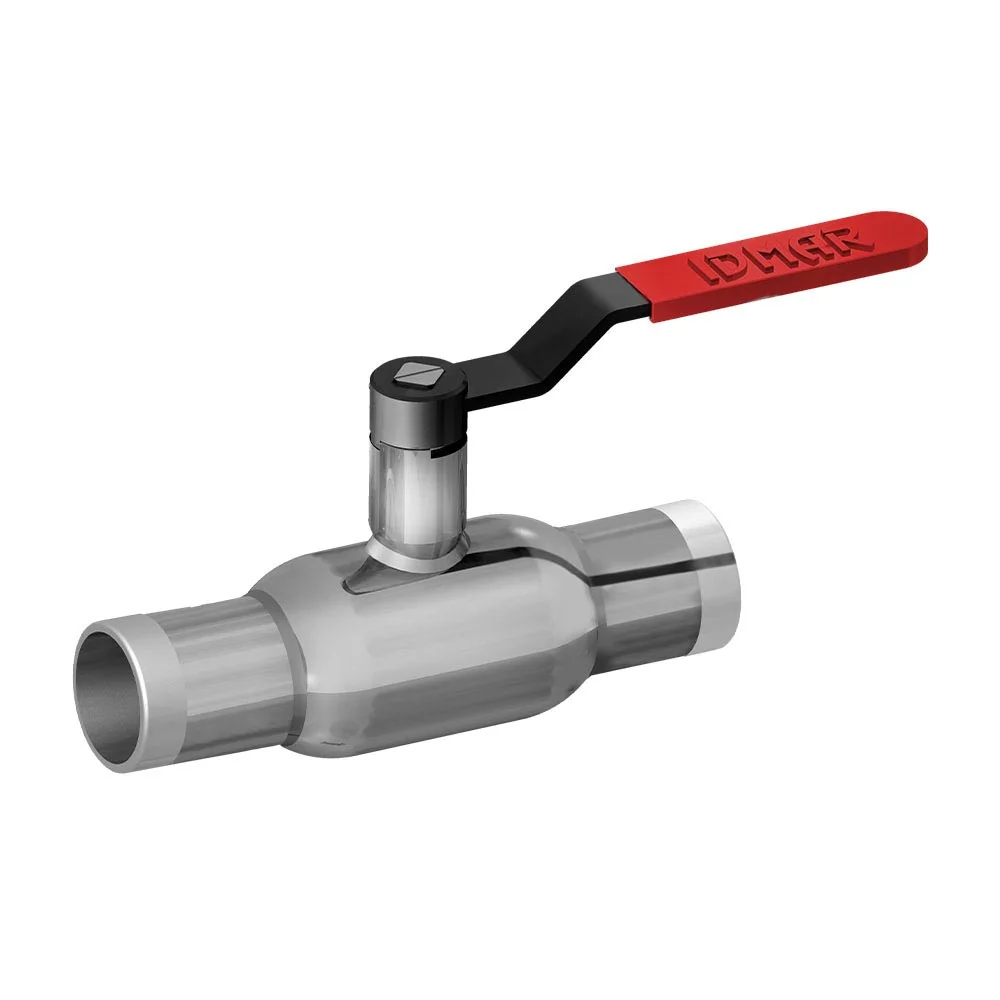

IDMAR Zawór kulowy DN15 do pary WKP 2ct 4.0 MPa do wspawania pełnoprzelotowy

Przejdź do sekcji Opinie

Zawór kulowy wysokotemperaturowy DN15 WKP2ct 4,0 MPa – profesjonalna armatura do sieci ciepłowniczych i przemysłu. Przyłącze do wspawania, konstrukcja pełnoprzelotowa (full bore), korpus P325GH/P265GH/P250GH, uszczelki PTFE + 15% C. Szczelność klasy A, temperatura do +250°C.

DN: 15 mm | Ciśnienie: 40 bar (PN 40) | Temp.: -20°C do +250°C
Korpus: P325GH/P265GH/P250GH (opcja) | Kula: Stal 304, pełny przelot
Przyłącze: Do wspawania ØD=21,3 mm | Napęd: d1=6,5 / d2=10 mm
Waga: 1,7 kg | Kod: APA01511040000 | Gwarancja: 2 lata

✓ Wysyłka 24h ✓ Zawór bez rączki (opcja z przekładnią) ✓ Dostępność na magazynie

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

299,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Zawór Kulowy Wysokotemperaturowy do Wspawania DN15 WKP2ct 4,0 MPa | Pełnoprzelotowy | PN 40 Bar | Temp. -20°C do +250°C

Czym jest zawór kulowy wysokotemperaturowy DN15 WKP2ct 4,0 MPa?

Zawór kulowy wysokotemperaturowy IDMAR DN15 WKP2ct 4,0 MPa to specjalistyczne urządzenie odcinające z pełnym przelotem (full bore), przeznaczone do wysokoparametrowych sieci ciepłowniczych oraz instalacji przemysłowych pracujących w ekstremalnych warunkach temperaturowych. Oznaczenie "WKP2ct" wskazuje na konstrukcję pełnoprzelotową z przyłączem do wspawania, co zapewnia trwałe, szczelne połączenie z rurociągiem bez możliwości demontażu bez cięcia spawu oraz minimalne straty hydrauliczne.

Zawór dedykowany jest do obsługi pary wodnej, przegrzanych mediów technologicznych, olejów przemysłowych, spalin oraz gazów przy temperaturach od -20°C do +250°C i ciśnieniu maksymalnym 40 bar (4,0 MPa). Korpus wykonano z certyfikowanej stali P325GH, P265GH lub P250GH (opcja) odpornej na niskie temperatury i cykliczne naprężenia termiczne. Kula ze stali nierdzewnej 304 w połączeniu z zaawansowanymi uszczelkami PTFE + 15% węgla (C) oraz O-ringiem grafitowym gwarantuje szczelność klasy A (przeciek < 0,01 ml/min) nawet przy długotrwałej pracy w środowisku pary nasyconej i przegrzanej. Na życzenie klienta możliwe jest wykonanie zaworu z przekładnią ślimakową lub pod przekładnię.

Budowa i Komponenty Zaworu

Zawór składa się z następujących elementów (numeracja zgodna z dokumentacją techniczną producenta):

Kula – stal nierdzewna 304, polerowana, pełny przelot (full bore), zapewnia minimalne straty hydrauliczne i kontrolowany przepływ.
Uszczelka – wykonana z PTFE z dodatkiem 15% węgla (C), zapewnia szczelność klasy A w zakresie temperatur -20°C do +250°C, odporność na cykliczne obciążenia termiczne i mechaniczne.
Gniazdo uszczelki – stal nierdzewna 304/316, precyzyjnie obrobione, zapewnia równomierne dociskanie uszczelki do powierzchni kuli.
Sprężyna – stal sprężynowa 50CrV4, kompensuje rozszerzalność termiczną uszczelki, utrzymuje stały docisk niezależnie od temperatury pracy.
Króciec – stal P325GH/P265GH/P250GH (opcja), przyłącze do wspawania (Ø 21,3 mm), przygotowane pod spawanie czołowe (bez rowka), grubość ścianki zgodna z wymogami PN-EN 12516 dla PN40.
Korpus – odlew z certyfikowanej stali P325GH/P265GH/P250GH (opcja), wzmocniony dla pracy przy ciśnieniu 40 bar, zabezpieczony powłoką antykorozyjną RAL 5015.
Komin – stal P325GH/P265GH/P250GH (opcja), element górny korpusu zabezpieczający trzpień.
Trzpień – stal P355NL1, hartowana, chromowana, chropowatość Ra ≤ 0,8 µm, zapewnia płynne obroty kuli i szczelność wzdłuż osi obrotu.
Pierścień dolny (tuleja łożyskująca) – PTFE + 15% węgla (C), zwiększona odporność na temperaturę i obciążenia mechaniczne.
O-ring – Grafit, uszczelka dynamiczna na trzpieniu dedykowana dla wysokich temperatur (> 200°C).
Uchwyt – stal S235JR, podstawa pod rączkę lub przekładnię – nie jest dołączona standardowo.
Wkręt dociskowy – wg PN-EN ISO 4026, zabezpieczenie przed samoczynnym obrotem trzpienia.
Dławica – stal nierdzewna 420, nakrętka dociskowa uszczelki trzpienia, moment dokręcenia ~50 Nm.

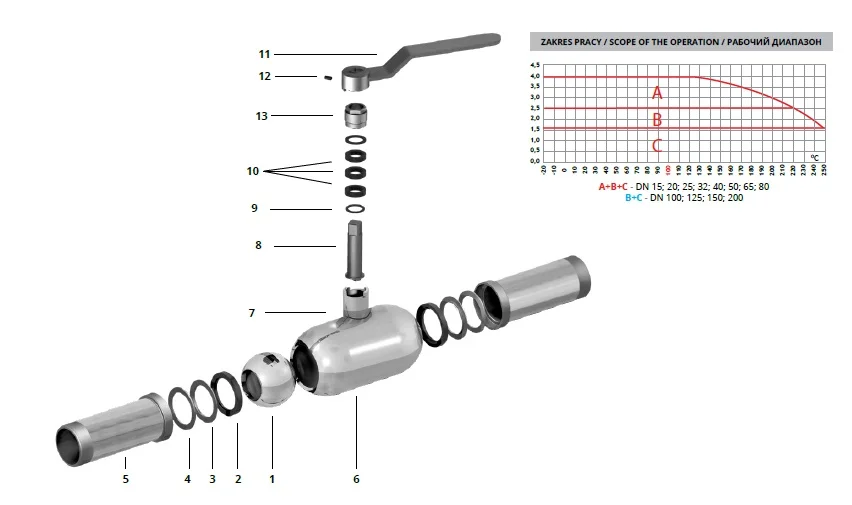

Schemat budowy zaworu kulowego DN15 WKP2ct

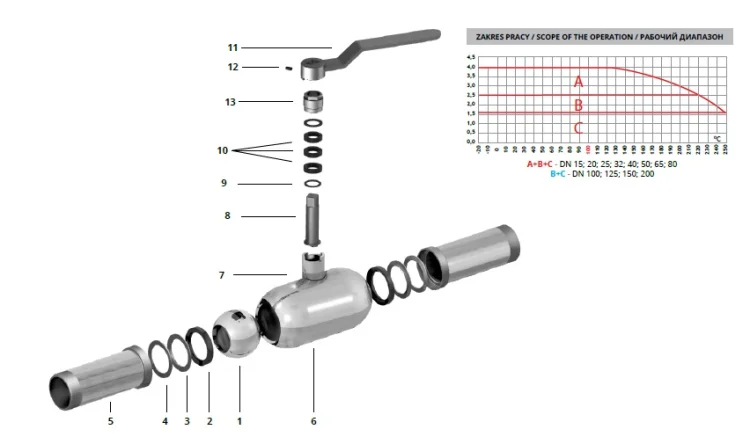

Rysunek techniczny – budowa zaworu WKP2ct

Kluczowe Cechy Technologiczne – Innowacje IDMAR dla Wersji Pełnoprzelotowej

Pełny przelot (full bore) – minimalne straty hydrauliczne
Konstrukcja pełnoprzelotowa z kulistym elementem zamykającym o średnicy równej średnicy wewnętrznej króćca eliminuje opory przepływu i zapewnia współczynnik przepływu Kv zbliżony do 100% wartości nominalnej.

Uszczelnienia PTFE + 15% węgla (C) + O-ring grafitowy do +250°C
Wzmocniona kompozycja PTFE z dodatkiem 15% węgla oraz O-ring grafitowy zapewniają temperaturę pracy do +250°C oraz zwiększoną odporność na ścieranie i cykliczne obciążenia termiczne w instalacjach parowych.

System kompensacji rozszerzalności termicznej
Sprężyna ze stali 50CrV4 automatycznie kompensuje rozszerzalność cieplną uszczelki, zapewniając stały docisk kuli niezależnie od temperatury. Eliminuje to konieczność serwisowania zaworu w trakcie eksploatacji.

Wzmocniony korpus P325GH/P265GH/P250GH dla PN40
Korpus wykonano z certyfikowanej stali P325GH, P265GH lub P250GH (opcja) o zwiększonej wytrzymałości (grubość ścianki +30% vs PN16), odpornej na działanie niskich temperatur oraz cykliczne naprężenia termiczne występujące przy rozruchu i wyłączaniu instalacji parowych.

Przyłącze do wspawania – trwałość montażu
Krócce przygotowane pod spawanie czołowe (bez rowka) zapewniają trwałe, szczelne połączenie z rurociągiem, eliminując ryzyko nieszczelności na złączach kołnierzowych w warunkach wysokiej temperatury i ciśnienia.

Parametry Techniczne

Parametr	Wartość
Kod produktu	APA01511040000
Średnica nominalna (DN)	15 mm
Ciśnienie maksymalne (PS)	40 bar (4,0 MPa / PN40)
Temperatura pracy	-20°C do +250°C (dane producenta IDMAR)
Typ przyłącza	Do wspawania (króciec Ø 21,3 mm)
Typ konstrukcji	Pełnoprzelotowy (full bore)
Materiał korpusu	Stal certyfikowana P325GH/P265GH/P250GH (opcja)
Materiał kuli	Stal nierdzewna 304
Materiał trzpienia	Stal P355NL1
Uszczelki	PTFE + 15% węgla (C) / O-ring Grafit
Napęd	d1=6,5 mm / d2=10 mm (ISO 5211 F05)
Waga	1,7 kg (bez rączki / siłownika)
Normy	PN-EN 1092-1, PN-EN 12516-2, PN-EN 12266-1 (klasa A), PED 2014/68/EU
Certyfikat CE	TAK
Gwarancja	2 lata

Wymiary Gabarytowe (wg Rysunku Technicznego)

Symbol wymiaru	Wartość [mm]	Opis
ØD	21,3	Średnica zewnętrzna krócca
g	14	Grubość ścianki krócca
L	230	Długość korpusu (bez króćców)
I	140	Długość całkowita zabudowy
H	99	Wysokość korpusu (od osi do góry pokrywy)
H1	77	Wysokość od osi do góry trzpienia
H2	123	Wysokość całkowita z rączką (jeśli zamontowana)
Napęd	d1=6,5 / d2=10	Wymiar trzpienia napędowego

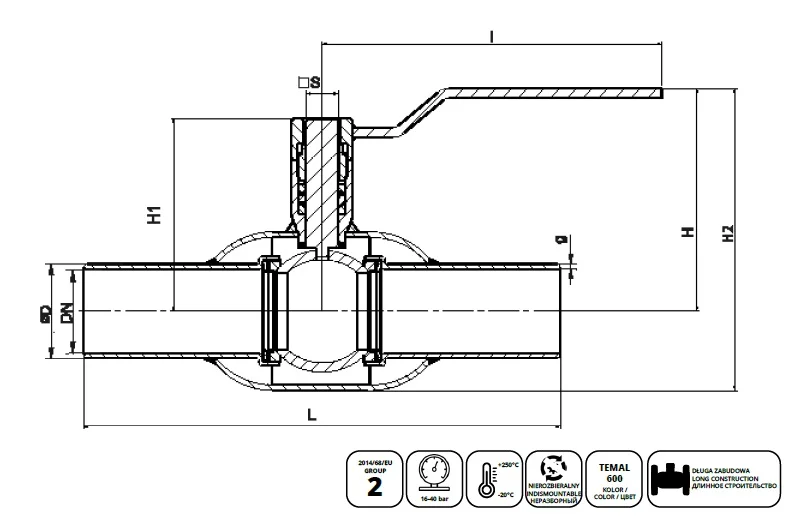

Rysunek techniczny z wymiarami

Zastosowania Zaworu Kulowego Wysokotemperaturowego DN15 WKP2ct

Zawory DN15 WKP2ct 4,0 MPa znajdują zastosowanie w wysokoparametrowych sieciach ciepłowniczych (kotłownie przemysłowe, elektrociepłownie, centrale kogeneracyjne), instalacjach parowych (para wodna do +250°C), liniach technologicznych wysokotemperaturowych (rafinerie, zakłady petrochemiczne, piece przemysłowe), systemach spalin i gazów odlotowych (instalacje spalania odpadów, kotły biomasowe), sieciach oleju termalnego (systemy grzewcze powyżej 150°C), instalacjach HVAC przemysłowych (przegrzana woda sieciowa, centrale parowe) oraz instalacjach gazów przemysłowych. Przyłącze do wspawania zapewnia trwałość montażu w warunkach ekstremalnych obciążeń termomechanicznych.

6 Kluczowych Zalet Zaworu Kulowego IDMAR DN15 WKP2ct 4,0 MPa

Pełny przelot (full bore) – minimalne straty hydrauliczne – średnica wewnętrzna kuli równa średnicy króćca, współczynnik przepływu Kv ≈ 100%, brak oporów hydraulicznych.
Temperatura do +250°C – uszczelnienia PTFE + 15% węgla (C), O-ring grafitowy, sprężyna kompensacyjna 50CrV4, dedykowane dla instalacji parowych i wysokotemperaturowych.
Wysokociśnieniowa konstrukcja PN40 – wytrzymuje ciśnienie maksymalne 40 bar, wzmocniony korpus P325GH/P265GH/P250GH, grubość ścianki +30% vs PN16.
Przyłącze do wspawania – trwałe, szczelne połączenie z rurociągiem, eliminuje ryzyko nieszczelności na złączach kołnierzowych przy wysokiej temperaturze.
Żywotność > 50 000 cykli – kula stal 304, korpus P325GH/P265GH/P250GH, system kompensacji rozszerzalności termicznej, żywotność 20–30 lat w warunkach przemysłowych.
Szczelność klasy A – przeciek < 0,01 ml/min przy 40 bar i 250°C, certyfikat PED 2014/68/EU, certyfikat CE, norma PN-EN 12266-1.

Dlaczego warto kupić u nas?

Wysyłka 24h – zamówienie złożone do godz. 11:00 wysyłamy tego samego dnia
Gwarancja 2 lata – produkt objęty pełną gwarancją producenta IDMAR
Fachowe doradztwo – tel: +48 798 768 768, email: sklep@oszczedneinstalacje.pl
Opcja przekładni ślimakowej – wykonamy zawór z przekładnią lub pod przekładnię (zapytaj o wycenę)
Kompleksowa oferta – rączki, przekładnie, siłowniki, uszczelki zamienne – wszystko w jednym sklepie

Informacja dla Klientów

Uprzejmie informujemy, że zawór oferowany jest obecnie przez Producenta bez rączki. Rączka lub przekładnia ślimakowa dostępne są jako oddzielna oferta w naszym sklepie. Na życzenie klienta możliwe jest wykonanie zaworu z przekładnią ślimakową lub pod przekładnię – zapytaj o wycenę.

*Zdjęcie poglądowe. Wymiary mogą nieznacznie różnić się w zależności od partii produkcyjnej. Wymiary kołnierzy i powierzchnie uszczelniające kołnierzy wg PN-EN 1092-1, inne wg uzgodnień. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN. Zawór sprzedawany bez rączki – rączka, przekładnia lub siłownik do nabycia osobno.
