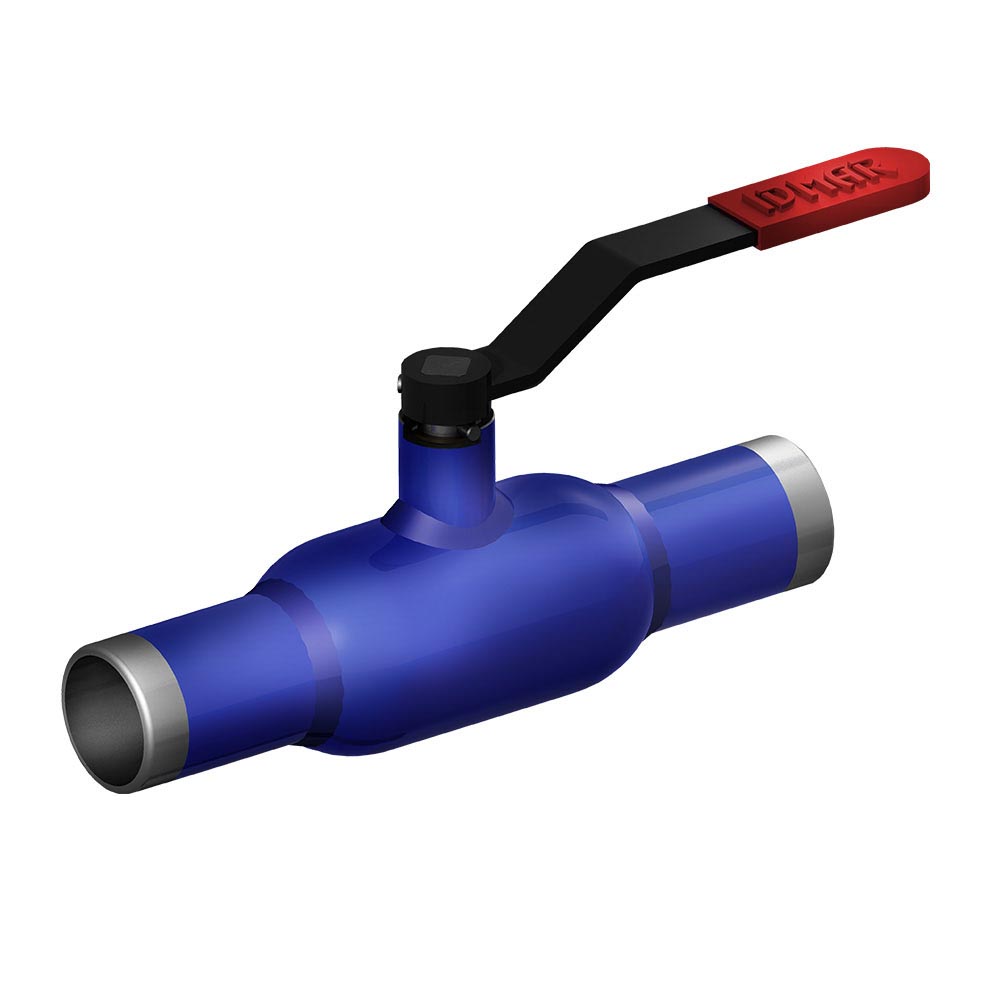

Czym jest zawór kulowy do wspawania DN15 WKN 2c 4,0 MPa?

Specjalistyczny zawór odcinający o zaniżonym przelocie przeznaczony do instalacji wodnych – woda pitna, woda technologiczna, para wodna (do +200 °C), glikol, sprężone powietrze, oleje (płyny grupy 2 wg PED). Konstrukcja z przyłączem do wspawania zapewnia trwałe, szczelne połączenie z rurociągiem bez konieczności stosowania kołnierzy czy gwintów. Zaniżony przelot oznacza, że średnica wewnętrzna kuli jest mniejsza niż DN rurociągu, co pozwala na zastosowanie węższych komponentów przy zachowaniu pełnej funkcjonalności odcinającej. Ciśnienie robocze do 40 bar (4,0 MPa) odpowiada instalacjom wysokociśnieniowym. Uszczelnienia z PTFE + 20 % węgla (zgodnie ze specyfikacją materiałową producenta) oraz O-ringi FKM70 gwarantują szczelność klasy A w zakresie temperatur od –20 °C do +200 °C. Korpus ze stali P355NL1, kula ze stali nierdzewnej 304 (DN15-100). Wszystkie wymiary zgodne z normą PN‑EN 1092‑1. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik.

Budowa i komponenty zaworu WKN 2c DN15

• Kula – stal nierdzewna DN15-100, 304 / DN125-250, P355NL1/304*
• Uszczelka – PTFE + 20 % węgla (C), temperatura do +200 °C
• Gniazdo uszczelki – stal 304 / 316
• Sprężyna – stal sprężynowa 50CrV4
• Króciec – P355NL1, spawany do korpusu
• Korpus – stal certyfikowana P355NL1, spawanie robotyczne
• Trzpień – P355NL1 / 420 / 304*, zabezpieczenie antystatyczne
• Pierścień dolny – PTFE + 20 % C, łożysko ślizgowe
• O‑ring – FKM70, uszczelnienie wtórne
• Uchwyt – stal S235JR, kwadrat 10 mm (ISO 5211 F05)
• Wkręt dociskowy – wg PN‑EN ISO 4026, blokada pozycji
• Kołek walcowy – wg PN‑EN ISO 2338, zabezpieczenie montażowe
• Komin – P355NL1, ochrona trzpienia i mechanizmu napędowego

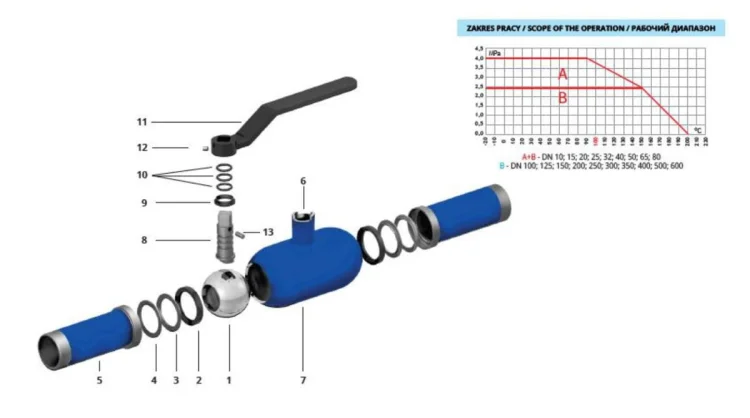

Rysunek 1. Konstrukcja zaworu kulowego do wspawania WKN 2c DN15

Cechy techniczne

• ✔ Ciśnienie robocze PS 40 bar (4,0 MPa) – wytrzymałość na obciążenia szczytowe w instalacjach wysokociśnieniowych
• ✔ Przyłącze do wspawania – trwałe, szczelne połączenie bez kołnierzy czy gwintów, średnica DN 15 mm (21,3 mm)
• ✔ Uszczelnienia PTFE + 20 % węgla – temperatura robocza –20 °C do +200 °C, zwiększona odporność na ścieranie i wysokie temperatury
• ✔ Uszczelnienie O‑ring FKM70 – fluoropolimer o wysokiej odporności chemicznej i temperaturowej, szczelność na trzpieniu, brak emisji do atmosfery
• ✔ Korpus wzmocniony P355NL1 – grubość ścianki dostosowana do PN40, certyfikacja PED
• ✔ Kula ze stali nierdzewnej 304 – odporność na korozję, długa żywotność w mediach wodnych
• ✔ Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu
• ✔ Spawanie robotyczne – wysoka wytrzymałość, powtarzalność i jakość spawów
• ✔ Kwadrat napędowy 10 mm (ISO 5211 F05) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach wodnych wysokociśnieniowych
• ✔ Przeznaczenie: płyny grupy 2 (PED) – woda, para wodna, glikol, sprężone powietrze, oleje
• ✔ Zaniżony przelot – kompaktowa budowa, niższy koszt przy zachowaniu pełnej funkcjonalności odcinającej

Parametry techniczne

Wymiary gabarytowe (przyłącze do wspawania)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	15
PN – ciśnienie nominalne	40 bar
PS – ciśnienie maksymalne	40 bar
Ødk – średnica króćca do wspawania	10
ØD – średnica zewnętrzna rurociągu	21,3
L – długość korpusu zaworu	79
L=cgw – długość całkowita (z rączką)	140
I – długość zabudowy	153
H – wysokość korpusu zaworu	55
H1 – wysokość do osi napędu	-
H2 – wysokość całkowita (z rączką)	100
□ s – wymiar kwadratu napędowego	10
≃S – kwadrat zgodny z ISO 5211	d1=6,5; d2=10

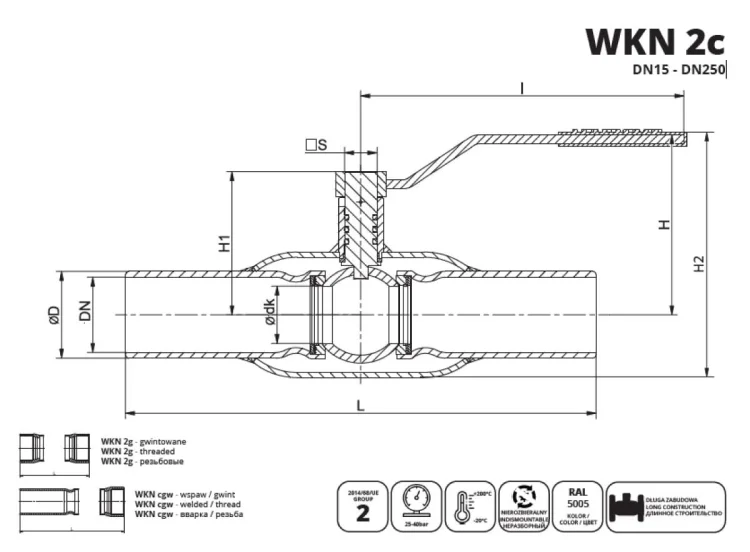

Rysunek 2. Wymiary gabarytowe zaworu kulowego do wspawania DN15 WKN 2c

Zastosowania przemysłowe

Zawór kulowy DN15 WKN 2c 4,0 MPa do wspawania znajduje zastosowanie w instalacjach wodnych wysokociśnieniowych małych średnic (płyny grupy 2 wg PED). Główne obszary wykorzystania obejmują:

• Sieci ciepłownicze – podłączenia budynków, punkty cieplne, wymienniki ciepła
• Instalacje HVAC – obiegi grzewcze, chłodnicze, wentylacyjne w budynkach mieszkalnych i komercyjnych
• Instalacje wodociągowe – podłączenia wewnętrzne, transport wody pitnej i technologicznej
• Przemysł spożywczy i farmaceutyczny – instalacje wody technologicznej, systemów płukania, CIP (Clean-in-Place)
• Systemy sprężonego powietrza – odcinanie i regulacja przepływu w systemach pneumatycznych
• Instalacje glikolowe – ogrzewanie podłogowe, systemy antyzamrażania
• Instalacje parowe – transport pary wodnej do +200 °C w systemach grzewczych

6 kluczowych zalet zaworu DN15 WKN 2c 4,0 MPa

1. Ciśnienie robocze do 40 bar (4,0 MPa) – wytrzymałość na obciążenia szczytowe, korpus P355NL1 o zwiększonej grubości ścianki, certyfikacja PED dla płynów grupy 2 (woda, para, glikol).
2. Przyłącze do wspawania – trwałe, szczelne połączenie bez kołnierzy czy gwintów, brak dodatkowych elementów montażowych, niższe koszty instalacji, kompaktowa budowa idealna dla małych średnic.
3. Uszczelnienia PTFE + 20 % węgla – zwiększona odporność na ścieranie i wysokie temperatury w porównaniu do standardowego PTFE, temperatura –20 °C do +200 °C, długa żywotność w mediach wodnych i parowych, brak wymagań smarowania.
4. O-ring FKM70 (Viton) – fluoropolimer o wysokiej odporności chemicznej i temperaturowej, szczelność na trzpieniu, brak emisji do atmosfery, zgodność z wymogami instalacji spożywczych i farmaceutycznych.
5. Kula ze stali nierdzewnej 304 – odporność na korozję i ścieranie, długa żywotność w agresywnych mediach wodnych, brak rdzy i zanieczyszczeń medium, zgodność z normami higienicznymi.
6. Kompaktowe wymiary i niska waga (0,7 kg) – łatwość montażu i obsługi, krótka długość zabudowy I = 153 mm, kwadrat napędowy 10 mm zgodny z ISO 5211 F05, możliwość automatyzacji, certyfikaty CE i PED, gwarancja 2 lata.
