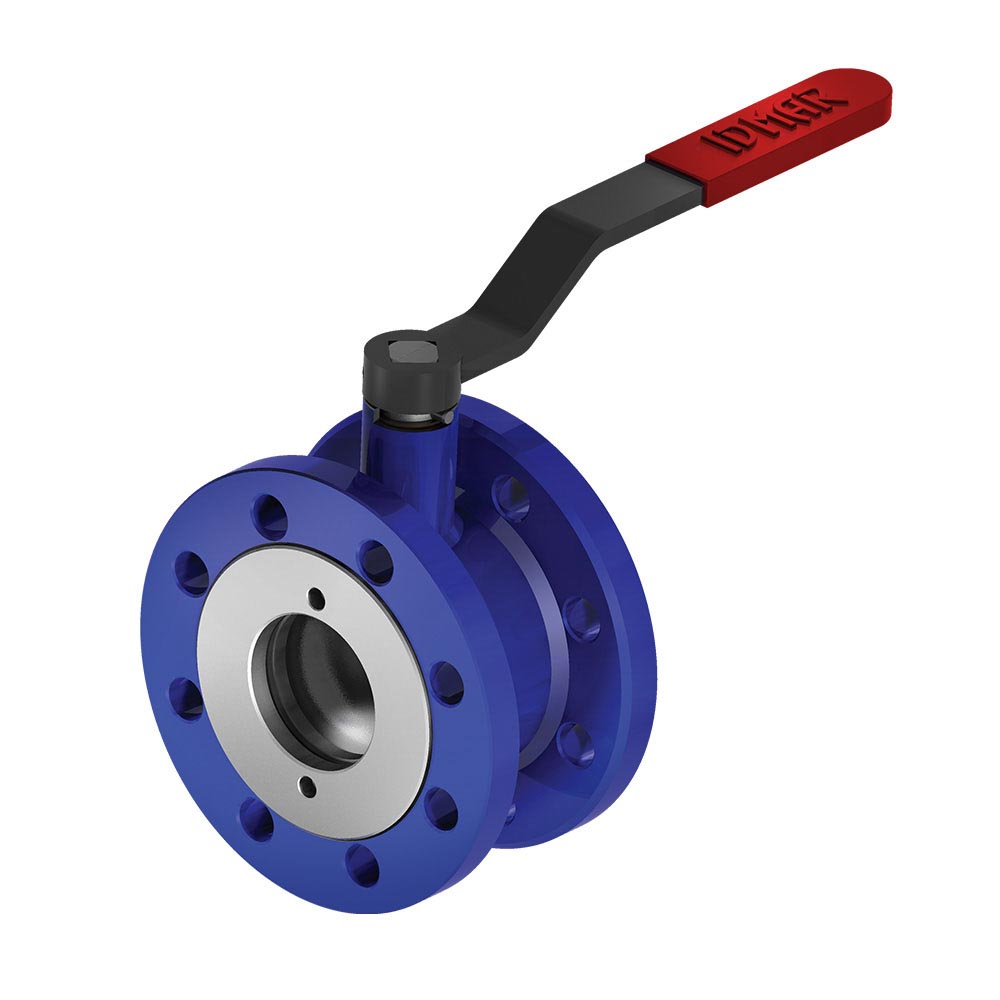

IDMAR Zawór kulowy DN200 do wody 1.6MPa WK 2A Sandwich kołnierzowy

Czym jest zawór kulowy kołnierzowy do wody DN200 WK2A Sandwich 1,6 MPa?

Specjalistyczny zawór odcinający typu sandwich (bezprzylgowy, kołnierzowy) o dużej średnicy nominalnej DN 200 mm, przeznaczony do dużych instalacji wodnych, ciepłowniczych, HVAC oraz przemysłowych – woda zimna i gorąca, para wodna, glikol, oleje, sprężone powietrze (płyny grupy 2 wg PED 2014/68/EU). Konstrukcja z przyłączem kołnierzowym PN16 zapewnia wytrzymałość na ciśnienie robocze do 16 bar. Uszczelnienia z PTFE + 20% węgla (C) oraz potrójne pierścienie O‑ring NBR70 gwarantują szczelność klasy A w zakresie temperatur od –20 °C do +200 °C. Korpus i kula ze stali P355NL1 zapewniają odporność na niskie temperatury i długą żywotność. Kompaktowa długość zabudowy I = 820 mm ułatwia montaż w magistralnych instalacjach. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Kwadrat napędowy 25 mm (ISO 5211 F12) – gotowość do montażu przekładni ślimakowej lub siłownika. Certyfikaty CE, PED,

Budowa i komponenty zaworu WK2A DN200

• Kula – stal certyfikowana P355NL1, chromowana powłoka robocza, pełny przelot DN200
• Uszczelka kulowa – PTFE + 20% węgla (C), temperatura do +200 °C, klasa szczelności A (<0,01 ml/min)
• Gniazdo uszczelki – precyzyjnie obrobione CNC, trzyma uszczelkę w pozycji roboczej
• Sprężyna – dociska uszczelkę do kuli, kompensuje zużycie eksploatacyjne
• Kołnierz przyłączeniowy – PN16 DN200 wg PN‑EN 1092‑1, 12 otworów M20
• Korpus i komin – spawany trójczęściowy korpus, stal P355NL1, obróbka strumieniowo‑ścierna, powłoka antykorozyjna RAL 5015 (3 składniki)
• Trzpień – stal odporna na korozję, chromowana powierzchnia, zabezpieczenie antystatyczne
• Pierścień dolny – obudowa łożyska trzpienia z tulejami PTFE + grafit
• Pierścień O‑ring – potrójne uszczelnienie NBR70 (buna‑N), temperatura –30 °C … +100 °C
• Uchwyt napędowy – kwadrat 25 mm (ISO 5211 F12), możliwość montażu przekładni lub siłownika
• Wkręt dociskowy – zabezpiecza połączenie trzpień–uchwyt, stal nierdzewna
• Kołek walcowy – pozycjonuje uchwyt względem trzpienia, zapobiega wypadnięciu rączki
• Tuleja łożyskująca – PTFE + grafit, zapewnia płynność obrotu i dodatkowe doszczelnienie

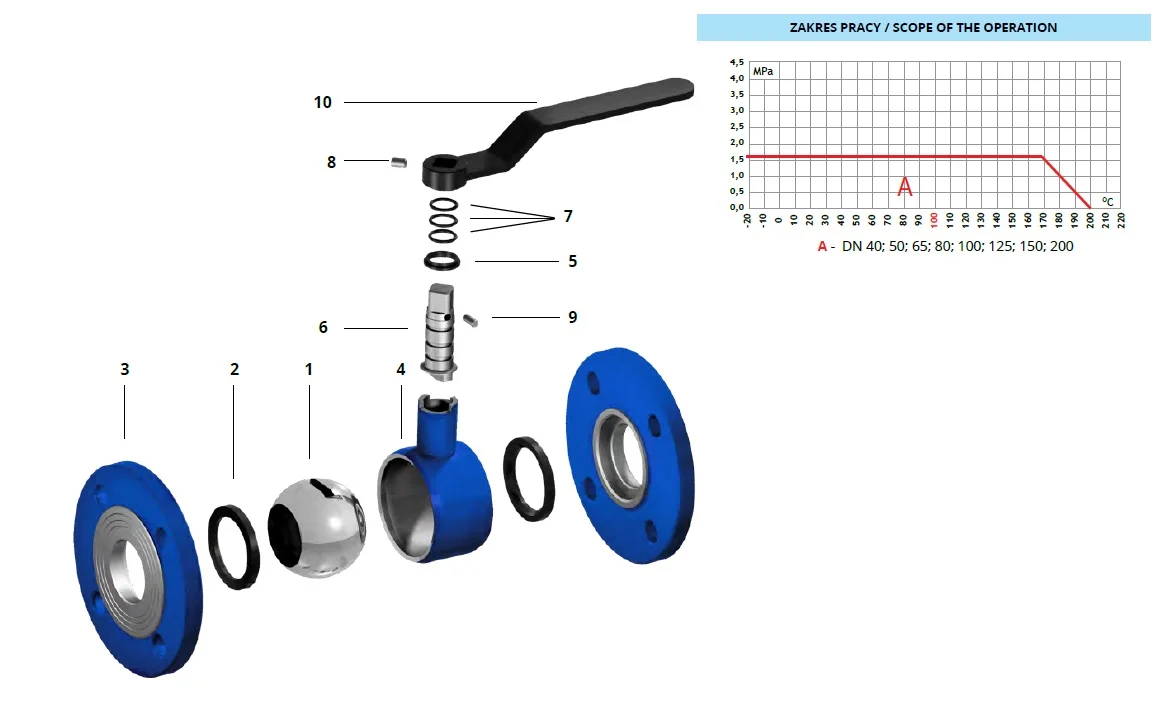

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do wody WK2A DN200 Sandwich

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – wytrzymałość dla dużych instalacji ciepłowniczych i przemysłowych
• ✔ Przyłącze kołnierzowe PN16 – 12 śrub M20, rozstaw ØD0 295 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 20% węgla – temperatura robocza –20 °C do +200 °C, zwiększona odporność na ścieranie, żywotność >10 000 cykli
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i kuli, klasa A (<0,01 ml/min), brak emisji do atmosfery
• ✔ Korpus i kula P355NL1 – certyfikowana stal odporna na niskie temperatury (próby udarności –50 °C), zgodność z PED 2014/68/EU
• ✔ Obróbka strumieniowo‑ścierna i powłoka antykorozyjna – 3‑składnikowa farba RAL 5015 (niebieski IDMAR), ochrona przed korozją
• ✔ Spawanie robotyczne MAG/MIG – idealne położenie spoin, wysoka wytrzymałość mechaniczna
• ✔ Obróbka CNC (HAAS, OKUMA) – tolerancje <0,01 mm, doskonała szczelność i płynność ruchu
• ✔ Zabezpieczenie antystatyczne – trzpień połączony elektrycznie z kulą, zapobiega iskrzeniu
• ✔ Kompaktowa konstrukcja sandwich – długość zabudowy I = 820 mm, oszczędność miejsca i masy instalacji
• ✔ Kwadrat napędowy 25 mm (ISO 5211 F12) – możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego
• ✔ Żywotność ponad 10 000 cykli – w warunkach wodnych i ciepłowniczych
• ✔ Przeznaczenie: płyny grupy 2 (PED) – woda (zimna i gorąca), para wodna, glikol, oleje, azot, dwutlenek węgla, sprężone powietrze

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	200
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØDz – średnica zewnętrzna kołnierza	340
ØD1 – średnica rozmieszczenia otworów	268
ØD0 – średnica okręgu centrów otworów	295
Ød0 – średnica otworu śruby	22
n – liczba śrub	12 (M20)
g – grubość kołnierza	26
f – wysokość kołnierza wytłoczeniowego	2
L – długość korpusu zaworu	303
I – długość zabudowy (między kołnierzami)	820
H – wysokość korpusu zaworu	222
H1 – wysokość osi kuli	236
H2 – wysokość całkowita (z rączką)	392
□ s – wymiar kwadratu napędowego	25

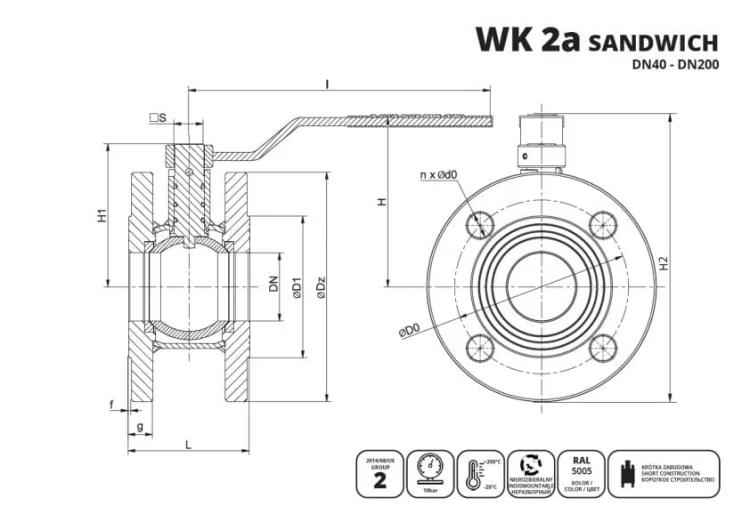

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN200 WK2A Sandwich

Zastosowania przemysłowe

Zawór kulowy DN200 WK2A Sandwich 1,6 MPa jest przeznaczony do pracy w dużych instalacjach przemysłowych, ciepłowniczych, wodociągowych oraz HVAC. Dzięki odporności na temperaturę –20 °C … +200 °C i ciśnienie do 16 bar zawór doskonale sprawdza się w następujących obszarach:

• Sieci ciepłownicze magistralne – dystrybucja gorącej wody i pary w systemach centralnego ogrzewania, podstacjach cieplnych, ciepłociągach magistralnych DN200
• Instalacje HVAC dużej mocy (Heating, Ventilation, Air Conditioning) – regulacja przepływu czynników grzewczych i chłodzących w klimatyzacji przemysłowej, rekuperacji, pompach ciepła
• Sieci wodociągowe magistralne – transport wody pitnej i technicznej, stacje uzdatniania, zbiorniki retencyjne, systemy przeciwpożarowe
• Instalacje przemysłowe – procesy technologiczne w przemyśle chemicznym, petrochemicznym, farmaceutycznym, spożywczym (oleje, glikol, roztwory glikolowe)
• Systemy sprężonego powietrza – kompresory, zbiorniki powietrza, rozdzielnie powietrza sprężonego w zakładach produkcyjnych
• Instalacje glikolowe – układy chłodzenia z glikolem propylenowym lub etylenowym, systemy solarne

6 kluczowych zalet zaworu DN200 WK2A Sandwich

1. Duża średnica DN 200 mm – przeznaczenie do magistralnych instalacji wodnych, ciepłowniczych i przemysłowych o dużej przepustowości, kompaktowa długość zabudowy I = 820 mm.
2. Szeroki zakres temperatur (–20 °C … +200 °C) – uniwersalne zastosowanie w instalacjach zimnej wody, gorącej wody sieciowej, pary wodnej oraz glikolu, zgodność z wymaganiami ciepłownictwa i HVAC.
3. Zaawansowane uszczelnienia PTFE + 20% C – wyjątkowo niska emisja (klasa A <0,01 ml/min), długa żywotność (>10 000 cykli), odporność na ścieranie i związki chemiczne, brak wymagań smarowania.
4. Potrójne zabezpieczenie przed wyciekiem – system trzech pierścieni O‑ring NBR70 zapewnia niezawodne uszczelnienie nawet przy pełnym ciśnieniu PS 16 bar, zgodność z normami szczelności.
5. Precyzja CNC i spawanie robotyczne – tolerancje wykonania <0,01 mm gwarantują doskonałą szczelność, płynność ruchu i długą żywotność bez konieczności konserwacji, obróbka na maszynach HAAS i OKUMA.
6. Gotowość do automatyzacji (ISO 5211) – kwadrat napędowy 25 mm (F12) umożliwia łatwy montaż siłownika elektrycznego, pneumatycznego lub przekładni ślimakowej, certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Wysyłka ekspresowa 24 h – zawór wysyłany tego samego dnia roboczego
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury przemysłowej

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN16? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór przeznaczony do dużych instalacji wodnych, ciepłowniczych, HVAC oraz przemysłowych (płyny grupy 2 wg PED). Montaż i konserwacja muszą być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi normami BHP i przepisami budowlanymi. Kołnierze stalowe PN16, uszczelki oraz śruby dostępne są osobno w naszej ofercie. Zawór dostarczany jest bez rączki – rączka dostępna jako oddzielna pozycja. Zobacz kołnierze stalowe →
