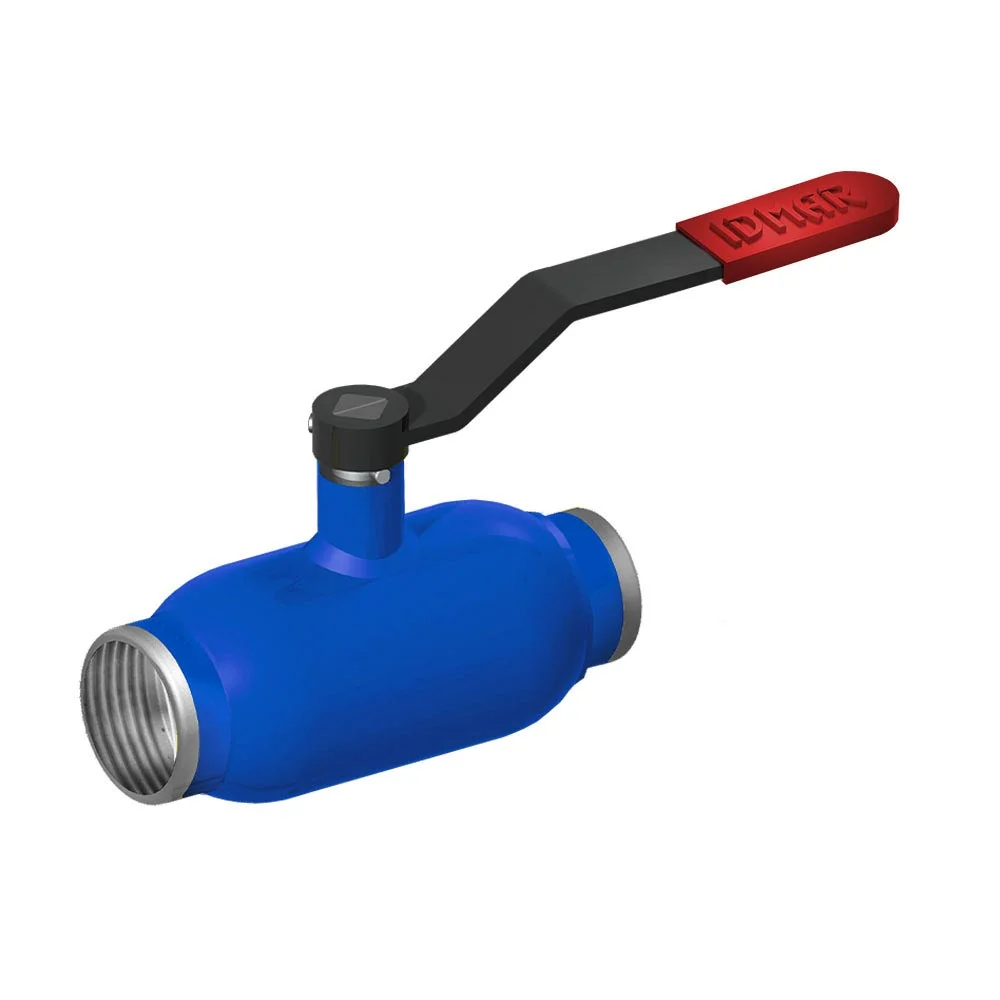

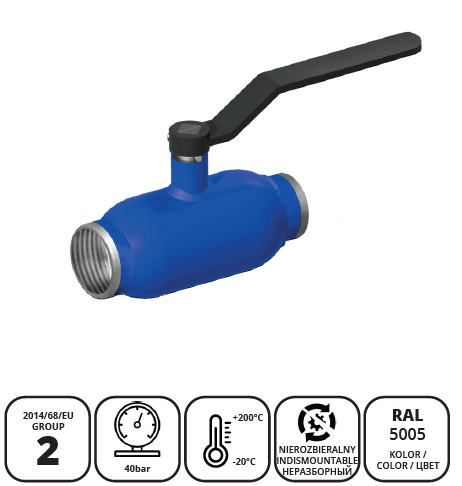

IDMAR Zawór kulowy DN32 do wody WKP 2g 4.0MPa gwintowany pełnoprzelotowy

Czym jest zawór kulowy do wody DN32 WKP2g 4,0 MPa?

Specjalistyczny zawór odcinający pełnoprzelotowy przeznaczony do instalacji przemysłowych – sieci ciepłowniczych, układów klimatyzacyjnych, instalacji wodociągowych oraz systemów z płynami grupy 2 (woda, roztwory glikolu). Konstrukcja z przyłączem gwintowanym G 1 ¼″ oraz pełnym przelotem (średnica kuli równa DN) zapewnia minimalne opory hydrauliczne – idealne rozwiązanie dla systemów wymagających niskich strat ciśnienia. Uszczelnienia z PTFE + 20 % węgla gwarantują szczelność w temperaturach do +200 °C, a kula ze stali nierdzewnej 304 zapewnia odporność na korozję oraz długą żywotność. Wymiary zgodne z normą PN‑EN 1092‑1.

Budowa i komponenty zaworu WKP2g DN32

• Kula – stal nierdzewna 304, pełny przelot (Ødk = DN 32 mm, ØD 42,4 mm)
• Uszczelka kulowa – PTFE + 20 % węgla (C), temperatura do +200 °C
• Gniazdo uszczelki – stal nierdzewna 304/316, precyzyjnie obrobione
• Sprężyna kompensująca – stal sprężynowa 50CrV4
• Króciec – przyłącze gwintowane G 1 ¼″ wew., materiał P355NL1
• Korpus – stal certyfikowana P355NL1, wzmocniona konstrukcja
• Komin napędowy – stal P355NL1, dostępne wersje rączki lub przekładni
• Trzpień – stal P355NL1/420/304 (opcja), odporna na wysokie temperatury
• Pierścień dolny – PTFE + 20 % C, łożysko ślizgowe
• Pierścień uszczelniający O‑ring – FKM 70 (fluorokauczuk odporny chemicznie)
• Uchwyt napędowy – stal S235JR, kwadrat 14 mm (ISO 5211 F05)
• Wkręt dociskowy – wg PN‑EN ISO 4026, blokada pozycji kuli
• Kołek walcowy – wg PN‑EN ISO 2338, zabezpieczenie montażowe

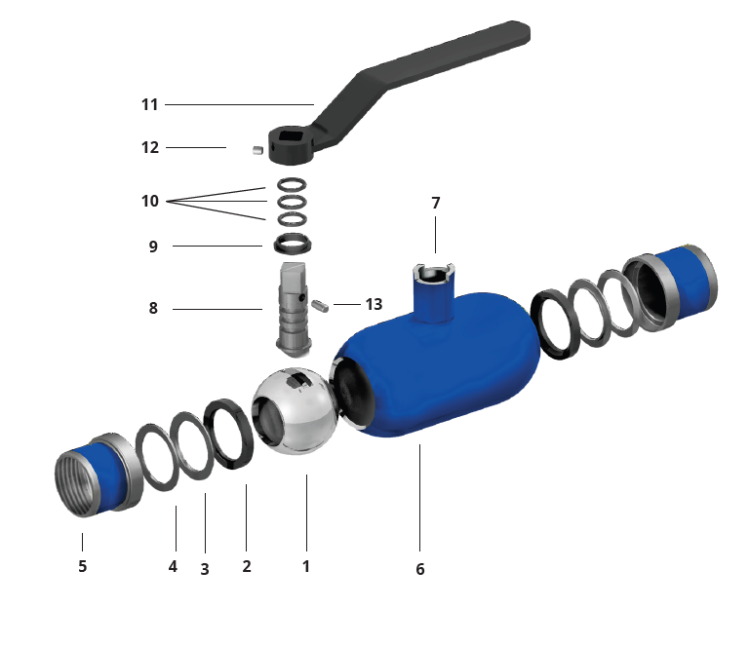

Rysunek 1. Konstrukcja zaworu kulowego do wody WKP2g DN32

Cechy techniczne

• ✔ Pełny przelot ØD = 42,4 mm (DN 32) – minimalne opory hydrauliczne, brak strat ciśnienia
• ✔ Współczynnik Kv ≈ 70 m³/h – maksymalna przepustowość dla instalacji
• ✔ Uszczelnienia PTFE + 20 % węgla – temperatura robocza do +200 °C
• ✔ Pierścień uszczelniający O‑ring FKM 70 – fluorokauczuk odporny na płyny grupy 2
• ✔ Sprężyna kompensująca nacisk – automatyczna korekta nacisku uszczelki, kompensacja rozszerzalności cieplnej
• ✔ Korpus wzmocniony P355NL1 – grubość ścianki o ~30 % wyższa niż standard PN16
• ✔ Łożyska ślizgowe PTFE + 20 % C – żywotność ponad 50 000 cykli
• ✔ Kwadrat napędowy 14 mm – zgodny z normą ISO 5211 F05, możliwość montażu przekładni lub siłownika
• ✔ Przyłącze gwintowane G 1 ¼″ wew. – szybki montaż, kompatybilność z instalacjami stalowymi i miedzianymi

Parametry techniczne

Wymiary gabarytowe

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	32
PN – ciśnienie nominalne	40 bar
GW – przyłącze gwintowe	G 1 ¼″
PS – ciśnienie maksymalne	40 bar
ØD – średnica zewnętrzna korpusu	42,4
L – długość korpusu zaworu	145
L=agw – długość z przyłączami gwintowanymi	142,5
I – długość całkowita	180
H – wysokość korpusu zaworu	101
H1 – wysokość do osi napędu	80
H2 – wysokość całkowita (z napędem)	136
□ s – wymiar kwadratu napędowego	14

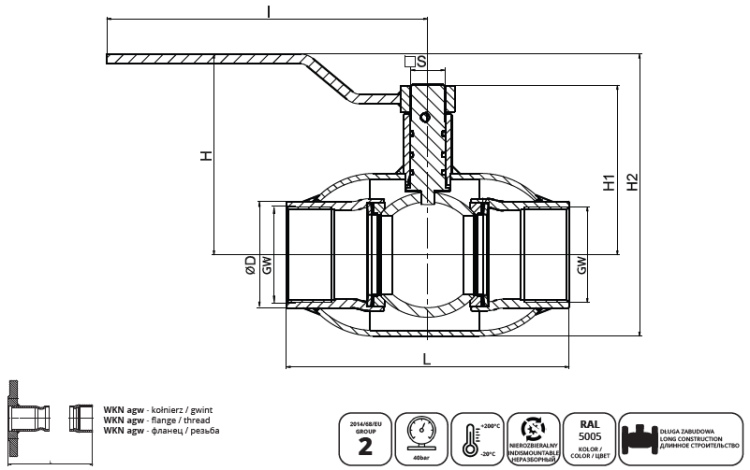

Rysunek 2. Wymiary gabarytowe zaworu kulowego DN32 WKP2g

Zastosowania przemysłowe

Zawór kulowy DN32 WKP2g 4,0 MPa pełnoprzelotowy znajduje zastosowanie w wymagających instalacjach przemysłowych i infrastrukturalnych, w których konieczne jest zapewnienie minimalnych oporów przepływu oraz szczelności na wysokie ciśnienie. Główne obszary wykorzystania obejmują:

• Sieci ciepłownicze – instalacje lokalnych węzłów cieplnych, przyłącza budynków, magistrale zasilające
• Instalacje klimatyzacyjne – układy chłodzenia wodnego, centrale klimatyzacyjne, instalacje chillerów
• Instalacje wodociągowe – sieci miejskie, zakładowe systemy dystrybucji wody, stacje uzdatniania
• Przemysł spożywczy – linie technologiczne, instalacje CIP (Cleaning in Place), systemy transportu mediów
• Instalacje glikolowe – systemy chłodzące, instalacje sprężonego powietrza z chłodnicami, obiegi wtórne
• Przemysłowe układy HVAC – duże systemy ogrzewania i wentylacji, instalacje wentylatorowni
• Instalacje przemysłowe – obiegi technologiczne, systemy zaopatrzenia w media, instalacje pompowni

6 kluczowych zalet zaworu DN32 WKP2g 4,0 MPa

1. Pełny przelot (ØD 42,4 mm = DN 32) – minimalne opory hydrauliczne, brak strat ciśnienia, Kv ≈ 70 m³/h – idealne dla systemów wymagających maksymalnego przepływu.
2. Uszczelnienia PTFE + 20 % węgla – temperatura do +200 °C, odporność chemiczna, niska siła tarcia, długa żywotność w agresywnych mediach, brak wymagań smarowania.
3. Ciśnienie robocze do 40 bar – korpus ze stali P355NL1 o grubości ścianki zwiększonej o ~30 % w porównaniu do standardu PN16, certyfikacja PED, bezpieczeństwo eksploatacji.
4. Kompaktowa konstrukcja gwintowana G 1 ¼″ – szybki i prosty montaż, niewielka waga (tylko 2 kg), łatwa instalacja bez spawania, kompatybilność z instalacjami stalowymi i miedzianymi.
5. Żywotność > 50 000 cykli – łożyska ślizgowe PTFE + 20 % C, precyzyjne dopasowanie komponentów, sprężyna kompensująca nacisk uszczelki, minimalna konserwacja.
6. Gotowość do automatyzacji – kwadrat napędowy 14 mm zgodny z ISO 5211 F05, możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego, szczelność klasy A (< 0,01 ml/min), certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Wysyłka ekspresowa 24 h – zawór wysyłany tego samego dnia roboczego
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury i automatyki

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich? Sprawdź naszą ofertę!

Informacja dla klienta: Zawór sprzedawany bez rączki. Rączka, przekładnia ślimakowa lub siłownik (pneumatyczny/elektryczny) dostępne są osobno w naszej ofercie. Zobacz rączki do zaworów przemysłowych →
