IDMAR Zawór kulowy DN40 do pary WKP 2ct 4.0MPa do wspawania pełnoprzelotowy

Przejdź do sekcji Opinie

Zawór kulowy wysokotemperaturowy DN40 WKP2ct 4,0 MPa – profesjonalna armatura pełnoprzelotowa do sieci ciepłowniczych i przemysłu. Przyłącze do wspawania, korpus P325GH/P265GH/P250GH, uszczelki PTFE + 15% C. Szczelność klasy A, temperatura do +250°C.

DN: 40 mm | Ciśnienie: 40 bar (PN 40) | Temp.: -20°C do +250°C
Korpus: P325GH/P265GH/P250GH | Kula: Stal 304, pełny przelot
Przyłącze: Do wspawania Ødk=40 mm, ØD=48,3 mm | Kwadrat: 17 mm (F07)
Waga: 6,0 kg | Kod: APA04011040002 | Gwarancja: 2 lata

✓ Wysyłka 24h ✓ Zawór bez rączki (opcja z przekładnią) ✓ Dostępność na magazynie

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

389,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

IDMAR Zawór Kulowy Wysokotemperaturowy do Wspawania DN40 WKP2ct 4,0 MPa | Pełnoprzelotowy | PN 40 Bar | Temp. -20°C do +250°C

Czym jest zawór kulowy wysokotemperaturowy DN40 WKP2ct 4,0 MPa?

Zawór kulowy wysokotemperaturowy IDMAR DN40 WKP2ct 4,0 MPa to zaawansowane urządzenie odcinające o pełnym przelocie (full-bore), przeznaczone do instalacji parowych, sieci ciepłowniczych oraz linii technologicznych pracujących w ekstremalnych warunkach temperaturowych i ciśnieniowych. Oznaczenie "WKP2ct" wskazuje na konstrukcję dwuczęściową z przyłączem do wspawania i pełnym przelotom, co zapewnia minimalny opór przepływu oraz trwałe, szczelne połączenie z rurociągiem bez możliwości demontażu bez cięcia spawu.

Zawór dedykowany jest do obsługi pary wodnej, przegrzanych mediów technologicznych, olejów przemysłowych, spalin oraz gazów przy temperaturach od -20°C do +250°C i ciśnieniu maksymalnym 40 bar (4,0 MPa, PN 40). Korpus wykonano z certyfikowanej stali P325GH/P265GH/P250GH odpornej na niskie temperatury i cykliczne naprężenia termiczne. Kula ze stali nierdzewnej 304 w połączeniu z zaawansowanymi uszczelkami PTFE + 15% węgla (C) oraz uszczelką O-ring grafitową gwarantuje szczelność klasy A (przeciek < 0,01 ml/min) nawet przy długotrwałej pracy w środowisku pary nasyconej i przegrzanej. Dzięki konstrukcji pełnoprzelotowej (Ødk = 40 mm = DN 40) zawór zapewnia 100% przepustowości medium bez strat ciśnienia. Na życzenie klienta możliwe jest wykonanie zaworu z przekładnią ślimakową lub pod siłownik.

Budowa i Komponenty Zaworu

Zawór składa się z następujących elementów (numeracja zgodna z rysunkiem technicznym producenta):

Kula – stal nierdzewna 304, polerowana, pełny przelot (średnica efektywna Ødk = 40 mm), zapewnia 100% przepustowości medium, minimalizuje opory przepływu i eliminuje „martwe strefy".
Uszczelka kuli – wykonana z PTFE z dodatkiem 15% węgla (C), zapewnia szczelność klasy A w zakresie temperatur -20°C do +250°C, zwiększona odporność na ścieranie i obciążenia termiczne.
Gniazdo uszczelki – stal nierdzewna 304/316, precyzyjnie obrobione, zapewnia równomierne dociskanie uszczelki do powierzchni kuli.
Sprężyna kompensująca – stal sprężynowa 50CrV4, kompensuje rozszerzalność termiczną uszczelki, utrzymuje stały docisk niezależnie od temperatury pracy, eliminuje konieczność regulacji serwisowej.
Króciec do wspawania – stal P325GH/P265GH/P250GH, przyłącze spawane (Ø zewnętrzny 48,3 mm, grubość ścianki g = 18 mm), przygotowane pod spawanie czołowe, zapewnia trwałe, szczelne połączenie zgodne z PN-EN 1092-1.
Korpus wzmocniony – odlew z certyfikowanej stali P325GH/P265GH/P250GH, wzmocniony dla pracy przy ciśnieniu 40 bar, odporny na niskie temperatury i cykliczne naprężenia termiczne, powłoka antykorozyjna.
Komin korpusu – zintegrowany z korpusem, wykonany z tej samej stali, zapewnia stabilność konstrukcji i odprowadzenie obciążeń mechanicznych.
Trzpień (wrzeciono) – stal P355NL1 hartowana, chromowana, chropowatość Ra ≤ 0,8 µm, zapewnia płynne obroty kuli (> 50 000 cykli) i szczelność wzdłuż osi obrotu.
Pierścień dolny (tuleja łożyskująca) – PTFE + 15% węgla (C), zwiększona odporność na temperaturę i obciążenia mechaniczne w porównaniu do standardowego PTFE.
O-ring grafitowy – uszczelka dynamiczna na trzpieniu, zapewnia szczelność do +250°C (alternatywa: NBR70 do +100°C lub Viton do +200°C).
Uchwyt pod rączkę – stal S235JR, podstawa pod rączkę lub przekładnię – rączka nie jest dołączona standardowo, dostępna jako opcja.
Wkręt dociskowy – wg PN-EN ISO 4026, zabezpieczenie przed samoczynnym obrotem trzpienia, umożliwia regulację momentu zamknięcia.
Dławica (throttle) – stal nierdzewna 420, nakrętka dociskowa uszczelki trzpienia, moment dokręcenia ~80 Nm.

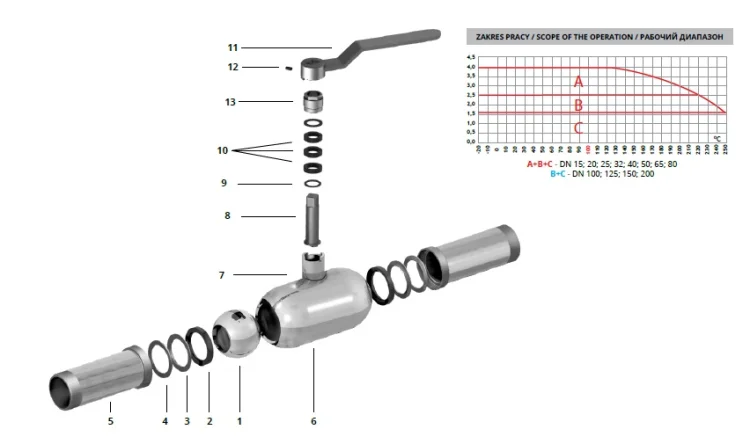

Schemat budowy zaworu kulowego DN40 WKP2ct

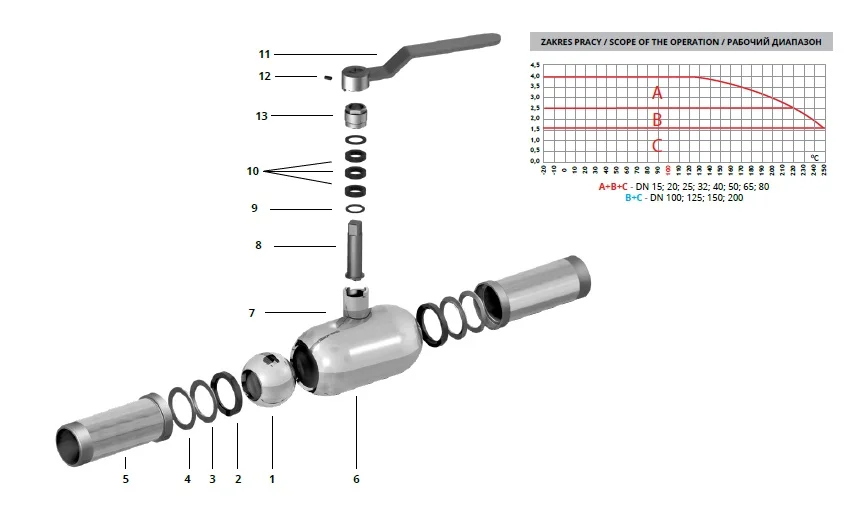

Rysunek techniczny – budowa zaworu WKP2ct

Kluczowe Cechy Technologiczne – Innowacje IDMAR dla Wersji Pełnoprzelotowej

Konstrukcja pełnoprzelotowa (full-bore) – 100% przepustowości
Średnica wewnętrzna kuli Ødk = 40 mm odpowiada średnicy nominalnej DN 40 mm, co zapewnia pełną przepustowość medium bez oporów przepływu, eliminuje straty ciśnienia i minimalizuje zużycie energii pompowej. Współczynnik Kv ≈ 100 m³/h.

Uszczelnienia PTFE + 15% węgla (C) + O-ring grafitowy do +250°C
Wzmocniona kompozycja PTFE z dodatkiem 15% węgla oraz uszczelka O-ring grafitowa zapewniają wyższą temperaturę pracy (+250°C vs +200°C dla standardowego PTFE) oraz zwiększoną odporność na ścieranie i cykliczne obciążenia termiczne w instalacjach parowych.

System kompensacji rozszerzalności termicznej
Sprężyna ze stali 50CrV4 automatycznie kompensuje rozszerzalność cieplną uszczelki, zapewniając stały docisk kuli niezależnie od temperatury. Eliminuje to konieczność serwisowania zaworu w trakcie eksploatacji.

Wzmocniony korpus P325GH/P265GH/P250GH dla PN40
Korpus wykonano z certyfikowanej stali P325GH/P265GH/P250GH (materiały opcjonalne) odpornej na działanie niskich temperatur oraz cykliczne naprężenia termiczne występujące przy rozruchu i wyłączaniu instalacji parowych. Grubość ścianki zwiększona o ~30% w porównaniu do PN16.

Parametry Techniczne

Parametr	Wartość
Kod produktu	APA04011040002
Średnica nominalna (DN)	40 mm
Ciśnienie nominalne (PN)	40 bar (4,0 MPa)
Ciśnienie maksymalne (PS)	40 bar przy +20 °C
Temperatura pracy	-20°C do +250°C (dane producenta IDMAR)
Typ przyłącza	Do wspawania (króciec Ø 48,3 mm, g = 18 mm)
Średnica krócca (Ødk)	40 mm (pełny przelot = DN 40 mm)
Materiał korpusu	Stal certyfikowana P325GH / P265GH / P250GH (opcjonalnie)
Materiał kuli	Stal nierdzewna 304 (pełnoprzelotowa)
Materiał trzpienia	Stal P355NL1 hartowana
Uszczelki	PTFE + 15% węgla (C) / O-ring grafitowy (opcja NBR70 / Viton)
Kwadrat napędowy (□ s)	17 mm (ISO 5211 F07)
Moment obrotowy (orientacyjny)	~80 Nm (nastawny śrubą regulacyjną)
Waga	6,0 kg (bez rączki / siłownika)
Współczynnik Kv	≈ 100 m³/h (pełny przelot)
Klasa szczelności	A (< 0,01 ml/min)
Żywotność	> 50 000 cykli otwarcia/zamknięcia przy 40 bar
Normy	PN-EN 1092-1, PN-EN 12516-2, PN-EN 12266-1, PED 2014/68/EU
Certyfikat CE	TAK
Gwarancja	2 lata

Wymiary Gabarytowe (wg Rysunku Technicznego)

Symbol wymiaru	Wartość [mm]	Opis
ØD	48,3	Średnica zewnętrzna krócca do wspawania
g	18	Grubość ścianki krócca
L	260	Długość korpusu (bez króćców)
I	250	Długość całkowita zabudowy
H	135	Wysokość korpusu (od osi do góry pokrywy)
H1	116	Wysokość od osi do góry trzpienia
H2	176	Wysokość całkowita z rączką (jeśli zamontowana)
□ s	17	Wymiar kwadratu napędowego (ISO 5211 F07)

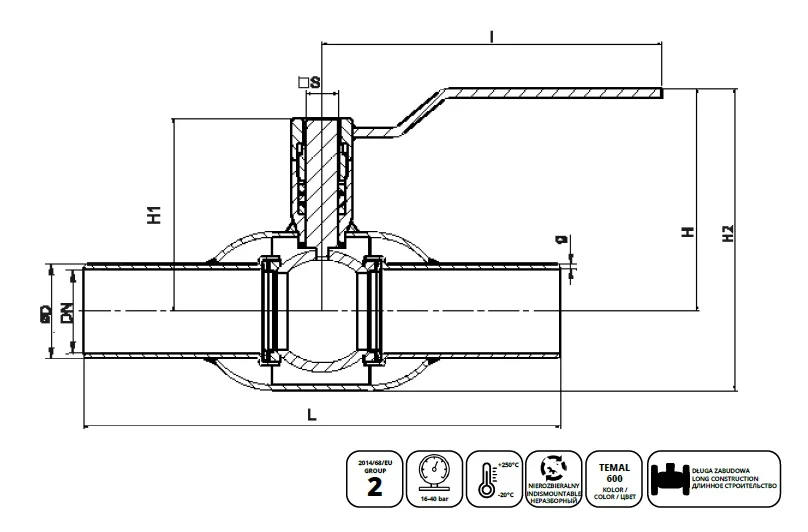

Rysunek techniczny z wymiarami

Zastosowania Zaworu Kulowego Wysokotemperaturowego DN40 WKP2ct

Zawory DN40 WKP2ct 4,0 MPa znajdują zastosowanie w instalacjach parowych (kotłownie przemysłowe, elektrociepłownie, centrale kogeneracyjne), liniach technologicznych wysokotemperaturowych (rafinerie, zakłady petrochemiczne, piece przemysłowe), systemach spalin i gazów odlotowych (instalacje spalania odpadów, kotły biomasowe), sieciach oleju termalnego (systemy grzewcze powyżej 150°C), instalacjach HVAC przemysłowych (przegrzana woda sieciowa, centrale parowe), wysokoparametrowych sieciach ciepłowniczych (magistrale parowe, węzły cieplne). Przyłącze do wspawania zapewnia trwałość montażu w warunkach ekstremalnych obciążeń termomechanicznych. Konstrukcja pełnoprzelotowa minimalizuje straty hydrauliczne i zużycie energii pompowej.

6 Kluczowych Zalet Zaworu Kulowego IDMAR DN40 WKP2ct 4,0 MPa

Konstrukcja pełnoprzelotowa (full-bore) – minimalne opory przepływu – średnica wewnętrzna kuli Ødk = 40 mm odpowiada DN 40 mm, zapewnia 100% przepustowości medium, współczynnik Kv ≈ 100 m³/h, eliminuje straty ciśnienia i zmniejsza zużycie energii pompowej.
Temperatura do +250°C – uszczelnienia PTFE + 15% węgla (C) + O-ring grafitowy, sprężyna kompensacyjna 50CrV4, dedykowane dla instalacji parowych i wysokotemperaturowych, eliminują degradację termiczną typową dla standardowych uszczelek.
Konstrukcja PN40 – ciśnienie do 40 bar – wytrzymuje ciśnienie maksymalne 40 bar, korpus P325GH/P265GH/P250GH odporny na niskie temperatury i cykliczne naprężenia termiczne, grubość ścianki zwiększona o ~30% w porównaniu do PN16.
Przyłącze do wspawania – trwałość montażu – trwałe, szczelne połączenie z rurociągiem (Ø 48,3 mm, g = 18 mm), eliminuje ryzyko nieszczelności na złączach kołnierzowych przy wysokiej temperaturze i ciśnieniu, idealne do instalacji wysokoparametrowych.
Żywotność > 50 000 cykli – kula stal 304, korpus P325GH/P265GH/P250GH, trzpień P355NL1 hartowany, system kompensacji rozszerzalności termicznej, żywotność 20–30 lat w warunkach przemysłowych.
Gotowość do automatyzacji + szczelność klasy A – kwadrat 17 mm (ISO 5211 F07), możliwość montażu przekładni ślimakowej lub siłownika elektrycznego/pneumatycznego, przeciek < 0,01 ml/min przy 40 bar i 250°C, certyfikat PED 2014/68/EU, certyfikat CE.

Dlaczego warto kupić u nas?

Wysyłka 24h – zamówienie złożone do godz. 11:00 wysyłamy tego samego dnia
Gwarancja 2 lata – produkt objęty pełną gwarancją producenta IDMAR
Fachowe doradztwo – tel: +48 798 768 768, email: sklep@oszczedneinstalacje.pl
Opcja przekładni ślimakowej i siłownika – wykonamy zawór z przekładnią lub pod siłownik (zapytaj o wycenę)
Kompleksowa oferta – rączki, przekładnie, siłowniki, uszczelki zamienne – wszystko w jednym sklepie

Informacja dla Klientów

Uprzejmie informujemy, że zawór oferowany jest obecnie przez Producenta bez rączki. Rączka (kwadrat 17 mm, ISO 5211 F07) lub przekładnia ślimakowa dostępne są jako oddzielna oferta w naszym sklepie. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN. Zalecany moment zamknięcia: ~80 Nm (nastawny śrubą regulacyjną zgodnie z PN-EN ISO 4026).

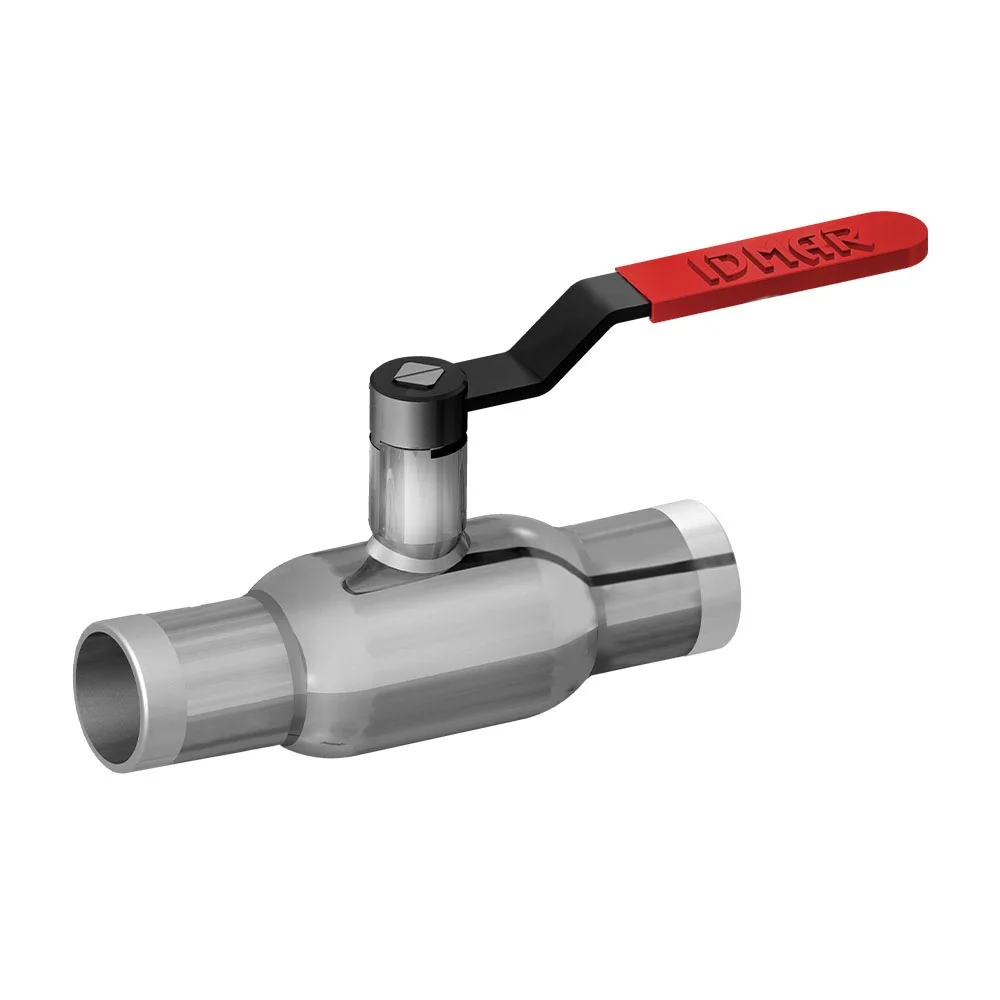

*Zdjęcie poglądowe. Wymiary mogą nieznacznie różnić się w zależności od partii produkcyjnej. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN. Zawór sprzedawany bez rączki – rączka, przekładnia lub siłownik do nabycia osobno.
