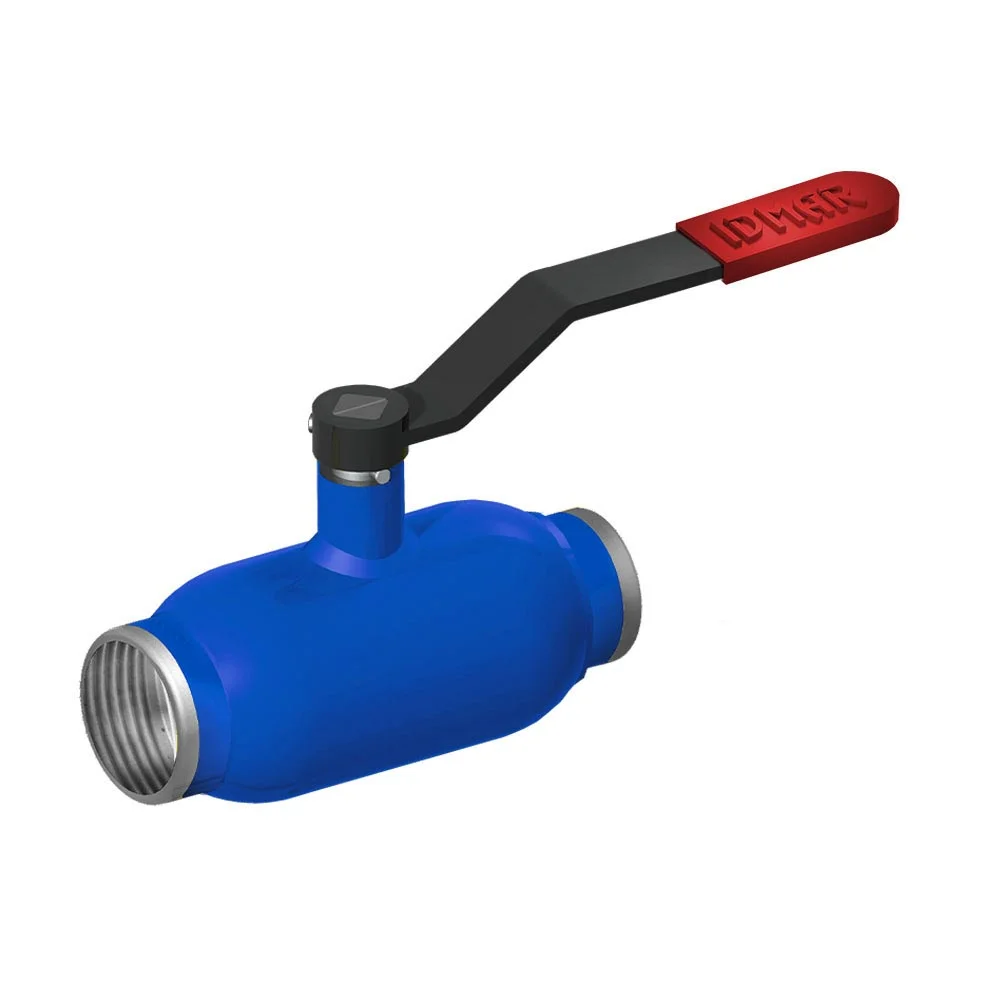

IDMAR Zawór kulowy DN40 do wody WKN 2g 4.0MPa gwintowany o zaniżonym przelocie

Czym jest zawór kulowy do wody DN40 WKN2g 4,0 MPa?

Specjalistyczny zawór odcinający przeznaczony do instalacji przemysłowych – sieci ciepłowniczych, układów klimatyzacyjnych, instalacji wodociągowych oraz systemów z płynami grupy 2 (woda, roztwory glikolu). Konstrukcja z przyłączem gwintowanym G 1½″ oraz zaniżonym przelotem Ødk 32 mm zapewnia kompaktowe wymiary oraz zwiększoną wytrzymałość korpusu na wysokie ciśnienie robocze. Uszczelnienia z PTFE + 20 % węgla gwarantują szczelność w temperaturach do +200 °C, a kula ze stali nierdzewnej 304 zapewnia odporność na korozję oraz długą żywotność. Wymiary kołnierzy i powierzchnie uszczelniające zgodne z normą PN‑EN 1092‑1.

Budowa i komponenty zaworu WKN2g DN40

• Kula – stal nierdzewna 304, przelot zaniżony Ødk 32 mm
• Uszczelka kulowa – PTFE + 20 % węgla (C), temperatura do +200 °C
• Gniazdo uszczelki – stal nierdzewna 304/316, precyzyjnie obrobione
• Sprężyna kompensująca – stal sprężynowa 50CrV4
• Króciec – przyłącze gwintowane G 1½″ wew., materiał P355NL1
• Korpus – stal certyfikowana P355NL1, wzmocniona konstrukcja
• Komin napędowy – stal P355NL1, dostępne wersje rączki lub przekładni
• Trzpień – stal P355NL1/420/304 (opcja), odporna na wysokie temperatury
• Pierścień dolny – PTFE + 20 % C, łożysko ślizgowe
• Pierścień uszczelniający O‑ring – FKM 70 (fluorokauczuk odporny chemicznie)
• Uchwyt napędowy – stal S235JR, kwadrat 14 mm (ISO 5211 F07)
• Wkręt dociskowy – wg PN‑EN ISO 4026, blokada pozycji kuli
• Kołek walcowy – wg PN‑EN ISO 2338, zabezpieczenie montażowe

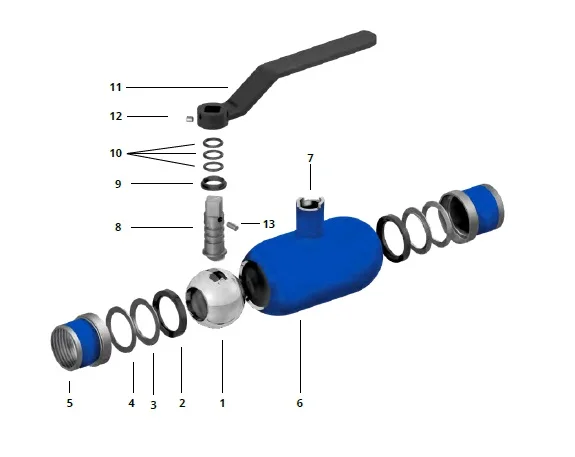

Rysunek 1. Konstrukcja zaworu kulowego do wody WKN2g DN40

Cechy techniczne

• ✔ Przelot zaniżony Ødk 32 mm – kompaktowa konstrukcja, zwiększona wytrzymałość korpusu
• ✔ Współczynnik Kv ≈ 45 m³/h – optymalne opory przepływu w stosunku do średnicy nominalnej
• ✔ Uszczelnienia PTFE + 20 % węgla – temperatura robocza do +200 °C
• ✔ Pierścień uszczelniający O‑ring FKM 70 – fluorokauczuk odporny na płyny grupy 2
• ✔ Sprężyna kompensująca nacisk – automatyczna korekta nacisku uszczelki, kompensacja rozszerzalności cieplnej
• ✔ Korpus wzmocniony P355NL1 – grubość ścianki o ~30 % wyższa niż standard PN16
• ✔ Łożyska ślizgowe PTFE + 20 % C – żywotność ponad 50 000 cykli
• ✔ Kwadrat napędowy 14 mm – zgodny z normą ISO 5211 F07, możliwość montażu przekładni lub siłownika
• ✔ Przyłącze gwintowane G 1½″ wew. – szybki montaż, kompatybilność z instalacjami stalowymi i miedziowymi

Parametry techniczne

Wymiary gabarytowe

Parametr wymiaru	Wartość [mm]
Ødk – średnica wewnętrzna (przelot zaniżony)	32
ØD – średnica zewnętrzna korpusu	48,3
L=agw – długość z przyłączami gwintowanymi	160
L – długość korpusu zaworu	130
I – długość całkowita z uchwytem	180
H – wysokość korpusu zaworu	101
H1 – wysokość do osi napędu	80
H2 – wysokość całkowita (z napędem)	136
□ s – wymiar kwadratu napędowego	14

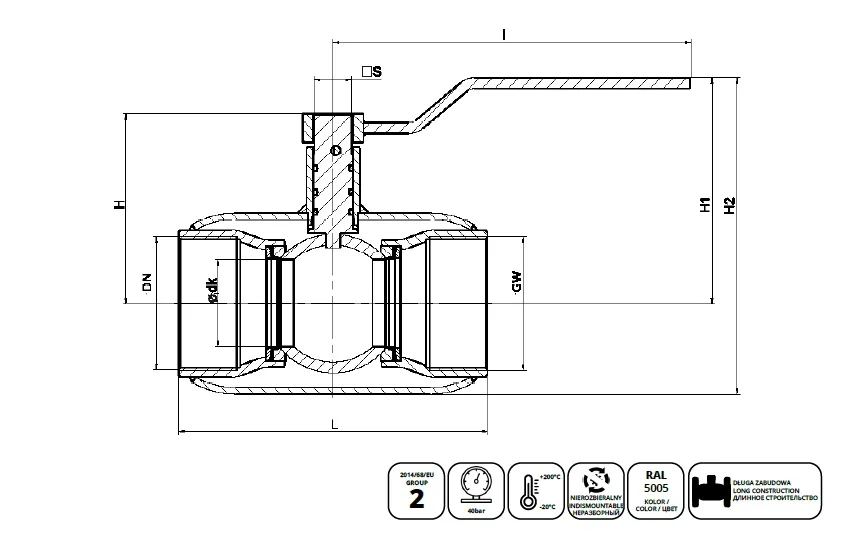

Rysunek 2. Wymiary gabarytowe zaworu kulowego DN40 WKN2g

Zastosowania przemysłowe

Zawór kulowy DN40 WKN2g 4,0 MPa znajduje zastosowanie w wymagających instalacjach przemysłowych i infrastrukturalnych, w których konieczne jest zapewnienie szczelności oraz odporności na wysokie ciśnienie. Główne obszary wykorzystania obejmują:

• Sieci ciepłownicze – instalacje lokalnych węzłów cieplnych, przyłącza budynków
• Instalacje klimatyzacyjne – układy chłodzenia wodnego, centrale klimatyzacyjne
• Instalacje wodociągowe – sieci miejskie, zakładowe systemy dystrybucji wody
• Przemysł spożywczy – linie technologiczne, instalacje CIP (Cleaning in Place)
• Instalacje glikolowe – systemy chłodzące, instalacje sprężonego powietrza z chłodnicami
• Przemysłowe układy HVAC – duże systemy ogrzewania i wentylacji
• Instalacje przemysłowe – obiegi technologiczne, systemy zaopatrzenia w media

6 kluczowych zalet zaworu DN40 WKN2g 4,0 MPa

1. Przyłącze gwintowane G 1½″ wew. – szybki i prosty montaż, kompatybilność z instalacjami stalowymi, miedzianymi i z tworzyw sztucznych, możliwość łatwej rozbudowy systemów.
2. Uszczelnienia PTFE + 20 % węgla – temperatura do +200 °C, odporność chemiczna, niska siła tarcia, długa żywotność w agresywnych mediach.
3. Ciśnienie robocze do 40 bar – korpus ze stali P355NL1 o grubości ścianki zwiększonej o ~30 % w porównaniu do standardu PN16, certyfikacja PED.
4. Kompaktowa konstrukcja z przelotem zaniżonym Ødk 32 mm – redukcja gabarytów i masy, zwiększona wytrzymałość przy zachowaniu funkcjonalności odcinania, Kv ≈ 45 m³/h.
5. Żywotność > 50 000 cykli – łożyska ślizgowe PTFE + 20 % C, precyzyjne dopasowanie komponentów, sprężyna kompensująca nacisk uszczelki.
6. Gotowość do automatyzacji – kwadrat napędowy 14 mm zgodny z ISO 5211 F07, możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego, szczelność klasy A (< 0,01 ml/min), certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Wysyłka ekspresowa 24 h – zawór wysyłany tego samego dnia roboczego
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury i automatyki

Kontakt: ☎+48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne.

Informacja dla klienta: Zawór sprzedawany bez rączki. Rączka, przekładnia ślimakowa lub siłownik (pneumatyczny/elektryczny) dostępne są osobno w naszej ofercie. Zobacz rączki do zaworów przemysłowych →
