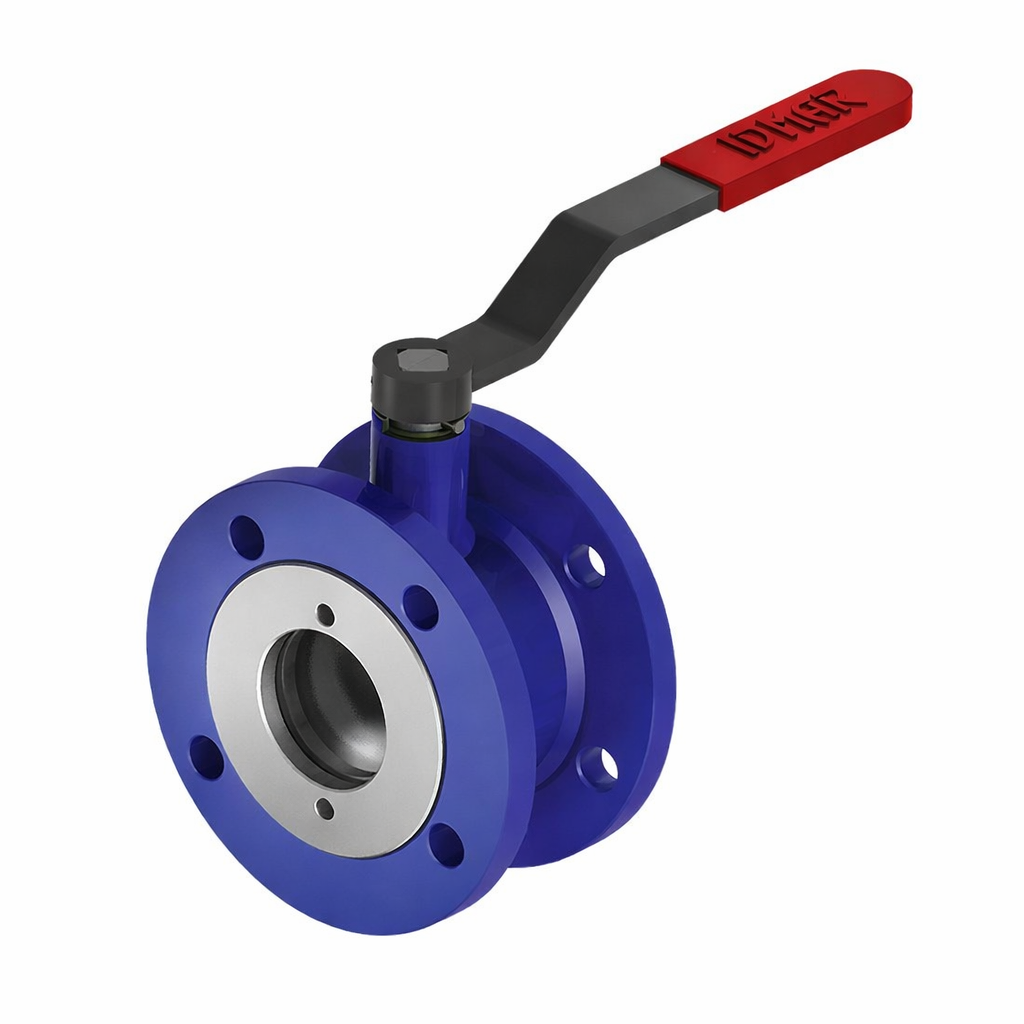

IDMAR Zawór Kulowy Kołnierzowy DN50 WK2a 4,0 MPa | PN 40 Bar | Temp. -20°C do +200°C

Zawór kulowy kołnierzowy DN50 WK2a 4,0 MPa to profesjonalna armatura odcinająca do sieci ciepłowniczych, systemów klimatyzacyjnych, instalacji wodociągowych oraz przemysłu (para, woda, glikol, oleje – płyny grupy 2 PED). Przyłącze kołnierzowe F07 umożliwia szybki montaż/demontaż bez spawania. Korpus z certyfikowanej stali P355NL1 odpornej na niskie temperatury, potrójne zabezpieczenie przed wyciekiem, zaawansowane uszczelki PTFE + 15% węgla (C). Szczelność klasy A wg PN-EN 12266, żywotność > 50 000 cykli.

Średnica nominalna: DN 50 mm
Ciśnienie maksymalne: 40 bar (PN 40 / 4,0 MPa)
Temperatura pracy: od -20°C do +200°C (dane producenta IDMAR)
Materiał korpusu: Stal certyfikowana P355NL1 (odporna na niskie temperatury), powłoka antykorozyjna 3-składnikowa RAL 5015
Materiał kuli: Stal nierdzewna 1.4408 (CF8M), polerowana, full-bore
Uszczelki: PTFE + grafit / PTFE + 15% węgla (C)
Przyłącze: Kołnierzowe F07 (PN-EN 1092-2), 4 otwory Ø 18 mm, ØD₀ = 125 mm
Kwadrat napędowy: 17 mm (ISO 5211-F07) – montaż rączki, przekładni lub siłownika
Waga: 7,2 kg (bez rączki)
Normy: PN-EN 12516-2, PN-EN 1092-2, PN-EN 12266-1, PED 2014/68/EU
Kod produktu: APA05010040000
Gwarancja: 2 lata

Idealny do instalacji ciepłowniczych, parowych, HVAC i przemysłowych. ✓ Wysyłka 24h ✓ Zawór bez rączki (rączka dostępna osobno) ✓ Dostępność na magazynie ✓ Opcja z przekładnią

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

460,00 zł

Najniższa cena z 30 dni przed obniżką: 462,00 zł

Promocja trwa do 30 kwietnia 2026

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

IDMAR Zawór Kulowy Kołnierzowy do Wody DN50 WK2a 4,0 MPa | PN 40 Bar | Temp. -20°C do +200°C

Czym jest zawór kulowy kołnierzowy DN50 WK2a 4,0 MPa?

Zawór kulowy kołnierzowy IDMAR DN50 WK2a 4,0 MPa to urządzenie odcinające przeznaczone do wysokociśnieniowych sieci ciepłowniczych, kotłowni parowych, systemów klimatyzacyjnych, instalacji wodociągowych oraz przemysłowych linii technologicznych. Oznaczenie "WK2a 4,0 MPa" wskazuje na konstrukcję dwuczęściową (korpus + pokrywa) z kulą pełną (full bore) dostosowaną do pracy przy ciśnieniu maksymalnym 40 bar (4,0 MPa) oraz temperaturach od -20°C do +200°C.

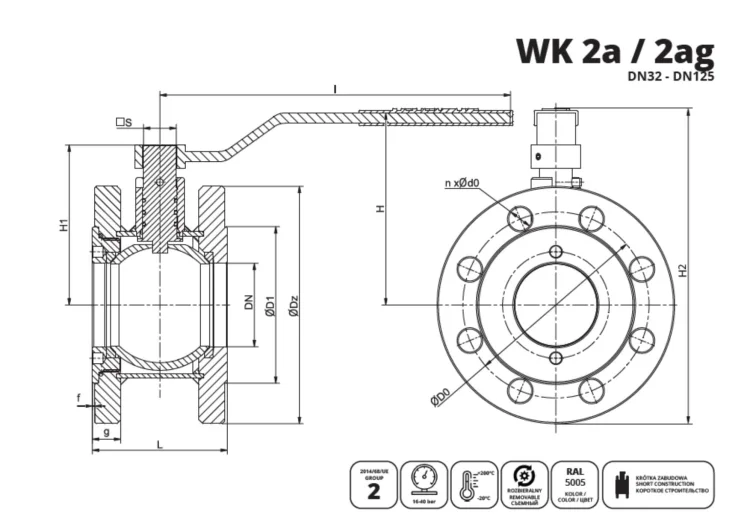

Konstrukcja kołnierzowa z przyłączem typu F07 zgodnym z PN-EN 1092-2 umożliwia szybki montaż i demontaż bez konieczności spawania – wystarczy połączyć kołnierze 4 śrubami Ø 18 mm z odpowiednią uszczelką grafitową spiralną (dla pary) lub EPDM (dla wody do +100°C). Korpus wykonano z certyfikowanej stali P355NL1 odpornej na niskie temperatury, pokryto 3-składnikową farbą antykorozyjną RAL 5015. Zawór wyposażony w potrójne zabezpieczenie przed wyciekiem (3 O-ringi) oraz zaawansowane uszczelki PTFE + 15% węgla (C). Na życzenie klienta możliwe jest wykonanie zaworu z przekładnią ślimakową lub pod przekładnię.

Budowa i Komponenty Zaworu

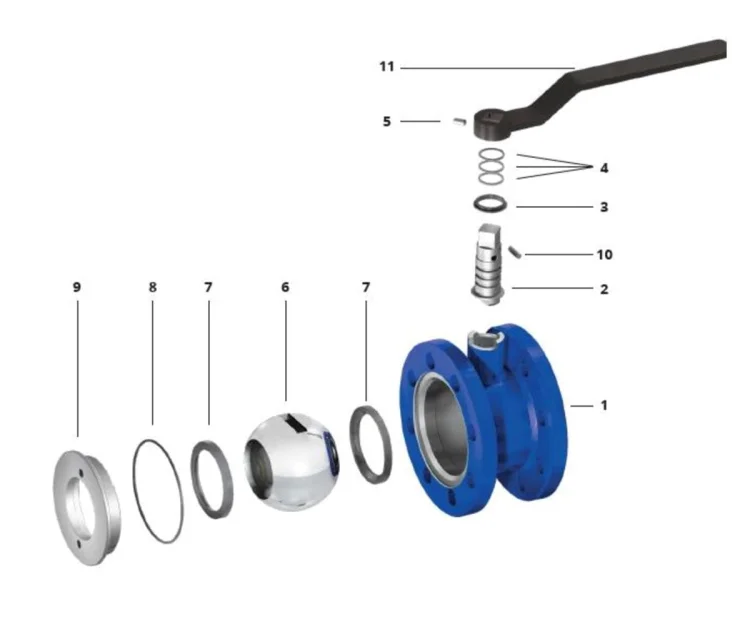

Zawór składa się z następujących elementów (numeracja zgodna z rysunkiem technicznym producenta):

Korpus – odlew z certyfikowanej stali P355NL1, przeznaczonej do wyrobów ciśnieniowych o zwiększonej wytrzymałości (PN40 / 4,0 MPa), odpornej na niskie temperatury. Korpus poddano obróbce strumieniowo-ściernej, a następnie malowano 3-składnikową farbą podkładową antykorozyjną w kolorze RAL 5015. Grubość ścianki dobrana wg normy PN-EN 12516 dla klasy ciśnieniowej PN40.
Trzpień – stal nierdzewna 1.4021 (X20Cr13) hartowana, chromowana, o chropowatości Ra ≤ 0,8 µm. Zapewnia płynne obroty kuli oraz szczelność wzdłuż osi obrotu nawet przy wysokim ciśnieniu.
Pierścień dolny (tuleja łożyskująca) – wykonany z PTFE wzbogaconego grafitem, zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu, redukuje opory tarcia, wytrzymuje obciążenia osiowe od kuli przy pełnym ciśnieniu 40 bar.
O-ring (pozycja 4) – uszczelka dynamiczna z elastomeru NBR (dla wody, oleju) lub EPDM (dla gorącej wody, pary do +200°C), montowana na trzpieniu. Zawór wyposażony w potrójne zabezpieczenie przed wyciekiem – trzy wysokiej jakości O-ringi umieszczone w precyzyjnie wykonanych kanalikach zapewniają niezawodne uszczelnienie nawet w wymagających warunkach pracy (para przegrzana, uderzenia hydrauliczne).
Kula – stal chromowo-niklowa 1.4408 (CF8M), polerowana do połysku Ra ≤ 0,4 µm, pełny bore (średnica otworu = DN50 = 102 mm), co minimalizuje opory przepływu i straty ciśnienia.
Uszczelnienie kuli – wykonano z mieszanki PTFE z dodatkiem 15% węgla (C), co poprawia trwałość i efektywność działania zaworu przy wysokich temperaturach i ciśnieniach, jednocześnie zwiększając jego odporność na zużycie oraz zapewnia szczelność kuli względem korpusu (klasa A wg PN-EN 12266).
O-ring (pozycja 7) – uszczelka statyczna między korpusem a pokrywą (NBR lub Viton).
Wkrętka (pozycja 8) – nakrętka dociskowa pokrywy, stal ocynkowana lub nierdzewna.
Kołek walcowy (pozycja 9) – zabezpieczenie przed samoczynnym obrotem trzpienia.
Wkręt dociskowy (pozycja 10) – śruba regulacyjna docisku uszczelki (występuje w wersjach wysokociśnieniowych).
Uchwyt (pozycja 11) – dźwignia obsługowa nie jest dołączona standardowo – można zamówić osobno: rączka standardowa (kwadrat 17 mm), rączka wydłużona, przekładnia ślimakowa lub siłownik elektryczny (230 V AC) / pneumatyczny.
