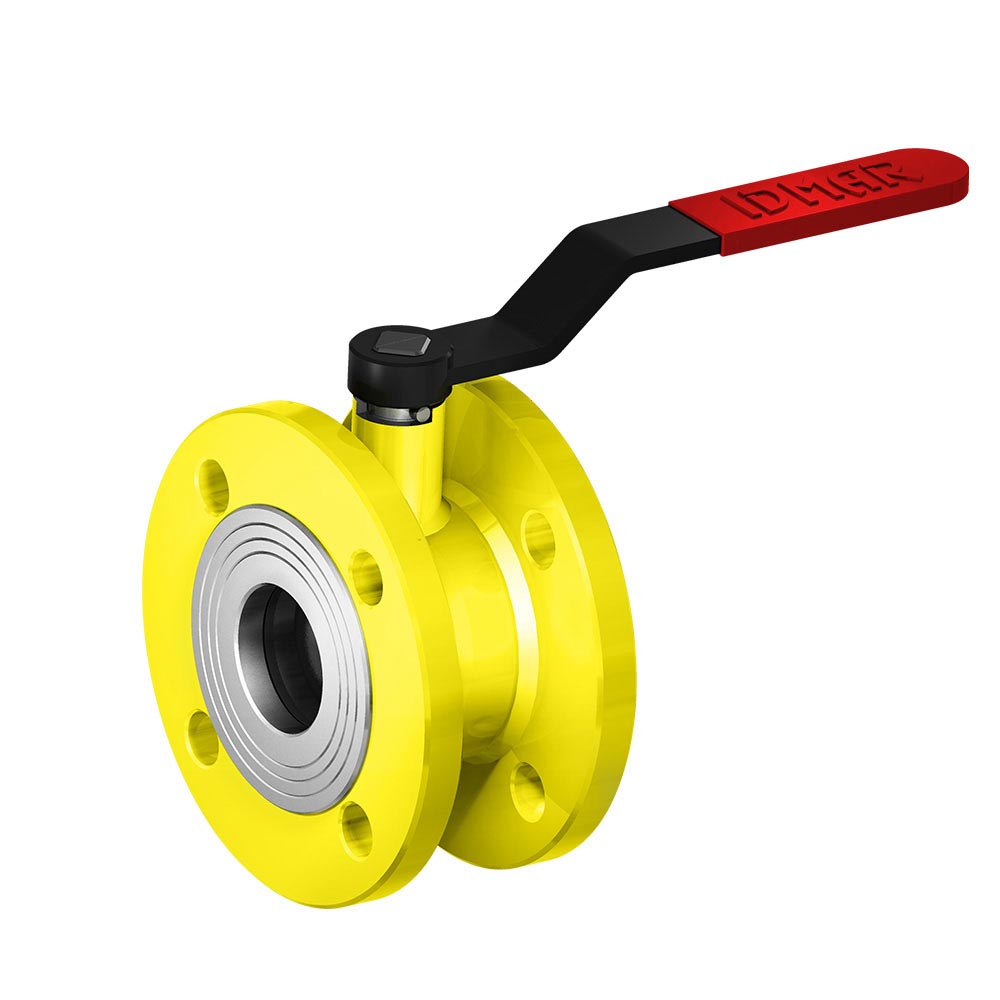

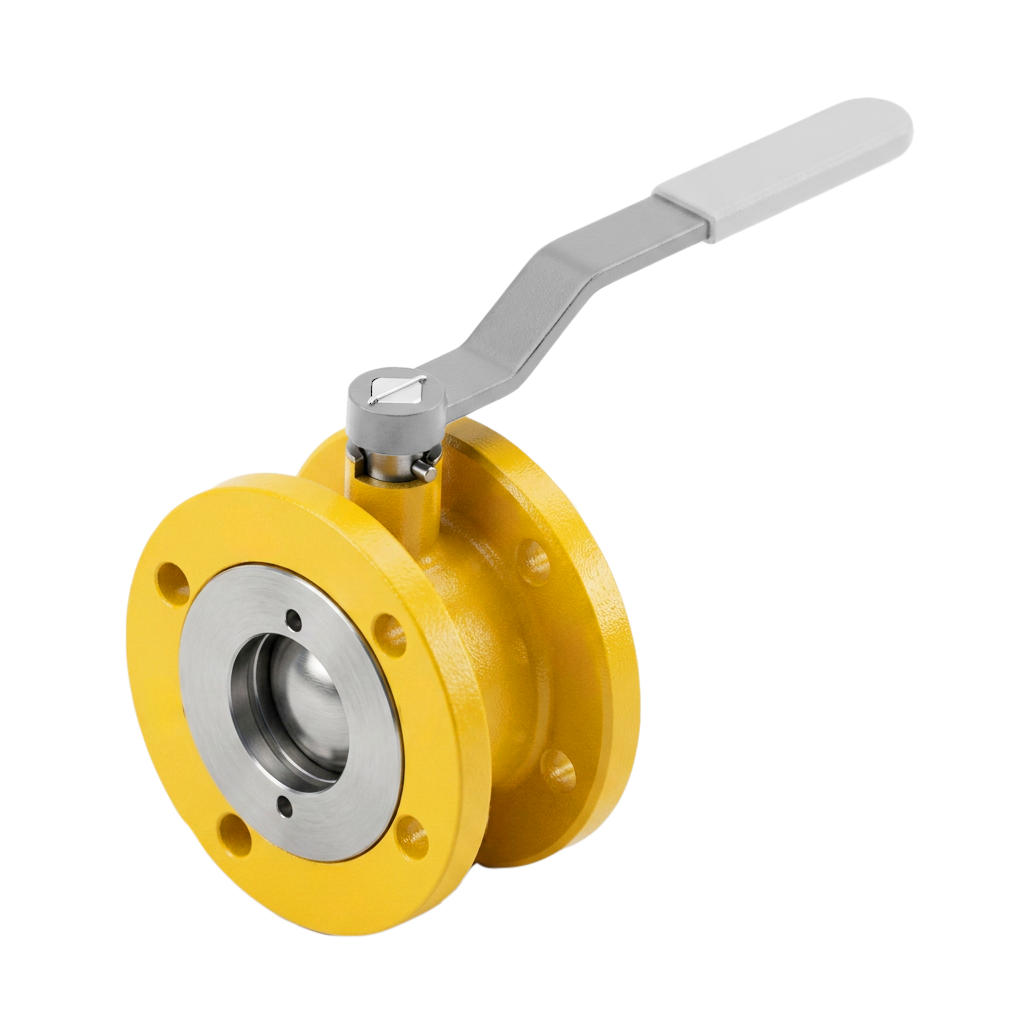

IDMAR Zawór kulowy DN65 do gazu WK 2a 1.6MPa Sandwich kołnierzowy

Czym jest zawór kulowy kołnierzowy do gazu DN65 WK2a Sandwich 1,6 MPa?

Specjalistyczny zawór odcinający przeznaczony do instalacji gazowych – gaz ziemny, LPG, propan-butan, gaz procesowy w przemyśle petrochemicznym (płyny grupy 1 wg PED). Konstrukcja Sandwich zapewnia skróconą długość montażową (I = 350 mm) oraz kompaktowe wymiary, co ułatwia montaż w ograniczonej przestrzeni. Zawór wykonany jest z certyfikowanej stali P355NL1, spełnia wymagania dyrektywy PED 2014/68/EU oraz norm PN‑EN 1092‑1, PN‑EN 12516‑2 i PN‑EN 12266‑1. Certyfikat gazowy ŚZSJ Nr 2/17 potwierdza bezpieczeństwo pracy w instalacjach gazowych. Dostępny na magazynie, wysyłka 24 h.

Budowa i komponenty zaworu WK2a DN65 Sandwich

• Korpus – stal certyfikowana P355NL1, konstrukcja trójczęściowa Sandwich, spawanie robotyczne
• Trzpień – stal konstrukcyjna, zabezpieczenie antystatyczne
• Pierścień dolny – PTFE + 15 % C (węgla), łożysko ślizgowe
• Pierścień uszczelniający O‑ring – NBR70 (potrójne uszczelnienie trzpienia i pokrywy)
• Wkręt dociskowy – wg PN‑EN ISO 4026, blokada pozycji kuli
• Kula – stal nierdzewna AISI 304, pełny przelot DN65
• Uszczelka kulowa – PTFE + 15 % węgla (C), temperatura do +60 °C
• O‑ring kuli – NBR70, uszczelnienie wtórne
• Wkrętka – kołnierz przyłączeniowy, materiał P355NL1
• Kołek walcowy – wg PN‑EN ISO 2338, zabezpieczenie montażowe
• Uchwyt napędowy – kwadrat 19 mm (ISO 5211 F07), dostępny osobno

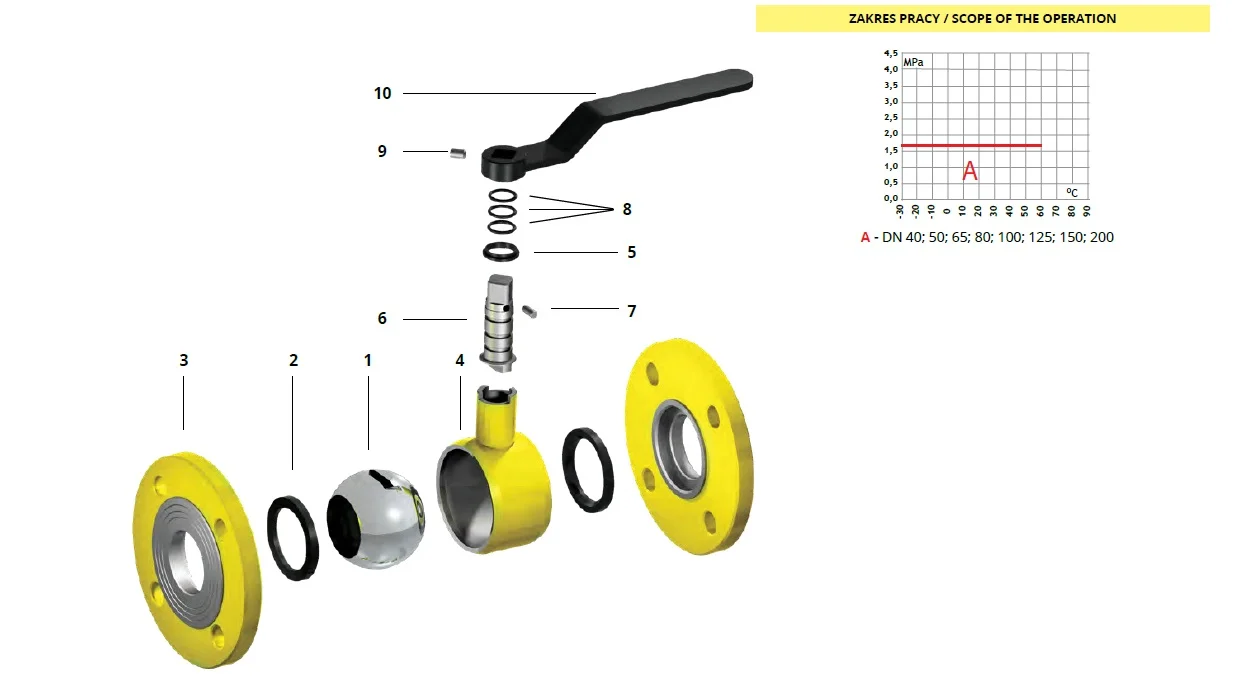

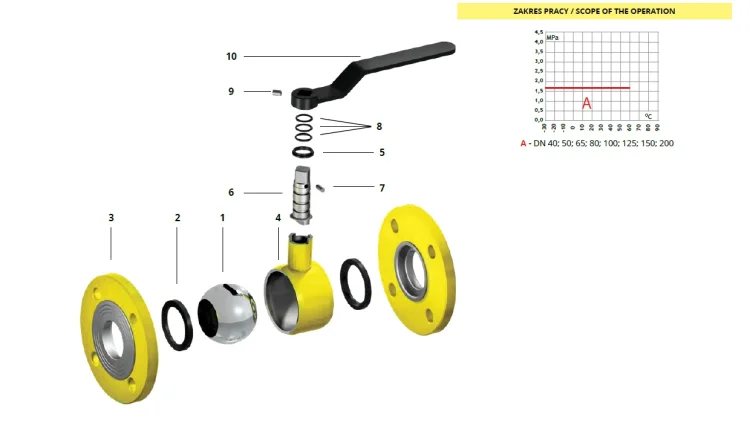

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do gazu WK2a DN65 Sandwich

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – klasa PN16 dla instalacji gazowych średniego ciśnienia
• ✔ Przyłącze kołnierzowe PN16 – 8 śrub M16 (gwint 18 mm), rozstaw Øz 185 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 15 % węgla – temperatura robocza –30 °C do +60 °C, zwiększona odporność na ścieranie
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i kuli, brak emisji do atmosfery
• ✔ Korpus stal P355NL1 – certyfikowana stal kotłowa, odporna na niskie temperatury, spawanie robotyczne
• ✔ Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu
• ✔ Kwadrat napędowy 19 mm (ISO 5211 F07) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach gazowych zgodnie z PN‑EN 12266‑1
• ✔ Przeznaczenie: płyny grupy 1 (PED) – gaz ziemny, LPG, propan-butan, gaz wielkopiecowy, gaz kopalniany

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	65
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØD1 – średnica wewnętrzna kołnierza	122
ØD0 – okrąg otworów na śruby	145
Ød0 – średnica otworu śruby	18
n – liczba śrub (ilość / quantity)	8
ØDz – średnica podziałowa śrub	185
g – grubość kołnierza	20
f – występ uszczelnienia	2
L – długość korpusu zaworu	106
I – długość całkowita montażowa	350
H – wysokość korpusu zaworu	147
H1 – wysokość do osi napędu	123
H2 – wysokość całkowita (z napędem)	234
□ s – wymiar kwadratu napędowego	19

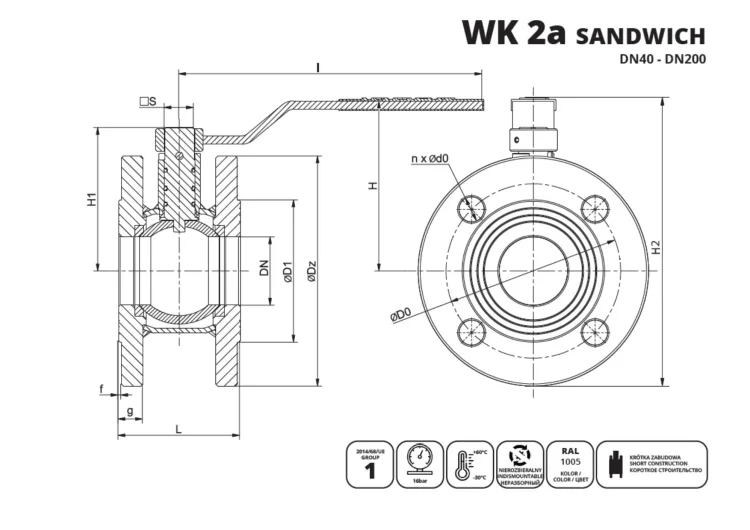

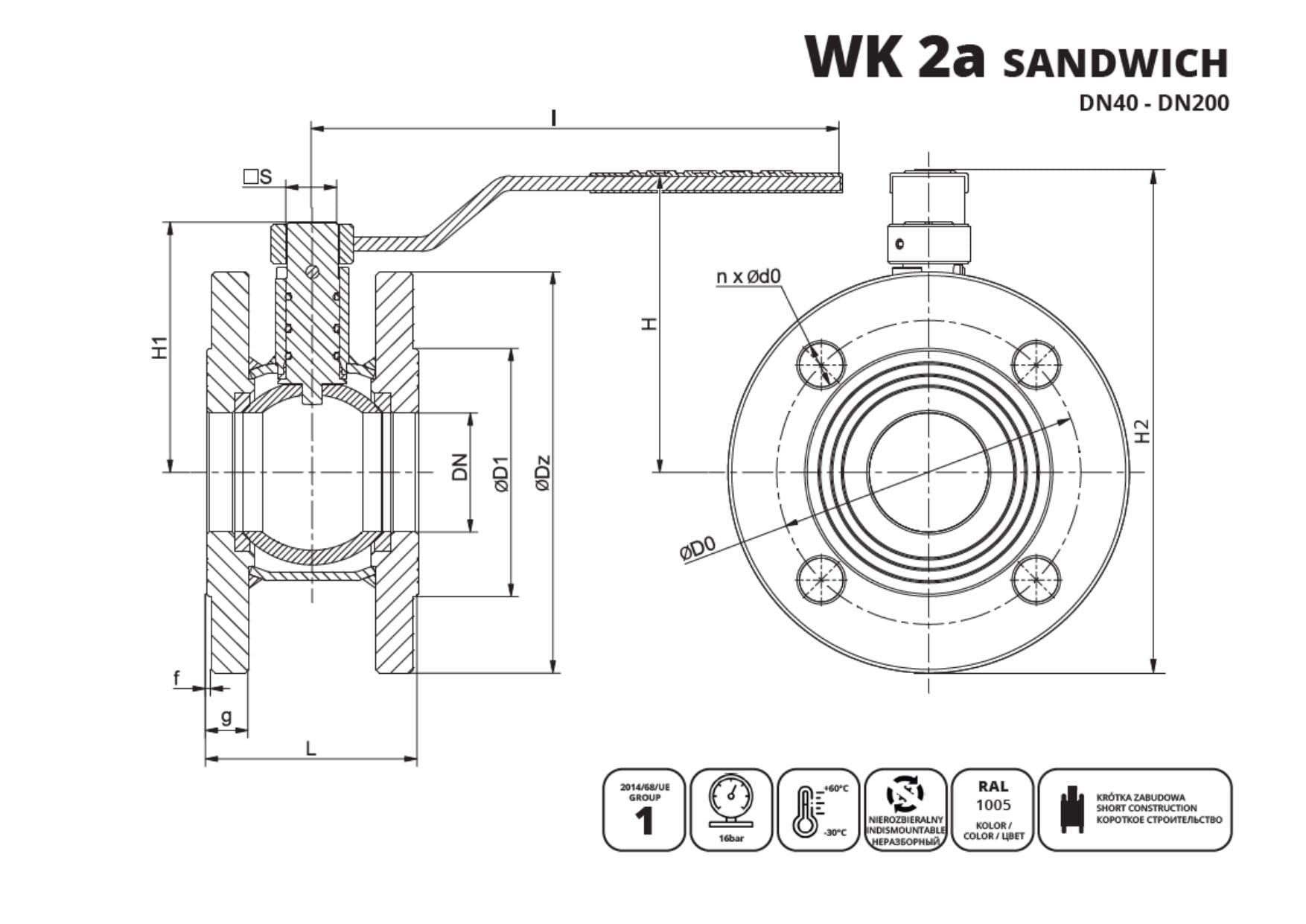

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN65 WK2a Sandwich

Zastosowania przemysłowe

Zawór kulowy DN65 WK2a Sandwich 1,6 MPa gazowy znajduje zastosowanie w instalacjach średniego ciśnienia dla gazów palnych i technologicznych (płyny grupy 1 wg PED). Główne obszary wykorzystania obejmują:

• Sieci gazownicze średniego ciśnienia – stacje redukcyjne, magistrale gazowe, instalacje przesyłowe
• Przemysł petrochemiczny – instalacje LPG, propan-butan, gaz ziemny, gaz procesowy, rurociągi technologiczne
• Przemysł chemiczny – instalacje gazów technicznych, systemy produkcyjne, węzły rozdzielcze
• Stacje sprężania gazu – tłocznie gazu, stacje przesyłowe, instalacje kompresyjne
• Zakłady gazowe – punkty redukcyjne, stacje gazowe, systemy dystrybucji gazu miejskiego
• Instalacje przemysłowe – kotłownie gazowe, piece przemysłowe, instalacje technologiczne, gaz wielkopiecowy

6 kluczowych zalet zaworu DN65 WK2a Sandwich 1,6 MPa

1. Kompaktowa konstrukcja Sandwich – skrócona długość montażowa I = 350 mm w porównaniu do standardowych zaworów WK2a, oszczędność miejsca w instalacjach, ułatwienie montażu w ciasnych przestrzeniach technicznych.
2. Ciśnienie robocze do 16 bar (1,6 MPa) – korpus P355NL1 o wzmocnionej konstrukcji, certyfikacja PED dla płynów grupy 1 (gazy palne), zgodność z PN‑EN 12516‑2.
3. Uszczelnienia PTFE + 15 % węgla – zwiększona odporność na ścieranie, temperatura –30 °C do +60 °C, długa żywotność w mediach gazowych, brak wymagań smarowania.
4. Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu w atmosferach wybuchowych, bezpieczeństwo instalacji gazowych.
5. Potrójne uszczelnienie O‑ring NBR70 – szczelność klasy A na trzpieniu i kuli, brak emisji do atmosfery, zgodność z wymogami gazownictwa, żywotność > 10 000 cykli.
6. Gotowość do automatyzacji – kwadrat napędowy 19 mm zgodny z ISO 5211 F07, możliwość montażu przekładni ślimakowej, siłownika pneumatycznego lub elektrycznego, certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Przygotowanie do wysyłki 1 dzień – starannie pakujemy i przygotowujemy każde zamówienie
✓ Dostawa 1 dzień – szybka wysyłka kurierem do wszystkich krajów UE
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN16? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór przeznaczony wyłącznie do instalacji gazowych (płyny grupy 1 wg PED). Montaż i konserwacja muszą być wykonywane przez uprawnione osoby zgodnie z przepisami gazowniczymi. Zawór dostarczany bez rączki – rączka dostępna osobno. Kołnierze stalowe PN16, uszczelki oraz śruby dostępne są osobno w naszej ofercie. Zobacz kołnierze stalowe →
