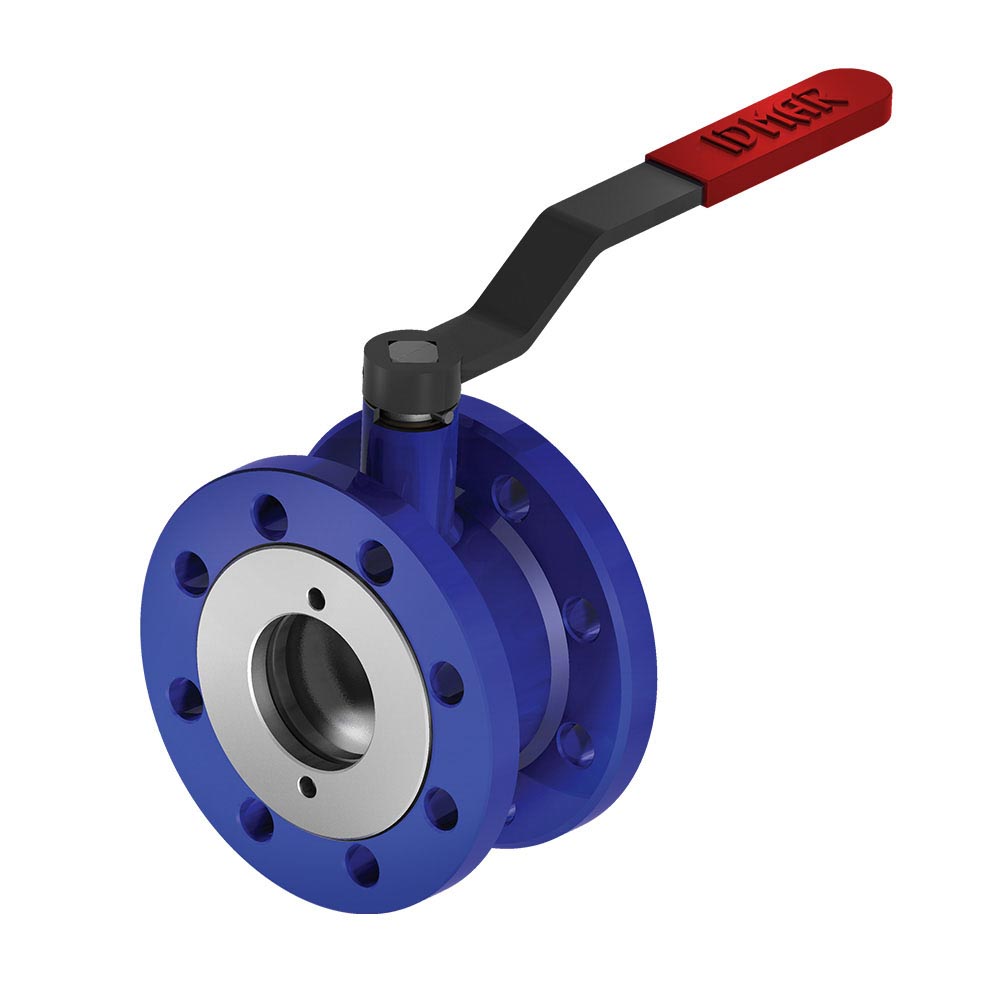

IDMAR Zawór Kulowy Kołnierzowy DN80 WK2a 4,0 MPa | PN 40 Bar | Temp. -20°C do +200°C

Zawór kulowy kołnierzowy DN80 WK2a 4,0 MPa to profesjonalna armatura odcinająca do sieci ciepłowniczych, systemów klimatyzacyjnych, instalacji wodociągowych oraz przemysłu (para, woda, glikol, oleje – płyny grupy 2 PED). Przyłącze kołnierzowe F10 umożliwia szybki montaż/demontaż bez spawania. Korpus z certyfikowanej stali P355NL1 odpornej na niskie temperatury, potrójne zabezpieczenie przed wyciekiem, zaawansowane uszczelki PTFE + 15% węgla (C). Szczelność klasy A wg PN-EN 12266, żywotność > 50 000 cykli.

Średnica nominalna: DN 80 mm
Ciśnienie maksymalne: 40 bar (PN 40 / 4,0 MPa), ciśnienie robocze 16 bar
Temperatura pracy: od -20°C do +200°C (dane producenta IDMAR)
Materiał korpusu: Stal certyfikowana P355NL1 (odporna na niskie temperatury), powłoka antykorozyjna 3-składnikowa RAL 5015
Materiał kuli: Stal nierdzewna 1.4408 (CF8M), polerowana, full-bore
Uszczelki: PTFE + grafit / PTFE + 15% węgla (C) / NBR/EPDM (opcja Viton dla chemii)
Przyłącze: Kołnierzowe F10 (PN-EN 1092-2), 8 otworów M16 (18 mm), ØD₀ = 160 mm
Kwadrat napędowy: 19 mm (ISO 5211-F10) – montaż rączki, przekładni ślimakowej lub siłownika
Waga: 11,9 kg (bez rączki)
Normy: PN-EN 12516-2, PN-EN 1092-2, PN-EN 12266-1, PED 2014/68/EU
Kod produktu: APA08010040000
Gwarancja: 2 lata

Idealny do instalacji ciepłowniczych, parowych, HVAC i przemysłowych. ✓ Wysyłka 24h ✓ Zawór bez rączki (rączka dostępna osobno) ✓ Dostępność na magazynie ✓ Opcja z przekładnią

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

średnia ilość

834,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

IDMAR Zawór Kulowy Kołnierzowy do Wody DN80 WK2a 4,0 MPa | PN 40 Bar | Temp. -20°C do +200°C

Czym jest zawór kulowy kołnierzowy DN80 WK2a 4,0 MPa?

Zawór kulowy kołnierzowy IDMAR DN80 WK2a 4,0 MPa to urządzenie odcinające przeznaczone do wysokociśnieniowych sieci ciepłowniczych, kotłowni parowych, systemów klimatyzacyjnych, instalacji wodociągowych oraz przemysłowych linii technologicznych. Oznaczenie "WK2a 4,0 MPa" wskazuje na konstrukcję dwuczęściową (korpus + pokrywa) z kulą pełną (full bore) dostosowaną do pracy przy ciśnieniu maksymalnym 40 bar (4,0 MPa) oraz temperaturach od -20°C do +200°C.

Konstrukcja kołnierzowa z przyłączem typu F10 zgodnym z PN-EN 1092-2 umożliwia szybki montaż i demontaż bez konieczności spawania – wystarczy połączyć kołnierze 8 śrubami M16 z odpowiednią uszczelką grafitową spiralną (dla pary) lub EPDM (dla wody do +100°C). Korpus wykonano z certyfikowanej stali P355NL1 odpornej na niskie temperatury, pokryto 3-składnikową farbą antykorozyjną RAL 5015. Zawór wyposażony w potrójne zabezpieczenie przed wyciekiem (3 O-ringi) oraz zaawansowane uszczelki PTFE + 15% węgla (C). Na życzenie klienta możliwe jest wykonanie zaworu z przekładnią ślimakową lub pod przekładnię (zalecane dla DN ≥ 65).

Budowa i Komponenty Zaworu

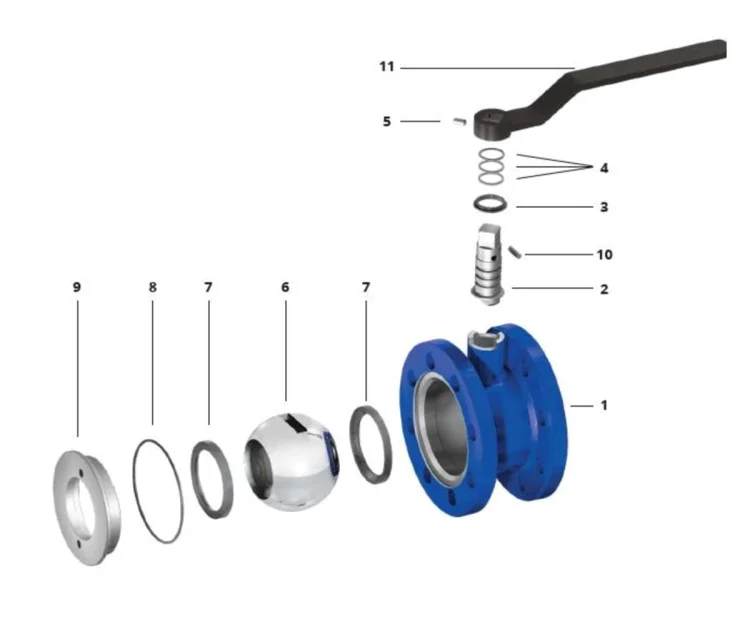

Zawór składa się z następujących elementów (numeracja zgodna z rysunkiem technicznym producenta):

Korpus – odlew z certyfikowanej stali P355NL1, przeznaczonej do wyrobów ciśnieniowych o zwiększonej wytrzymałości (PN40 / 4,0 MPa), odpornej na niskie temperatury. Korpus poddano obróbce strumieniowo-ściernej, a następnie malowano 3-składnikową farbą podkładową antykorozyjną w kolorze RAL 5015. Grubość ścianki dobrana wg normy PN-EN 12516 dla klasy ciśnieniowej PN40.
Trzpień – stal nierdzewna 1.4021 (X20Cr13) hartowana, chromowana, o chropowatości Ra ≤ 0,8 µm. Zapewnia płynne obroty kuli oraz szczelność wzdłuż osi obrotu nawet przy wysokim ciśnieniu.
Pierścień dolny (tuleja łożyskująca) – wykonany z PTFE wzbogaconego grafitem, zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu, redukuje opory tarcia, wytrzymuje obciążenia osiowe od kuli przy pełnym ciśnieniu 40 bar.
O-ring (pozycja 4) – uszczelka dynamiczna z elastomeru NBR (dla wody, oleju) lub EPDM (dla gorącej wody, pary do +200°C), montowana na trzpieniu. Zawór wyposażony w potrójne zabezpieczenie przed wyciekiem – trzy wysokiej jakości O-ringi umieszczone w precyzyjnie wykonanych kanalikach zapewniają niezawodne uszczelnienie nawet w wymagających warunkach pracy (para przegrzana, uderzenia hydrauliczne).
Kula – stal chromowo-niklowa 1.4408 (CF8M), polerowana do połysku Ra ≤ 0,4 µm, pełny bore (średnica otworu = DN80 = 135 mm), co minimalizuje opory przepływu i straty ciśnienia.
Uszczelnienie kuli – wykonano z mieszanki PTFE z dodatkiem 15% węgla (C), co poprawia trwałość i efektywność działania zaworu przy wysokich temperaturach i ciśnieniach, jednocześnie zwiększając jego odporność na zużycie oraz zapewnia szczelność kuli względem korpusu (klasa A wg PN-EN 12266).
O-ring (pozycja 7) – uszczelka statyczna między korpusem a pokrywą (NBR lub Viton).
Wkrętka (pozycja 8) – nakrętka dociskowa pokrywy, stal ocynkowana lub nierdzewna, moment dokręcenia ~120 Nm.
Kołek walcowy (pozycja 9) – zabezpieczenie przed samoczynnym obrotem trzpienia (wskutek drgań, uderzenia hydraulicznego).
Wkręt dociskowy (pozycja 10) – śruba regulacyjna docisku uszczelki (występuje w wersjach wysokociśnieniowych).
Uchwyt (pozycja 11) – dźwignia obsługowa nie jest dołączona standardowo – można zamówić osobno: rączka standardowa (kwadrat 19 mm), rączka wydłużona (zalecana dla DN80), przekładnia ślimakowa (zalecana dla DN ≥ 65 lub ciśnienie > 25 bar) lub siłownik elektryczny (230 V AC, 24 V DC) / pneumatyczny (6 bar).

Schemat budowy zaworu kulowego kołnierzowego DN80 WK2a

Rysunek techniczny – budowa zaworu

Kluczowe Cechy Technologiczne – Innowacje IDMAR dla Wersji Wysokociśnieniowej 4,0 MPa

Potrójne zabezpieczenie przed wyciekiem
Trzy wysokiej jakości O-ringi umieszczone w precyzyjnie wykonanych kanalikach zapewniają niezawodne uszczelnienie przy ciśnieniu roboczym do 40 bar, chroniąc zawór przed wyciekiem i uszkodzeniem nawet w wymagających warunkach pracy (uderzenia hydrauliczne, cykliczne zmiany temperatury).

Zaawansowane uszczelnienia PTFE wysokotemperaturowe
Tuleja łożyskująca trzpień została wykonana z politetrafluoroetylenu (PTFE) wzbogaconego grafitem, co zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu w zakresie -20°C do +200°C. Uszczelnienie kuli wykonano z mieszanki PTFE z dodatkiem 15% węgla (C), co poprawia trwałość i efektywność działania zaworu przy parze nasyconej i przegrzanej, jednocześnie zwiększając jego odporność na zużycie.

Wzmocniony korpus z certyfikowanej stali P355NL1 dla PN40
Korpus zaworu wykonano z wysokiej jakości, certyfikowanej stali P355NL1, przeznaczonej do wyrobów ciśnieniowych o zwiększonej wytrzymałości (grubość ścianki +30% w porównaniu do wersji PN16). Ten rodzaj stali jest odporny na działanie niskich temperatur oraz cykliczne obciążenia mechaniczne, dzięki czemu może być stosowany w zaworach przeznaczonych do pracy w trudnych warunkach atmosferycznych oraz wysokociśnieniowych instalacjach przemysłowych.

Obróbka strumieniowo-ścierna i malowanie antykorozyjne
Korpus poddano obróbce strumieniowo-ściernej (standard SA 2½), co znacząco poprawia przyczepność powłoki lakierniczej. Zawór malowany jest 3-składnikową farbą podkładową epoksydową o grubości min. 120 µm, chroniącą jego powierzchnię przed korozją i działaniem czynników zewnętrznych (UV, wilgoć, sole) przez min. 15 lat.

Parametry Techniczne

Parametr	Wartość
Kod produktu	APA08010040000
Średnica nominalna (DN)	80 mm
Ciśnienie maksymalne	40 bar (4,0 MPa / PN40)
Ciśnienie robocze (PS)	16 bar (1,6 MPa) – zalecane ciśnienie eksploatacyjne
Temperatura pracy	-20°C do +200°C (dane producenta IDMAR)
Typ przyłącza	F10 (kołnierz płaski wg PN-EN 1092-2)
Materiał korpusu	Stal certyfikowana P355NL1 (odporna na niskie temperatury, wzmocniona dla PN40)
Materiał kuli	Stal nierdzewna 1.4408 (CF8M), polerowana
Materiał trzpienia	Stal nierdzewna 1.4021 (X20Cr13) hartowana, chromowana
Uszczelki	PTFE + grafit / PTFE + 15% węgla (C) / NBR / EPDM (opcja Viton dla chemii)
Kwadrat napędowy	19 mm (ISO 5211-F10)
Waga	11,9 kg (bez rączki / siłownika)
Normy	PN-EN 12516-2, PN-EN 1092-2, PN-EN 12266-1 (klasa A), PED 2014/68/EU
Kolor	Niebieski RAL 5015 (powłoka epoksydowa 3-składnikowa, grubość 120 µm)
Gwarancja	2 lata

Wymiary Gabarytowe (wg Rysunku Technicznego)

Symbol wymiaru	Wartość [mm]	Opis
I	350	Długość zabudowy (kołnierz–kołnierz)
L	120	Długość korpusu (bez kołnierzy)
ØDz	200	Średnica zewnętrzna kołnierza
ØD1	135	Średnica wewnętrzna przepływu (full-bore)
g	24	Grubość kołnierza
f	2	Wysokość wystającej uszczelki
ØD0	160	Średnica podziałowa otworów na śruby
Ød0	18 / M16	Średnica otworów (18 mm) / gwint śruby (M16)
n (ilość)	8	Liczba otworów na śruby (8 szt.)
H	163	Wysokość korpusu (od osi do góry pokrywy)
H1	134,5	Wysokość od osi do góry trzpienia
H2	263,5	Wysokość całkowita z rączką (jeśli zamontowana)
□ s	19	Wymiar kwadratu napędowego (rączka / przekładnia)

Wymiary gabarytowe zaworu kulowego DN80 WK2a

Rysunek techniczny z wymiarami

Zastosowania Zaworu Kulowego Kołnierzowego DN80 WK2a 4,0 MPa

Zawory DN80 WK2a 4,0 MPa znajdują zastosowanie w wysokociśnieniowych instalacjach ciepłowniczych (kotłownie parowe, sieci miejskie wysokich parametrów), przemysłowych liniach technologicznych (rafinerie, zakłady chemiczne, elektrociepłownie), centralach HVAC (agregatach chłodniczych dużej mocy, central wentylacyjnych budynków biurowych, centrów handlowych), stacjach uzdatniania wody i pompowniach przemysłowych (systemy RO, ultrafiltry, pompownie wody surowej). Dzięki przyłączu kołnierzowemu F10, kwadratu napędowego 19 mm oraz wzmocnionej konstrukcji korpusu możliwy jest montaż przekładni ślimakowej lub siłowników elektrycznych/pneumatycznych, co pozwala na automatyzację i zdalne sterowanie w systemach BMS oraz SCADA.

6 Kluczowych Zalet Zaworu Kulowego IDMAR DN80 WK2a 4,0 MPa

Wysokociśnieniowa konstrukcja PN40 – wytrzymuje ciśnienie maksymalne 40 bar (4,0 MPa), wzmocniony korpus P355NL1, grubość ścianki +30% vs PN16.
Zakres temperatur -20°C … +200°C – uniwersalność od instalacji chłodniczych po sieci parowe i kotłownie wysokich parametrów.
Żywotność > 50 000 cykli – PTFE + 15% węgla (C), kula polerowana 1.4408, korpus P355NL1, żywotność 20–30 lat w warunkach przemysłowych.
Full bore (DN80 = Ø 135 mm) – minimalne opory przepływu, straty ciśnienia ΔP ≈ 0, współczynnik przepływu Kv ≈ 1400 m³/h.
Gotowość do automatyzacji – kwadrat 19 mm (ISO 5211-F10), przekładnia ślimakowa (zalecana dla DN ≥ 65), siłowniki elektryczne 230V / pneumatyczne 6 bar.
Szczelność klasy A + potrójne zabezpieczenie – trzy O-ringi w precyzyjnych kanalikach, przeciek < 0,01 ml/min przy 40 bar, certyfikat PED 2014/68/EU.
