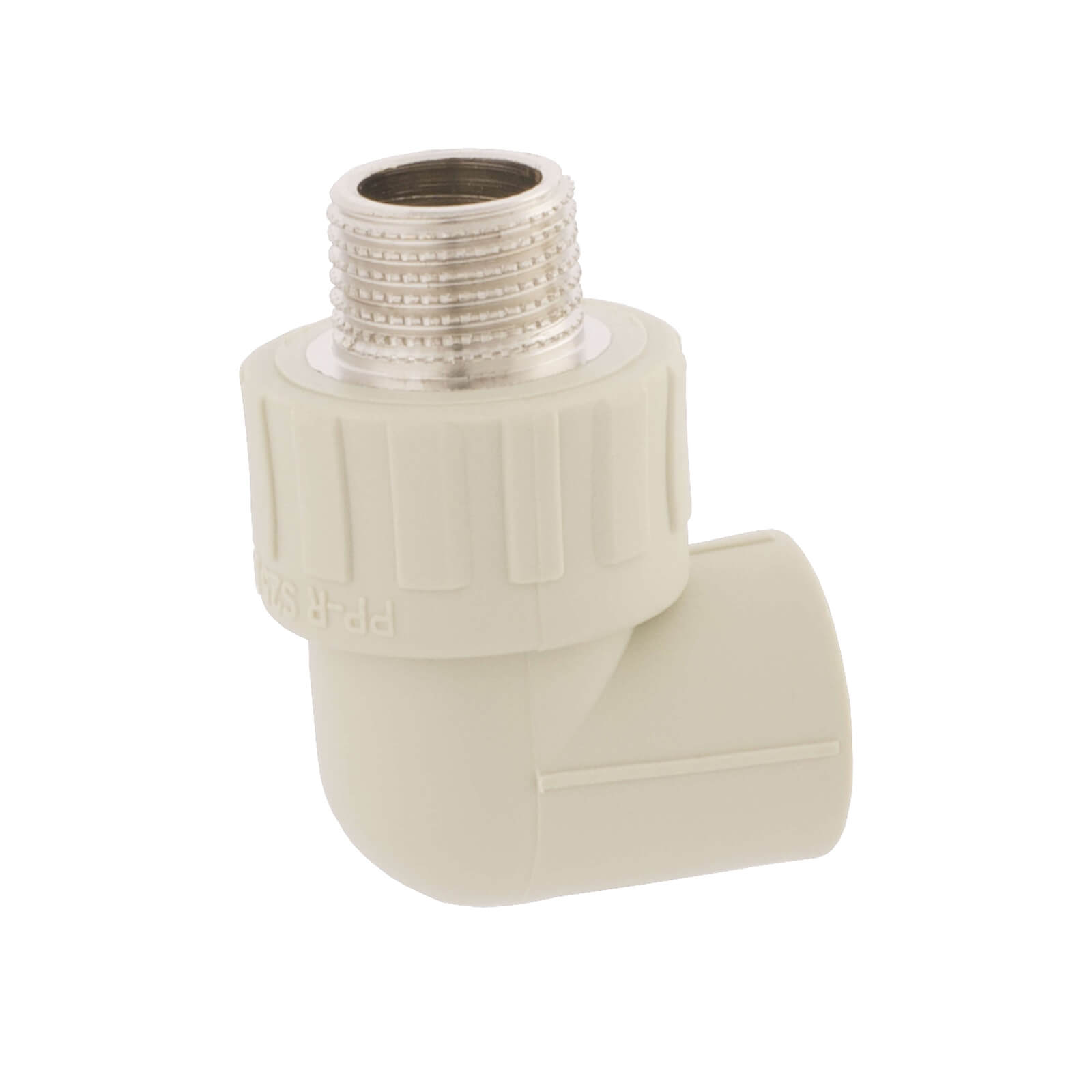

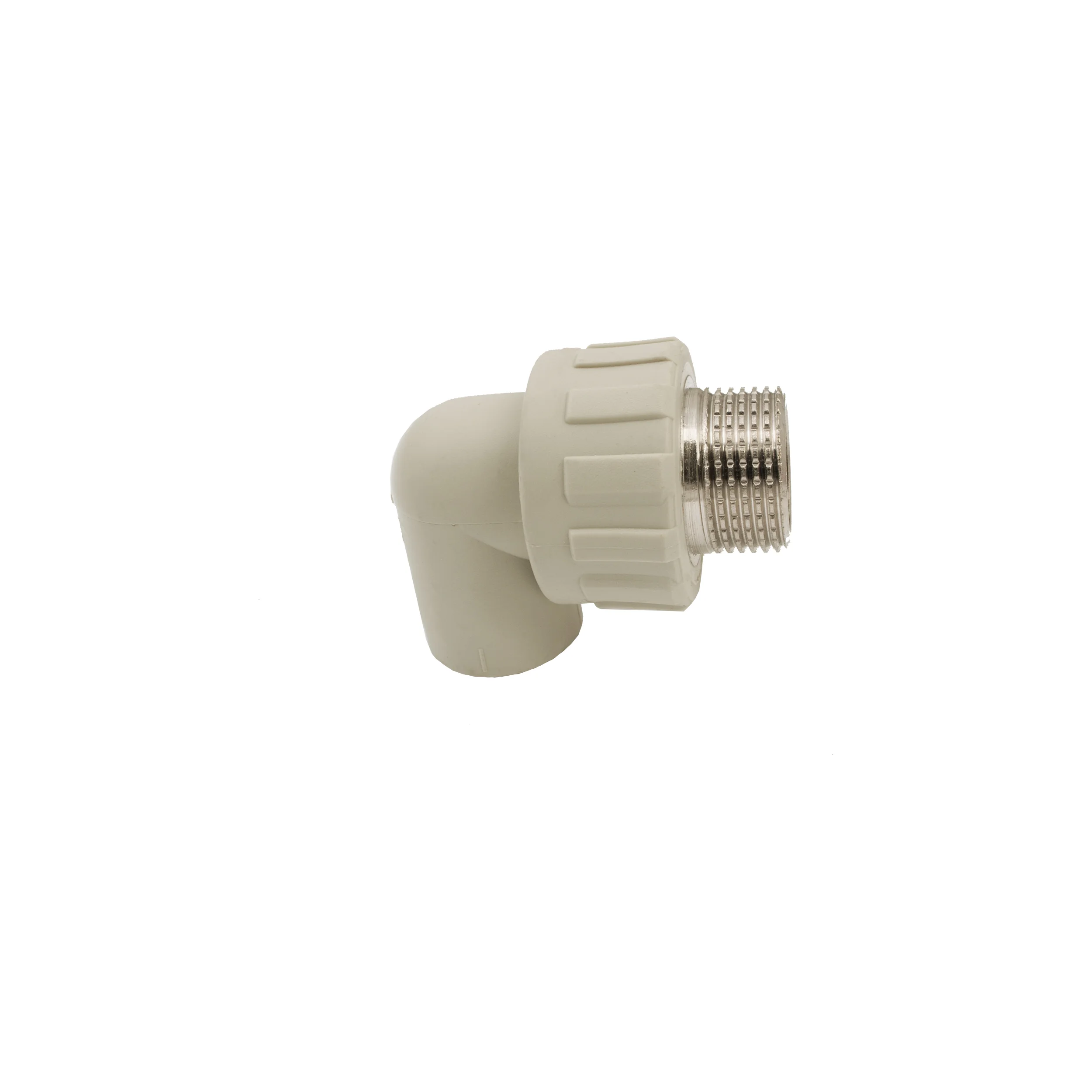

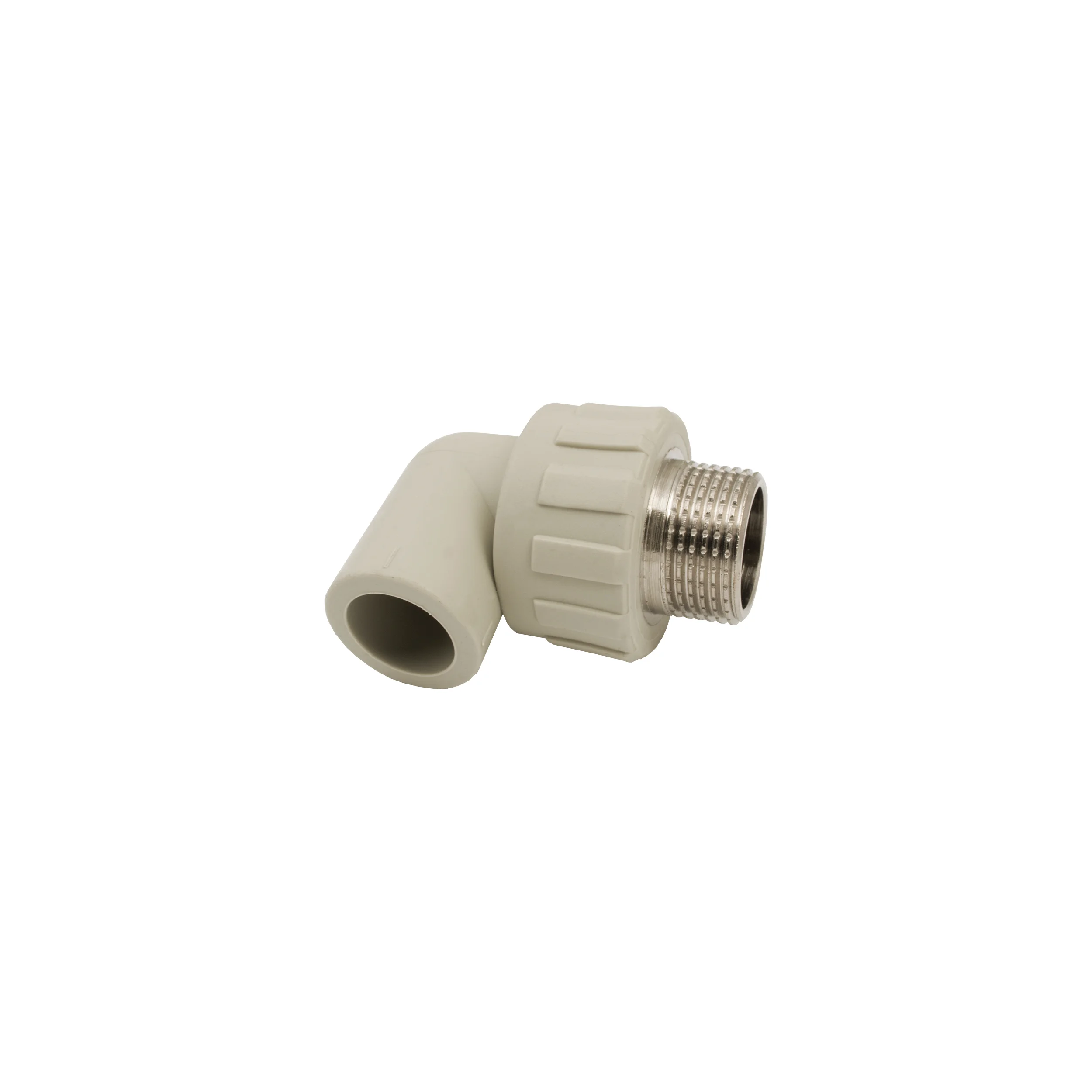

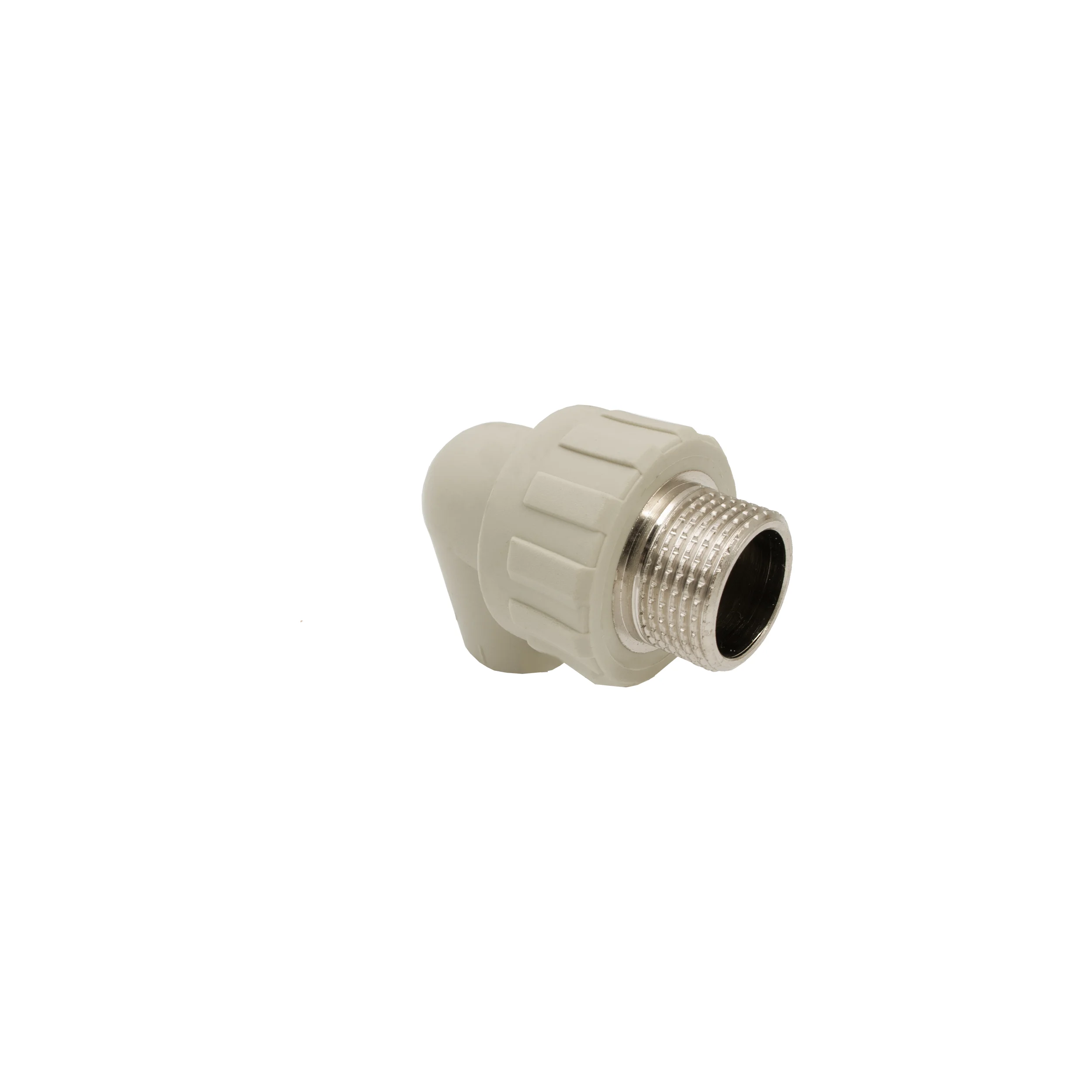

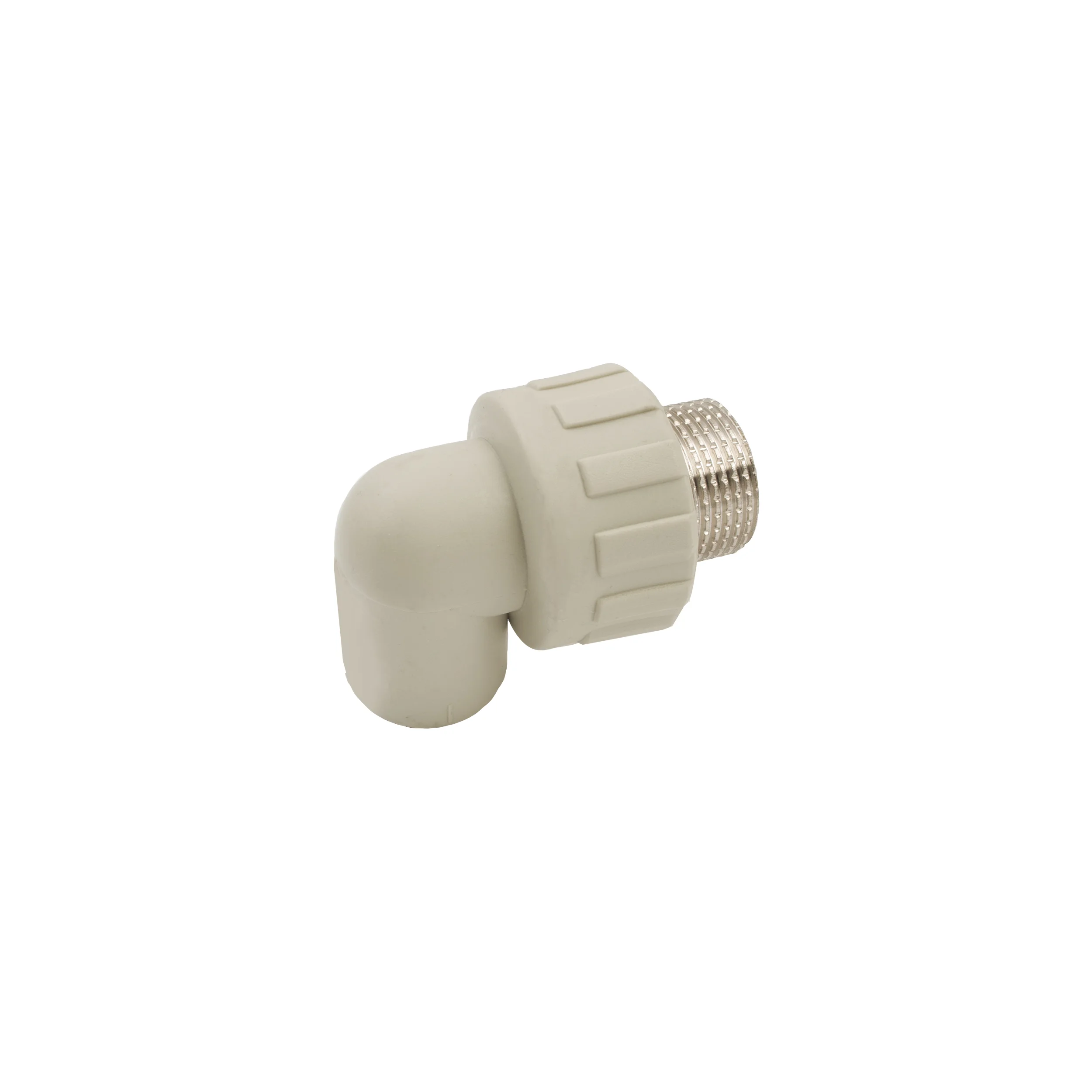

IDMAR Kolanko PP‑R 90° DN20×3/4" GZ – Gwint Zewnętrzny

Profesjonalna kształtka PP‑R z gwintem zewnętrznym stożkowym do instalacji hydraulicznych i grzewczych | Rozmiar DN20 (20 mm) | Gwint R 3/4" (ISO 7‑1) | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest kolanko PP‑R 90° DN20×3/4" GZ (gwint zewnętrzny)?

Kolanko PP‑R 90° DN20×3/4" GZ (kod PPRZKGZ020X3/4.1010) to uniwersalna kształtka instalacyjna łącząca rurę polipropylenową DN20 (średnica zewnętrzna 20 mm, światło wewnętrzne 13,2 mm) z armaturą posiadającą gwint wewnętrzny 3/4" . Z jednej strony kształtka posiada kielich zgrzewczy o głębokości wtopienia 18 mm, z drugiej gwint zewnętrzny stożkowy R 3/4" wykonany na wkładce z mosiądzu CW617N (stop miedzi i cynku o podwyższonej odporności na korozję dezyncyfikacyjną DZR). Produkt przeznaczony do podłączania armatury hydraulicznej średniego przekroju – kurków kulowych DN20, zaworów zwrotnych, filtrów siatkowych i Y‑kowych, wodomierzy DN20 (Qn = 2,5 m³/h), manometrów, czujników temperatury i ciśnienia, reduktorów ciśnienia, instalacji sprężonego powietrza oraz systemów przemysłowych (chłodnictwo, technologie spożywcze, farmaceutyczne).

Gwint zewnętrzny stożkowy R 3/4" charakteryzuje się samouszczelniającą konstrukcją – nachylenie stożka 1:16 (1°47′) powoduje, że przy wkręcaniu gwintu dochodzi do progresywnego dociskania powierzchni, co zapewnia szczelność bez konieczności stosowania płaskich uszczelek. Wystarczy taśma PTFE (Teflon) w ilości 4‑6 okrążeń (znacznie mniej niż przy gwincie cylindrycznym G, gdzie wymaga się 6‑8 okrążeń lub uszczelki płaskiej). Moment dokręcania wynosi 30‑40 Nm (zalecany), maksymalnie 45 Nm – przekroczenie momentu może spowodować pęknięcie wkładki mosiężnej lub korpusu PP‑R. Gwint R jest kompatybilny z gwintem wewnętrznym cylindrycznym G (ISO 228‑1) oraz stożkowym Rc (ISO 7‑1), co czyni go uniwersalnym rozwiązaniem w instalacjach europejskich i światowych.

Średnica DN20 (20 mm) zapewnia przepustowość 18‑28 l/min przy prędkości przepływu v ≈ 1,5 m/s, co odpowiada zapotrzebowaniu baterii natryskowej (15‑20 l/min), wannowej (18‑25 l/min), dwóch umywalek jednocześnie (2 × 8 l/min = 16 l/min) lub średniego grzejnika (moc 2,0‑3,5 kW przy ΔT = 20 K). W instalacjach sprężonego powietrza kolanko DN20 GZ stosuje się do podłączania manometrów, zaworów spustowych, filtrów sprężonego powietrza (separator wilgoci, filtry oleju, regulatory ciśnienia) – maksymalne ciśnienie robocze wynosi 10 bar (1,0 MPa) przy temperaturze +20 °C. Materiał PP‑R typ 3 (random copolymer) charakteryzuje się wysoką odpornością termiczną (+80 °C ciągła, +95 °C szczytowa), mechaniczną (10 bar @ +60 °C, 6 bar @ +80 °C) oraz chemiczną (pH 2‑12, chlor ≤ 0,5 mg/l, kwasy, zasady, sole, alkohol, większość rozpuszczalników). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź, co przekłada się na minimalne straty ciepła w instalacjach c.w.u. i grzewczych. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.

Parametry techniczne i wymiary

Kod produktu:	PPRZKGZ020X3/4.1010
Marka:	IDMAR / Fisher Expert
Typ:	Kolanko 90° z gwintem zewn. stożkowym
Rozmiar nominalny:	DN20 (20 mm)
Gwint zewnętrzny:	R 3/4"
Wymiar d:	19,1 mm
Wymiar Z :	16,8 mm
Wymiar L :	35,2 mm
Wymiar G :	3/4"
Kąt:	90° ± 2°
Masa:	≈ 30 g
Materiał korpusu:	PP‑R typ 3 (random copolymer PN20)
Wkładka metalowa:	Mosiądz CW617N (DZR)
Rodzaj połączenia:	Zgrzewane polifuzyjne + gwint 3/4"
Temperatura zgrzewania:	270 °C ± 5 °C
Czas nagrzewania (DN20):	7 sekund
Czas łączenia (maksymalny):	≤ 6 s
Czas chłodzenia:	≥ 4 min
Głębokość zgrzewu (wstawienia rury):	18 mm
Moment dokręcania gwintu:	30‑40 Nm (zalecany), max 45 Nm
Uszczelnienie gwintu:	Taśma PTFE 4‑6 okrążeń
Ciśnienie robocze @ +20 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +60 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1 °C ÷ +80 °C
Temperatura szczytowa:	+90 °C (krótkotrwale ≤ 100 h/rok)
Przepustowość (v ≈ 1,5 m/s):	18‑28 l/min (1,08‑1,68 m³/h)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej α:	0,15 mm/(m·K)
Pozycja montażowa:	Dowolna
Norma:	PN‑EN ISO 15874‑3:2013
Certyfikat:	PZH (Państwowy Zakład Higieny)
Kolor:	Szary (RAL 7032)
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60 °C/10 bar)
