Kolanko Nyplowe PP-R 90° 25 mm z Gwintem Wewnętrznym 3/4" | IDMAR

Kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4" do montażu hybrydowego w instalacjach zimnej i ciepłej wody użytkowej oraz centralnego ogrzewania. Umożliwia połączenie rury PP-R z armaturą gwintowaną (baterie, zawory, filtry, pompy) przy jednoczesnej zmianie kierunku o 90°. Z jednej strony kielich do zgrzewania (Ø 25 mm), z drugiej gwint wewnętrzny mosiężny 3/4" GW (zalecane uszczelnienie taśmą teflonową lub pastą). Wykonane z polipropylenu typu 3 (PP-R) z mosiężną wkładką gwintowaną, wytrzymałość ciśnieniowa 10 bar @ +60 °C i 6 bar @ +80 °C, żywotność powyżej 50 lat. Niski współczynnik przewodności cieplnej 0,24 W/(m·K) zapewnia izolację termiczną i tłumi drgania. Montaż przez zgrzewanie polifuzyjne w temperaturze 270 °C (czas zgrzewu 7 s, głębokość wsunięcia 17,5 mm). Odporne na korozję, chemikalia, osadzanie kamienia, lżejsze i tańsze od armatury całkowicie metalowej. Zgodność z normą PN-EN ISO 15874-3:2013, certyfikat PZH. Idealne do podłączeń armatury, baterii, grzejników i systemów mieszanych PP-R/metal. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

1,12 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4" - system hybrydowy

Czym jest kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym?

Kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4" to zaawansowana kształtka instalacyjna służąca do połączenia rury PP-R z armaturą gwintowaną przy jednoczesnej zmianie kierunku o kąt prosty (90 stopni). Średnica 25 mm z gwintem 3/4" jest standardem w instalacjach podłączeń baterii umywalkowych, wannowych, natryskowych, zaworów kulowych, grzejników c.o. (złączka mosiężna 3/4"), filtrów, reduktorów ciśnienia, pomp cyrkulacyjnych oraz wszędzie tam gdzie wymagane jest połączenie systemu PP-R z elementami metalowymi. Produkt łączy zalety obu technologii: trwałość i szczelność zgrzewu PP-R z jednej strony oraz uniwersalność połączeń gwintowanych z drugiej strony.

Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego (Ø 25 mm zewnętrzne, głębokość wsunięcia 17,5 mm, czas zgrzewania 7 s przy temperaturze 270°C), z drugiej strony gwint wewnętrzny mosiężny 3/4" GW (gwint walcowy cylindryczny zgodny z normą ISO 228-1, średnica nominalna 26,441 mm, skok gwintu 1,814 mm, 14 zwojów na cal). Wkładka gwintowana wykonana z mosiądzu CW617N (MS58, 58% miedzi, 39% cynku, 3% ołowiu) metodą kucia na gorąco, następnie osadzana w korpusie PP-R w procesie wtrysku (overmolding) w temperaturze 220-240°C, co tworzy nierozłączne, trwałe połączenie metal-polimer odporne na wykręcanie i przecieki.

Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź (λ = 380 W/(m·K)), co oznacza doskonałe właściwości termoizolacyjne – rurociągi PP-R 25 mm tracą tylko 3-5 W/m w instalacjach nieizolowanych (+60°C, temperatura otoczenia +20°C). Mosiężna wkładka gwintowana zapewnia odporność na wykręcanie (moment obrotowy ≥ 50 Nm), stabilność wymiarową gwintu (tolerancja ± 0,05 mm) oraz kompatybilność z armaturą sanitarną (baterie, zawory, filtry). Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych z mosiądzu (ołów < 0,2%, zgodność z dyrektywą 98/83/WE).

Parametry techniczne i wymiary

Kod produktu:	PPRZKWZ025-90.1008WZ
Marka:	IDMAR
Typ:	Kolanko nyplowe 90° z gwintem wewnętrznym
Rozmiar nominalny rury:	25 mm
Rozmiar gwintu:	3/4" GW (gwint wewnętrzny walcowy)
Norma gwintu:	ISO 228-1 (G 3/4)
Kąt:	90°
Materiał korpusu:	PP-R typ 3 (random copolymer)
Materiał wkładki gwintowanej:	Mosiądz CW617N (MS58)
Rodzaj połączenia (strona rury):	Zgrzewane polifuzyjne (socket fusion)
Rodzaj połączenia (strona armatury):	Gwint wewnętrzny 3/4" GW
Temperatura zgrzewania:	270°C
Czas nagrzewania (25 mm):	7 sekund
Głębokość zgrzewu (wstawienia rury):	17,5 mm
Ciśnienie robocze PN @ +20°C:	10 bar (1 MPa)
Ciśnienie robocze @ +60°C:	10 bar (1 MPa)
Ciśnienie robocze @ +80°C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1°C – +80°C
Temperatura szczytowa:	+95°C (≤ 100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Moment obrotowy (wykręcanie):	≥ 50 Nm
Pozycja montażowa:	Dowolna
Norma:	PN-EN ISO 15874-3:2013
Certyfikat:	PZH
Kolor:	Szary (korpus PP-R), mosiężny (wkładka)
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60°C/10 bar)

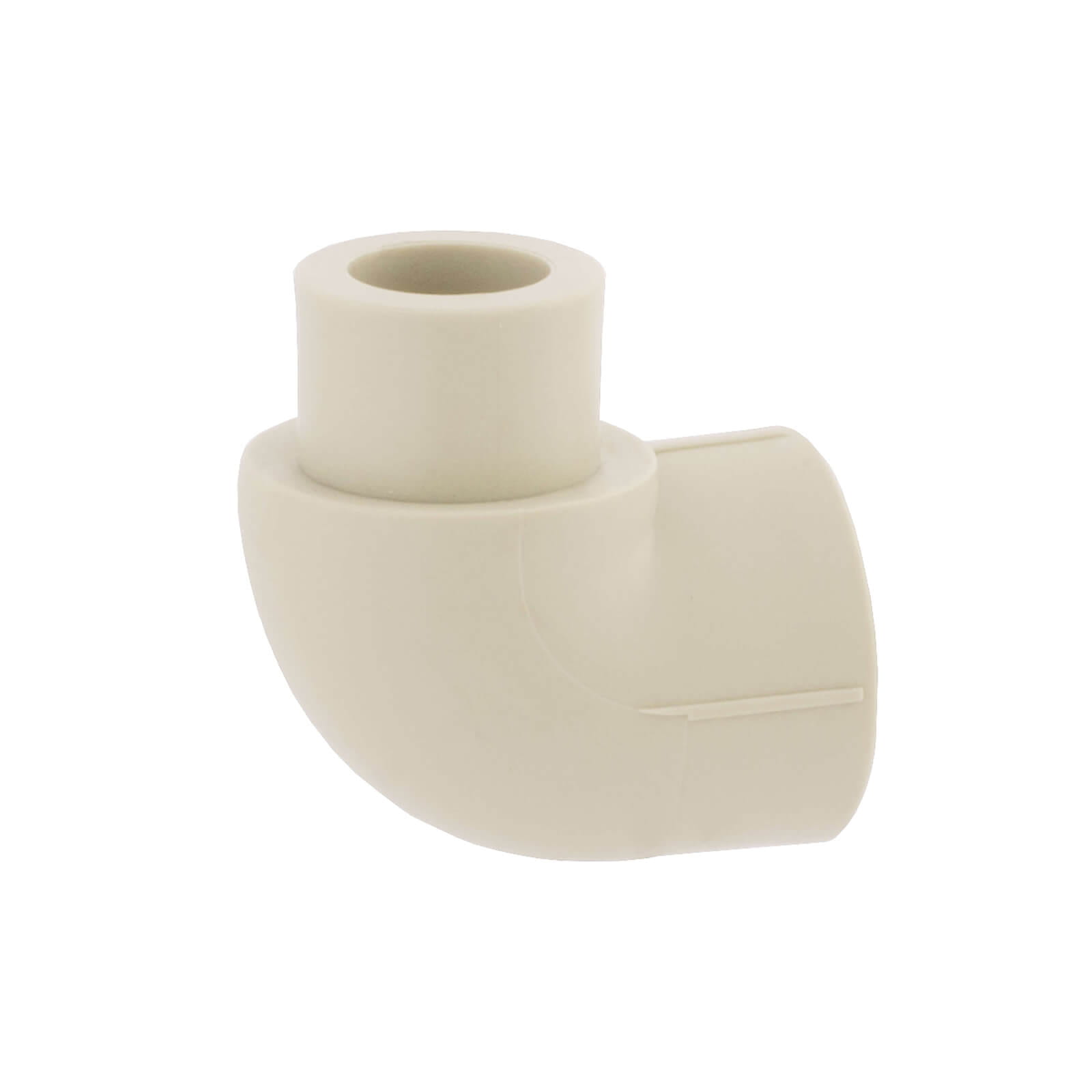

IDMAR Kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4

Rysunek techniczny kolanka nyplowego PP-R 90° 25 mm GW 3/4"

Zastosowania kolanka nyplowego PP-R 90° 25 mm z gwintem 3/4"

• Podłączenia baterii sanitarnych: Baterie umywalkowe, wannowe, natryskowe (gwint 3/4" GW standard w armaturze sanitarnej), baterie termostatyczne, panele prysznicowe – podejścia z rur PP-R 25 mm
• Podłączenia grzejników c.o.: Złączki mosiężne grzejników stalowych i aluminiowych (gwint 3/4" GZ na grzejniku → adapter GW 3/4" + kolanko nyplowe PP-R 25 mm → rura PP-R), zawory termostatyczne, głowice termostatyczne
• Podłączenia zaworów i armatury: Zawory kulowe (odcinające, trójdrożne), zawory zwrotne, filtry siatkowe (osadniki), reduktory ciśnienia, manometry, pompy cyrkulacyjne c.w.u., rozdzielacze piętrowe
• Instalacje mieszane PP-R/metal: Modernizacja starych instalacji stalowych/miedzianych – wymiana fragmentów na PP-R z zachowaniem armatury gwintowanej (baterie, zawory, filtry), oszczędność kosztów
• Instalacje przemysłowe: Systemy chłodnicze (free-cooling, facoiling), linie technologiczne przemysłu spożywczego (CIP), podłączenia pomp, zaworów elektromagnetycznych, czujników ciśnienia/temperatury
• Instalacje nawadniające: Podłączenia zaworów elektromagnetycznych (gwint 3/4" GW standard w zaworach Hunter, Rain Bird, Toro), rozdzielacze sektorowe, filtry dyskowe/siatkowe
• Przejścia przez przegrody: Ściany, stropy – zmiana kierunku rurociągu PP-R z jednoczesnym przejściem na armaturę gwintowaną w miejscach trudnodostępnych (oszczędność przestrzeni, mniej złączy)

Instrukcja montażu – zgrzewanie i połączenie gwintowane

CZĘŚĆ A: Zgrzewanie strony rury PP-R 25 mm
1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 25 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker wodoodporny, alkohol izopropylowy (99%), klucz nastawny lub klucz szwedzki (montaż armatury), taśma teflonowa lub pasta uszczelniająca (gwint), kątownica, rękawice robocze.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ± 5°C. Czas nagrzewania zgrzewarki: ok. 10-15 minut. Sprawdź gotowość wskaźnikiem LED.
3. Przycięcie rury PP-R Ø 25 mm: Tnij prostopadle do osi – skos > 3° powoduje nieszczelność. Usuń zadziory (gratownik, fazownik).
4. Oznaczenie głębokości wsunięcia: Dla średnicy 25 mm głębokość zgrzewu wynosi 17,5 mm. Zaznacz linię markerem na rurze.
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i kielich kolanka nyplowego alkoholem izopropylowym (99%). Zanieczyszczenia osłabiają fuzję o 30-50%.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 17,5 mm i orientację kąta 90° (kierunek gwintu). Zaznacz pozycję montażową markerem.
7. Nagrzewanie elementów: Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 17,5 mm, jednocześnie nasuń kielich kolanka nyplowego na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla średnicy 25 mm: 7 sekund. Nie przekraczaj czasu – przegrzanie (> 9 s) zawęża światło o 10-20%.
8. Montaż (złączenie): Po 7 s zdejmij oba elementy jednocześnie. Natychmiast (≤ 4 s) wsuń rurę w kielich kolanka do głębokości 17,5 mm – ruch prosty, osiowy, bez obrotu. Przytrzymaj 10-15 sekund, utrzymując kąt 90° i kierunek gwintu zgodnie z oznaczeniem. Wokół złącza pojawi się równomierny kołnierz (szerokość 0,5-1,5 mm).
9. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 3 minuty (+20°C), 5 minut (< +10°C). Nie wykręcaj armatury z gwintu w trakcie chłodzenia – ryzyko uszkodzenia fuzji PP-R/mosiądz.
10. Kontrola jakości zgrzewu: Sprawdź równomierność kołnierza (360°), osiowość rury, kąt 90°, kierunek gwintu. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h.

CZĘŚĆ B: Montaż armatury gwintowanej (bateria, zawór, filtr)
1. Przygotowanie gwintu: Oczyść gwint wewnętrzny 3/4" GW kolanka nyplowego z ewentualnych zanieczyszczeń (szczotka druciana, sprężone powietrze). Sprawdź stan gwintu (brak uszkodzeń, zadziorów).
2. Uszczelnienie gwintu: Nawiń na gwint zewnętrzny armatury (bateria, zawór, filtr) taśmę teflonową (PTFE) w kierunku zgodnym z ruchem wskazówek zegara (patrząc od strony gwintu), 6-8 zwojów, naciąg średni. Alternatywnie: pasta uszczelniająca (np. Loctite 5331, Tangit Uni-Lock) – cienka warstwa na 2-3 ostatnich zwojach gwintu. Nie stosuj pakuł lnianych z olejem – ryzyko rozsadzenia korpusu PP-R przy dużym momencie obrotowym.
3. Wkręcanie armatury: Wkręć armaturę (bateria, zawór, filtr) w gwint wewnętrzny 3/4" GW kolanka nyplowego ręcznie do oporu (3-4 zwoje pełne). Następnie dokręć kluczem nastawnym lub szwedzkim: moment obrotowy 20-30 Nm (≈ 1-1,5 obrotu po opóru ręcznym). Nie przekraczaj 40 Nm – ryzyko pęknięcia korpusu PP-R lub wykręcenia wkładki mosiężnej.
4. Kontrola szczelności: Po napełnieniu instalacji wodą (ciśnienie 3-4 bar) sprawdź szczelność połączenia gwintowanego. Ewentualny przeciek: dokręć armaturę o ¼ obrotu (max. +10 Nm). Jeśli przeciek utrzymuje się: wykręć armaturę, oczyść gwint, nawiń nową taśmę teflonową (10-12 zwojów), ponownie wkręć.
5. Czasy oczekiwania przed uruchomieniem: Napełnienie zimną wodą (≤ +20°C): ≥ 1 godzina po ostatnim zgrzewie. Napełnienie ciepłą wodą (+40‑60°C): ≥ 24 godziny. Napełnienie gorącą wodą (+80°C) lub centralne ogrzewanie (+70°C): ≥ 48 godzin.

UWAGA – najczęstsze błędy montażu kolanko nyplowe PP-R 90° 25 mm:
• Nadmierny moment dokręcania armatury (> 40 Nm) – pęknięcie korpusu PP-R wokół wkładki mosiężnej, przeciek po 6-12 miesiącach (naprężenia materiałowe)
• Wykręcanie armatury w trakcie chłodzenia zgrzewu (< 3 min) – uszkodzenie fuzji PP-R/mosiądz, rozluźnienie wkładki, przeciek
• Stosowanie pakuł lnianych z olejem – pęcznienie pakuł w kontakcie z wodą, rozsadzenie korpusu PP-R (moment obrotowy rośnie o 50-80%)
• Niedostateczne uszczelnienie gwintu (za mało taśmy teflonowej) – przeciek na połączeniu gwintowanym, konieczność ponownego montażu
• Przegrzanie strony zgrzewanej (> 9 s) – zawężenie światła wewnętrznego, spadek przepływu o 25-35%
• Nieprawidłowa orientacja gwintu po zgrzewie – armatura skierowana w złą stronę, konieczność użycia dodatkowych kolan, komplikacja instalacji

Najczęściej zadawane pytania (FAQ)

Czy kolanko nyplowe PP-R 90° 25 mm z gwintem 3/4" nadaje się do podłączenia baterii umywalkowej?

TAK, kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4" GW jest idealnym rozwiązaniem do podłączeń baterii umywalkowych, wannowych i natryskowych. Gwint 3/4" to standard w armaturze sanitarnej (baterie jednouchwytowe, dwuuchwytowe, termostatyczne). Połączenie: rura PP-R 25 mm (c.w.u. lub c.z.w.) → zgrzewanie do kolanka nyplowego → gwint 3/4" GW → bateria (gwint zewnętrzny 3/4" GZ). Uszczelnienie: taśma teflonowa 6-8 zwojów, moment dokręcania 20-30 Nm. Parametry pracy: ciśnienie 10 bar @ +60°C (c.w.u.), żywotność ≥ 50 lat. Certyfikat PZH potwierdza zgodność z wymaganiami wody pitnej. Zaleta: eliminacja zgrzewek gwintowanych PP-R/metal (droższe o 2-3 PLN), prostszy montaż (1 element zamiast 2-3), mniejsze gabaryty.

Jaki moment obrotowy zastosować przy dokręcaniu armatury do kolanka nyplowego PP-R 25 mm?

Zalecany moment obrotowy przy dokręcaniu armatury gwintowanej (bateria, zawór, filtr) do kolanka nyplowego PP-R 90° 25 mm z gwintem 3/4" GW wynosi 20-30 Nm (≈ 1-1,5 obrotu po opóru ręcznym). Maksymalny moment 40 Nm – powyżej tego ryzyko pęknięcia korpusu PP-R wokół wkładki mosiężnej. Moment < 15 Nm może powodować przeciek na połączeniu gwintowanym. Wskazówka praktyczna: wkręć armaturę ręcznie do oporu (3-4 zwoje pełne), następnie dokręć kluczem szwedzkim lub nastawnym o 1-1,5 obrotu – to odpowiada momentowi 20-30 Nm. Używaj taśmy teflonowej (6-8 zwojów) lub pasty uszczelniającej – nie stosuj pakuł lnianych (pęcznienie w kontakcie z wodą, moment rośnie o 50-80%, ryzyko rozsadzenia korpusu).

Czy można wielokrotnie wykręcać i wkręcać armaturę z kolanka nyplowego PP-R 25 mm?

TAK, ale z ograniczeniami. Mosiężna wkładka gwintowana osadzona w korpusie PP-R metodą overmolding (wtrysk w temperaturze 220-240°C) wytrzymuje wielokrotne wykręcanie/wkręcanie armatury (do 10-15 cykli) przy przestrzeganiu zalecanego momentu obrotowego ≤ 30 Nm. Uwagi: każde wykręcanie armatury ściera powierzchnię gwintu mosiężnego (zużycie ≈ 0,01-0,02 mm na cykl), po 15-20 cyklach gwint może być zbyt luźny, wymagana wymiana kolanka. Przy każdym ponownym wkręcaniu stosuj nową taśmę teflonową (stara taśma traci właściwości uszczelniające). Nie wykręcaj armatury w trakcie chłodzenia zgrzewu (< 3 min po zgrzewie PP-R) – ryzyko uszkodzenia fuzji PP-R/mosiądz, rozluźnienia wkładki.

Czy kolanko nyplowe PP-R 90° 25 mm z gwintem 3/4" nadaje się do podłączenia grzejników c.o.?

TAK, kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4" GW nadaje się do podłączenia grzejników c.o. o mocy do 2500 W (temperatura zasilania +70°C, powrotu +55°C, przepływ ≈ 2,5 l/min). Schemat połączenia: rura PP-R 25 mm (zasilanie c.o.) → zgrzewanie do kolanka nyplowego PP-R 90° 25 mm GW → złączka mosiężna grzejnika (gwint zewnętrzny 3/4" GZ na grzejniku → adapter GW 3/4" lub zawór termostatyczny z gwintem 3/4" GZ → kolanko nyplowe). Zaleta: eliminacja przyłącz gwintowanych PP-R/metal (droższe, więcej złączy, większe gabaryty), prostszy montaż, oszczędność przestrzeni za grzejnikiem. Parametry pracy: ciśnienie 6 bar @ +70°C (c.o.), żywotność ≥ 25 lat przy +70°C.

Czy kolanko nyplowe PP-R 90° 25 mm jest kompatybilne z rurami innych producentów?

TAK (strona zgrzewana PP-R), kolanko nyplowe PP-R 90° 25 mm jest kompatybilne z rurami PP-R typ 3 producentów: Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm, KAN-therm zgodnie z normą PN-EN ISO 15874-3:2013 (tolerancja średnicy zewnętrznej ± 0,3 mm, grubość ścianki PN20 = 4,2 mm). Strona gwintowana: gwint 3/4" GW zgodny z normą ISO 228-1 (G 3/4), kompatybilny z armaturą gwintowaną wszystkich producentów (baterie: Grohe, Hansgrohe, Kludi, Deante; zawory: Honeywell, Danfoss, Herz; filtry: Honeywell, ICMA). Uwaga: nie łączyć strony PP-R z rurami PEX, PE-RT (różne wymiary, fuzja niemożliwa).
