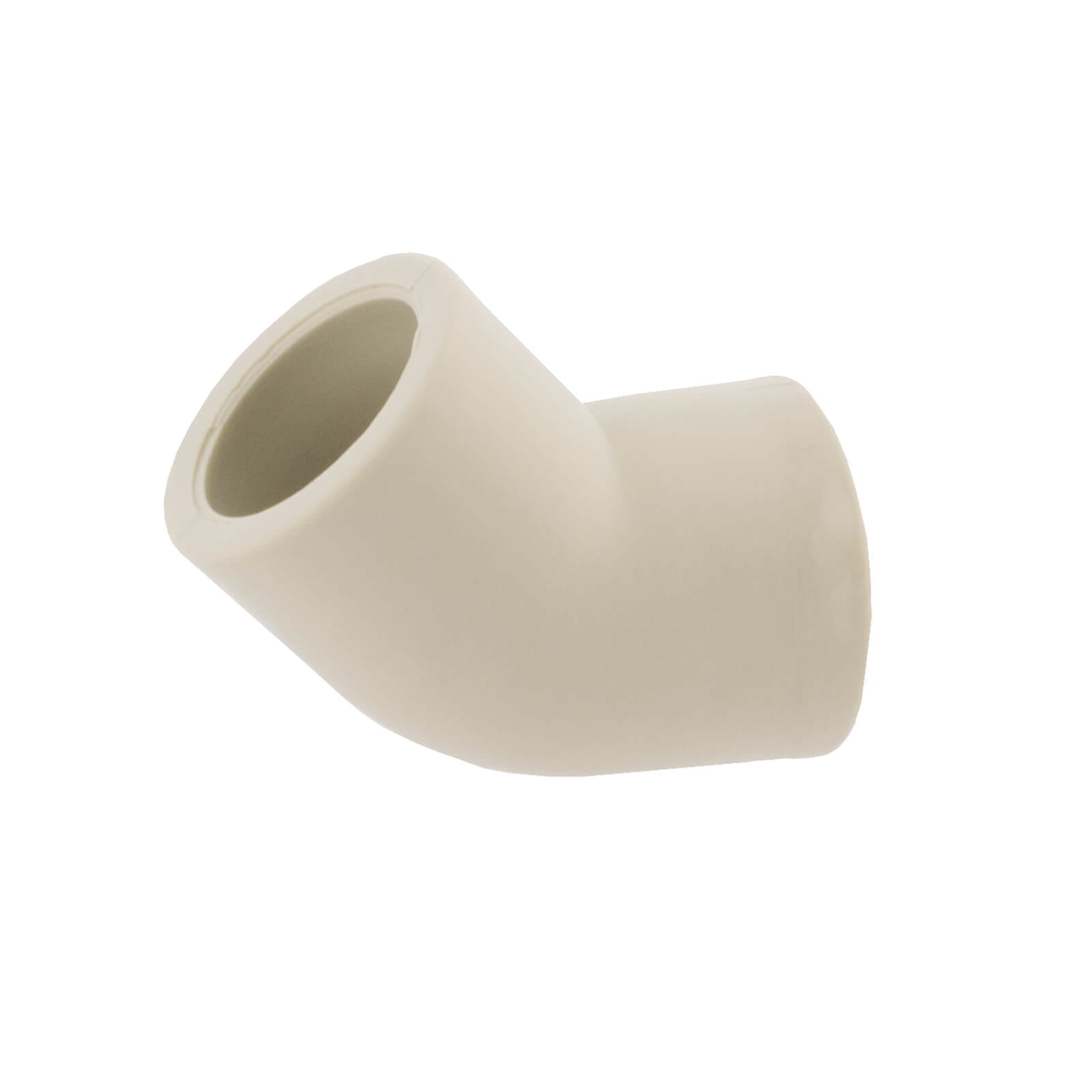

IDMAR Kolano PP-R 32 45°

Przejdź do sekcji Opinie

Kolanko PP-R 45° 32 mm (DN25) System Zgrzewany – Ciepła Woda i CO | IDMAR

Kolanko PP-R 45° DN25 (32 mm) do montażu zgrzewanego w instalacjach zimnej i ciepłej wody pitnej, centralnego ogrzewania, systemów chłodniczych oraz sprężonego powietrza. Umożliwia zmianę kierunku rurociągu o kąt 45 stopni – minimalizuje straty ciśnienia o 30-40% w porównaniu do kolanka 90°, poprawia przepustowość hydrauliczną (ok. 45-50 l/min) i redukuje hałas przepływu. Wykonane z polipropylenu PP-R typ 3 (random copolymer). Wytrzymałość na ciśnienie 10 bar przy +60°C, 6 bar przy +80°C, żywotność powyżej 50 lat. Odporne na korozję i chemikalia (pH 2-12), nie osadza kamienia, niska przewodność cieplna (0,24 W/mK) ogranicza straty energii. Montaż: zgrzewanie polifuzyjne w 270°C (czas zgrzewu DN25: 8 sekund). Certyfikaty: PZH – bezpieczne dla wody pitnej zgodnie z dyrektywą 98/83/WE. Idealne do instalacji c.w.u., c.o., ogrzewania podłogowego i systemów przemysłowych. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

1,34 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Kolanko nyplowe PP-R 45° 16 mm (DN16) system zgrzewany - ciepła woda i CO

Czym jest kolanko nyplowe PP-R 45° DN16 (system zgrzewany)?

Kolanko nyplowe PP-R 45° DN16 (16 mm) to specjalistyczna kształtka instalacyjna służąca do zmiany kierunku rurociągu o kąt 45 stopni w instalacjach wykonanych z polipropylenu PP-R. Konstrukcja jednomuftowa (nyplowa) oznacza, że kształtka posiada gniazdo spawalnicze z jednej strony oraz nypel (wtapiany trzpień) z drugiej strony, co pozwala na szybszy montaż – tylko jedno zgrzewanie zamiast dwóch (w porównaniu z kolankiem dwukielichowym). Rozmiar DN16 (średnica nominalna 16 mm, światło wewnętrzne 16,4 mm) jest najpopularniejszym przekrojem w instalacjach wody użytkowej w mieszkaniach, domach jednorodzinnych, rozdzielaczach grzejnikowych oraz systemach ogrzewania podłogowego (pętle przyłączeniowe). Przepustowość DN16 wynosi ok. 8-12 l/min przy prędkości v = 1,0-1,5 m/s, co wystarcza dla 1-2 punktów czerpalnych jednocześnie (np. prysznic + umywalka lub bateria kuchenna).

Kąt 45° jest rozwiązaniem pośrednim między odgałęzieniem prostym a kolankiem 90°. Dzięki łagodniejszej zmianie kierunku przepływu, kolanko 45° generuje o 60-70% mniejsze straty ciśnienia niż kolano 90° (współczynnik oporów lokalnych ζ = 0,35 vs 1,0), co przekłada się na lepszą wydajność hydrauliczną, redukcję hałasu przepływu o 3-5 dB, niższy pobór mocy pomp obiegowych (oszczędność 25-30% energii rocznie) oraz ułatwienie kompensacji wydłużeń termicznych w długich trasach rurociągów. Konstrukcja nyplowa umożliwia szybsze tempo prac montażowych o 30-40% – szczególnie ważne w instalacjach wielopunktowych (łazienki, kotłownie, rozdzielacze). Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego z rurą PP-R DN16, z drugiej strony nypel wtapiany bezpośrednio do gniazda kolejnej kształtki (kolanka dwukielichowego, trójnika, mufy lub zaworu). Metoda zgrzewania polega na stopieniu materiału rury i kształtki w temperaturze 270°C, co tworzy monolit molekularny o żywotności przekraczającej 50 lat.

Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Certyfikaty PZH potwierdzają bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej. Kształtka kompatybilna jest z rurami i armaturą PP-R DN16 wszystkich producentów posiadających certyfikację według normy PN-EN ISO 15874 (Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm).

Parametry techniczne i wymiary

Kod produktu:	PPRZKWZ016-45.1007WZ
Marka:	IDMAR
Typ:	Kolanko nyplowe 45° (gniazdo + nypel)
Rozmiar nominalny:	DN16 (16 mm)
Średnica zewnętrzna D:	16,0 mm
Średnica wewnętrzna d (światło):	16,4 mm
Wymiar Z (głębokość wtopienia):	14,5 mm
Długość całkowita L:	ok. 30 mm
Kąt:	45° ±2°
Materiał:	PP-R typ 3 (random copolymer)
Rodzaj połączenia:	Zgrzewane polifuzyjne (socket fusion)
Temperatura zgrzewania:	270°C ±5°C
Czas nagrzewania:	5 sekund
Czas na złączenie:	≤4 sekundy
Czas chłodzenia:	≥3 minuty
Ciśnienie robocze PN @ +20°C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +60°C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +80°C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1°C – +80°C
Temperatura szczytowa:	+90°C (krótkotrwale, ≤100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej:	≈0,15 mm/(m·K)
Masa:	ok. 10 g
Pozycja montażowa:	Dowolna
Norma:	PN-EN ISO 15874-3:2013
Certyfikaty:	Atest higieniczny PZH
Kolor:	Szary
Gwarancja:	2 lata
Żywotność projektowa:	≥50 lat (+60°C/10 bar)

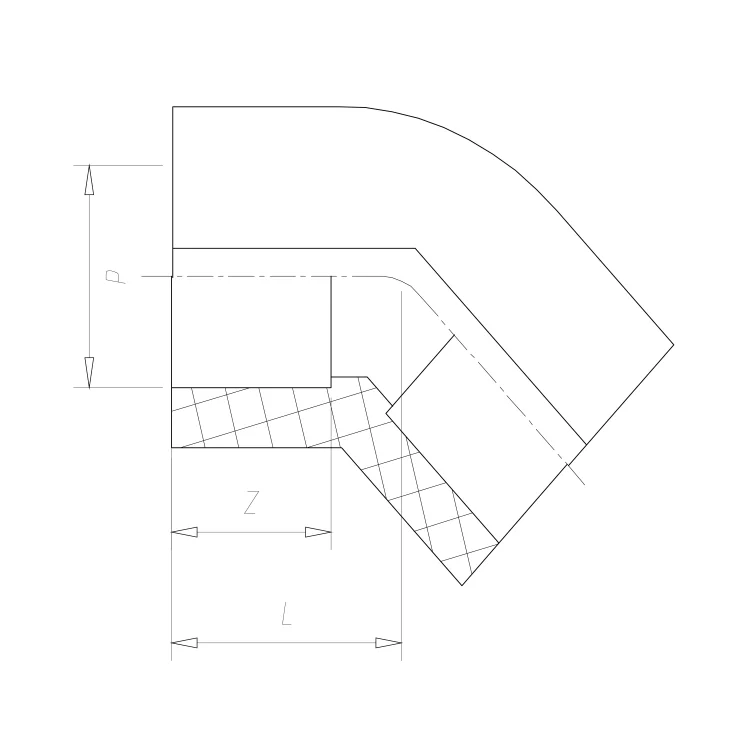

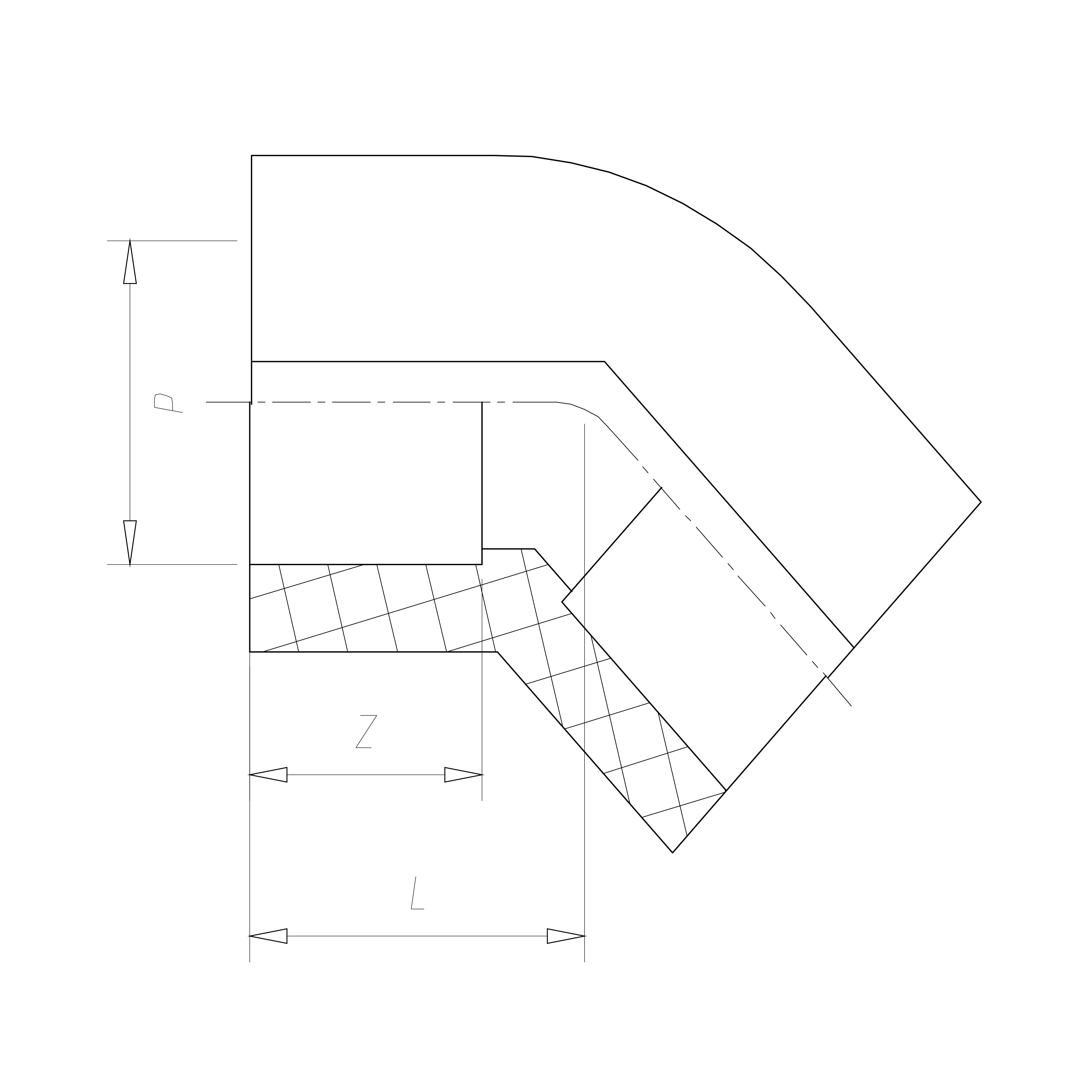

Rysunek poglądowy kolanka nyplowego PP-R 45° DN16

Zastosowania kolanka nyplowego PP-R 45° DN16

• Instalacje zimnej i ciepłej wody pitnej (c.z.w., c.w.u.): Zasilanie punktów czerpalnych w mieszkaniach, domach jednorodzinnych, łazienkach (Q = 8-12 l/min wystarcza dla 1-2 punktów jednocześnie: prysznic + umywalka, bateria kuchenna + zmywarka)
• Instalacje centralnego ogrzewania (c.o.): Podłączenia grzejników (DN16 dla mocy do 1,5 kW), rozdzielacze piętrowe, kotłownie jednorodzinne (kotły gazowe, pelletowe, pompy ciepła do 15 kW)
• Ogrzewanie podłogowe: Przyłącza pętli do rozdzielaczy (Q = 2-4 l/min na pętlę 80-100 m, temperatura zasilania +45°C – +55°C), pomieszczenia o powierzchni 10-15 m² (łazienki, przedpokoje)
• Instalacje przemysłowe i technologiczne: Systemy chłodnicze (free-cooling +5°C – +15°C), linie CIP w przemyśle spożywczym, przyłącza urządzeń (zmywarki gastronomiczne, chłodnice wody)
• Instalacje sprężonego powietrza: Linie zasilające stanowiska warsztatowe (ciśnienie do 10 bar @ +20°C, wymaga osuszania – wilgoć powoduje hydrolizy PP-R)
• Modernizacja i remonty: Wymiana starych instalacji stalowych/miedzianych, prowadzenie w bruzdach, kanałach instalacyjnych, zabudowie g-k (cicha praca, brak korozji)
• Kompensacja wydłużeń termicznych: W długich trasach rurociągów (>10 m) kąt 45° ułatwia naturalne wydłużenia ΔL = α × L × Δt (α = 0,15 mm/m·K dla PP-R) bez konieczności stosowania kompensatorów

Instrukcja montażu – zgrzewanie kolanka nyplowego PP-R 45° DN16

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø16 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker wodoodporny, alkohol izopropylowy (odtłuszczanie), rękawice robocze, miarka/linijka.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ±5°C. Czas nagrzewania zgrzewarki: ok. 8-12 minut. Sprawdź gotowość wskaźnikiem LED (zielona lampka). Nie rozpoczynaj zgrzewania przy temperaturze poniżej 265°C – słaba fuzja.
3. Przycięcie rury PP-R Ø16 mm: Tnij prostopadle do osi rury (kąt odchylenia < 3°). Skos > 3° powoduje nieszczelność na krawędzi kielicha. Usuń zadziory z krawędzi (gratownik, nóż – powierzchnia musi być gładka).
4. Oznaczenie głębokości wsunięcia: Dla DN16 głębokość zgrzewu (Z) wynosi 14,5 mm (norma ISO 15874-5). Zaznacz linię markerem na rurze – punkt kontrolny po złączeniu. Sprawdź, czy rura nie ma rys, pęknięć, lokalnych zgniatów (odrzuć uszkodzone odcinki).
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury (zewnętrze) i kielich kolanka (wewnątrz) alkoholem izopropylowym. Zanieczyszczenia (kurz, tłuszcz, wilgoć) osłabiają fuzję o 30-50%, powodując mikropęknięcia i wycieki pod ciśnieniem. Powierzchnie muszą być całkowicie suche przed zgrzewaniem.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha kolanka bez zgrzewania, sprawdź głębokość 14,5 mm i orientację kąta 45° (zaznacz kierunek montażu markerem). Rura powinna wchodzić swobodnie (bez nadmiernej siły), ale bez luzu (tolerancja Ø16,0 ±0,3 mm).
7. Zgrzewanie gniazda: Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 14,5 mm, jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla DN16: 5 sekund (norma ISO 15874-5). Podtrzymuj elementy lekko – nie wciskaj siłą (nadmierny nacisk zmniejsza grubość ścianki). Nie przekraczaj 6 s – przegrzanie zawęża światło, tworzy nadlew wewnątrz (spadek przepływu o 15-25%).
8. Montaż (złączenie): Po 5 s zdejmij oba elementy jednocześnie (najpierw kielich, potem rurę – ruch płynny, bez wykręcania). Natychmiast (w ciągu ≤4 s) wsuń rurę do kielicha do głębokości 14,5 mm – ruch prosty, osiowy, bez obrotu. Obrót > 5° niszczy fuzję molekularną – powstają spiralne pęknięcia. Przytrzymaj w bezruchu 10-15 sekund. Wokół kielicha pojawi się równomierny kołnierz z nadlanego tworzywa (wysokość 0,5-1,0 mm, grubość 360°).
9. Zgrzewanie nypla z kolejną kształtką: Jeśli łączysz nypel kolanka z gniazdem kolejnej kształtki (np. kolanko dwukielichowe, trójnik, mufa), postępuj analogicznie: nagrzewanie nypla na dornie 5 s + kielicha drugiej kształtki na die 5 s, następnie złączenie ≤4 s, stabilizacja 10-15 s.
10. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 3 minuty (+20°C), 5 minut (< +10°C). Nie obciążaj przez kolejne 30 minut. Pełne utwardzenie (rekrystalizacja PP-R): zimna woda (≤ +20°C) – 1 h, ciepła woda (+60°C) – 24 h, gorąca woda (+80°C) – 48 h.
11. Kontrola jakości: Sprawdź równomierność kołnierza (360° wokół złącza, bez wgłębień ani pęknięć), osiowość (odchylenie ≤3°), orientację kąta 45° (zaznaczenie markerem). Po 1 h wykonaj test ciśnieniowy: napełnij instalację do 10 bar, utrzymaj przez 1 h – brak spadku ciśnienia potwierdza szczelność.
12. Czas przed pełnym uruchomieniem: Zimna woda (≤ +20°C): 1 h. Ciepła woda (+60°C): 24 h. Gorąca woda (+80°C, c.o.): 48 h – to czas pełnej rekrystalizacji PP-R i osiągnięcia 100% wytrzymałości mechanicznej.

UWAGA – najczęstsze błędy montażu PP-R DN16:
• Niedostateczne odtłuszczenie powierzchni (fuzja słaba o 30-50%, mikropęknięcia pod ciśnieniem)
• Cięcie pod skosem > 3° (nieszczelność na krawędzi kielicha, nierównomierny kołnierz)
• Przegrzanie (> 6 s dla DN16) – nadtopienie zawęża światło do d ≈ 14 mm zamiast 16,4 mm, spadek przepływu o 20-30%
• Niedogrzanie (< 4 s) – słabe zespojenie, "zimna spoina" – rozerwanie pod ciśnieniem 6-8 bar
• Obrót elementów po złączeniu (> 5°) – spiralne pęknięcia na granicy fuzji, wycieki po 24-48 h
• Za krótki czas chłodzenia (< 3 min) – odkształcenie połączenia pod ciśnieniem wody, nierównoległość osi
• Niewłaściwy kąt cięcia – niesymetryczne wtopienie (kołnierz tylko po jednej stronie), przecieki przy cyrkulacji
• Wilgoć lub zanieczyszczenia na powierzchniach – pęcherze powietrza w spoinie, osłabienie wytrzymałości o 40%
• Przedwczesne uruchomienie (< 1 h dla zimnej wody) – rozszczelnienie na złączach pod ciśnieniem roboczym 10 bar

Najczęściej zadawane pytania (FAQ)

Czym różni się kolanko nyplowe 45° od zwykłego kolanka dwukielichowego 45°?

Kolanko nyplowe ma gniazdo z jednej strony i nypel z drugiej, więc spawasz tylko jeden koniec (z rurą) – skrócenie montażu o 30-40%, jeden punkt ryzyka wadliwej spoiny. Nypel wtapiasz bezpośrednio do gniazda kolejnej kształtki (kolanko dwukielichowe, trójnik, mufa, zawór). Kolanko dwukielichowe (zwykłe) posiada dwa gniazda – obie końce rury muszą być spawane. Przy długich trasach korytarzy, magistral instalacyjnych lub rozdzielaczach stosowanie kolan nyplowych poprawia tempo robót i zmniejsza liczbę koniecznych spawów (niższe ryzyko błędów montażowych).

Czy kolanko nyplowe PP-R 45° DN16 nadaje się do instalacji ciepłej wody użytkowej (c.w.u.) i c.o.?

TAK – wytrzymuje ciśnienie 10 bar przy temperaturze do +60°C oraz 6 bar przy +80°C, więc spełnia wymagania zarówno instalacji c.w.u. (temperatura ≤60°C, bojlery elektryczne, gazowe, pompy ciepła), jak i standardowego centralnego ogrzewania (≤75°C, kotły gazowe, pelletowe). Przy projektowaniu grzejników lub ogrzewania podłogowego (temp. zasilania max 55°C) kolanko 45° pomaga zredukować opory hydrauliczne o 60-70% (w porównaniu z kolankiem 90°) i ułatwia kompensację wydłużeń termicznych w długich trasach rurociągów (ΔL = 0,15 mm/m·K × L × Δt).

Jaka jest przepustowość DN16 – ile punktów czerpalnych mogę zasilić?

Dla rury PP-R Ø16 mm (d = 16,4 mm) przy prędkości v = 1,0-1,5 m/s (optymalna dla c.w.u.) przepływ wynosi Q ≈ 8-12 l/min. Kolanko 45° dodaje opór ok. 0,4 m równoważnej długości (współczynnik ζ = 0,35), więc łączne ΔP jest niewielkie. Taka przepustowość wystarcza dla 1-2 punktów czerpalnych jednocześnie: prysznic (10-12 l/min) + umywalka (4-6 l/min) = 14-18 l/min (przy założeniu współczynnika jednoczesności 0,6-0,7 rzeczywiste Q ≈ 10-12 l/min), lub bateria kuchenna (8-10 l/min) + zmywarka (6 l/min) = 14-16 l/min. Dla większej liczby punktów (≥3) zalecamy DN20 (20 mm) lub DN25 (25 mm).

Czy mogę łączyć kolanko nyplowe IDMAR z rurami i kształtkami PP-R innych producentów?

TAK – norma PN-EN ISO 15874-2 standaryzuje wymiary zewnętrzne rur PP-R (d = 16,0 mm ±0,3 mm dla DN16) oraz głębokość kielicha (Z = 14,5 mm ±0,5 mm). Kolanko nyplowe 45° DN16 IDMAR jest kompatybilne wymiarowo z rurami i kształtkami: Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm (standard SDR 6 / PN20 lub SDR 7,4 / PN16). Uwaga: nie łącz PP-R z PP-RCT (PP-R wysokotemperaturowy, SDR 11 / PN10 @ +95°C) – różnice w temperaturze zgrzewania (PP-RCT wymaga 250-260°C vs PP-R 270°C) i wytrzymałości mechanicznej. Zalecamy jednak używanie jednej serii (tego samego producenta) w obrębie jednego systemu, by uniknąć różnic w składzie materiału (dodatki, stabilizatory UV), które mogą wpłynąć na długoterminową trwałość (≥50 lat).

Ile czasu należy odczekać po spawaniu kolanka nyplowego DN16, zanim można napełnić instalację wodą?

Bezwzględne minimum to 3 minuty nieruchomego chłodzenia na powietrzu (temperatura otoczenia +20°C), 5 minut (< +10°C, zimą w nieogrzewanych pomieszczeniach). Przed podaniem ciśnienia roboczego (6-10 bar) zalecamy odczekanie co najmniej 1 godziny dla zimnej wody (≤ +20°C), 24 godziny dla ciepłej wody (+60°C), 48 godzin dla gorącej wody/c.o. (+80°C) – to czas pełnej rekrystalizacji PP-R i osiągnięcia 100% wytrzymałości mechanicznej. Przedwczesne obciążenie (< 1 h) może spowodować deformację osiową (nierównoległość rur), mikropęknięcia na granicy fuzji lub rozszczelnienie pod ciśnieniem roboczym. Po napełnieniu instalacji wykonaj test ciśnieniowy: 10 bar × 1 h (zimna woda) lub 6 bar × 2 h (ciepła woda) – brak spadku ciśnienia > 0,2 bar potwierdza szczelność wszystkich złączy.

Czy nypel kolanka można spawać bezpośrednio z nyplem innej kształtki?

NIE – nypel (trzpień wtapialny) można spawać wyłącznie z gniazdem spawalniczym (kielichem). Jeśli potrzebujesz połączyć dwa nypla (np. kolanko nyplowe + trójnik nyplowy), musisz użyć mufy dwukielichowej (straight coupler, socket-socket) jako „przekładki" – mufa posiada dwa gniazda spawalnicze, które przyjmą oba nypla. Alternatywnie: użyj krótkiego odcinka rury PP-R Ø16 mm (długość 50-100 mm) jako łącznika między dwoma nypelami – zgrzewasz rurę z nyplem kolanka z jednej strony i z nyplem kolejnej kształtki z drugiej strony (standardowa procedura socket fusion).
