IDMAR Zawór kulowy DN100 do pary WKN 2at 1.6MPa kołnierzowy o zaniżonym przelocie

Przejdź do sekcji Opinie

Zawór kulowy do pary DN100 WKN2at 1,6 MPa – profesjonalna armatura kołnierzowa do wysokotemperaturowych sieci ciepłowniczych i instalacji przemysłowych. Przyłącze kołnierzowe PN16, korpus P235GH/P265GH/P250GH, uszczelki PTFE + 15% C. Szczelność klasy A, temperatura do +250°C.

DN: 100 mm | Ciśnienie: 16 bar (PN 16) | Temp.: -20°C do +250°C
Korpus: P235GH/P265GH/P250GH (opcja) | Kula: Stal 304
Przyłącze: Kołnierzowe PN16 wg PN-EN 1092-1 | Kwadrat: 27 mm
Waga: ~32 kg | Kod: APA10070016780 | Gwarancja: 2 lata

✓ Wysyłka 24h ✓ Zawór bez rączki (opcja z przekładnią) ✓ Dostępność na magazynie

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

na wyczerpaniu

1 845,00 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 2 dni

Zapytaj o produkt

Dostawa

od 0,00 zł - InPost Paczkomaty

Opis

IDMAR Zawór Kulowy do Pary DN100 WKN2at 1,6 MPa | Kołnierzowy PN16 | Temp. -20°C do +250°C

Czym jest zawór kulowy do pary DN100 WKN2at 1,6 MPa?

Zawór kulowy do pary IDMAR DN100 WKN2at 1,6 MPa to specjalistyczne urządzenie odcinające przeznaczone do wysokotemperaturowych sieci ciepłowniczych oraz instalacji przemysłowych. Oznaczenie "WKN2at" wskazuje na konstrukcję dwuczęściową z przyłączem kołnierzowym, co zapewnia łatwość montażu i demontażu przy zachowaniu pełnej szczelności połączenia. Przyłącze kołnierzowe wykonane zgodnie z normą PN-EN 1092-1 umożliwia bezpieczną i szybką instalację w istniejących systemach rurociągowych.

Zawór dedykowany jest do obsługi pary wodnej, przegrzanych mediów technologicznych, olejów przemysłowych, spalin oraz gazów przy temperaturach od -20°C do +250°C i ciśnieniu maksymalnym 16 bar (1,6 MPa, PN 16). Korpus wykonano z certyfikowanej stali P235GH/P265GH/P250GH (materiały opcjonalne) odpornej na cykliczne naprężenia termiczne. Kula ze stali nierdzewnej 304 w połączeniu z zaawansowanymi uszczelkami PTFE + 15% węgla (C) gwarantuje szczelność klasy A (przeciek < 0,01 ml/min) nawet przy długotrwałej pracy w środowisku pary nasyconej i przegrzanej. Na życzenie klienta możliwe jest wykonanie zaworu z przekładnią ślimakową lub pod przekładnię.

Budowa i Komponenty Zaworu

Zawór składa się z następujących elementów (numeracja zgodna z rysunkiem technicznym producenta):

Kula – stal nierdzewna 304, polerowana, zapewnia pełną szczelność w pozycji zamkniętej oraz minimalny opór przepływu w pozycji otwartej.
Uszczelka kuli – wykonana z PTFE z dodatkiem 15% węgla (C), zapewnia szczelność klasy A w zakresie temperatur -20°C do +250°C, zwiększona odporność na ścieranie i obciążenia termiczne w porównaniu do standardowego PTFE.
Gniazdo uszczelki – stal nierdzewna 304, precyzyjnie obrobione, zapewnia równomierne dociskanie uszczelki do powierzchni kuli.
Sprężyna kompensująca – stal sprężynowa 50CrV4, automatycznie kompensuje rozszerzalność termiczną uszczelki, utrzymuje stały docisk niezależnie od temperatury pracy, eliminuje konieczność regulacji serwisowej.
Króciec – stal P235GH/P265GH/P250GH (materiały opcjonalne), łączy korpus z kołnierzem, zapewnia wytrzymałość konstrukcji.
Kołnierz – stal P235GH/P265GH/P250GH (materiały opcjonalne), wykonany zgodnie z normą PN-EN 1092-1 dla PN16, z otworami pod śruby montażowe, kompatybilny ze standardowymi kołnierzami stalowymi.
Korpus – odlew z certyfikowanej stali P235GH/P265GH/P250GH (materiały opcjonalne), klasa ciśnieniowa PN16, odporny na cykliczne naprężenia termiczne, powłoka antykorozyjna.
Komin korpusu – stal P235GH/P265GH/P250GH (materiały opcjonalne), zintegrowany z korpusem, zapewnia stabilność konstrukcji i odprowadzenie obciążeń mechanicznych.
Trzpień (wrzeciono) – stal P250GH, hartowana, zapewnia płynne obroty kuli (> 50 000 cykli) i szczelność wzdłuż osi obrotu.
Pierścień dolny – brąz CuPS10, zwiększona odporność na temperaturę i obciążenia mechaniczne, właściwości smarne minimalizujące zużycie.
Pierścień uszczelniający – materiał elastomerowy lub PTFE (w zależności od wersji), zapewnia szczelność dynamiczną trzpienia.
Pierścień ślizgowy – brąz CuPS10, zabezpiecza przed zużyciem łożyska trzpienia.
Dławica – stal 20 (stal konstrukcyjna), nakrętka dociskowa uszczelki trzpienia, moment dokręcenia regulowany śrubą.
Uchwyt pod rączkę – stal S235JR, podstawa pod rączkę lub przekładnię – rączka nie jest dołączona standardowo, dostępna jako opcja w ofercie rączek.
Wkręt dociskowy – wg PN-EN ISO 4026, zabezpieczenie przed samoczynnym obrotem trzpienia, umożliwia regulację momentu zamknięcia.

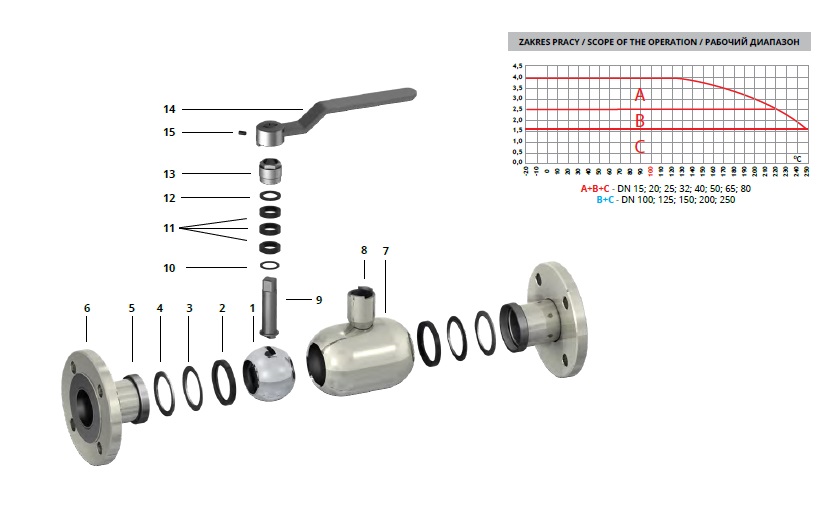

Schemat budowy zaworu kulowego DN100 WKN2at

Rysunek techniczny – budowa zaworu WKN2at

Kluczowe Cechy Technologiczne – Innowacje IDMAR dla Wersji Kołnierzowej

Przyłącze kołnierzowe PN16 zgodne z PN-EN 1092-1
Kołnierze wykonane zgodnie z europejską normą PN-EN 1092-1 zapewniają pełną kompatybilność ze standardowymi kołnierzami stalowymi dostępnymi w ofercie. Powierzchnie uszczelniające przygotowane pod uszczelki kołnierzowe, łatwość montażu i demontażu bez konieczności cięcia rurociągów.

Uszczelnienia PTFE + 15% węgla (C) do +250°C
Wzmocniona kompozycja PTFE z dodatkiem 15% węgla zapewnia wyższą temperaturę pracy (+250°C) oraz zwiększoną odporność na ścieranie i cykliczne obciążenia termiczne w instalacjach parowych.

System kompensacji rozszerzalności termicznej
Sprężyna ze stali 50CrV4 automatycznie kompensuje rozszerzalność cieplną uszczelki, zapewniając stały docisk kuli niezależnie od temperatury. Eliminuje to konieczność serwisowania zaworu w trakcie eksploatacji.

Konstrukcja korpusu P235GH/P265GH/P250GH dla PN16
Korpus wykonano z certyfikowanej stali P235GH/P265GH/P250GH (materiały opcjonalne) odpornej na cykliczne naprężenia termiczne występujące przy rozruchu i wyłączaniu instalacji parowych. Konstrukcja wzmocniona dla pracy przy 16 bar.

Parametry Techniczne

Parametr	Wartość
Kod produktu	APA10070016780
Średnica nominalna (DN)	100 mm
Ciśnienie nominalne (PN)	16 bar (1,6 MPa)
Ciśnienie robocze (PS)	16 bar
Ciśnienie maksymalne (PS)	16 bar przy +20 °C
Temperatura pracy	-20°C do +250°C (dane producenta IDMAR)
Typ przyłącza	Kołnierzowe PN16 zgodnie z PN-EN 1092-1
Materiał korpusu	Stal certyfikowana P235GH / P265GH / P250GH (opcjonalnie)
Materiał kuli	Stal nierdzewna 304
Materiał trzpienia	Stal P250GH hartowana
Uszczelki kuli	PTFE + 15% węgla (C)
Pierścienie łożyskowe	Brąz CuPS10
Liczba otworów w kołnierzu (n)	8 otworów
Kwadrat napędowy (□ s)	19 mm (typ przyłącza F10)
Waga zaworu	15,5 kg (bez rączki / siłownika)
Klasa szczelności	A (< 0,01 ml/min)
Żywotność	> 50 000 cykli otwarcia/zamknięcia przy 16 bar
Normy	PN-EN 1092-1, PN-EN 12516-2, PN-EN 12266-1, PED 2014/68/EU
Certyfikat CE	TAK (d1=€5; d2=10)
Gwarancja	2 lata

Wymiary Gabarytowe (wg Rysunku Technicznego)

Wymiary gabarytowe zaworu DN100 WKN2at PN16 zgodnie z tabelą wymiarową producenta oraz normą PN-EN 1092-1. Powierzchnie uszczelniające kołnierzy oraz rozmieszczenie otworów pod śruby zgodne z wymogami dla DN100 PN16.

Symbol	Wartość [mm]	Opis
ØDk (ØD0)	220	Średnica zewnętrzna kołnierza
ØD1	158	Średnica rozmieszczenia otworów śrubowych
g	18	Średnica otworu pod śrubę
Ødk (przelot)	80	Średnica wewnętrzna przelotu (reduced bore)
n	8	Liczba otworów montażowych w kołnierzu
L	300	Długość korpusu zabudowy (między kołnierzami)
I	350	Długość całkowita zabudowy
H	172,5	Wysokość korpusu (od osi do góry pokrywy)
H1	144,5	Wysokość od osi do góry trzpienia
H2	273	Wysokość całkowita z rączką (jeśli zamontowana)
□ s	19	Wymiar kwadratu napędowego (ISO 5211 F10)
f	2	Grubość kołnierza

Uwaga: Kołnierze są kompatybilne ze standardowymi kołnierzami stalowymi DN100 PN16 dostępnymi w naszej ofercie. Zalecamy stosowanie uszczelek wysokotemperaturowych (grafit, PTFE spiralny) do montażu w instalacjach parowych.

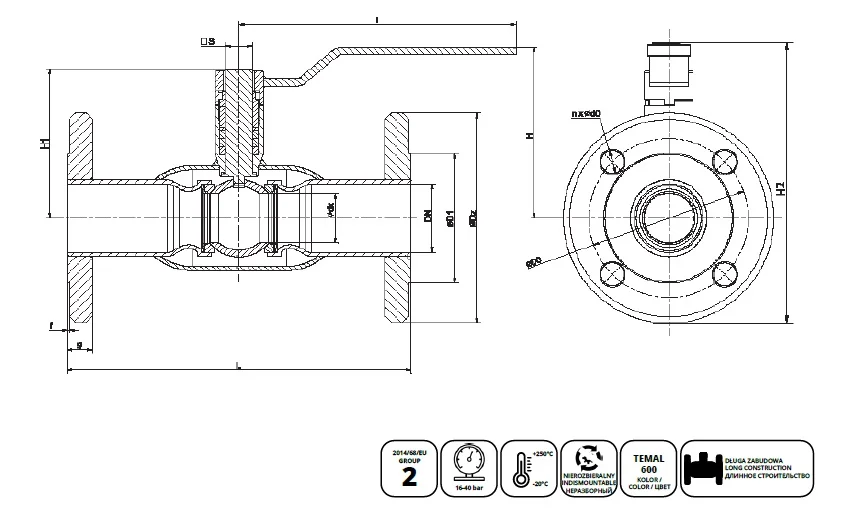

Rysunek techniczny z wymiarami

Zastosowania Zaworu Kulowego do Pary DN100 WKN2at

Zawory DN100 WKN2at 1,6 MPa znajdują zastosowanie w wysokotemperaturowych sieciach ciepłowniczych (magistrale parowe, węzły cieplne), instalacjach parowych (kotłownie przemysłowe, elektrociepłownie, centrale kogeneracyjne), liniach technologicznych (rafinerie, zakłady petrochemiczne, piece przemysłowe), systemach spalin i gazów odlotowych (instalacje spalania odpadów, kotły biomasowe), sieciach oleju termalnego (systemy grzewcze powyżej 150°C), instalacjach HVAC przemysłowych (przegrzana woda sieciowa, centrale parowe). Przyłącze kołnierzowe zapewnia łatwość montażu i możliwość demontażu w przypadku konieczności konserwacji lub wymiany.

6 Kluczowych Zalet Zaworu Kulowego IDMAR DN100 WKN2at 1,6 MPa

Przyłącze kołnierzowe PN16 – łatwość montażu – kołnierze zgodne z PN-EN 1092-1 umożliwiają szybki montaż i demontaż bez konieczności cięcia rurociągów, kompatybilne ze standardowymi kołnierzami stalowymi.
Temperatura do +250°C – uszczelnienia PTFE + 15% węgla (C), sprężyna kompensacyjna 50CrV4, dedykowane dla instalacji parowych i wysokotemperaturowych, eliminują degradację termiczną typową dla standardowych uszczelek.
Konstrukcja PN16 – ciśnienie do 16 bar – wytrzymuje ciśnienie maksymalne 16 bar, korpus P235GH/P265GH/P250GH odporny na cykliczne naprężenia termiczne.
Łożyska brązowe CuPS10 – długa żywotność – pierścienie łożyskowe z brązu CuPS10 zapewniają właściwości smarne, minimalizują zużycie i wydłużają żywotność zaworu > 50 000 cykli.
Gotowość do automatyzacji – kwadrat napędowy 19 mm umożliwia montaż rączki standardowej, przekładni ślimakowej lub siłownika elektrycznego/pneumatycznego.
Szczelność klasy A + certyfikaty – przeciek < 0,01 ml/min przy 16 bar i 250°C, certyfikat PED 2014/68/EU, certyfikat CE, gwarancja 2 lata.

Dlaczego warto kupić u nas?

Wysyłka 24h – zamówienie złożone do godz. 11:00 wysyłamy tego samego dnia
Gwarancja 2 lata – produkt objęty pełną gwarancją producenta IDMAR
Fachowe doradztwo – tel: +48 798 768 768, email: sklep@oszczedneinstalacje.pl
Opcja przekładni ślimakowej – wykonamy zawór z przekładnią lub pod przekładnię (zapytaj o wycenę)
Kompleksowa oferta – rączki, przekładnie, siłowniki, kołnierze stalowe, uszczelki zamienne – wszystko w jednym sklepie

Informacja dla Klientów

Uprzejmie informujemy, że zawór oferowany jest obecnie przez Producenta bez rączki. Rączka (kwadrat 19 mm, ISO 5211 F10) lub przekładnia ślimakowa dostępne są jako oddzielna oferta w kategorii rączek do zaworów przemysłowych. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN. Zalecamy stosowanie kołnierzy stalowych DN100 PN16 oraz uszczelek wysokotemperaturowych (grafit, PTFE spiralny).

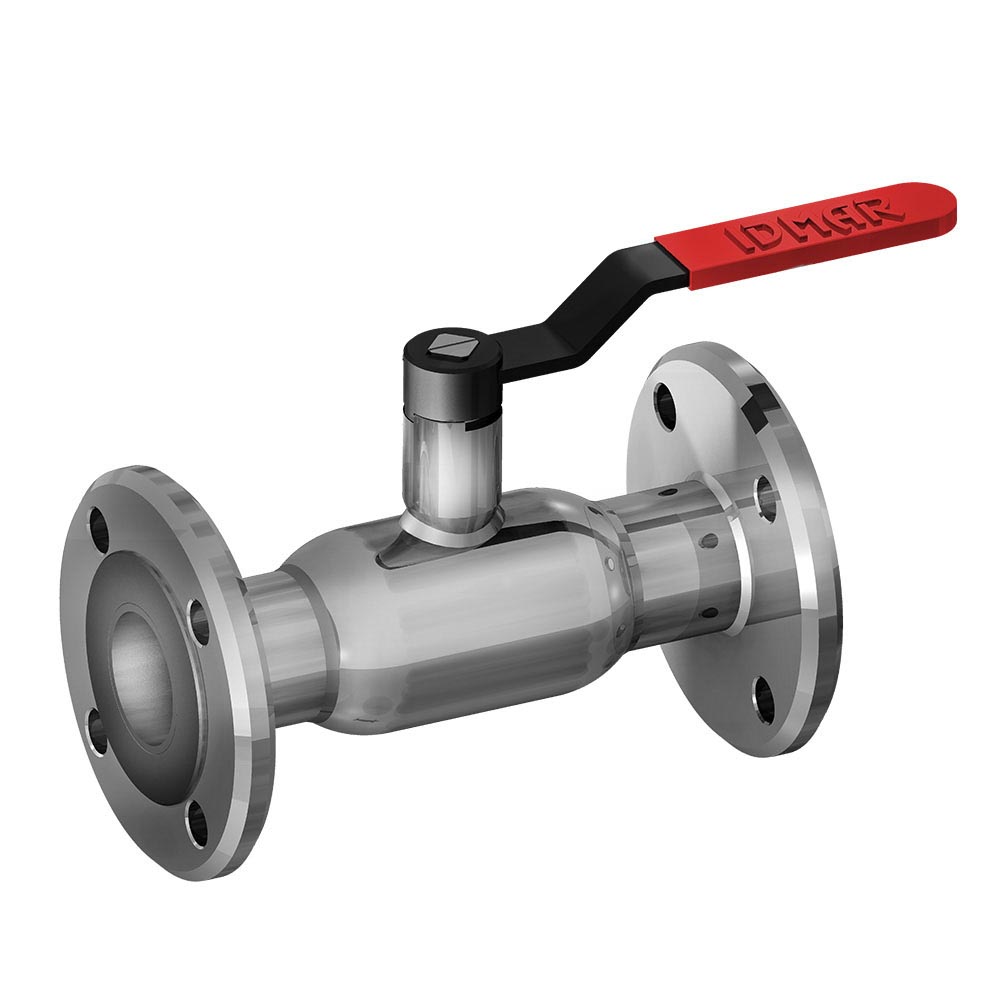

*Zdjęcie poglądowe. Wymiary mogą nieznacznie różnić się w zależności od partii produkcyjnej. Przed montażem sprawdź dokumentację techniczną producenta oraz aktualne normy PN-EN. Zawór sprzedawany bez rączki – rączka, przekładnia lub siłownik do nabycia osobno.
